Измерители параметров изоляции «ИПИ-10-МОЛНИЯ» (далее - «измерители») предназначены для измерения тангенса угла диэлектрических потерь tg8 и емкости высоковольтной изоляции Сх при техническом обслуживании, ремонте, наладке, испытаниях различных энергетических объектов как на месте их установки, так и в условиях лабораторий, а также для измерения тангенса угла диэлектрических потерь и емкости различных электроизоляционных материалов.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 13 6406 17
Наименование	Измерители параметров изоляции "ИПИ-10-МОЛНИЯ"
Год регистрации	2017
Номер сертификата	11329
Дата регистрации	2017-10-03
Срок действия	2020-10-30
Получатель сертификата	ООО "Молния-Белгород", г. Белгород, Российская Федерация (RU)

Производитель / Заявитель

ООО "Молния-Белгород"

Адрес: 308006, г. Белгород, ул. Волчанская, 84-А

Контакты: (+7 4722) 42-11-79; (+7 4722) 21-13-91; E-mail: rosenergopribor@mail.ru; http://www.molnia-lab.ru

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Метрологическое обеспечение	Измерители метрологически НЕ обеспечены в Республике Беларусь ввиду отсутствия конденсаторов и резисторов с рабочим напряжением до 10 кВ.
Методика поверки	Поверка проводится по МП 62007-15.
Признание поверки	Первичная при выпуске из производства и периодическая: ВНИИМС (аттестат аккредитации - №RA.RU.311493, шифр поверительного клейма - М)(НТК №09-17).

Поверители

Скачать

Описание типа РБ 03 13 6406 17 [2018-02-07]

rb-03-13-6406-17_2018-02-07.pdf

Скачать

Описание типа

Назначение Описание Технические характеристики Знак утверждения типа Комплектность Поверка Сведения о методах измерений Нормативные документы

Назначение

Описание

Измерители по принципу действия представляют собой векторный измеритель параметров комплексного сопротивления (вектормегр).

Измеритель измеряет одновременно четыре параметра:

- ток нагрузки (комплексная величина);

- напряжение на нагрузке (скалярная величина);

- напряжение на нагрузке (векторная величина);

- частоту испытательного напряжения.

По этим параметрам схема измерения, расположенная в высоковольтном блоке, рассчитывает тангенс угла диэлектрических потерь tg3 и емкость объекта испытаний Сх и передает эти данные в блок индикации, где они отображаются на экране.

Измерения параметров проводятся на частоте 50 Гц, а также, в целях повышения помехозащищенности, измерения могут проводиться на частоте 54 Гц.

В зависимости от особенностей объекта испытаний для измерения потерь в изоляции может быть использована т.н. «перевернутая» схема испытаний или «прямая». В «перевернутой» схеме испытаний один из выводов объекта соединен с «землей», в «прямой» - оба вывода объекта изолированы от «земли» и находятся под потенциалом.

Конструктивно измерители состоят из блока высоковольтного ИПИ-Ю-МОЛНИЯ-БВ, подключаемого к объекту измерения и блока индикации ИПИ-Ю-МОЛНИЯ-МИ, с которого оператор считывает показания. Блоки между собой гальванически развязаны. Связь между блоком высоковольтным ИПИ-1 О-МОЛНИЯ-БВ и блоком индикации ИПИ-Ю-МОЛНИЯ-МИ осуществляется по радиоканалу на частотах (845...945) МГц на расстояние 5 - 7 м. Для этого, помимо схемы измерения и микроконтроллера, блок высоковольтный ИПИ-Ю-МОЛНИЯ-БВ включает в себя радиочастотный приемопередатчик мощностью 1 мВт.

Блок высоковольтный ИПИ-Ю-МОЛНИЯ-БВ выполнен в металлическом корпусе и представляет собой цилиндр малой высоты, лежащий на боку, через основания которого проходит шина. С помощью резьбовых шпилек, пропущенных через диэлектрические вставки, блок закреплен на подставке-крестовине, служащей для размещения блока на месте эксплуатации. На одном из его оснований расположены кнопка включения-выключения питания, светодиод индикации включения питания, клемма заземления, гнездо для подключения адаптера зарядного устройства, крышка отсека питания, табличка с заводским номером. На боковой поверхности блока расположены разъемы для подключения объекта измерений, на концах шины - клеммы для подключения блока в схему.

! радиочастотный дропрочномжбрц

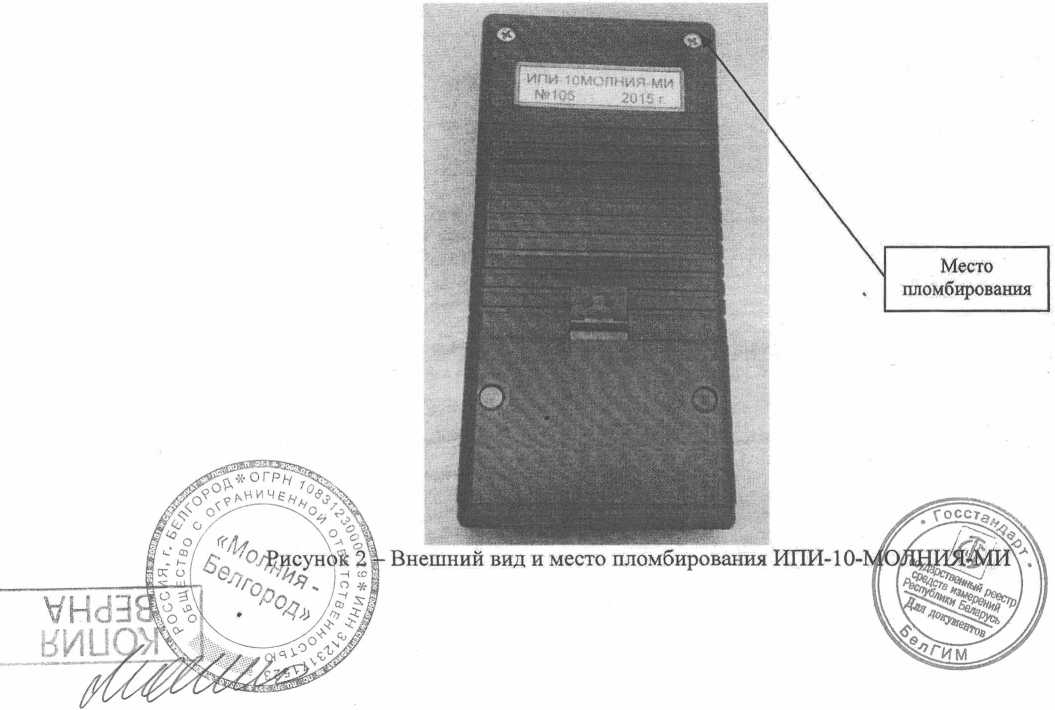

Блок индикации ИПИ-Ю-МОЛНИЯ-] приемопередатчик и микроконтроллер и выполнен типа КМ 103. На лицевой стороне блока размещен^экран алфавиТйб^жфрового ки управления. На боковой стенке находится гнез^щй^р^^даре: устройства. На задней стенке находится крышка отсека питания и табличка с заводским номером и годом изготовления прибора.

дптера

Внешний вид измерителя и место пломбирования представлены на рисунках 1, 2.

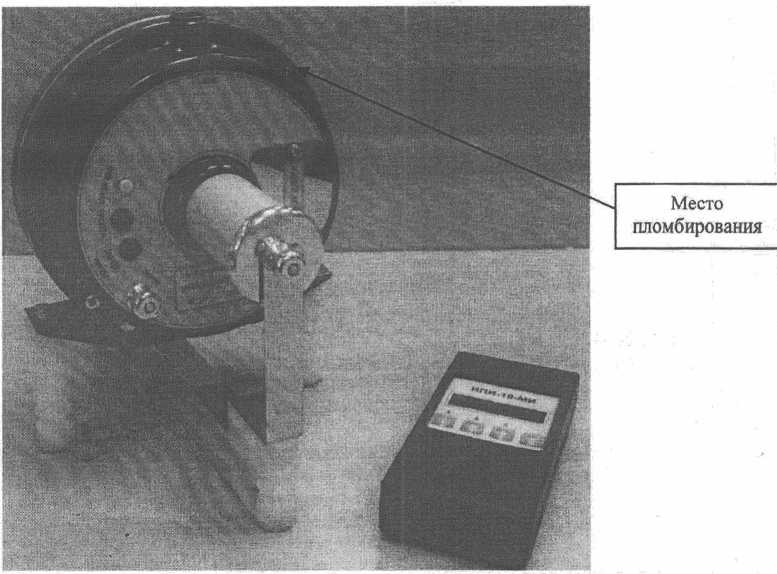

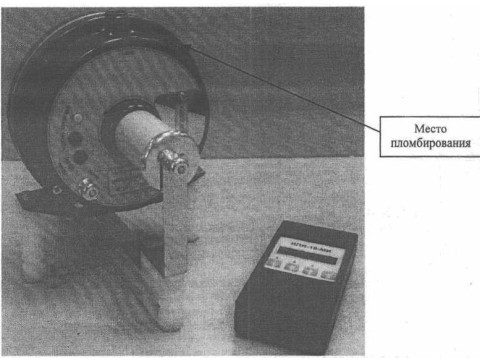

Рисунок 1 - Внешний вид и место пломбирования ИПИ-10-МОЛНИЯ-БВ

Технические характеристики

Таблица 1 - Метрологические и технические характеристики

Наименование параметра или характеристики	Значение
Диапазон измерений тангенса угла диэлектрических потерь	от 510"4 до 0,3
Диапазон измерения емкости, на частоте 50 Гц, при испытательном напряжении, пФ: - 10 кВ - 5 кВ	от 25 до 30 000 от 50 до 60 000
Диапазон измерения емкости, на частоте 54 Гц, при испытательном напряжении, пФ: -10 кВ -5 кВ	от 25 до 30 000 от 50 до 30 000
Пределы Допускаемой абсолютной основной погрешности измерения тангенса угла диэлектрических потерь для всего диапазона измерения емкости при частоте испытательного напряжения: - 50 Гц -54 Гц	± (5-1 О'4 + 0,05 tgS) ± (Г10‘3 + 0,13 tg8)
Пределы допускаемой абсолютной основной погрешности при измерении емкости на частоте, пФ: -50 Гп -54 Гц	± (0,5 + 0,03 Сх) ± (0,5 + 0,04 Сх)
Диапазон измерения средне квадратического значения рабочего напряжения, кВ	от 1 до 10
Пределы допускаемой относительной погрешности измерения среднеквадратического значения рабочего напряжения на чатоте, не более, %: -50 Гц - 54 Гц	±3 ±3
Габаритные размеры, мм, не более: блока высоковольтного блока индикации	350x230x300 190x90x42
Масса, не более, кг: блока высоковольтного блока индикации	4,7±0,25 0,40±0,05
Время установления рабочего режима, не более, мин	2
Продолжительность непрерывной работы, не менее, час	8
Средняя наработка на отказ, не менее, ч	, 4000
Средний срок службы, не менее, лет	8
Питание осуществляется от источника постоянного тока напряжением от 4,8 до 5,2 В
Примечание: Сх-измеренное значение емкости; . , tgS - измеренное значение тангенса угла диэлектрических потерь.

Таблица 2 - Параметры окружающей среды

Наименование внешнего влияющего фактора	Предельное значение внешнего влияющего фактора
	Нормальные условия применения	Рабочие условия применения	Предельные условия
	Нормальные условия применения	Рабочие условия применения	транспортирование	хранение
1 Температура окружающего воздуха. °C - нижнее значение - верхнее значение	15 25	0 40	минус 25* 55	минус 25* 55
2 Относительная влажность воздуха при температуре 30 °C, %, не более	80	90	95	95
3 Атмосферное давление, кПа г - нижнее значение - верхнее значение	84 106	84 106,7	84 106,7	84 106,7
4 Транспортная тряска: -2 - максимальное ускорение, м-с - продолжительность воздействия, час - число ударов в минуту			30 1 80

* Включение измерителя после длительного пребывания его при температуре ниже О °C разрешается после предварительной выдержки в течение 4 часов при температуре от О °C до плюс 40 °C.

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации измерителя.

Комплектность

Таблица 3 - Комплектность

№ п/п	’ Наименование изделия	Количество
’ 1	Блок высоковольтный ИПИ-10-МОЛНИЯ-БВ	1 шт.
2	Блок индикации ИПИ-10-МОЛНИЯ-МИ	1 шт.
3	Зарядное устройство	1 шт.
4	Подставка изоляционная	1 шт.
5	Тара транспортная	1 шт.
■ 6 .	Комплект кабелей измерительных	2 шт.
7	Руководство по эксплуатации	1 экз.
8	Методика поверки	1 экз.

Поверка

осуществляется в соответствии с документом МП 62007-15 «Измерители параметров изоляции «ИПИ-10-МОЛНИЯ» Методика поверки», утверждённым ФГУП «ВНИИМС» в мае 2015 г.

Основные средства поверки представлены в таблице 4.

Таблица 4 - Основные средства поверки

Наименование	Госреестр №	Характеристики
Мост переменного тока высоковольтный автоматический СА7100	60013-15	Пределы допускаемой основной относительной погрешности при измерении емкости при использовании встроенного эталонного конденсатора, %:± (0,04+tgSx) Пределы допускаемой основной абсолютной погрешности при измерении tg6 при использовании встроенного эталонного конденсатора
Мост переменного тока высоковольтный автоматический СА7100	60013-15	для поддиапазонов 1-3’: ±(1,5-10’4 + 10" - tgSx + 500-Сх) дЯя поддиапазонов 4,5: ±(2,5-10~4 +10" -tg5x +500-С,) для поддиапазонов 6,7: ±(2,5 -10"4 + 10“2 • tg8x) Примечание: *- Диапазон измерений емкости от 0 до ЮОООООхСо, где Со, с разбивкой на поддиапазоны: 1 - от 0 до Сц; 2-от Со до 10 Со; 3 от 10 Со до 100 Со; 4-от 100 Со до 1000 Со; 5-от 1000 Со до 10000 Со; 6 - от 10000 Со до 100000 Со; 7 - от 100000 Со до 1000000 Со.
Вольтметр С510	10194-85 '	кл.т. 0,5, пределы измерения напряжения от 0 до 1500 В
Вольтметр С511	10194-85	кл.т. 0,5, пределы измерения напряжения от 0 до 3000 В
Киловольтметр электростатический С196	2303-68	пределы измерения напряжения от 0 до 30 кВ, погрешность не более 1%.
