Установки измерения диэлектрических потерь жидких диэлектриков "ТАНГЕНС 3м-3-МОЛНИЯ"

Номер в ГРСИ РФ:	РБ 03 13 6407 17
Раздел:	Средства измерений электрических величин [13]
Производитель / заявитель:	ООО "Молния-Белгород", г. Белгород

Скачать

Описание типа РБ 03 13 6407 17 [2018-02-07]

rb-03-13-6407-17_2018-02-07.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Установки измерения диэлектрических потерь жидких диэлектриков «ТАНГЕНС Зм-З-МОЛНИЯ» (далее по тексту - установки) предназначены для измерения тангенса угла диэлектрических потерь трансформаторного масла и других жидких диэлектриков.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 13 6407 17
Наименование	Установки измерения диэлектрических потерь жидких диэлектриков "ТАНГЕНС 3м-3-МОЛНИЯ"
Год регистрации	2017
Номер сертификата	11330
Дата регистрации	2017-10-03
Срок действия	2020-07-14
Получатель сертификата	ООО "Молния-Белгород", г. Белгород, Российская Федерация (RU)

Производитель / Заявитель

ООО "Молния-Белгород"

Адрес: 308006, г. Белгород, ул. Волчанская, 84-А

Контакты: (+7 4722) 42-11-79; (+7 4722) 21-13-91; E-mail: rosenergopribor@mail.ru; http://www.molnia-lab.ru

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Метрологическое обеспечение	Установки метрологически НЕ обеспечены в Республике Беларусь ввиду отсутствия эталонной ячейки трехзажимного типа, калибратора в режиме измерения температуры.
Методика поверки	Поверка проводится по МП 61070-15.
Признание поверки	Первичная при выпуске из производства и периодическая: ВНИИМС (аттестат аккредитации - №RA.RU.311493, шифр поверительного клейма - М)(НТК №09-17).

Поверители

Скачать

Описание типа РБ 03 13 6407 17 [2018-02-07]

rb-03-13-6407-17_2018-02-07.pdf

Скачать

Описание типа

Назначение Описание Технические характеристики Знак утверждения типа Комплектность Поверка Нормативные документы

Назначение

Описание

Принцип действия установок основан на аналого-цифровом преобразовании входных сигналов, обработке и передаче данных через интерфейсы под управлением встроенного микроконтроллера.

Установки измеряют тангенс угла диэлектрических потерь tgS; напряжение переменного тока U, приложенное к измерительной ячейке; температуру пробы жидкого диэлектрика; индицирует диэлектрическую проницаемость пробы жидких диэлектриков е, электрическую емкость пробы жидких диэлектриков С.

Установки включают в свой состав:

- модуль управления с клавиатурой и жидкокристаллическим индикатором;

- модуль нагревателя (термостата);

- измерительный модуль, совмещенный с регулятором температуры и напряжения.

Установки могут работать с тремя разными ячейками, параметры которых сохраняются в энергонезависимой памяти и доступны для просмотра из меню. Тип ячейки -трехзажимная.

Все действия по управлению процессом измерения осуществляются с помощью 4-х кнопочной клавиатуры и 4-х строчного индикатора.

Установки оборудованы блокйровкой, исключающей возможность подачи высокого напряжения при открытой крышке термостата. Источник высокого напряжения содержит цепи защиты от перегрузки.

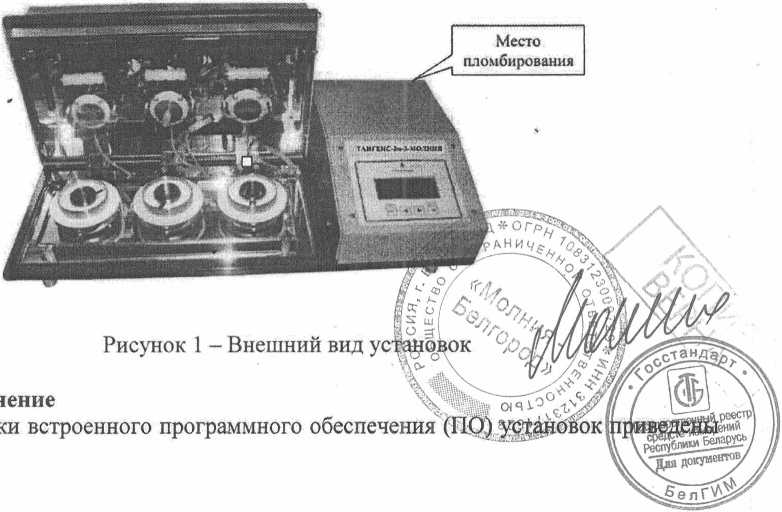

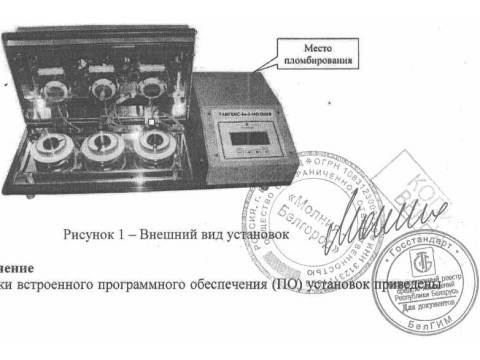

Внешний вид установок и место пломбирования представлены на рисунке 1.

:овок

Рисунок 1 - Внешний вид ус'

!Ие

встроенного программного обеспечения (ПО) усГай<

V вокумйгк®/

• Уд ■ ':-~-

Место пломбирования

Встроенное программное обеспечение (ПО) СИ может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программнотехнических устройств. Конструкция установки исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию, т.к. отсутствует программно-аппаратный интерфейс связи.

Таблица 1- Характеристики программного обеспечения (ПО)

Наименование ПО	Идентификационное наименование ПО	Номер версии (идентификационный номер) ПО	Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентификатор-тора ПО
Встроенное	-	-	-	-

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «Высокий» в соответствии с правилами Р 50.2.077-2014.

Технические характеристики

Диапазоны измеряемых величин, технические характеристики, а также пределы допускаемых основных погрешностей измерений приведены в таблице 2.

Метрологические характеристики нормированы с учетом влияния программного обеспечения.

Таблица 2-

и технические

Наименование характеристики	Значение
Диапазон измерений тангенса угла диэлектрических потерь	от 0,0001 до 0,3
Пределы допускаемой основной абсолютной погрешности измерения тангенса угла диэлектрических потерь	±(5'104 + 0,05-tg8x)
Диапазон измерения и воспроизведения среднеквадратического значения напряжения при частоте (50 ± 0,5) Гц, кВ	от 1 до 2
Пределы допускаемой относительной погрешности измерения среднеквадратического значения напряжения при частоте (50 ±0,5) Гц, %	±3,0
Диапазон измерения электрической емкости, пФ	от 5 до 100
Пределы допускаемой основной абсолютной погрешности измерения электрической емкости при частоте (50 ± 0,5) Гц, пФ	± 1,5 +0,01-Сх
Рабочая температура в ячейке,.. .°C	90 ±1,5
Диапазон* времени нагрева до 90 °C, мин	. 80 ± 20
Напряжение питающей сети переменного тока, В	220 ±22
Частота Сети переменного тока, Гц	от 49,5 до 50,5
Потребляемая мощность, кВ-А, не более	0,65
Габаритные размеры (длина х ширина х вщрота), мм, не более	670x330x115
Масса, кг, не более	21
Объем измерительной ячейки, cmj, не более	60 ± ,
Средняя наработка на отказ, ч
Средний срок службы, лет
Примечание: Сх - измеренная электрическая емкость жидких диэлектриков;^ о/ ' tg8x - измеренное значение тангенса угла диэлектрических потерь \. f о \ ' \ з-в? о\ п

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды (в пределах рабочих условий применения), на каждые ±10 °C составляют 0,1 пределов основной абсолютной погрешности при измерении электрической емкости и тангенса угла диэлектрических потерь.

Нормальные условия применения:

- температура окружающего воздуха (20 ± 5) °C;

- относительная влажность воздуха 80 % при 25 °C;

- атмосферное давление от 84 до 106 кПа.

Рабочие условия применения:

- температура окружающего воздуха от 10 до 35 °C;

- относительная влажность воздуха не более 80 % при плюс 30 °C;

- атмосферное давление от 70 до 106,7 кПа.

Знак утверждения типа

Знак утверждения типа наносят на лицевую панель установки методом термопечати или трафаретной печати; на титульный лист руководства по эксплуатации типографским способом.

Комплектность

овки измерения

ИЯ». Методика

Комплект поставки приведён в таблице 3. Таблица 3- Комплектность поставки

Наименование	Обозначение	Кол-во
1. Установка измерения тангенса угла диэлектрических потерь жидких диэлектриков	«Тангенс-ЗМ-З-Молния»	1
2. Ячейка измерительная	-	3
6. Ячейка образцовая трехзажимного типа	яои-з	11}
3. Провод соединительный высоковольтный	-	1
4. Кабель сетевой	-	1
• 5. Провод заземления	-	1
6. «Установка измерения диэлектрических потерь жидких диэлектриков «Тангенс-Зм-З-Молния»». Руководство по эксплуатации	Тангенс Зм-З-МОЛНИЯ-00.00.00РЭ	1
7. Тара упаковочная	-	1
Примечание: 1} - поставляется по требованию Заказчика

Поверка

осуществляется в соответствии с документом МП2< диэлектрических потерь жидких диэлектриков « Зм-

поверки», утверждённому ФГУП «ВНИИМС» в апрел^^^о^

Основные средства поверки приведены в таб.

Таблица 4 - Основные

Наименование, обозначение		Госреертр №
Киловольтметр	С511	4551-74
Мост переменного тока высоковольтный автоматический	СА 7100-1	21884,#
Калибратор многофункциональный цифровой	Additel 223R	5435j^ Й
