Велоэргометры М32-В1
| Номер в ГРСИ РФ: | РБ 03 25 0834 17 |
|---|---|
| Раздел: | Средства измерений медицинского назначения [25] |
| Категория: | Эргометры |
| Производитель / заявитель: | ОАО «ГКБ «Луч», г. Гомель |
Велоэргометры М32-В1 (далее - велоэргометры) предназначены для задания физической дозированной нагрузки на организм человека при вращении педалей (нагрузочная мощность) с целью проведения велоэргометрических нагрузочных проб и восстановительного лечения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 25 0834 17 |
| Наименование | Велоэргометры М32-В1 |
| Год регистрации | 2017 |
| Номер сертификата | 11336 |
| Дата регистрации | 2017-10-03 |
| Срок действия | 2022-10-03 |
| Получатель сертификата | ОАО "ГКБ "Луч", г. Гомель, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "ГКБ "Луч"
Адрес: ул. Объездная, 7, г. Гомель, 246012
Контакты: (0232)45-26-23, 45-17-61, 45-26-23
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.МН 649-99. |
Поверители
Скачать
|
Описание типа РБ 03 25 0834 17 [2013-02-20]
rb-03-25-0834-17_2013-02-20.pdf
|
Скачать | ||
|
Описание типа РБ 03 25 0834 17 [2018-01-23]
rb-03-25-0834-17_2018-01-23.pdf
|
Скачать | ||
|
Описание типа РБ 03 25 0834 17 [2014-02-24]
rb-03-25-0834-17_2014-02-24.pdf
|
Скачать |
Описание типа
Назначение
Велоэргометры М32-В1 (далее - велоэргометры) предназначены для задания физической дозированной нагрузки на организм человека при вращении педалей (нагрузочная мощность) с целью проведения велоэргометрических нагрузочных проб и восстановительного лечения.
Область применения - в медицинских, профилактических и спортивно-оздоровительных учреждениях.
Описание
Принцип действия велоэргометров основан на следующем: при вращении педалей через передаточную систему приводится во вращение стальной диск, который вращается в магнитном поле электромагнитов. При прохождении магнитного потока через вращающийся диск, в нем возникают вихревые токи, в результате чего создается тормозной момент, который преодолевается усилием на педалях.
Схема с указанием места нанесения знака поверки приведена в приложении А к описанию типа.
Внешний вид велоэргометра представлен на рисунке 1.

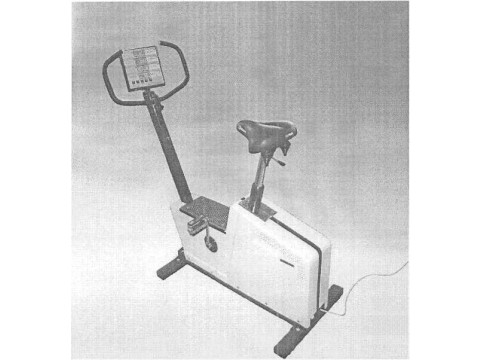

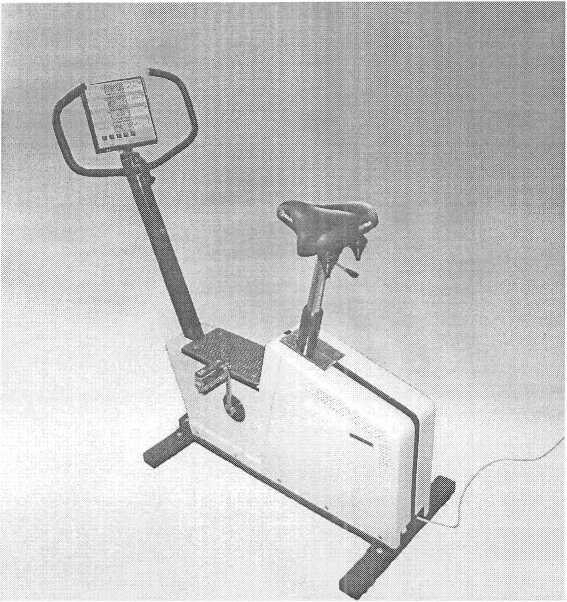

Рисунок 1 - Внешний вид велоэргометра
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики велоэргометров представлены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
Диапазон частоты вращения педалей, об/мин. |
от 20 до 120 |
|
Пределы допускаемой абсолютной погрешности велоэргометров при измерении частоты вращения педалей, об/мин. |
±2 |
|
Пределы допускаемой абсолютной погрешности велоэргометров при измерении времени пробы с начала нагрузочной пробы за 1 мин, с |
±5 |
|
Максимальная нагрузочная мощность, Вт |
400 |
|
Пределы допускаемой абсолютной погрешности задания максимальной нагрузочной мощности, Вт |
±3 |
|
Диапазон измерения частоты сердечных сокращений, ударов/мин |
от 40 до 240 |
|
Пределы допускаемой абсолютной погрешности велоэргометров при измерении частоты сердечных сокращений, ударов/мин. |
±2 |
|
Количество задаваемых пользователем программ, шт. |
3 |
|
Количество предустановленных программ, шт. |
8 |
|
Время установления рабочего режима, с, не более |
3 |
|
Время непрерывной работы при средней нагрузочной мощности 100 Вт, ч, не менее | |
|
Класс защиты от поражения электрическим током по ГОСТ 30324.0-95 |
Продолжение таблицы 1
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха - атмосферное давление |
от плюс 10 до плюс 35 до 80 % при 25 °C 84,0-106,7 кПа (630-800 мм рт. ст.) |
|
Условия транспортирования: - температура окружающего воздуха, °C - относительная, влажность воздуха - атмосферное давление |
от минус 50 до плюс 50 до 95 % при 25 °C 84,0-106,7 кПа (630-800 мм рт. ст.) |
|
Номинальное напряжение питания, В |
230±23 |
|
Потребляемая мощность, Вт, не более |
100 |
|
Габаритные размеры, м, не более |
1,5 х 1,Ох 1,5 |
|
Масса, кг, не более |
75 |
|
Средняя наработка на отказ, ч |
3000 |
Знак утверждения типа
Знак утверждения типа наносится на кожух велоэргометра в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность
Комплект поставки велоэргометров указан в таблице 2.
Таблица 2
|
Наименование |
Обозначение |
Кол. |
|
1 Велоэргометр М32-В1 |
АТА 3.293.005 |
1, |
|
2 Руководство по эксплуатации |
АТА 3.293.005 РЭ |
1 |
|
3 Методика поверки |
МП.МН 649-99 |
1 |
|
4 Измеритель ЧСС CARDIO - PULS - SET |
Арт. № 7937-000 KETTLER GERMANIA |
1 |
|
5 Кабель связи с ПЭВМ |
АТА 6.644.297 |
1 |
|
6 Программное обеспечение на дискете |
— |
1 |
|
7 Руководство оператора |
— |
1 |
|
8 Предохранитель ВП 1-1 2 А |
АГО.481.303 ТУ |
2 |
|
9 УдлинительУ10-309 со встроенным устройством подавления сетевых импульсных помех |
ТУ РБ 03968179.066-93 |
1 |
|
10 Комплект поверочный в составе: |
АТА 4.079.299 |
1 |
|
- ФУЗ |
АТА 6.392.026 |
1 |
|
- кабель |
АТА 6.645.330 |
1 |
|
- кабель |
АТА 6.644.299 > | |
|
- штырь |
АТА 8.126.363 /; |
Им |
X. --.
|
Наименование |
Обозначение |
Кол. |
|
11 Упаковка |
АТА 4.178.843 |
1 |
|
12 Упаковка |
АТА 4.178.854 |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 20790-93 Приборы, аппараты и оборудование медицинские. Общие технические условия
ГОСТ 30324.0-95 Изделия медицинские электрические. Часть 1. Общие требования безопасности
ТУ РБ 14442919.014-99 Велоэргометр М32-В1. Технические условия
МП. МН 649-99 Велоэргометр М32-В1. Методика поверки
Декларация о соответствии требованиям ТР ТС 020/2011 «Электромагнитная совместимость технических средств», зарегистрирована 17.06.2014 г., регистрационный №TCBY/112 11.01. ТР020 048 00177
Заключение
Велоэргометры
М32-В1 соответствуют требованиям ТУ РБ
14442919.014-99, ГОСТ 15150-69, ГОСТ 20790-93, ГОСТ 30324.0-95.
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники (НИЦИСИиТ) БелГИМ Адрес: Старовиленский тракт, 93, г. Минск, 220053 Телефон: (017) 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025 (действителен до
30.03.2019г.)
