Комплексы измерительные "ГРОЗА-1"
| Номер в ГРСИ РФ: | РБ 03 13 6405 17 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | ООО "Молния-Белгород", г. Белгород |
|
Описание типа РБ 03 13 6405 17 [2018-02-07]
rb-03-13-6405-17_2018-02-07.pdf
|
Скачать |
Комплексы измерительные «ГРОЗА-1» (далее - комплексы) предназначены для воспроизведения и измерения электрического напряжения грозовых импульсов и силы электрического тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6405 17 |
| Наименование | Комплексы измерительные "ГРОЗА-1" |
| Год регистрации | 2017 |
| Номер сертификата | 11328 |
| Дата регистрации | 2017-10-03 |
| Срок действия | 2020-11-25 |
| Получатель сертификата | ООО "Молния-Белгород", г. Белгород, Российская Федерация (RU) |
Производитель / Заявитель
ООО "Молния-Белгород"
Адрес: 308006, г. Белгород, ул. Волчанская, 84-А
Контакты: (+7 4722) 42-11-79; (+7 4722) 21-13-91; E-mail: rosenergopribor@mail.ru; http://www.molnia-lab.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП 62506-15. |
| Признание поверки | Первичная при выпуске из производства: ВНИИМС (аттестат аккредитации - №RA.RU.311493, шифр поверительного клейма - М)(НТК №09-17). |
Поверители
Скачать
|
Описание типа РБ 03 13 6405 17 [2018-02-07]
rb-03-13-6405-17_2018-02-07.pdf
|
Скачать |
Описание типа
Назначение
Комплексы измерительные «ГРОЗА-1» (далее - комплексы) предназначены для воспроизведения и измерения электрического напряжения грозовых импульсов и силы электрического тока.
Описание
Принцип действия комплексов основан на формировании на объекте испытаний грозовых импульсов электрического напряжения и силы электрического тока апериодической формы с заданными амплитудно-временными параметрами и измерении величин амплитуд импульсов силы электрического токаи амплитуд импульсов электрического напряжения.
Комплексы применяются с целью вычисления импульсного сопротивления заземляющего устройства, а так же измерения напряжения электромагнитных помех, обусловленных растеканием импульсного электрического тока при имитации удара молнии в электрических цепях напряжением до 1000 В и имеющих гальваническую связь с заземляющим устройством.
Комплексы функционально состоят из двух составных частей: генератора импульсов напряжения и тока ГИНТ (далее по тексту - генератор) и измерителя импульсов напряжения ПИК-1 (далее по тексту - измеритель).
Генератор предназначен для формирования заданных грозовых импульсов электрического напряжения и силы электрического тока с частотой следования (3±0,3) Гц.
Измеритель предназначен для измерения амплитуд грозовых импульсов электрического напряжения на объекте испытаний.
На передней панели генератора имеются: выходные клеммы - « * », « х0,5 », « *1 » для установки величины амплитуды генерируемого импульса напряжения - 50 % и 100 % от максимальной величины амплитуды генерируемых импульсов электрического напряжения; три коаксиальных гнезда« U », « * », « I » для визуального контроля с помощью осциллографа генерируемых импульсов электрического напряжения и силы тока; клемма заземления, цифровой дисплей, светодиодные индикаторы, клавиши управления и выключения генератора.
На передней панели измерителя расположены: цифровой дисплей, светодиодные индикаторы, клавиши управления и выключения измерителя.
Питание комплексов производится от сети переменного тока и от встроенной аккумуляторной батареи.
Внешний вид комплексов и место пломбирования представлены на рисунке 1.
КиПИЯ
ВЕРНА
gj
А. 'РОп ! “
А\ Р» /Р $8
\О
Место пломбирования

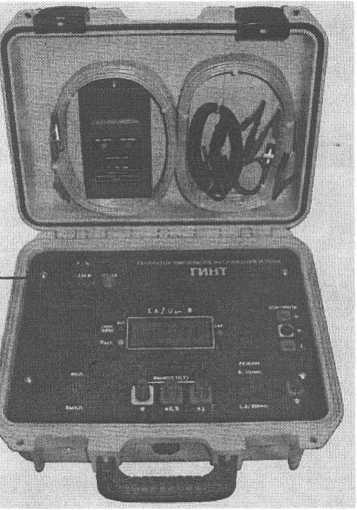

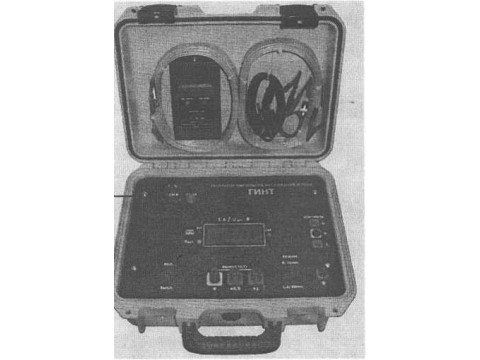

Рисунок 1 - Внешний вид и место пломбирования комплексов
Технические характеристики
Основные метрологические- и технические характеристики комплексов приведены в таблице 1.
Таблица 1
|
Характеристика |
Значение |
|
Последовательность генерируемых грозовых импульсов электрического напряжения и силы электрического тока |
Апериодическая |
|
Полярность генерируемых грозовых импульсов электрического напряжения |
Положительная |
|
Длительность- генерируемых грозовых импульсов электрического напряжения в режиме холостого хода, мкс: - по уровням от 0,1 до 0,9 от амплитудного значения - по уровню 0,5 от амплитудного значения |
1,2 ±0,1 50,0 ± 5,0 |
|
Диапазоны измерения и воспроизведения амплитудных значений грозовых импульсов электрического напряжения, В - 5 - 50 - 500 |
от 0,5 до 5 от 5 до 50 от 50 до 500 |
|
Пределы допускаемой относительной погрешности измерения и воспроизведения амплитудных значений грозовых импульсов электрического напряжения, % |
± 10 |
|
Максимальное амплитудное значение генерируемых грозовых импульсов электрического напряжения в режиме холостого хода, В |
1000 ±200 |
|
Диапазон измерения и воспроизведения амплитудного значения грозовых импульсов силы электрического тока при нагрузке от 1 |
от 1 до 25 |
|
Длительность генерируемых грозовых импульсов сил^^еК^ЬШй^^^Д'ока в режиме короткого замыкания*, мкс: о/ - по уровням от 0,1 до 0,9 от амплитудного знж^вд 5'О - по уровню 0,5 от амплитудного значения /) |
8,0 ± 0,8 20,0 ± 4,0 |
копия, жкм
Продолжение таблицы j
|
Характеристика |
Значение |
|
Пределы допускаемой относительной погрешности измерения и воспроизведения амплитудного значения грозовых импульсов силы электрического тока, % |
± 10 |
|
Максимальное амплитудное значение генерируемых грозовых импульсов силы электрического тока в режиме короткого замыкания*, А |
20,0 ± 5,0 |
|
Входной импеданс измерителя. кОм, не менее |
150 |
|
Потребляемая электрическая мощность, ВА, не более |
40 |
|
Напряжение питания, В - от сети переменного тока с частотой 50 Гц - от встроенной аккумуляторной батареи |
220 ± 4,4 12 ± 0,2 |
|
Габаритные размеры, мм, не более , - генератор импульсов напряжения и тока ГИНТ - измеритель импульсов напряжения ПИК-1 |
370 х 350 х 170 170 х 90 х 55 |
|
Масса, кг, не более: - генератор импульсов напряжения и тока ГИНТ - измеритель импульсов напряжения ПИК-1 |
8,6 0,4 |
|
Рабочие условия применения: - температура окружающего воздуха, °C - относительная влажность воздуха при 25 °C, %, не более - атмосферное давление, кПа, |
от 5 до 30 80 от 83,9 до 105, 9 |
|
*- режим короткого замыкания - это режим работы комплексов на активную нагрузку с сопротивлением не более (1 ± 0,01) Ом | |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Комплектность комплексов приведена в таблице 2.
^/утверж.
коПИЯ
осуще$
пове
менту МП 62506-15 «Комплексы измерительные «.
ФГУП «ВНИИМС» в сентябре 2015 г.
^/«Молния
^^бейТ^р&^р^^риведены в таблице 3.
.-1». Методика
\ •'"‘’«Тод/
--
Таблица 2
|
Наименование |
Обозначение |
Количество |
|
Генератор импульсов напряжения и тока ГИНТ |
ГИНТ.000.000.000 |
1 |
|
Кабель сетевой |
ГИНТ. 100.100.000 |
1 |
|
Пройод подключения |
ГИНТ.200.000.000 |
2 |
|
Измеритель импульсов напряжения ПИК-1 |
ПИК. 1.000.000.000 |
1 |
|
Кабель измерительной |
ПИК. 1.200.000.000 |
1 |
|
Руководство по эксплуатации |
ГРОЗА.ООО.ООО.ООО РЭ |
1 |
|
Паспорт |
ГРОЗА.ООО.ООО.ООО ПС |
1 |
|
Методика поверки «Комплексы измерительные «ГРОЗА-1» |
1 |
Таблица 3
|
Средства поверки |
Госреестр № |
|
Анализатор импульсов цифровой MIAS |
48926-12 |
|
Шунт измерительный ШК-25 |
23887-02 |
Сведения о методах измерений
приведены в руководстве по эксплуатации.
Нормативные документы
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2. ГОСТ 1516.2-97 «Электрооборудование и электроустановки переменного тока на напряжение от 3 кВ и выше. Общие методы испытаний электрической прочности изоляции».
3. ГОСТ Р 8.817-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений электрического напряжения стандартизованных грозовых и коммутационных импульсов в диапазоне от 1 до 1000 кВ».
4. ТУ 3312-007-83591955-15 «Комплексы измерительные «ГРОЗА-1». Технические условия»
