Устройства поверочные SITRANS F M MAGFLO Verificator
| Номер в ГРСИ РФ: | РБ 03 99 6197 17 |
|---|---|
| Раздел: | Прочие средства измерений [99] |
| Производитель / заявитель: | «SIEMENS», Германия |
|
Описание типа РБ 03 99 6197 17 [2017-06-21]
rb-03-99-6197-17_2017-06-21.pdf
|
Скачать |
Устройства поверочные SITRANS F М MAGFLO Verificator (далее устройство, верификатор) предназначены для имитационной поверки расходомеров-счетчиков электромагнитных SITRANS F М.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 99 6197 17 |
| Наименование | Устройства поверочные SITRANS F M MAGFLO Verificator |
| Год регистрации | 2017 |
| Номер сертификата | 10868 |
| Дата регистрации | 2017-01-31 |
| Срок действия | 2022-01-31 |
| Получатель сертификата | фирма "SIEMENS S.A.S." (Франция (FR)) компании "SIEMENS AG", Германия (DE) |
Производитель / Заявитель
фирма "SIEMENS S.A.S." (Франция) компании "SIEMENS AG" (Германия)
Адрес: 1 Chemin de la Sandlach F-67506 Haguenau Cedex
Контакты: Tel: +33(0)369065717, Fax.:+33(0)36906668 www. siemens. com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2685-2017. |
Поверители
Скачать
|
Описание типа РБ 03 99 6197 17 [2017-06-21]
rb-03-99-6197-17_2017-06-21.pdf
|
Скачать |
Описание типа
Назначение
Устройства поверочные SITRANS F М MAGFLO Verificator (далее устройство, верификатор) предназначены для имитационной поверки расходомеров-счетчиков электромагнитных SITRANS F М.
Описание
Устройство является переносным прибором, состоящем из: панели управления, дисплея, клеммных разъемов для подключения преобразователя сигналов и первичного преобразователя расходомера-счетчика, а также специальных кабелей. Устройство формирует ряд калиброванных значений напряжения, соответствующие скоростям потока 0,5; 1,0 и 3,0 м/с в первичном преобразователе расходомера-счетчика электромагнитного, которые подаются на преобразователь сигнала расходомера счетчика. При этом устройство автоматически рассчитывает соответствующие значения выходных токовых и частотных сигналов и измеряет полученные на выходах преобразователя сигналов их значения с последующем вычислением погрешности относительно расчетных значений.
На обмотки электромагнитов расходомера-счетчика подаются импульсы рабочего напряжения и производится сравнение параметров магнитного поля с параметрами, полученными при калибровке расходомера-счетчика на заводе-изготовителе, хранящимися в блоке памяти расходомера. Для тестирования сопротивления изоляции расходомера-счетчика устройство формирует постоянное опорное напряжение равное 60 В, которое подается на обмотки электромагнитного расходомера-счетчика. В случае если устройство измеряет напряжение тока утечки больше чем 1,67-10’9 В, регистрируется нарушение сопротивления изоляции.
Устройство обеспечивает регистрацию процессов тестирования и результатов измерений в виде стандартного отчета, а также его вывод на ПК по интерфейсу RS232.
Встроенное программное обеспечение устройства (ПО) используется для измерений значений напряжений, подаваемых на первичный преобразователь сигнала счетчика и пре^^^шУдатель сигналов, а также для визуального отображения процесса проверки на встроенном дйфй^]УстроЙ-ство автоматически рассчитывает соответствующие значения выходных токовых и/настоздввде0(.Л п II I средств измерений I II V \ Республики Беларусь / // V. \Иля документов/ /1 сигналов и измеряет полученные на выходах преобразователя сигналов их значения, с последующем вычислением погрешности относительно расчетных значений.
Передача результатов, полученных устройством, осуществляется на ПК по цифровому ин- ’ терфейсу RS232. Программирование микроконтроллера электроники устройства производится на производстве. В дальнейшем исключается возможность считывания и изменения ПО за предела ми завода-изготовителя, как в полевых, так и в лабораторных условиях. После проверки метрологических характеристик блоки электроники устройства маркируются соответствующими наклейками.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1. Идентификационные данные программного обеспечения
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
1 |
2 |
3 |
4 |
5 |
|
EMBEDDED SW |
A5E01603750ADS:01 |
1.40 |
н/о |
BIN |

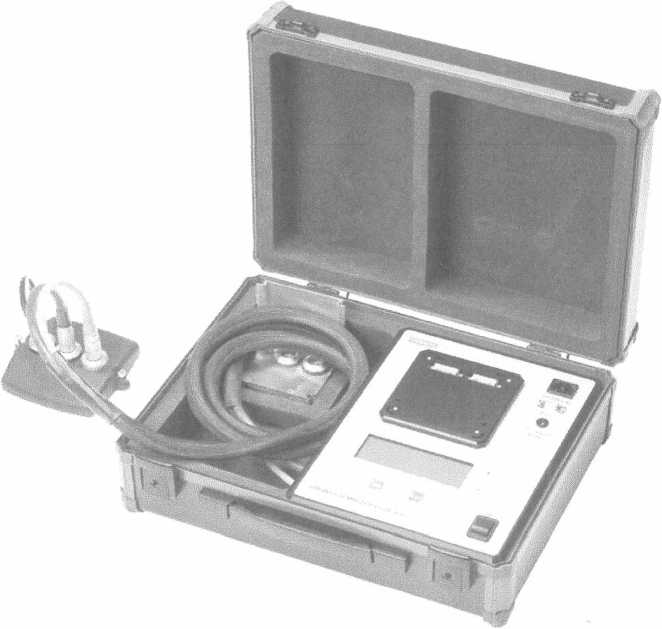

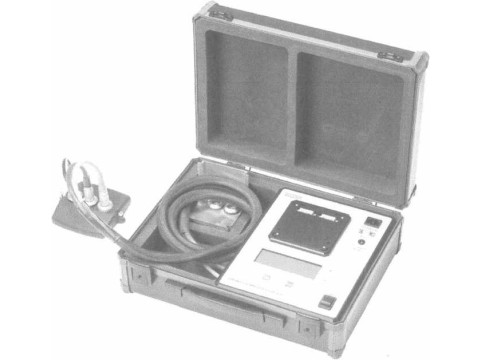

Рисунок 1. Внешний вид устройства поверочного
SITRANS F М MAGFLO Verificator
Государственный реестр 1 средств измерений / \ Республики Беларусь / \Для документов/
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 2. Основные характеристики устройства поверочного SITRANS F М MAGFLO Verificator.
|
Наименование параметра |
Значение |
|
Диапазон измерений токовых выходных сигналов, мА |
0 ... 20 4. .. 20 |
|
Диапазон измерений частотно-импульсных выходных сигналов, кГц |
0... 10 |
|
Пределы относительной погрешности измерений выходного токового сигнала, % |
±1,0 |
|
Пределы относительной погрешности измерений выходного частотно-импульсного сигнала, % |
±0,5 |
|
Диапазон измерений времени нарастания магнитного поля, мс |
0,6 ... 100 |
|
Пределы относительной погрешности измерений времени нарастания магнитного поля, % |
±1 |
|
Диапазон рабочих температур окружающего воздуха, °C |
от минус 20 до плюс 50 |
|
Напряжение питания, В • от сети переменного тока: • от сети постоянного тока: |
220 (±10/-15)% 11-24, 11-30 |
|
Частота, Гц |
50 ±1 |
|
Потребляемая мощность, не менее, ВА |
30 |
|
Габаритные размеры, не более, мм |
450x350x130 |
|
Масса, не более, кг |
10,2 |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию устройств поверочных SITRANS F М MAGFLO Verificator типографским способом.
Комплектность
|
Наименование |
Кол-во |
Примечание |
|
Устройство поверочное SITRANS F М |
1 | |
|
MAGFLO Verificator | ||
|
Руководство по эксплуатации |
1 |
В соответствии с заказом |
|
Паспорт |
1 | |
|
Методика поверки |
1 |
Нормативные документы
Техническая документация компании «SIEMENS AG», г. Карлсруэ, Германия.
МРБ МП. «Устройства поверочные SITRANS F М MAGFLO V/f
Методика поверки»
Государствен^ ^с-г. рЙ^-гг “Прений Неспуолики Беларусь
Для документов
Основное поверочное оборудование:
• поверочные расходомерные установки с пределами допускаемой относительной погрешности ± 0,15 %;
• сравнительные расходомеры-счетчики электромагнитные SITRANS F М MAGFLO с Ду 50 - 150 мм, и относительными погрешностями не более ± 0,25 % и ± 0, 5 %.
Заключение
Тип Устройства поверочные SITRANS F М MAGFLO Verificator утвержден с техническими и метрологическими характеристиками, приведенными в настоящем Описании типа, метрологически обеспечен при ввозе в страну и в эксплуатации в соответствии с требованиями нормативной документации. Устройства поверочные SITRANS F М MAGFLO Verificator соответствуют технической документации компании «SIEMENS AG», г. Карлсруэ, Германия.
Государственные приемочные испытания в соответствии с приказом Госстандарта проведены отделом метрологии республиканского унитарного предприятия «Гродненский центр стандартизации, метрологии и сертификации», пр. Космонавтов, 56, 230003, г. Гродно, факс (0152) 64 31 41, тел. (0152) 77 01 00, эл. почта csms grodno@tut.by, аттестат аккредитации BY/112 02.6.0.0004 от 24.10.2008 г.
