Преобразователи измерительные "ИП Марсен-ПКЭ"
| Номер в ГРСИ РФ: | РБ 03 13 6203 17 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | ООО "НПП Марс-Энерго", г. Санкт-Петербург |
|
Описание типа РБ 03 13 6203 17 [2017-04-13]
rb-03-13-6203-17_2017-04-13.pdf
|
Скачать |
Преобразователи измерительные «ИП Марсен-ПКЭ» (далее ИП) предназначены для измерения, регистрации и передачи показателей качества электрической энергии (ПКЭ) и основных параметров электрической энергии.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6203 17 |
| Наименование | Преобразователи измерительные "ИП Марсен-ПКЭ" |
| Год регистрации | 2017 |
| Номер сертификата | 10874 |
| Дата регистрации | 2017-01-31 |
| Срок действия | 2021-06-29 |
| Получатель сертификата | ООО "НПП Марс-Энерго", г. Санкт-Петербург, Россия (RU) |
Производитель / Заявитель
ООО "НПП Марс-Энерго"
Адрес: 190031, г. Санкт-Петербург, наб. р. Фонтанки, 113А
Контакты: тел./факс (812)315-13-68, 327-21-11 // E-mail: marsel@peterlink.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП 2203-0295-2015 (2016 г.). |
| Признание поверки | Первичная при выпуске из производства: ООО "НПП Марс-Энерго" (аттестат аккредитации - №РОСС RU.0001.310115, шифр поверительного клейма - ГЖЦ)(НТК №01-17). |
Поверители
Скачать
|
Описание типа РБ 03 13 6203 17 [2017-04-13]
rb-03-13-6203-17_2017-04-13.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи измерительные «ИП Марсен-ПКЭ» (далее ИП) предназначены для измерения, регистрации и передачи показателей качества электрической энергии (ПКЭ) и основных параметров электрической энергии.
Описание
Принцип работы ИП основан на аналого-цифровом преобразовании мгновенных значений входных сигналов тока и напряжения с последующим вычислением значений измеряемых величин из полученного массива выборок.
ИП выполнен в виде щитового средства измерений (СИ) и состоит из одного измерительного блока, на лицевой панели которого расположены индикаторы «Питание», «Ethernet» и «РТР»; на боковых панелях и задней крышке блока расположены соединители: питания, интерфейсов связи, измерительных входов тока и напряжения.
Результаты измерений и расчетов индицируются на компьютере (ПК) с операционной системой, имеющей WEB - браузер.
ИП имеет интерфейс Ethernet IEEE 802.3 для обмена информацией с другими внешними устройствами по проводным или беспроводным каналам связи для конфигурации, построения отчетов, обработки и анализа с использованием пользовательского WEB-интерфейса. Протоколы передачи данных: РТР (ANSI/IEEE 1588-2002*Approved 2008-09-10) - синхронизация с UTC, ГОСТ Р МЭК 60870-5-104-2004, IEC 61850-8-1 (2011), IEC 61850-9-2:2011, Modbus TCP.
ИП предназначены для автономной работы и для работы в составе автоматизированных систем: автоматизированных информационно-измерительных систем коммерческого и технического учета электроэнергии (АИИС КУЭ/ТУЭ), систем мониторинга качества электрической энергии (СМКЭ), систем сбора и передачи информации (ССПИ), автоматизированных систем диспетчерско-технологического контроля и управления (АСДТУ), автоматизированных систем управления технологическими процессами (АСУ ТП) и др.
ИП выпускаются в различных модификациях, отличающихся:
- по номенклатуре измеряемых величин;
- номинальным значением измеряемой силы тока (или отсутствием каналов тока);
- номинальным значением измеряемого напряжения;
- наличием встроенного адаптера WiFi.
Условное обозначение модификации ИП при заказе и в документации другой продукции, в которой они могут быть применены, состоит из обозначения (ИП Марсен-ПКЭ) и условного обозначения исполнения:
ИП Марсен-ПКЭ -X-Y
~I— "-W" - Исполнение с безпроводным адаптером WiFi;
--- Исполнение по номенклатуре измеряемых величин и по номинальным значениям измеряемых токов (для подключения к трансформаторам тока) или напряжений (для подключения к преобразователям тока):
• нет символа - измеряются только ПКЭ по ГОСТ 32144-2013;
• "-1/5" - измеряются ПКЭ по ГОСТ 32144-2013 и параметры электрической энергии по ГОСТ Р 8.655-2009 п.5.2.2, номинальные значения входных токов 1 или 5 А;
• "-vvvv" - измеряются ПКЭ по ГОСТ 32144-2013 и параметры электрической энергии по ГОСТ Р 8.655-2009 п.5.2.2, где vvvv -номинальное значение переменного напряжения UjH каналов тока, указывается четыре знака по заказу из ряда от 22,50 мВ до 5000 мВ.
Примеры обозначения прибора:
ИП Марсен-ПКЭ-W - преобразователь измерительный ИП Марсен-ПКЭ для измерения ПКЭ по ГОСТ 32144-2013 с беспроводным адаптером WiFi;
ИП Марсен-ПКЭ-1/5 - преобразователь измерительный ИП Марсен-ПКЭ для измерения ПКЭ по ГОСТ 32144-2013 и параметров электрической энергии по ГОСТ Р 8.655-2009 п.5.2.2 при номинальных значениях входных токов 1 или 5 А;
ИП MapceH-IIK3-225,0-W - преобразователь измерительный ИП Марсен-ПКЭ для измерения ПКЭ по ГОСТ 32144-2013 и параметров электрической энергии по ГОСТ Р 8.655-2009 п.5.2.2 при номинальном значении входного напряжения каналов тока 225,0 мВ с беспроводным адаптером WiFi.
Номинальные значения входных измеряемых величин:
- переменное трехфазное напряжение основной частоты 50 Гц; UUH - 57(100) В или UUH - 220(380) В (4 канала напряжения),
- переменный ток основной частоты 50 Гц; IH = 1 А и 5 А (4 канала тока) -номинал определяется монтажом ИП на месте эксплуатации;
- переменное напряжение основной частоты 50 Гц; UjH по заказу из ряда в диапазоне от 22,5 до 5000 мВ, используемое для передачи информации о сигнале тока (4 канала тока).
Питание ИП осуществляется от одной из сетей (определяется монтажом ИП на месте эксплуатации):
- 220 (230) В, 50 Гц; рабочие условия: от 85 до 265 В, 50±5 Гц;
- 48 В постоянного тока - Ethernet РоЕ (IEEE 802.3af); рабочие условия: от 36
до 57 В постоянного тока.
ИП обеспечивает непрерывное накопление результатов измерений со временем усреднения 3 секунды (150 периодов основной частоты). Глубина накопления - не менее 90 суток. На основе этих данных для любого промежутка времени ИП рассчитывает, сохраняет и передает за любой период в пределах последних 90 суток суммарно:
1) отчеты по ПКЭ с любыми уставками и порогами провалов/перенапряжений/прерываний в пределах, установленных по ГОСТ 32144-2013 и ГОСТ 33073-2014;
2) усредненные значения параметров электроэнергии с временем усреднения, как по ГОСТ (10 мин., 2 часа), так и произвольным (от 1 мин. до 120 мин.);
3) псевдо-осциллограммы напряжений (4 канала) и токов (4 канала) по действующим значениям за период основной частоты;
4) показания по измеренной активной и реактивной электрической энергии с момента начала работы ИП.
Конфигурирование, уставки и т.п. задания для измерений, а также результаты измерений со временем их усреднения 3 с и расчетов доступны через WEB-интерфейс для просмотра и для сохранения в файлы отчетов в форматах MS Excel и pdf. Файлы отчетов могут высылаться с ИП на электронную почту. В ИП реализовано формирование протокола испытаний электрической энергии в соответствии с ГОСТ 33073-2014.
ИП обеспечивают измерение и индикацию на ПК активной и реактивной электрической энергии в прямом и обратном направлении на заданном интервале времени.

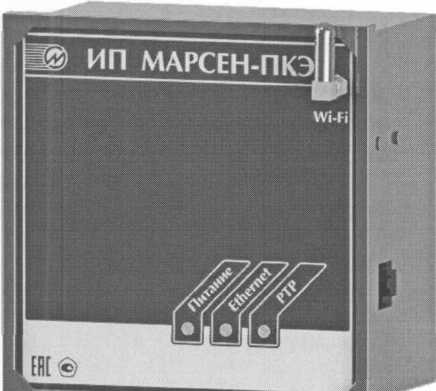

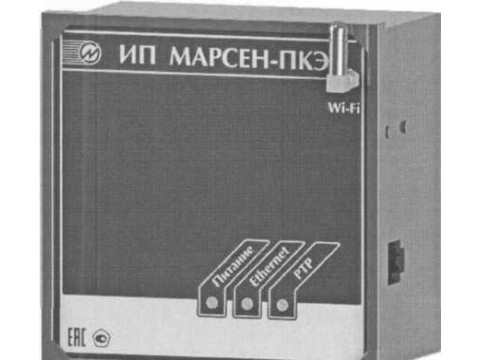

Общий вид ИП представлен на рисунке 1.
Рисунок 1 - Общий вид ИП щитового исполнения
Место пломбировки от несанкционированного доступа
Программное обеспечение (ПО)
Программное обеспечение ИП является только встроенным (ВПО) и выполняет функции:
- получения и обработки результатов измерений (метрологически значимая часть);
- управления режимами работы ИП;
- представления результатов измерений, вычислений, статистического анализа на встроенном WEB - сервере в виде таблиц, схем, графиков, диаграмм;
- обеспечения информационного обмена с другими устройствами по стандартным протоколам.
Управление работой ИП осуществляется при помощи ВПО с помощью пользовательского WEB-интерфейса на ПК с интернет - браузером после подключения ПК к ИП по сети Ethernet.
По своей структуре ПО разделено на метрологически значимую (первые два числа в номере версии ВПО) и метрологически незначимую (вторые два числа в номере версии ВПО) части, которые объединены в одном исполняемом файле, записывающемся в ИП на стадии его производства.
ИП выполняют самодиагностику и обеспечивают защиту от несанкционированного доступа к информации и управлению. Основные метрологические и технические характеристики ИП приведены с учетом влияния ВПО.
Конструкция ИП исключает возможность несанкционированного влияния на ПО и измерительную информацию.
И дентификационные данные ВПО представлены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
" Марсен-ПКЭ " |
|
Номер версии (идентификационный номер) ПО |
1.027 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями по метрологии Р 50.2.077-2014.
Технические характеристики
Основные метрологические характеристики указаны в таблицах 2, 3 и 4.
В таблицах 2- 4 под терминами: напряжение переменного тока, напряжение гармоники (интергармоники), сила переменного тока, сила тока гармоники (интергармоники), напряжения и токи нулевой, прямой и обратной последовательностей понимаются
среднеквадратические значения указанных величин.
Таблица 2 - Метрологические характеристики модификации «ИП Марсен-ПКЭ»
|
Наименование характеристики |
Диапазоны измерений |
Вид и пределы допускаемой основной погрешности измерений |
Примечание |
|
1 |
2 |
3 |
4 |
|
1 Напряжение переменного тока [Ц],В |
от 0,01 и ’) UUH до 2 UUH |
относительная, % ±[0,l+0,01(Uo/U-l)] |
Класс А по ГОСТ 30804.4.30 |
|
2 Напряжение основной (первой) гармонической составляющей [Uil, в |
от 0,01 UUH до 2 UUH |
относительная, % ±[0,l+0,01(Uo/Ui-l)] | |
|
3 Угол фазового сдвига между основными гармоническими составляющими входных напряжений, градус |
от 0 до 360 |
абсолютная, градус ±0,1 |
0,lUH<U< 1,5UH |
|
4 Частота напряжения переменного тока [fi], Гц |
от 42,5 до 75 |
абсолютная, Гц ±0,01 |
0,lUH<U<2UH Класс А по ГОСТ 30804.4.30 |
|
5 Отклонение частоты, Гц |
от минус 7,5 до 25 |
абсолютная, Гц ±0,01 |
O,1UH<U<2UH Класс А по ГОСТ 30804.4.30 |
|
6 Отрицательное отклонение напряжения, % от Uo2) |
от 0 до 100 |
абсолютная, % от Uo ±0,1 | |
|
7 Положительное отклонение напряжения, % от Uo |
от 0 до 100 |
абсолютная, % от Uo ±0,1 | |
|
8 Установившееся отклонение напряжения, % от Uo |
от минус 100 до 40 |
абсолютная, % от Uo ±0,1 | |
|
9 Коэффициент несимметрии напряжения по обратной последовательности и по нулевой последовательности,% |
от 0 до 20 |
абсолютная, % ±0,15 | |
|
10 Суммарный коэффициент гармонических составляющих напряжения4^ [KU], % |
от 0 до 100 |
0,1 UUH<U< 1,5 U UH Umax3)<2,8 Uuh Класс I по ГОСТ 30804.4.7 | |
|
абсолютная, % ±0,05 |
Ки<1,0 | ||
|
относительная, % ±5,0 |
Ку >1,0 |
|
1 |
2 |
3 |
4 |
|
11 Коэффициент гармонической составляющей напряжения порядка4) h [Ku(h)], % |
от 0 до 50 |
0,lUH<U< 1,5Uh Umax< 2,8Uh; h от 2 до 50; Класс I по ГОСТ 30804.4.7 | |
|
абсолютная, % ±0,05 |
Ku(h) < 1,0 | ||
|
относительная, % ±5,0 |
Ku(h)>l,0 | ||
|
12 Напряжение гармонической подгруппы порядка h, [Usg,h], В |
От 0 до 0,5 UUH |
0,1 UUH<U<1,5 Uuh ; Umax < 2,8 UUH; h от 2 до 50; Класс I по ГОСТ 30804.4.7 | |
|
абсолютная, В ±0,0005 Uo |
Usg,h < 0,01 UUH | ||
|
относительная, % ±5,0 |
Usg,h > 0,01 UUH | ||
|
13 Напряжение интергармонической центрированной подгруппы порядка h [Uisg.h], В |
От 0 до 0,15 UUH |
0,1 UUH<U< 1,5 UUH Umax < 2,8 UUH; h от 0 до 50; Класс I по ГОСТ 30804.4.7 | |
|
абсолютная, В ±0,0005 Uo |
Uisg.h < 0,01 Uuh | ||
|
относительная, % ±5 |
Uisg.h > 0,01 UUh | ||
|
14 Напряжение прямой последовательности, нулевой последовательности и обратной последовательности, В |
от 0 до 2 UUH |
абсолютная, В ±0,0015 Uo | |
|
15 Остаточное напряжение (при провале), В |
от 0.01 иин ДО 1,1 UUh |
относительная, % ±[0,l±0,01(Uo/U-l)] |
Класс A no ГОСТ 30804.4.30 |
|
16 Остаточное напряжение (при прерывании), В |
от 0.01 UUH до 0,2 UUH |
относительная, % ±[0,l±0,01(Uo/U-l)] | |
|
17 Глубина провала напряжения, % |
от 10 до 100 |
абсолютная, % ±0,2 | |
|
18 Длительность прерывания напряжения, с |
От 0,01 с до 60 мин |
абсолютная, с ±0,2 | |
|
19 Длительность провала напряжения, с |
от 0,02 с до 600 с |
абсолютная, с ±0,02 | |
|
20 Максимальное значение напряжения при перенапряжении [Umax], В |
от 1,1 UUH до 2 UUH |
приведенная, % от Uo ±0,2 |
Продолжение таблицы 2___________________________________________________
|
1 |
2 |
3 |
4 |
|
21 Коэффициент временного перенапряжения [Кпеви1> отн.ед. |
от 1,1 ДО 2,0 |
относительная, % ±10 |
Кпер U =UmAX / Uo |
|
22 Длительность временного перенапряжения, с |
от 0,02 с до 600 с |
абсолютная, с ±0,02 |
Класс А по ГОСТ 30804.4.30 |
|
23 Кратковременная доза фликера, отн. ед. |
от 0,2 до 10 |
относительная, % ±5,0 | |
|
24 Длительная доза фликера, отн. ед. |
от 0,2 до 10 |
относительная, % ±5,0 | |
|
25 Пределы допускаемой абсолютной погрешности установки времени при приеме метки синхронизации |
абсолютная, с ±0,005 |
При синхронизации с Международной шкалой координированно го времени (UTC) | |
|
26 Пределы допускаемой абсолютной погрешности хода внутренних часов ИП |
- |
абсолютная, с/сут ±0,5 |
При отсутствии синхронизации с UTC |
|
Примечания: 1) Uuh - номинальное входное напряжение ИП, определяемое выбранным диапазоном измерения из ряда 240 В, 60 В для фазных и из ряда 415 В, 104 В для межфазных напряжений. 2) Uo - опорное напряжение по ГОСТ 32144-2013 задается оператором в виде коэффициента преобразования внешнего измерительного трансформатора напряжения и номинального входного напряжения Прибора в диапазоне от 40 до 120 % от Пн- 3) Umax - максимальное мгновенное значение напряжения, при котором Прибор индицирует и регистрирует перегрузку; 4) Измерение суммарного коэффициента гармонических составляющих и индивидуальных гармонических составляющих сигналов проводится в соответствии с ГОСТ 30804.4.30, ГОСТ 30804.4.7 на основе среднеквадратических значений гармонических подгрупп напряжения. | |||
Таблица 3 - Метрологические характеристики модификации «ИП Марсен-ПКЭ 1/5» (с каналами тока 1 и 5 А) - в дополнение к таблице 2_____________________________________
|
Наименование характеристики |
Диапазоны измерений |
Пределы и вид допускаемой основной погрешности измерений |
Примечание |
|
1 |
2 |
3 |
4 |
|
1 Сила переменного тока [I], А |
от ОДПн0 до 21н |
относительная, % ±[0,1+0,01(1нЛ-1)] | |
|
2 Сила тока основной (первой) гармоники тока [Г], А |
от 0,0 Пн до 21н |
относительная, % ±[0,1+0,01(1н/11-1)] | |
|
3 Суммарный коэффициент гармонических составляющих тока3) [KJ, % |
от 0 до 200 |
0.011н<1<2 1н; h от 2 до 50; Класс I по ГОСТ 30804.4.7 | |
|
абсолютная, % ±0,05 |
Ki <1,0 | ||
|
относительная, % ±5,0 |
Ki >1,0 | ||
|
4 Коэффициент гармонической составляющей тока порядка h3), [Кцн)], % |
от 0 до 100 |
h от 2 до 50; 0,0Пн<1<21н; Класс I по ГОСТ 30804.4.7 | |
|
абсолютная, % ±0,05 |
Ki(h) < 1,0 | ||
|
относительная, % ±5,0 |
ОД >1,0 | ||
|
5 Гармонической составляющей силы тока порядка h [/(*)], А |
h от 2 до 50; Класс I по ГОСТ 30804.4.7 | ||
|
относительная, % ±5 |
0,031н<1 | ||
|
абсолютная, % ±0,0015 1н |
I < 0,031н | ||
|
6 Интергармоническая составляющая силы тока порядка m (I Cm), А |
От 0 до 0,151н |
Для m от 0,5 до 50,5 с дискретностью 1,0 Класс I по ГОСТ 30804.4.7 | |
|
Абсолютная, А, ±0,0015 1н |
Icm < 0,031н | ||
|
Относительная, %, ±5 |
Icm > 0,031н | ||
|
7 Сила токов прямой последовательности, нулевой последовательности и обратной последовательности основной частоты, А |
отО ДО 21н |
абсолютная, А ±0,0015 1н |
0,0Пн<1<21н |
|
8 Коэффициент несимметрии тока по обратной последовательности [К21], %; |
от 0 до 50 % |
абсолютная 0,2 1,0 |
0,21н<1<21н 0,0 Пн < I < 0,21н |
|
1 |
2 |
3 |
4 |
|
9 Коэффициент несимметрии тока по нулевой последовательности [Koi], %• |
от 0 до 50 % |
абсолютная 0,2 1,0 |
0,21н<1<21н 0,011н<1<0.21н |
|
10 Сила тока нейтрального провода, А |
от 0 до 21н |
абсолютная, А ±0,01 1н |
0,01 1н<1<21н |
|
11 Угол фазового сдвига между основными гармоническими составляющими напряжения и тока одной фазы, градус |
от 0 до 360 |
абсолютная, градус ±0,1 |
0,2 1н< I <21н 0,2 UUH < U < 2 UUH |
|
12 Угол фазового сдвига между током и напряжением прямой последовательности [фин], градус |
от 0 до 360 |
абсолютная, градус ±0,2 |
0,2 1н< I <21н 0,2 UUH < U < 2 UUH |
|
13 Угол фазового сдвига между током и напряжением нулевой последовательности [фцю], градус |
от 0 до 360 |
абсолютная, градус ±0,2 |
0,2 1н< I <21н 0,2 UUH < U < 2 UUH |
|
14 Угол фазового сдвига между током и напряжением обратной последовательности [фш], градус |
от 0 до 360 |
абсолютная, градус ±0,2 |
0,2 1н< I <21н 0,2 UUH < U < 2 UUH |
|
15 Угол фазового сдвига й-ми гармоническими составляющими фазного тока и соответствующего напряжения [фикю], градус |
от 0 до 360 |
абсолютная, градус ±0,2 |
0,1 1н< I <Пн O,1UUH<U<1UUH |
|
16 Активная электрическая мощность [Р], Вт, |
от 0,01РН до 2,25РН |
относительная, % |
Рн = Он = Sh — UH-IH; 0,1 UUH<U<1,5 Uuh |
|
±0,1 ±0,2 |
Кр= 1 0,051н<1< 1,51н 0,011н<1<0,051н | ||
|
±0,15 ±0,25 % |
0,5 < |КР| < 1,0 0,Пн<1<1,51н 0,02 1н<1< 0,1 1н | ||
|
±[0,25±0,02(Рн/Р-1)] |
0,2 < |КР| < 0,5 0,11н<1<1,51н |
|
1 |
2 |
3 |
4 |
|
17 Активная мощность прямой последовательности, нулевой последовательности и обратной последовательности, Вт |
от O.OIIh-Uh ДО 1.5Ih-Uh |
абсолютная, Вт ±0,01Рн |
0,11н<1<21н |
|
18 Активная трехфазная, фазная мощность основной гармонической составляющей [Р(1), Р(1)а, Р(1)в, Р(1)с], Вт |
от 0,01РН до 2,25Рн |
относительная, % |
Рн = Он = Sh = ин-1н; 0,1 UUH<U<1,5 UUH |
|
±0,1 ±0,2 |
Kp= 1 0,051н<1< 1,51н 0,01Ih<I<0,05Ih | ||
|
±0,15 ±0,25 % |
0,5 < |KP| < 1,0 0,1 IH < I < 1,5 IH 0,02 IH<I< 0,1 IH | ||
|
±[0,25±0,02(Рн/Р -1)] |
0,2 < |KP| < 0,5 O,1IH<I<1,5IH | ||
|
19 Активная фазная мощность гармоник [P(h)a, P(h)B, P(h)c], Вт |
от 0,0031н-ин ДО 0,11н 'Uh |
относительная ±5,0 % ±5,0 % ±10,0% |
0,1 IH<I< 1,5 IH 2% < Kj(h) KP= 1 KP 0.5L...1... 0.5C 2<h< 10 11 <h<50 |
|
20 Реактивная электрическая мощность, рассчитываемая геометрическим методом [Q], вар, определяемая по формуле: |
от 0,01 Qh до 2,25Qh |
относительная, % |
0,1 UUH<U<1,5 uUH |
|
±0,2 ±0,3 |
Krp2) = 1 0,05 IH<I< 1,5 IH 0,02 IH < I < 0,05 IH | ||
|
q = 7s2-p2 |
±0,2 ±0,3 |
0,5 < |Krp| < 1,0; 0,1Ih<I<1,5Ih 0,05Ih< I < 0,1 IH | |
|
±0,3 |
0,25 < |Krp| < 0,5; 0,1Ih<I<1,5Ih |
|
1 |
2 |
3 |
4 |
|
21 Реактивная электрическая мощность основной гармонической составляющей [Qi], вар |
от 0,01 Qh до 2,25Qh |
относительная, % |
0,1 UUH<U<1.5 иин |
|
±0,1 ±0,2 |
Krp = 1 0,05 1н<1< 1,5 1н 0,01 1н<1<0,051н | ||
|
±0,15 ±0,25 |
0,5 < |Krp| < 1,0; 0,Пн<1<1,51н 0,021н<1<0,11н | ||
|
±[0,25±0,02(QH/Q -1)] |
0,2<|Krp|<0,5; 0,Пн<1<1,51н | ||
|
22 Реактивная трехфазная мощность основной гармонической составляющей прямой последовательности rQcnil, вар |
от 0,01Ih-Uh ДО 1,5Ih-Uh |
приведенная ±1 % |
0,1Ih<I<2Ih |
|
23 Полная электрическая мощность [S], В-А |
от 0,01 Sh до 2,25Sh |
относительная, % |
0,01Ih< I < 1,5IH 0,1 UUH<U<1,5 UUH |
|
±0,2 ±2,0 |
от 0,1 Sh до 2,25 Sh от 0,0 ISh до 0,1 Sh | ||
|
24 Полная трехфазная, фазная мощность основной гармонической составляющей [S(l) , S(l)a, S(1)B, S(1)C], В-A |
от 0,01 Sh до 2,25SH |
относительная, % |
0,01Ih< I < 1,5Ih 0,1 UUH<U<1,5 UUH |
|
±0,2 ±2,0 |
от 0,1Sh до 2,25Sh от 0,01SH до 0,1Sh | ||
|
25 Коэффициент мощности [КР] |
от минус 1,0 до 1,0 |
абсолютная ±0,01 |
от 0,05Рн до 2,25Ph 0,01 Ih< I <1,5IH |
|
26 Активная электрическая энергия прямого и обратного направления, кВт-ч |
класс точности 0,2S по ГОСТ 31819.22-2012 | ||
|
27 Активная энергия основной гармонической составляющей [Wa(i)], кВт-час; |
Пределы допускаемой относительной погрешности измерения равны пределам допускаемой относительной погрешности измерения активной электрической энергии | ||
|
28 Активная энергия основной гармонической составляющей прямой последовательности [Wa(1)i], кВт-час; |
Пределы допускаемой относительной погрешности измерения равны пределам допускаемой относительной погрешности измерения активной электрической мощности основной гармонической составляющей прямой последовательности | ||
|
1 |
2 |
3 |
4 |
|
29 Реактивная электрическая энергия прямого и обратного направления, квар-ч |
класс точности 1 по ГОСТ 31819.23-2012 Значение реактивной электрической энергии рассчитывается на основе значения реактивной электрической мощности, определяемой геометрическим методом. | ||
|
30 Реактивная энергия основной гармонической составляющей [Wp(i)], квар-час; |
Пределы допускаемой относительной погрешности измерения равны пределам допускаемой относительной погрешности измерения реактивной электрической мощности основной гармонической составляющей | ||
|
31 Реактивная энергия основной гармонической составляющей прямой последовательности [WP(i)i], квар-час; |
Пределы допускаемой относительной погрешности измерения равны пределам допускаемой относительной погрешности измерения реактивной электрической мощности основной гармонической составляющей прямой последовательности | ||
|
Примечания: 1) 1н - номинальный ток 1 А или 5 А 2) Krp = Q/S - коэффициент реактивной мощности. 3) Измерение суммарного коэффициента гармонических составляющих и индивидуальных гармонических составляющих сигналов проводятся в соответствии ГОСТ 30804.4.30, ГОСТ 30804.4.7 на основе среднеквадратических значений гармонических подгрупп тока. | |||
Метрологические характеристики модификаци «ИП Марсен-ПКЭ-vvvv» (с каналами измерения тока в которых измерительная информация представлена сигналом напряжения с номинальными значениями в диапазоне от 22,50 до 5000 мВ) указаны в таблице 4 - в дополнение к таблице 2.
Номинальные значения токов для модификации «ИП Марсен-ПКЭ-vvvv» - 1ни, их долей и кратных величин рассчитываются в соответствии с формулой:
lHU = Kiu’UiH (1),
где:
Цн - номинальные значения входных сигналов напряжений, кодирующих информацию о сигнале тока, задаются в диапазоне от 22,5 до 5000 мВ;
Kiu- коэффициент с размерностью 1/Ом, учитывающий коэффициент преобразования внешнего датчика тока или электронного трансформатора тока.
При оценке метрологических характеристик модификации «ИП Марсен-ПКЭ-vvvv» коэффициент Кщ принимается заданным точно. Если коэффициент Кщ задан равным 1, то измеренные в каналах тока значения могут интерпретироваться как значения напряжений с соответствующими метрологическими характеристиками.
Таблица 4 - Метрологические характеристики модификаций «ИП Марсен-ПКЭ-vvvv» (с
каналами измерения тока в которых измерительная информация представлена сигналом напряжения с номинальными значениями в диапазоне от 22,50 до 5000 мВ) - в дополнение к таблице 2. ____ _____________
|
Наименование характеристики |
Диапазоны измерений |
Пределы и вид допускаемой основной погрешности измерений |
Примечание |
|
1 |
2 |
3 |
4 |
|
1 Сила переменного тока [Kiu-Ц], А |
от ОДЬКш-иш0 до 2-Kiu‘UiH |
относительная, % ±[0,l+0,01-(UiH/Ui-l)] | |
|
2 Сила тока основной (первой) гармоники тока [Kiu-Uii], А |
от 0,01-Kiu’UiH до 2-Kiu’UiH |
относительная, % ±[0,1+0,01 (UiH/Uii-1)] | |
|
3 Суммарный коэффициент гармонических составляющих тока3) [KJ, % |
от 0 до 200 |
0,01 • Kiu-UiH < Kiu-Ui < 2-Kiu-UiH; h от 2 до 50; Класс I по ГОСТ 30804.4.7 | |
|
абсолютная, % ±0,05 |
Ki < 1,0 | ||
|
относительная, % ±5,0 |
Ki >1,0 | ||
|
4 Коэффициент гармонической составляющей тока порядка h,3) [Ki(h)], % |
от 0 до 100 |
h от 2 до 50; 0,01-кш-им< К^Ц < 2- Кш-ищ; Класс I по ГОСТ 30804.4.7 | |
|
абсолютная, % ±0,05 |
Ki(h) < 1,0 | ||
|
относительная, % ±5,0 |
Ki(h)>l,0 | ||
|
5 Гармонической составляющей силы тока порядка h [/(Л)], А |
h от 2 до 50; Класс I по ГОСТ 30804.4.7 | ||
|
относительная, % ±5,0 |
о,озкю-и;н< к;ии; | ||
|
абсолютная, % ±0,0015KiuUiH |
Кш-Ц < 0,03-Kiu-UiH | ||
|
6 Интергармоническая составляющей силы тока порядка Ш (I ст), А |
От 0 до 0,15 Kju'UiH |
Для m от 0,5 до 50,5 с дискретностью 1,0 Класс I по ГОСТ 30804.4.7 | |
|
Абсолютная, А, ±0,0015Кю-ищ |
Ки-Ц < 0,03 Кю-ищ | ||
|
Относительная, %, ±5 |
Kiu-Uj > 0,03 Ки-Цн |
|
1 |
2 |
3 |
4 |
|
7 Сила токов прямой последовательности, нулевой последовательности и обратной последовательности основной частоты, А |
от 0 до 2-Kiu'UiH |
абсолютная, А ±0,01-KivUiH |
0,01 Ku-UiH < Ku-Ui < 2-Kju’UiH |
|
8 Коэффициент несимметрии тока по обратной последовательности [К21], %; |
от 0 до 50 % |
абсолютная 0,2 1 |
0,2-Ku-UiH < Ku-Ui < 2-Kju‘UiH 0,01 -Кш-UiH < Ku-Ui < 0,2-Ku-UiH |
|
9 Коэффициент несимметрии тока по нулевой последовательности [Koi], %• |
от 0 до 50 % |
абсолютная 0,2 1 |
0,2-Kiu-UiH < Ku-Ui < 2-Kiu’UiH O^l-Kiu-UiH^Kiu-Ui < 0,2-Kiu‘UjH |
|
10 Сила тока нейтрального провода, А |
от 0 до 2-Kju'UiH |
абсолютная, А ±0,01 Kiu-UiH |
0,01-Kiu-UiH <Kiu Ui < 2-Kju‘UiH |
|
11 Угол фазового сдвига между основными гармоническими составляющими напряжения и тока одной фазы, градус |
от 0 до 360 |
абсолютная, градус ±0,1 |
0,1-Ku-UiH < Ku-Ui < 2-Kiu’UiH 0,l-UUH<U<2-UUH |
|
12 Угол фазового сдвига между током и напряжением прямой последовательности [фин], градус |
от 0 до 360 |
абсолютная, градус ±0,2 |
0,2-Кш-UiH < Ku-Ui <2-KiirUiH 0,2‘Uuh <U<2'UUH |
|
13 Угол фазового сдвига между током и напряжением нулевой последовательности [фцю], градус |
от 0 до 360 |
абсолютная, градус ±0,2 |
0,2-Kju-UiH <_ Кщ-Ц < 2 -Kiu’UjH 0,2 UUH<U<2UUH |
|
14 Угол фазового сдвига между током и напряжением обратной последовательности [фш], градус |
от 0 до 360 |
абсолютная, градус ±0,2 |
0,2 -Ku-UiH^ Кю-Ц <2-Кш-UiH 0,2-UUh < U < 2-Uuh |
|
15 Угол фазового сдвига й-ми гармоническими составляющими фазного тока и соответствующего напряжения [фикь)], градус |
от 0 до 360 |
абсолютная, градус ±0,2 |
0,2-Кш-им< Кщ-Ц < 2-Kiu‘UiH 0,2-Uuh <U<2-UUH |
|
1 |
2 |
3 |
4 |
|
16 Активная электрическая мощность [Р], Вт, |
от 0,01РН до 2,25РН |
относительная, % |
Рн = Qh = Sh = Uh' Kiu'UiHj 0,i-uUH<u< 1,5-UUH |
|
±0,1 ±0,2 |
Kp= 1 O.OSKiu-UiHSKiu-Ui < 1,5-Kju'UiH O.Ol-Kiu-UiH^Kiu-Ui < 0,05-Kiu-UiH | ||
|
±0,15 ±0,25 % |
0,5 <|KP| < 1,0 OJ-KiuUiHSKiu-Ui < 1,5-Kju'UiH 0.02-Kiu'UiH < Kju'Ui SO.l-Kiu-UiH | ||
|
±[0,25+0,02(PH/P-l)] |
0,2 < |KP| < 0,5 0,1 ’Kju'UiH < Кщ'Ц < 1,5-K.iu'UiH | ||
|
17 Активная мощность прямой последовательности, нулевой последовательности и обратной последовательности, Вт |
от 0,01-KiuUiH-UH ДО 1,5-Kiu-UiH-UH |
абсолютная, Вт ±0,01Рн |
0,l'Kiu'UiH ^Kju'Ui < 2-Kiu-UiH |
|
18 Активная фазная мощность основной гармонической составляющей [P(i)a, P(i)B, Р(1)с], Вт |
от 0,01-Kiu'UiH' UH до 1,5-Кш-им-UH |
относительная, % |
Ph = Qh = Sh = Uh-Ih; O,1UUH<U<1,5 UUH |
|
±0,1 ±0,2 |
Kp= 1 0,05-Kiu'UiH < Kju'Ui < 1,5-Kiu'UjH 0,01-Kiu'UjH < К;и'Ц < 0,05КШ'Цн | ||
|
±0,15 ±0,25 % |
0,5<|KP|<l,0 о,1-кш-Цн<к(и-и, < 1,5-Kju'UiH 0.02-Kiu'UjH < Kju'Ui <0.1-Kiu'UiH | ||
|
±[0,25±0,02(Рн/Р-1)] |
0,2 < |Kp| < 0,5 0,1 'Kju'UiH < Kju'Ui < 1,5-Kiu'UiH |
|
1 |
2 |
3 |
4 |
|
19 Активная фазная мощность гармоник [P(h)a, Р(Ь)в, P(h)c], Вт; |
от 0,01-Kiu-UiH-U н До 1,5-Kiu’UiH-UH |
относительная ±5,0 % ±5.0 % ±10.0% |
OJ-Kiu-UiH^Kiu-Ui < 1,5-Kju‘UiH 2%<KI(h) КР= 1 КР 0.5L...1... 0.5С 2<h< 10 11 <h<50 |
|
20 Реактивная электрическая мощность, рассчитываемая геометрическим методом [Q], вар, определяемая по формуле: q = 7s2-p2 |
от 0,01 Он до 2,25Qh |
относительная, % |
o,iuUH<u< 1,5-UUH |
|
±0,2 ±0,3 |
Krp2)=1 0,05-Kiij-UiH < Kiu'Uj < 1,5-Kiu’UiH O^-Kiu-UiH^KiuUi < 0,05-Kiu-UiH | ||
|
±0,2 ±0,3 |
0,5 < |Krp| < 1,0; OJ-Kiu-UiHSKiu-Ui < 1,5-K.iu'UjH 0,05-Kiu-UiH <Kiu-Ui ^ОД-Кш-ии | ||
|
±0,3 |
0,25 <|Krp|< 0,5; OJ-Kiu-UiHSKiu-Ui < 1,5'Kiu'UiH | ||
|
21 Реактивная электрическая мощность основной гармонической составляющей [Qi], вар |
от 0,01 Он до 2,25Qh |
относительная, % |
0,lUUH<U<1.5 Uuh |
|
±0,1 ±0,2 |
Krp = 1 0,05-Kiu-UiH SKiu-Ui < 1,5-Kiu’UiH 0,01 • Kiu'UjH < Kju’Ui < 0,05-Kiu-UiH | ||
|
±0,15 ±0,25 |
0,5<|Krp|<1,0; OJ-Kiu-UiH^Kiu-Ui < 1,5-Kiu’UiH 0,02-Кш-им<Кю-и <0,1 -Kiu’UiH | ||
|
±[0,25±0,02(Q„/Q-l)] |
0,2<|Krp|<0,5; OJ-Kiu-UiH^Kiu-Ui < 1,5-Kju‘UiH | ||
|
22 Реактивная трехфазная мощность основной гармонической составляющей прямой последовательности fQcnil, вар |
от 0,01 Он до 2,25 Он |
приведенная ±1 % |
0,1 ’Kiu'UiH < Kju'Uj < 2-Kiu-UfH |
|
1 |
2 |
3 |
4 |
|
23 Полная электрическая мощность [S], В-А |
от 0,01 Sh до 2,25 SH |
относительная, % |
0,01-Кш-им< Kiu-Ui < 1,5-Kiu’UjH O,1UUH<U<1,5 Uuh |
|
±0,2 ±2,0 |
от 0,1 Sh до 2,25 Sh от 0,01 Sh до 0,1 Sh | ||
|
24 Полная трехфазная, фазная мощность основной гармонической составляющей [8(1) , S(l)a, S(1)b, S(1)C], В-A |
от 0,01 Sh до 2,25 Sh |
относительная, % |
0,01-Кю-иш< Кш-Ui < 1,5-Kiu-UiH 0,1 UUH<U<1,5 UUH |
|
±0,2 ±2,0 |
от 0,1 Sh до 2,25Sh от 0,0 ISh до 0,1 Sh | ||
|
25 Коэффициент мощности [КР] |
от минус 1,0 ДО 1,0 |
абсолютная ±0,01 |
от 0,05Рн до 2,25Ph 0,01-Кю-ищ< Kiu’Ui < 1,5-Kju-UiH |
|
26 Активная электрическая энергия прямого и обратного направления, кВт-ч |
класс точности 0,2S по ГОСТ 31819.22-2012 | ||
|
27 Активная энергия основной гармонической составляющей [Wa(i)], кВт-час; |
Пределы допускаемой относительной погрешности измерения равны пределам допускаемой относительной погрешности измерения активной электрической мощности основной гармонической составляющей | ||
|
28 Активная энергия основной гармонической составляющей прямой последовательности [Wa(i)i], кВт-час; |
Пределы допускаемой относительной погрешности измерения равны пределам допускаемой относительной погрешности измерения активной электрической мощности основной гармонической составляющей прямой последовательности | ||
|
29 Реактивная электрическая энергия прямого и обратного направления, квар-ч |
класс точности 1 по ГОСТ 31819.23-2012. Значение реактивной электрической энергии рассчитывается на основе значения реактивной электрической мощности, определяемой геометрическим методом. | ||
|
30 Реактивная энергия основной гармонической составляющей [Wp(i)], квар-час; |
Пределы допускаемой относительной погрешности измерения равны пределам допускаемой относительной погрешности измерения реактивной электрической мощности основной гармонической составляющей. | ||
|
31 Реактивная энергия основной гармонической составляющей прямой последовательности [Wp(i)i], квар-час; |
Пределы допускаемой относительной погрешности измерения равны пределам допускаемой относительной погрешности измерения реактивной электрической мощности основной гармонической составляющей прямой последовательности. | ||
Примечания:
1) иы - номинальные значения входных сигналов напряжений, кодирующих информацию о сигнале тока, задаются в диапазоне от 22,5 до 5000 мВ; Кщ -коэффициент преобразования (1/Ом)
2) Krp = Q/S - коэффициент реактивной мощности.
3) Измерение суммарного коэффициента гармонических составляющих и индивидуальных гармонических составляющих сигналов проводятся в соответствии
ГОСТ 30804.4.30, ГОСТ 30804.4.7 на основе среднеквадратических значений гармонических подгрупп тока.___________________________________________________
Пределы допускаемых дополнительных погрешностей измерений при изменении температуры окружающего воздуха в рабочих условиях применения на каждые 10 °C равны 20 % от значений пределов соответствующих основных погрешностей измерения величин, указанных в таблицах 2, 3 и 4.
Общие технические характеристики модификаций ИП приведены в таблице 5.
Таблица 5.
|
Характеристика |
Значение |
|
Габаритные размеры (длина, ширина, высота), мм, не более |
144 х 144 х 78 |
|
Мощность, потребляемая по цепи питания, В А, не более |
15 |
|
Степень защиты корпуса по ГОСТ 14254 |
IP20 |
|
Масса, кг, не более |
1,0 |
|
Среднее время наработки на отказ То, ч |
120000 |
|
Средний срок службы, лет |
25 |
|
Нормальные условия применения, °C |
23 ±5 |
|
Рабочие условия применения, °C |
от минус 10 до плюс 55 |
|
Относительная влажность воздуха, не более, % |
90 при 25 °C |
|
Диапазон атмосферного давления, мм рт. ст. (кПа) |
537-800 (70- 106,7) |
Знак утверждения типа
Знак утверждения типа наносится на щиток ИП офсетной печатью (или другим способом, не ухудшающим качества) и на титульный лист формуляра типографским способом.
Комплектность
В таблице 6 приведен состав комплекта поставки ИП. Таблица 6
|
Наименование |
Обозначение |
Кол-во |
|
Преобразователи измерительные «ИП Марсен-ПКЭ» |
МС2. 725.500 |
1 шт. |
|
Скоба с винтом |
2 шт. | |
|
Клеммник 2EDGKM-5.08-12P |
1 шт. | |
|
Клеммник 2EDGK-7,62-05P |
1 шт. | |
|
Клеммник 15EDGK-5.08-03P |
1 шт. | |
|
Формуляр |
МС2.725. 500 ФО |
1 экз. |
|
Руководство по эксплуатации^ |
МС2.725. 500 РЭ |
1 экз. |
|
Методика поверки |
МП 2203-0295-2015 |
1 экз. |
|
Упаковка |
1 шт. | |
|
Дополнительные принадлежности: | ||
|
Кабель Ethernet для связи с ПК |
1 шт. | |
|
«ANTENNA 2.4GHZ» для WiFi |
1 шт. | |
|
Примечания: 1) Дополнительные принадлежности поставляются в соответствии с договором поставки. 2) Ремонтная (поверочная) документация поставляется по требованию организаций, производящих ремонт (поверку). | ||
Поверка
осуществляется по документу МП 2203-0295-2015 «Преобразователей измерительных «ИП Марсен-ПКЭ». Методика поверки», утвержденной ФГУП «ВНИИМ им. Д.И.Менделеева» в марте 2016 г.
Основные средства поверки:
- установка поверочная универсальная «УППУ-МЭ 3.1КМ» (ФИФОЕИ № 57346-14) или аналогичная.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке и в виде мастичной пломбы в гнезде крепежного винта крепления задней крышки ИП.
Сведения о методах измерений
Методы измерений изложены в Руководстве по эксплуатации МС2.725.500 РЭ.
Нормативные документы
ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия".
ГОСТ 32144-2013 "Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения".
ГОСТ 33073-2014 "Электрическая энергия. Совместимость технических средств электромагнитная. Контроль и мониторинг качества электрической энергии в системах электроснабжения общего назначения".
ГОСТ 30804.4.30-2013 (IEC 61000-4-30.2008) "Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии".
ГОСТ 30804.4.7-2013 (IEC 61000-4-7.2009) "Совместимость технических средств электромагнитная. Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств".
ГОСТ Р 8.655-2009 ТСЙ. Средства измерений показателей качества электрической энергии. Общие технические требования".
ТУ 4226-056-49976497-2015 "Преобразователи измерительные «ИП Марсен-ПКЭ».
Технические условия".
Смотрите также
