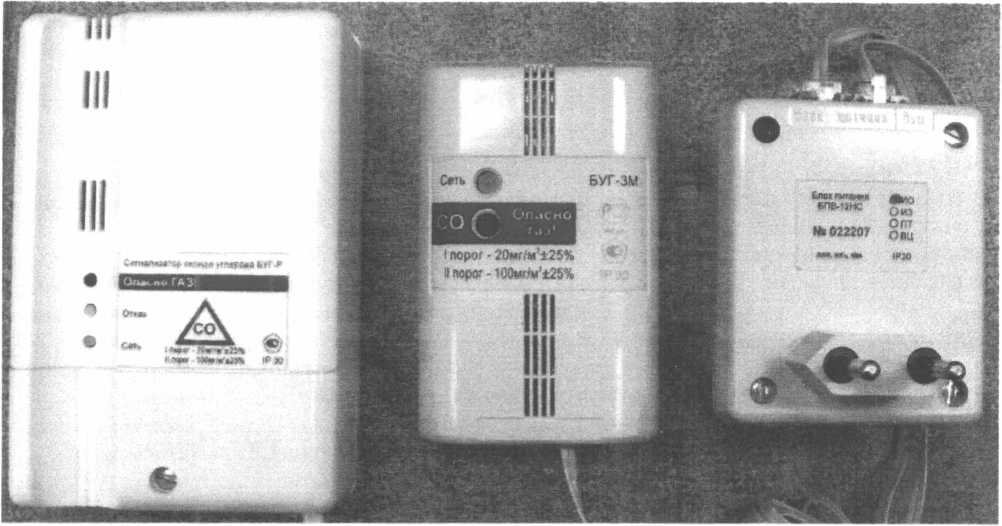

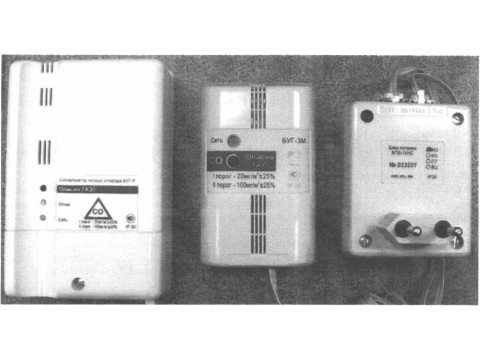

Сигнализаторы оксида углерода "БУГ"

Назначение

Сигнализаторы оксида углерода «БУГ» предназначены для измерений массовой концентрации оксида углерода и сигнализации о превышении предельно-допустимых концентраций оксида углерода в воздухе.

Описание

Сигнализаторы оксида углерода «БУГ» (далее - сигнализаторы) представляют собой стационарные автоматические одноканальные приборы непрерывного действия.

Принцип действия сигнализаторов - электрохимический, основанный на реакции оксида углерода с компонентами электрохимического датчика, вырабатывающего электрический сигнал пропорциональный концентрации оксида углерода;

Способ отбора пробы - диффузионный.

Конструктивно сигнализаторы выпускаются в двух исполнениях:

- двухблочные, с выносным блоком питания;

- моноблочные, со встроенным блоком питания.

Сигнализаторы в двухблочном исполнении состоят из блока датчика и блока питания, соединенных кабелем с разъемами.

Дополнительно к сигнализатору могут подключаться клапан электромагнитный и устройство сигнальное дублирующее (УСД).

Таблица 1 - Исполнения сигнализатора БУГ

Примечания:

1) Электрическое питание блока датчика моноблочных исполнений сигнализатора может осуществляться от внешнего источника питания постоянного тока напряжением (12±2) В.

2) Напряжение сигнала, выдаваемое сигнализаторами БУГ-Р на внешние исполнительные устройства, зависит от положения установленных перемычек (джамперов) в клеммном отсеке. Перемычки устанавливаются потребителем в зависимости от примененного клапана в соответствии с указаниями руководства по эксплуатации.

3) * у Сигнализатора "БУГ-2М", изготовленного для комплектации системы САОГ, дан-ное напряжение отсутствует, т.к. не используется в работе.__________________________________

Сигнализатор обеспечивает следующие виды сигнализации:

- по уровню "Порог I" (предупредительная сигнализация):

а) выработку прерывистого светового (светодиод красного цвета) сигнала блоком датчика сигнализатора / сигнализатором моноблочного исполнения и УСД (при наличии);

б) выработку прерывистого звукового сигнала блоком датчика сигнализатора / сигнализатором моноблочного исполнения и УСД (при наличии);

в) изменение состояния (замыкание) цепи контактов клеммника "Порог I" .сигнализатора БУГ-Р;                                                              .        л/ .

- по уровню "Порог П" (аварийная сигнализация):

г) выработку непрерывного светового (светодиод красного цвета) сигнала блоком Дат^ чика сигнализатора / сигнализатором моноблочного исполнения и УСД Шри Нжтичии);

д) выработку непрерывного звукового сигнала блоком датчика сигнализатора / сигнализатором моноблочного исполнения и УСД (при наличии);

е) изменение выходного сигнала в соответствии с таблицей 1;

ж) изменение состояния (размыкание) цепи контактов клеммника "Порог И" сигнализатора БУГ-Р.

Степень защиты сигнализатора по ГОСТ 14254 IP 30.

Программное обеспечение

Сигнализаторы имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задачи выдачи сигнализации о превышении предельнодопустимых концентраций оксида углерода в воздухе.

Программное обеспечение сигнализатора идентифицируется посредством указания версии микропрограммы контроллера на наклейке на плате сигнализатора.

Идентификационные данные встроенного программного обеспечения приведены в таблице 2.

Таблица 2 - Идентификационные данные встроенного программного обеспечения

Влияние встроенного программного обеспечения сигнализаторов учтено при нормировании метрологических характеристик.

Сигнализаторы имеют:Дф^ту встроенного программного обеспечения от преднамеренных или непреднамеДенцЩх изменений. Уровень защиты соответствует уровню «С» по МИ 3286-2010. ‘     \        ‘

Метрологические и технически характеристики

1) Пороги срабатывания сигнализатора, массовая концентрация оксида углерода, мг/м3:

- порог I (предупредительная сигнализация)

- порог II (аварийная сигнализация)

2) Пределы допускаемой основной абсолютной погрешности сигнализатора, массовая концентрация оксида углерода, мг/м3:

- по уровню порог I

- по уровню порог II

3) Пределы допускаемой дополнительной абсолютной погрешности сигнализатора от изменения температуры окружающей и анализируемой сред в пределах рабочих условий эксплуатации, в долях от пределов допускаемой основной абсолютной погрешности                                                    1,5

4) Время срабатывания сигнализатора, с, не более

5) Время прогрева сигнализатора, мин, не более

6) Напряжение питания

- сигнализатора переменным током частотой (50±1) Гц, В                      220±22

- блока датчика от внешнего источника постоянного тока, В

7) Потребляемая электрическая мощность (при напряжении питания 220 В), В-А, не более:

- сигнализатора

- блока датчика

8) Уровень звукового давления сигнала по оси звукоизлучателя на расстоянии 1 м от лицевой поверхности блока датчика сигнализатора при общем уровне шумов не более 50 дБ должен быть не менее, дБ

9) Интервал времени непрерывной работы без контроля и регулировки порогов срабатывания должен быть не более 1 года.

10) Габаритные размеры и масса сигнализатора приведены в таблице 3.

Таблица 3

11) Средний срок службы (без учета срока службы сенсора

оксида углерода), лет

12) Средний срок службы датчика оксида углерода, лет

13) Средняя наработка на отказ (при этом допускается за

мена сенсора оксида углерода, выработавшего свой ресурс), ч                         20 000

Условия эксплуатации:

диапазон температур окружающей среды, С                              от 0 до 50

диапазон относительной влажности воздуха, %     \    ?                от 30 до 80

диапазон атмосферного давления, кПа           h \                     от 84 до 107

■ ’                  > ".         \ \            ■ JI

Z

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации, на лицевую поверхность сигнализатора (блок датчика) в виде оттиска клейма.

Комплектность

Таблица 4

Поверка

осуществляется по документу МП-242-1096-2010 «Сигнализаторы оксида углерода «БУГ».

Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» «14» декабря 2010 г. с изменением № 1 от «04» сентября 2015 г.

Основные средства поверки: стандартные образцы состава газовые смеси оксид углерода - воздух (ГСО 10242-2013) в баллонах под давлением, выпускаемые по ТУ 6-16-2956-92.

Сведения о методиках (методах) измерений                     I

Методика измерений приведена в документе «Сигнализаторы оксида углерода «БУГ». Руководство по эксплуатации» КДБВ.407729.007 РЭ, 2010 г?

....... V>l

Нормативные документы

1 ГОС ГР 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

2 ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

3 ТУ 4215-003-47728080-01 Сигнализаторы оксида углерода «БУГ». Технические условия.
