Сигнализаторы загазованности СИКЗ

Назначение

Сигнализаторы загазованности СИКЗ (далее - сигнализаторы) предназначены для выдачи сигнализации о превышении установленного значения довзрывоопасной концентрации горючих газов (метана или пропан - бутановой смеси) в воздухе и выдачи управляющего воздействия на исполнительное устройство.

Описание

Сигнализаторы являются стационарными автоматическими одноканальными приборами непрерывного действия.

Принцип работы сигнализатора

- для двухблочного исполнения - термохимический, основанный на измерении теплового эффекта от сгорания анализируемого компонента на поверхности катализатора;

- для моноблочного исполнения - полупроводниковый, основанный на изменении сопротивления полупроводникового чувствительного элемента при наличии определяемого компонента в анализируемой среде.

Способ забора пробы - диффузионный.

Конструктивно сигнализаторы выпускаются двух исполнений: .

- двухблочные, с выносным блоком питания;

- моноблочные, со встроенным блоком питания.

Сигнализаторы в двухблочном исполнении состоят из блока датчика и блока питания, соединенных кабелем с разъемами. Блоки датчика сигнализаторов взаимозаменяемые.

Дополнительно к сигнализатору могут подключаться клапан электромагнитный и устройство сигнальное дублирующее (УСД).

Перечень выпускаемых исполнений сигнализаторов указан в таблице 1.

Таблица 1 - Исполнения сигнализатора СИКЗ

Блок датчика сигнализатора обеспечивает следующие виды сигнализации:

1) Сигнализаторы с одним порогом:

- непрерывная световая (красного цвета);

- непрерывная (или с периодическим изменением высоты тона) звуковая;

- изменение выходного сигнала в соответствии с таблицей 1.

2) Сигнализаторы с двумя порогами:

по уровню "порог I"

- прерывистая световая (светодиод красного цвета);

- прерывистая звуковая.

по уровню "порог П"

- непрерывная световая (светодиод красного цвета);

- непрерывная звуковая;

- изменение выходного сигнала в соответствии с таблицей 1.

Степень защиты сигнализаторов по ГОСТ 14254 IP 30.

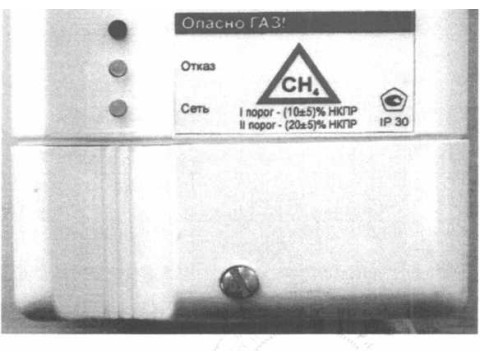

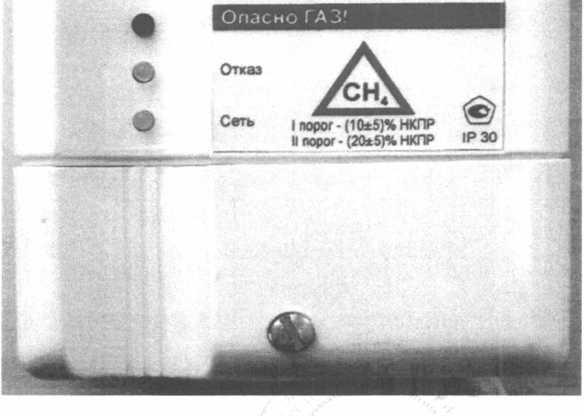

Внешний вид сигнализатора приведен на рисунке 1.

Сигнализатор СИКЗ-Р-П

Рисунок 1 - Внешний вид сигнализатора (на примере исполнения СЙКЗ-Р-П)

Программное обеспечение

Сигнализаторы имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задачи выдачи сигнализации о превышении установленного значения довзрывоопасной концентрации горючих газов.

Программное обеспечение сигнализатора идентифицируется посредством указания версии микропрограммы контроллера на наклейке на плате сигнализатора.

Идентификационные данные встроенного программного обеспечения приведены в таблице 2.

Таблица 2 - Идентификационные данные встроенного программного обеспечения

Влияние встроенного программного обеспечения сигнализаторов учтено при нормировании метрологических характеристик.

Сигнализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты соответствует уровню «С» по МИ 3286-2010.

Метрологические и технически характеристики

1) Порог срабатывания сигнализатора, % НКПР (по метану):

- для сигнализатора с одним порогом (кроме исполнения СИКЗ-С)             10 (20)

- для сигнализатора исполнения СИКЗ-С

- для сигнализатора с двумя порогами:

Порог I

Порог II

Примечания:

- значение, указанное в скобках, может устанавливаться по требованию заказчика;

- значение НКПР для метана по ГОСТ Р 51330.19-99.

2) Пределы допускаемой абсолютной погрешности срабатывания сигнализатора, % НКПР (по метану)

и

±5

3) Диапазон сигнальных концентраций при контроле природного и сжиженного газов для сигнализаторов исполнений СИКЗ-С с порогом срабатывания по

метану 10 % НКПР, % НКПР                                          от 5 до 23

4) Время срабатывания сигнализатора, с, не более

5) Время прогрева сигнализатора, мин, не более

6) Уровень звукового давления по оси звукового

излучателя на расстоянии 1 м (при уровне шума не более 50 дБ),

дБ, не менее                                                              7

7) Интервал времени работы сигнализаторов без регулировки

порога срабатывания, месяцев, не менее

8) Напряжение питания:

- сигнализатора в двухблочном исполнении и в моноблочном исполнении, переменным током частотой (50±1) Гц, В                                     220±22

- блока датчика от внешнего источника нестабилизированного напряжения постоянного тока, В

9) Электрическая мощность, В А, не более:

- потребляемая сигнализатором

- потребляемая блоком датчика

10) Габаритные размеры и масса сигнализатора приведены в таблице 3.

Таблица 3

11) Средняя наработка на отказ, ч

12) Средний срок службы, лет

Условия эксплуатации:

диапазон температур окружающей среды, С                         от 1 до 45

диапазон относительной влажности воздуха, %                       от 30 до 80

диапазон атмосферного давления, кПа                              от 84 до 107

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на лицевую поверхность блока датчика сигнализатора (для двухблочного исполнения) или лицевую панель сигнализатора моноблочного исполнения.

Комплектность

Комплект поставки сигнализатора представлен в таблице 4. i I

Таблица 4

Поверка

осуществляется по документу МП-242-1068-2010 "Сигнализаторы загазованности СИКЗ. Методика поверки", разработанному и утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" "27" сентября 2010 г. с извещением об изменении № 1 от 04.09.2015 г.

Основные средства поверки: стандартные образцы состава газовые смеси метан - воздух (ГСО 10257-2013) в баллонах под давлением, выпускаемые по ТУ 6-16-2956-92.

Сведения о методах измерений

Методика измерений приведена в документе «Сигнализаторы загазованности СИКЗ. Руководство по эксплуатации» КДБВ.407729.002 РЭ, 2010 г.

Нормативные документы

1 ГОСТ 27540-87 Сигнализаторы горючих газов и паров термохимические. Общие технические условия.                          ,

2 ГОСТР 52931-2008 Приборы контроля и| регулирования технологических процессов. Общие технические условия.

Vol

3 ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

4 ТУ 4215-009-07566348-05 Сигнализаторы загазованности СИКЗ. Технические условия.
