Газоанализаторы кислорода и оксида углерода ПКГ-4 модификаций ПКГ-4 В, ПКГ-4 Н, ПКГ-4/Х

Назначение

Газоанализаторы кислорода и оксида углерода ПКГ-4 модификаций ПКГ-4 В, ПКГ-4 Н, ПКГ-4 /X предназначены для измерений объемной доли кислорода или массовой концентрации оксида углерода в неагрессивных газовых смесях.

Описание

Газоанализаторы кислорода и оксида углерода ПКГ-4 модификаций ПКГ-4 В, ПКГ-4 Н, ПКГ-4 /X (далее - газоанализаторы) представляют собой малогабаритные автоматические приборы непрерывного действия.

Принцип действия газоанализаторов - электрохимический.

Способ отбора пробы - диффузионный или принудительный, с помощью встроенного побудителя расхода или за счет избыточного давления в точке отбора пробы.

Выпускаются три модификации газоанализаторов:

- ПКГ-4 В - переносной, одноканальный, одноблочный, со встроенным датчиком, с цифровой индикацией показаний, с функцией электронного регистратора;

- ПКГ-4 И - переносной, одноканальный, с выносным датчиком, с цифровой индикацией показаний, с функцией электронного регистратора.

- ПКГ-4 /X - стационарный, многоканальный, где X - количество измерительных каналов (до 8), с выносным датчиком (датчиками), с цифровой индикацией показаний, с функцией электронного регистратора, с функцией регулирования.

Кроме того, каждая модификация выпускается в нескольких исполнениях, перечень исполнений и их основные конструктивные особенности приведены в таблице 1.

Таблица 1 - Конструктивные особенности модификаций и исполнений газоанализаторов

J UI VI J

Примечание - в обозначениях исполнений газоанализаторов используются следующие символы:

- для модификации ПКГ-4 В: М - металлический корпус; П - пластмассовый корпус; Т - сенсорный TFT дисплей; Д - диффузионный отбор пробы; К - кислород; СО - оксид углерода;

- для модификации ПКГ-4 Н: М - металлический корпус; П - пластмассовый корпус; Т - сенсорный TFT дисплей; К - кислород; СО - оксид углерода;

- для модификации ПКГ-4 /X: X - количество каналов измерения (от 1 до 8); Y - количество релейных (Р) каналов управления (от 0 до 16); Z - количество аналоговых (А) выходов (от 0 до 16); Щ - стационарное щитовое исполнение в корпусе с одним светодиодным индикатором; Щ2 - стационарное щитовое исполнение в корпусе с двумя светодиодными индикаторами; С - стационарное настольное исполнение корпусе с тремя светодиодными индикаторами; Т - стационарное настольное исполнение с сенсорным TFT-дисплеем; К - кислород; СО - оксид углерода.

Газоанализаторы имеют выходные сигналы:

- показания цифрового дисплея (жидкокристаллического или светодиодного);

- цифровой выход, интерфейс RS-232, R.S-485, USB, Ethernet;

- аналоговый выход по току 4...20 мА, 0.. .5 мА, 0..20 мА, только для ПКГ-4 /X.

Газоанализаторы обеспечивают звуковую и световую сигнализацию о достижении содержания определяемых компонентов двух настраиваемых порогов срабатывания.

Газоанализаторы выполняют следующие основные функции:

- измерения объемной доли кислорода или массовой концентрации оксида углерода;

- световой и звуковой сигнализации достижения установленных пороговых значений;

- электронного регистратора;

- регулирования (только для ПКГ-4 /X).

Газоанализаторы выполнены в общепромышленном исполнении. Степень защиты от проникновения воды, пыли и посторонних твердых частиц не ниже IP 40 по ГОСТ 14254-96.

Внешний вид газоанализаторов приведен на рисунках 1-3.

Внешний вид выносных измерительных преобразователей приведен на рисунке 4.

Схема пломбировки выносных измерительных преобразователей приведена на рисунке 5.

Рекомендуемые места нанесения знака поверки приведены на рисунке 6 (знак поверки наносится в том случае, если условия эксплуатации обеспечивают сохранность знака в течение всего интервала между поверками).

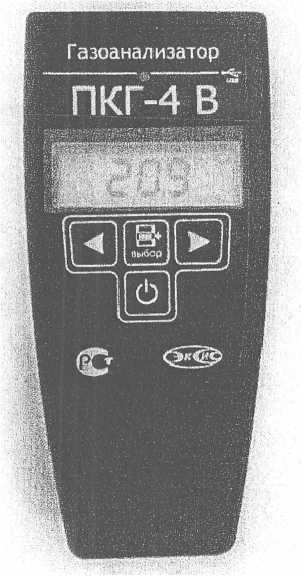

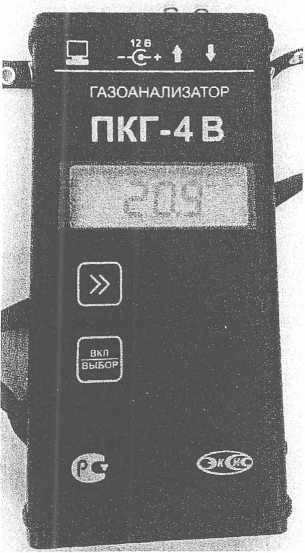

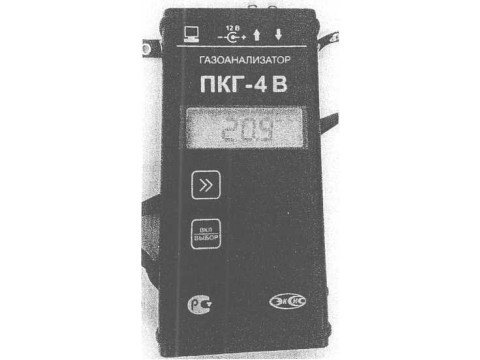

а) исполнение ПКГ-4 В-К-М

♦ ♦

Газоанализатор

ПКГ-4 В

б) исполнение ПКГ-4 В-К-П

Газоанализатор

ПКГ-4 В

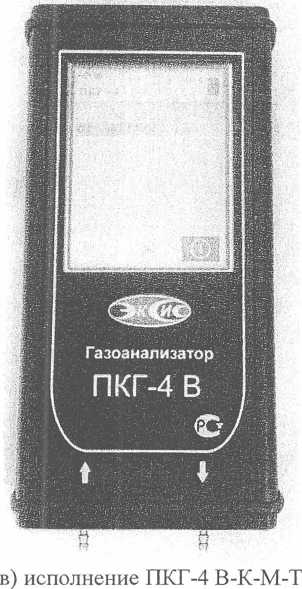

в) исполнение ПКГ-4 В-К-М-Т

г) исполнение ПКГ-4 В-К-П-Д

Рисунок 1 - Газоанализаторы кислорода и оксида углерода ПКГ-4 модификации ПКГ-4 В исполнений ПКГ-4 В-К-М, ПКГ-4 В-К-П, ПКГ-4 В-К-М-Т, ПКГ-4 В-К-П-Д, внешний вид (исполнения ПКГ-4 В-СО-М, ПКГ-4 В-СО-П, ПКГ-4 В-СО-М-Т, ПКГ-4 В-СО-П-Д имеют аналогичный внешний вид и отличаются маркировкой на шильдике и показаниями на дисплее)

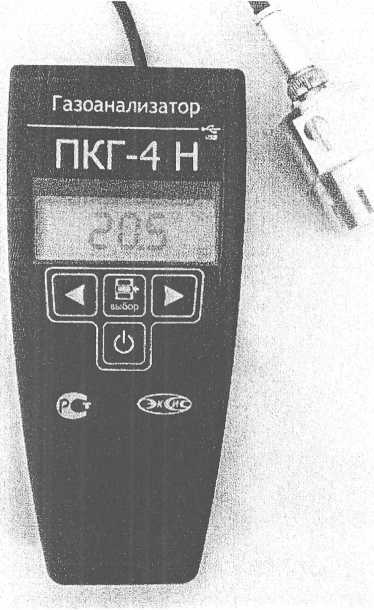

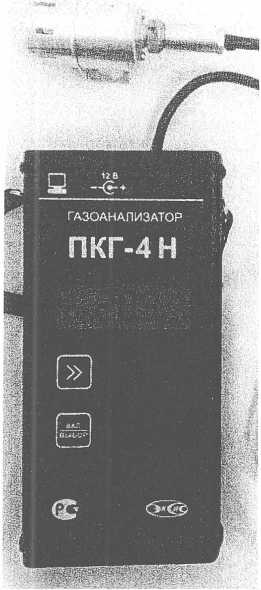

а) исполнение ПКГ-4 Н-К-М

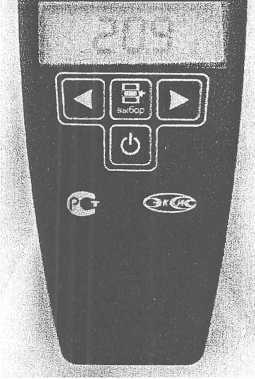

б) исполнение ПКГ-4 Н-К-П

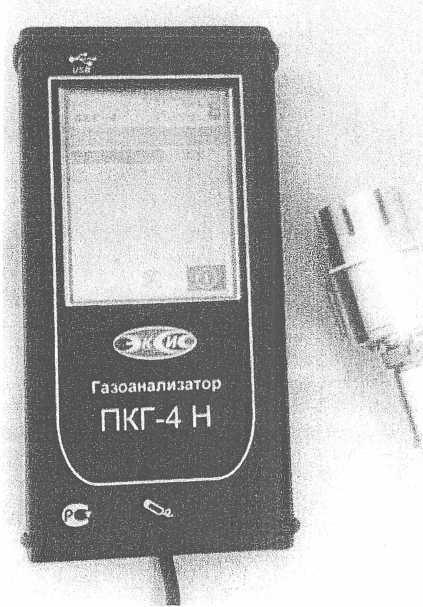

в) исполнение ПКГ-4 Н-К-М-Т

Рисунок 2 - Г азоанализаторы кислорода и оксида углерода ПКГ-4 модификации ПКГ-4 Н исполнений ПКГ-4 Н-К-М, ПКГ-4 Н-К-П, ПКГ-4 Н-К-М-Т, внешний вид

(исполнения ПКГ-4 Н-СО-М, ПКГ-4 Н-СО-П, ПКГ-4 Н-СО-М-Т имеют аналогичный внешний вид и отличаются маркировкой на шильдике и показаниями на дисплее)

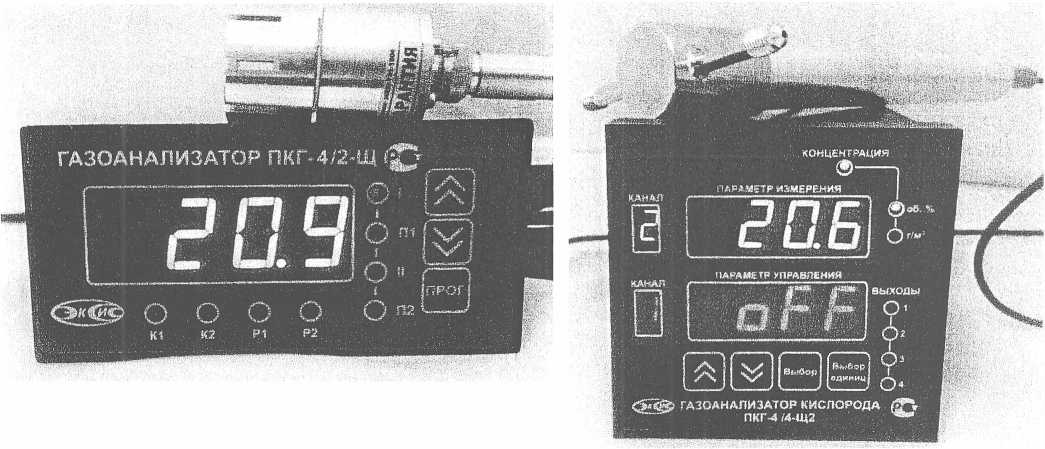

а) исполнение ПКГ-4/2-Щ-К-2Р (одноканальный)

б) исполнение ПКГ-4 /4-Щ2-К-4Р (четырехканальный, на фото показан только один измерительный преобразователь)

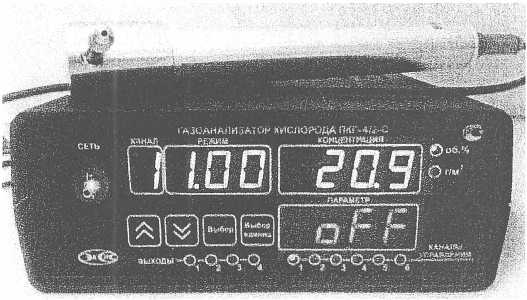

в) исполнение ПКГ-4 /2-С-К-4Р-2А (двухканальный, на фото показан только один измерительный преобразователь)

Рисунок 3 - Газоанализаторы кислорода и оксида углерода ПКГ-4 модификацииПКГ-4 /X, внешний вид (на примере одноканального, двухканального и четырехканального исполнений не кислород)

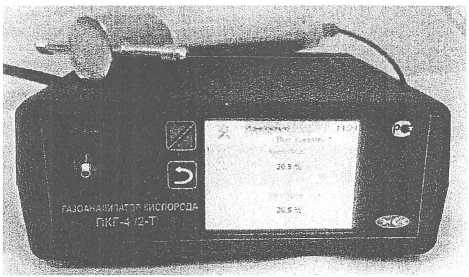

г) исполнение ПКГ-4 /2-Т-К-4Р-2А (двухканальный, на фото показан только один измерительный преобразователь)

ЛИСТ J№ б

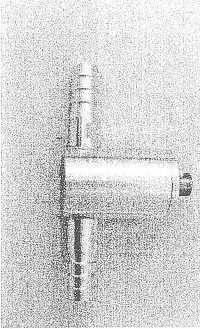

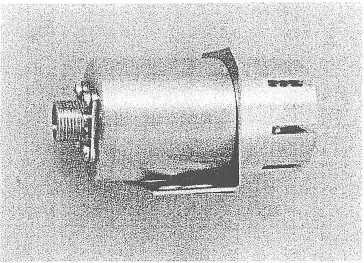

а) ИПК-01, ИПМУ-01

б) ИПК-02, ИПМУ-02

в) ИПК-03, ИПМУ-03

г) ИПК-04, ИПМУ-04

Рисунок 4 - Измерительные преобразователи ИПК-01.. .ИПК-04, ИПМУ-01.. .ИПМУ04

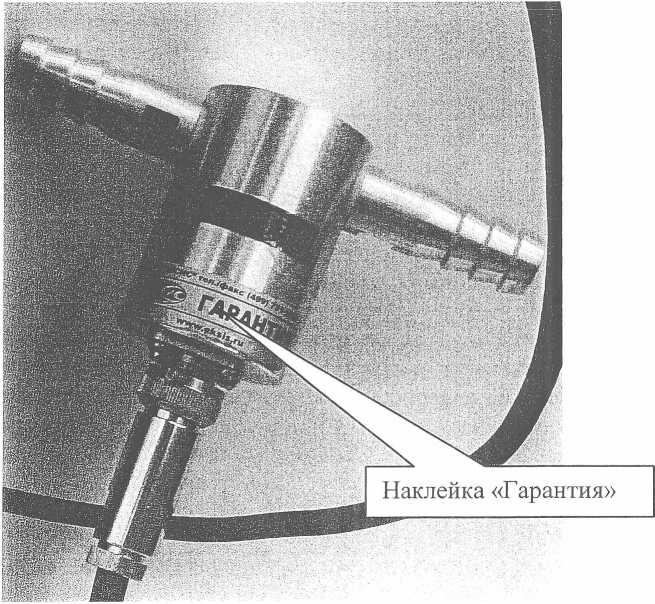

Рисунок 5 - Схема пломбировки выносного измерительного преобразователя

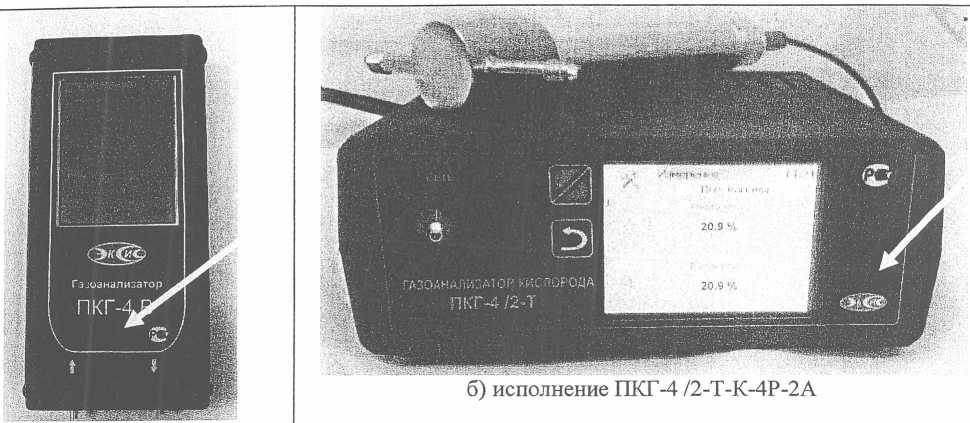

а) исполнение ПКГ-4 В-К-М-Т

Рисунок 6 - Рекомендуемые места нанесения знака поверки

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение.

Встроенное программное обеспечение разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны и идеи тифицируется при включении газоанализатора путем вывода на дисплей номера версии.

Встроенное ПО обеспечивает следующие основные функции:

- обработку и передачу измерительной информации от первичного измерительного пре образователя (сенсора);

- отображение результатов измерений на дисплее;

- формирование выходных аналогового и цифрового сигналов;

- формирование релейного выходного сигнала;

- самодиагностику аппаратной части газоанализатора;

- корректировку нулевых показаний и чувствительности.

Встроенное ПО газоанализатора реализует следующие расчетные алгоритмы:

1) вычисление значений содержания определяемых компонентов в анализируемой сре по данным от первичного измерительного преобразователя;

2) вычисление значений выходного аналогового сигнала;

3) сравнение результатов измерений с предварительно заданным пороговым уровней формирование релейного выходного сигнала в случае превышения порогового значения;

4) непрерывную самодиагностику аппаратной части газоанализатора.

Газоанализаторы могут работать с автономным ПО «EksisVisualLab» устанавливают ся на персональный компьютер под управлением операционной систс Microsoft WindowsXP/7/8.

Идентификационные данные ПО газоанализаторов приведены в таблице 2.

'Таблица 2

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.

Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты по Р 50.2.077—2014 встроенного программного обеспечения соответствует уровню «средний».

Технические характеристики

1) Диапазоны измерений, пределы допускаемой основной погрешности и номинальное время установления показаний газоанализаторов приведены в таблицеЗ.

Таблица 3

F

'Таблица 4

Примечание - * - относительно условий, при которых проводилось определение основной по-грешности.

4) Время прогрева газоанализатора, мин, не более                                      5

5) Предел допускаемого изменения выходного сигнала стационарного газоанализатора в течение 24 ч непрерывной работы, в долях от предела допускаемой основной погрешности 0,5 6) Предел допускаемого изменения выходного сигнала переносного газоанализатора в течение 8 ч непрерывной работы, в долях от предела допускаемой основной погрешности 0,5

7) Время непрерывной работы портативных газоанализаторов от комплекта полностью заряженных аккумуляторов, ч, не менее                                                  8
