Газоанализаторы диоксида углерода ПКУ-4 модификаций ПКУ-4 В, ПКУ-4 Н, ПКУ-4/Х

Назначение

Газоанализаторы диоксида углерода ПКУ-4 модификаций ПКУ-4 В, ПКУ-4 Н, ПКУ-4/ X предназначены для измерений объемной доли диоксида углерода в неагрессивных газовых смесях.

Описание

Газоанализаторы диоксида углерода ПКУ-4 модификаций ПКУ-4 В, ПКУ-4 И. ПКУ-4 / X (далее - газоанализаторы) представляют собой малогабаритные автоматические приборы непрерывного действия.

Принцип действия газоанализаторов оптический инфракрасный.

Способ отбора пробы - диффузионный или принудительный, с помощью встроенного побудителя расхода или за счет избыточного давления в точке отбора пробы.

Выпускаются три модификации газоанализаторов:

- ПКУ-4 В переносной, одноканальный, одноблочный, со встроенным датчиком, с цифровой индикацией показаний, с функцией электронного регистратора;

- ПКУ-4 Н - переносной, одноканальный, с выносным датчиком, с цифровой индикацией показаний, с функцией электронного регистратора.

- ПКУ-4 / X - стационарный, многоканальный, где X - количество измерительных каналов (до 8). с выносным датчиком (датчиками), с цифровой индикацией показаний, с функцией электронного регистратора, с функцией регулирования.

Кроме того, каждая модификация выпускается в нескольких исполнениях, перечень модификаций и исполнений и их основные конструктивные особенности приведены в таблице 1.

Таблица 1 - Конструктивные особенности модификаций и исполнений газоанализаторов

Газоанализаторы имеют выходные сигналы:

- показания цифрового дисплея (жидкокристаллического или светодиодного);

- цифровой выход, интерфейс RS-232, RS-485, USB, Ethernet;

- аналоговый выход по току 4.. .20 мА, 0.. .5 мА, 0..20 мА, только для ПКУ-4 /X.

Газоанализаторы обеспечивают звуковую и световую сигнализацию о достижении объемной долей диоксида углерода двух настраиваемых порогов срабатывания.

Газоанализаторы выполняют следующие основные функции:

- измерения объемной доли диоксида углерода;

- световой и звуковой сигнализации достижения установленных пороговых значений;

- электронного регистратора;

- регулирования (только для ПКУ-4 /X).

Газоанализаторы выполнены в общепромышленном исполнении. Степень защиты от проникновения воды, пыли и посторонних твердых частиц не ниже IP 40 по ГОСТ 14254-96.

В нешний вид газоанализаторов приведен на рисунках 1-3. Место и способ опломбирования выносного измерительного преобразователя газоанализатора приведено на рисунке 4.

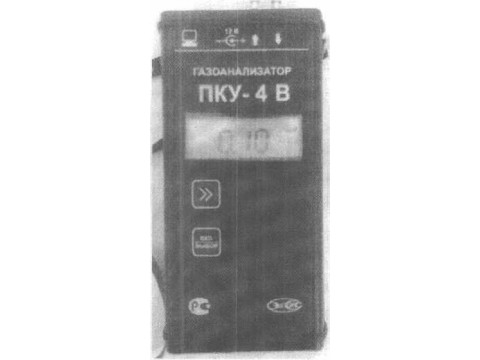

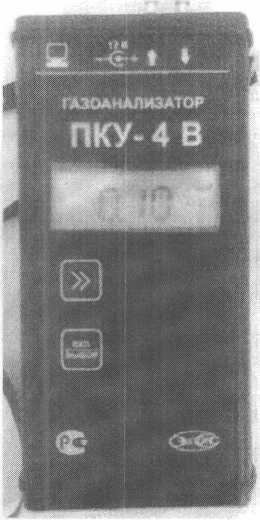

а) исполнение ПКУ-4 В-М

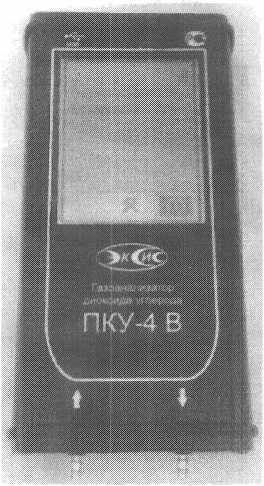

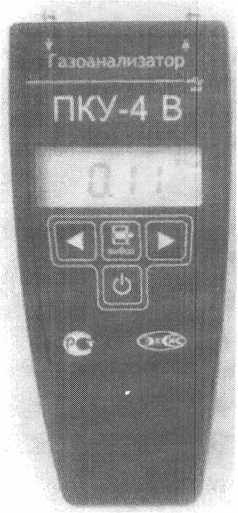

б) исполнение ПКУ-4 В-П

в) исполнение ПКУ-4 В-М-Т

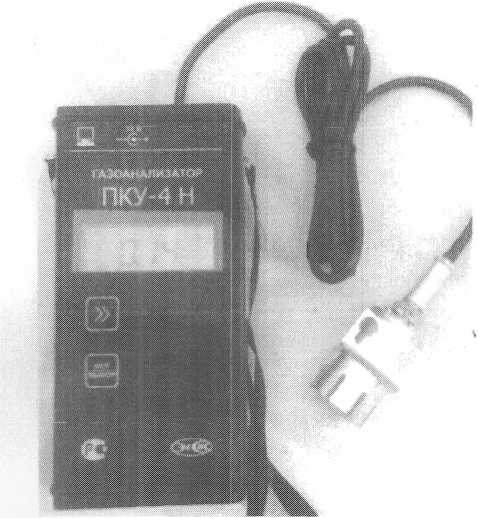

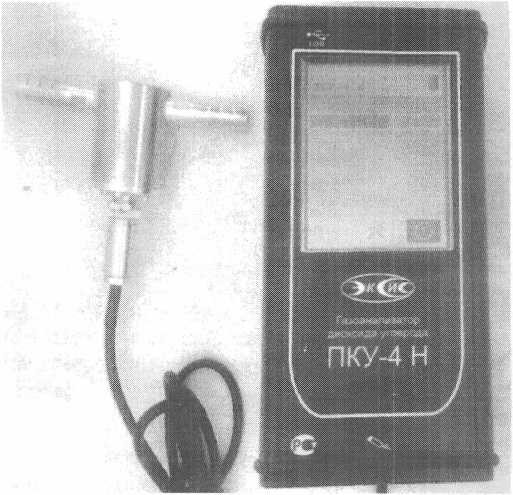

а) исполнение ПКУ-4 Н-М

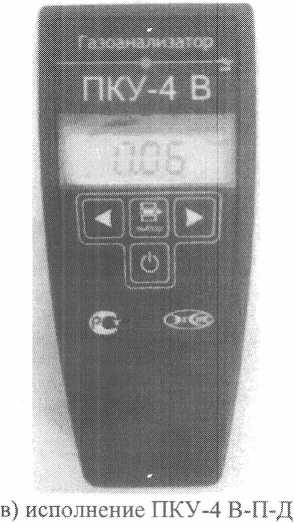

Рисунок 1.......Газоанализаторы диоксида углерода ПКУ-4 модификации ПКУ-4 В исполнений ПКУ-

4 В-М, ПКУ-4 В-П, ПКУ-4 В-М-Т, ПКУ-4 В-П-Д, внешний вид

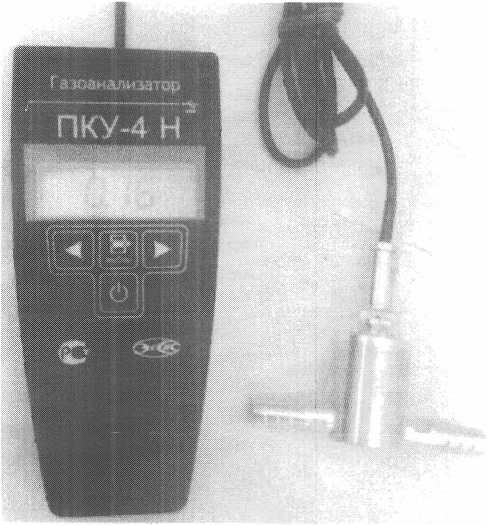

б) исполнение ПКУ-4 Н-П

в) исполнение ПКУ-4 Н-М-Т

Рисунок 2 - Газоанализаторы диоксида углерода ПКУ-4 модификации ПКУ-4 Н исполнений ПКУ-4 Н-М, ПКУ-4 Н-П, ПКУ-4 Н-М-Т, внешний вид

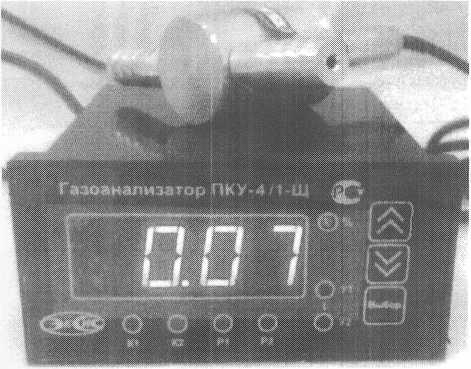

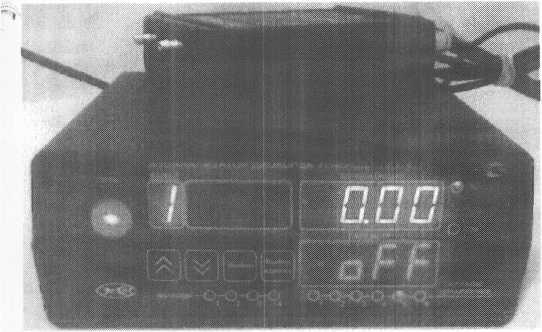

а) исполнение ПКУ-4/1-Щ (одноканальный)

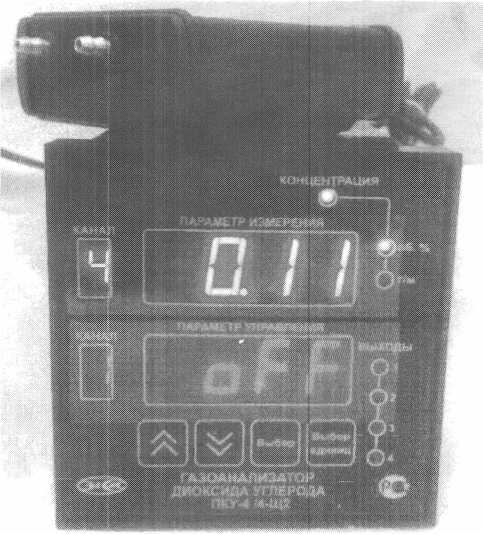

б) исполнение ПКУ-4 /4-Щ2 (четырехканальный, на фото показан только один измерительный преобразователь)

в) исполнение ПКУ-4 /2-С (двухканальный, на фото показан только один измерительный преобразователь)

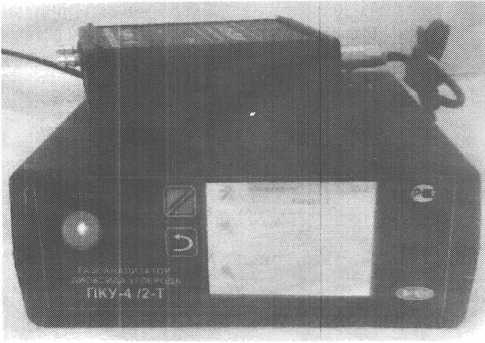

г) исполнение ПКУ-4 /2-Т (двухканальный, на фото показан только один измерительный преобразователь)

Рисунок 3 - Газоанализаторы диоксида углерода ПКУ-4 модификации ПКУ-4 /X, внешний вид (на примере одноканального, двухканального и четырехканального исполнений)

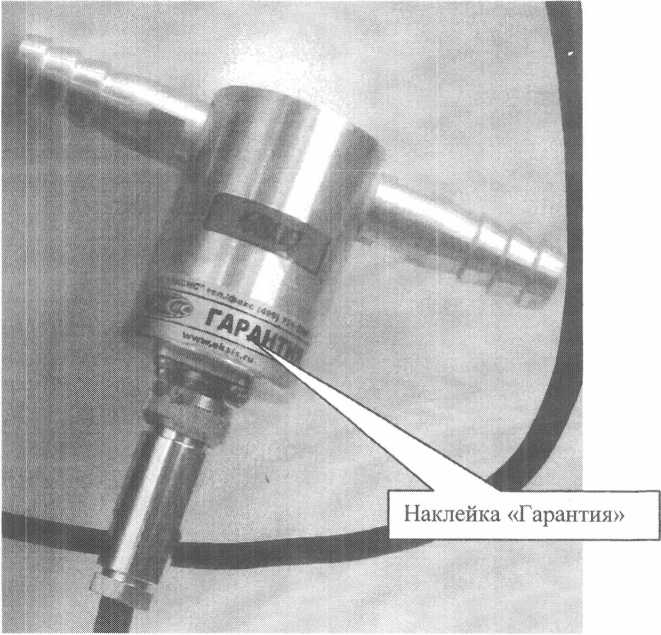

Рисунок 4 - Опломбировка выносного измерительного преобразователя газоанализатора ПКУ-4 Н

Программное обеспечение

Газоанализаторы имеют следующие виды программного обеспечения:

- встроенное;

- автономное «Eksis Visual Lab», далее «EVL».

Встроенное программное обеспечение разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны и идентифицируется при включении газоанализатора путем вывода на дисплей номера версии.

Встроенное ПО обеспечивает следующие основные функции:

- обработку и передачу измерительной информации от первичного измерительного преобразователя (сенсора);

- отображение результатов измерений на дисплее;

- формирование выходных аналогового и цифрового сигналов;

- формирование релейного выходного сигнала;

- самодиагностику аппаратной части газоанализатора;

- корректировку нулевых показаний и чувствительности.

Встроенное ПО газоанализатора реализует следующие расчетные алгоритмы:

1) вычисление значений содержания определяемых компонентов в анализируемой среде по данным от первичного измерительного преобразователя;

2) вычисление значений выходного аналогового сигнала;

3) сравнение результатов измерений с предварительно заданным пороговым уровнем и формирование релейного выходного сигнала в случае превышения порогового значения;

4) непрерывную самодиагностику аппаратной части газоанализатора.

Автономное программное обеспечение «EVL» устанавливается на персональный компьютер под управлением операционной системы Microsoft Windows ХР/7/8.

Программное обеспечение «ЕVL» выполняет следующие функции:

- непрерывный мониторинг текущих измерений и состояния приборов в сети;

- контроль выхода измеряемых параметров за пределы заданных пороговых зон;

- сохранение значений контролируемых параметров в базе данных;

- хранение и просмотр базы данных в графическом и табличном виде;

- печать и экспорт данных;

- формирование автоматических отчётов за определенный период времени.

Идентификационные данные ПО газоанализаторов приведены в таблице 2.

Таблица 2

Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам ПО указанных версий.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.

Лист № 8

Всего листов 11

Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты по Р 50.2.077...........2014 встроенного про

граммного обеспечения соответствует уровню «средний», автономного ПО - «низкий».

Технические характеристики

I) Диапазоны измерений объемной доли диоксида углерода и пределы допускаемой основной абсолютной погрешности приведены в таблице 3.

Таблица 3

Примечания:

1) Свх - объемная доля диоксида углерода на входе газоанализатора, %;

2) Диапазон измерений определяется при заказе газоанализатора и не может быть изменен

пользователем в процессе эксплуатации.

2) Предел допускаемой вариации выходного сигнала газоанализатора, в долях от предела допускаемой основной абсолютной погрешности                        0,5

3) Пределы допускаемой дополнительной погрешности

газоанализатора от изменения температуры окружающей и анализируемой

сред на каждые 10 °C от условий, при которых проводилось определение

основной погрешности, в долях от предела допускаемой основной абсолютной погрешности                                                              0,6

4) Пределы допускаемой дополнительной погрешности

газоанализатора от изменения давления окружающей и анализируемой сред

на каждые 3.3 кПа от условий, при которых проводилось определение

основной погрешности, в долях от предела допускаемой основной

абсолютной погрешности

5) Пределы допускаемой дополнительной погрешности

газоанализатора от изменения относительной влажности окружающей и анализируемой сред в пределах рабочих условий эксплуатации, в долях от

предела допускаемой основной абсолютной погрешности

6) Предел допускаемого времени установления показаний То,9а. с

7) Время прогрева газоанализатора, мин. не более

8) Предел допускаемого изменения выходного сигнала стационарного газоанализатора в течение 24 ч непрерывной работы, в долях от предела допускаемой основной абсолютной погрешности

9) Предел допускаемого изменения выходного сигнала переносного газоанализатора в течение 8 ч непрерывной работы, в долях от предела допускаемой основной абсолютной погрешности

10) Время непрерывной работы портативных газоанализаторов от комплекта полностью заряженных аккумуляторов, ч. не менее

11) Параметры электрического питания газоанализатора приведены в таблице 4.

Таблица 4
