Газоанализаторы переносные серии Lyzer
| Номер в ГРСИ РФ: | РБ 03 09 3142 17 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Газоанализаторы |
| Производитель / заявитель: | "Afriso-Euro-Index GmbH", Германия |
|
Описание типа РБ 03 09 3142 17 [2012-12-03]
rb-03-09-3142-17_2012-12-03.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 3142 17 [2018-06-04]
rb-03-09-3142-17_2018-06-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 3142 17 [2019-11-18]
rb-03-09-3142-17_2019-11-18.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 3142 17 [2011-03-16]
rb-03-09-3142-17_2011-03-16.pdf
|
Скачать |
Газоанализаторы переносные серии Lyzer (в дальнейшем - газоанализаторы) предназначены для измерения концентрации газа (О2, СО, NO, NO2, SO2) в промышленных выбросах, температуры воздуха, температуры дымовых газов и давления в точке отбора пробы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 3142 17 |
| Наименование | Газоанализаторы переносные серии Lyzer |
| Год регистрации | 2017 |
| Номер сертификата | 11233 |
| Дата регистрации | 2017-07-27 |
| Срок действия | 2022-07-27 |
| Получатель сертификата | фирма "Afriso-Euro-Index GmbH", Германия (DE) |
Производитель / Заявитель
фирма "Afriso-Euro-Index GmbH"
Адрес: LindenstraBe 20, DE-74363 Gtiglingen/Germany
Контакты: +49 (0) 7135 102-0, Fax +49 (0) 7135 102-147
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Метрологическое обеспечение | Метрологически обеспечены в Республике Беларусь с применением ГСО, внесенных в Госреестр СИ РБ. |
| Методика поверки | Поверка проводится по МРБ МП.1653-2007 (изменения № 1-3). |
Поверители
Скачать
|
Описание типа РБ 03 09 3142 17 [2012-12-03]
rb-03-09-3142-17_2012-12-03.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 3142 17 [2018-06-04]
rb-03-09-3142-17_2018-06-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 3142 17 [2019-11-18]
rb-03-09-3142-17_2019-11-18.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 3142 17 [2011-03-16]
rb-03-09-3142-17_2011-03-16.pdf
|
Скачать |
Описание типа
Назначение
Газоанализаторы переносные серии Lyzer (в дальнейшем - газоанализаторы) предназначены для измерения концентрации газа (О2, СО, NO, NO2, SO2) в промышленных выбросах, температуры воздуха, температуры дымовых газов и давления в точке отбора пробы.
Область применения: теплоэнергетика, промышленная энергетика и другие отрасли промышленности.
Описание
Газоанализаторы являются малогабаритными переносными приборами. В зависимости от функциональных возможностей газоанализаторы имеют следующие модификации: Multilyzer STe, Multilyzer STx, Eurolyzer STx.
Принцип действия газоанализаторов основан на непрерывном измерении электрохимическими сенсорами анализируемых компонентов в потоке проходящего газа.
Пробы газа для анализа отбирают при помощи зонда и встроенного в газоанализаторы мембранного насоса. Температуру газового потока, измеряют хромникелевой термопарой, расположенной на конце зонда. Анализируемый газ проходит по шлангу через сборник конденсата и фильтр к измерительному электроду. Между измерительным электродом и дополнительным электродом сравнения за счет электрохимической реакции возникает разность потенциалов, пропорциональная содержанию определяемого компонента.
Газоанализаторы оснащены программой самодиагностики. При включении газоанализатора происходит внутреннее автоматическое тестирование начальных условий, после чего анализатор автоматически переходит в режим установки нуля. Во время этой фазы сенсоры продуваются свежим воздухом и анализ дымовых газов невозможен.
Программное обеспечение позволяет на основании измеренных рассчитать параметры процесса горения: эффективность и потери топлива, содержание диоксида углерода, коэффициент избытка воздуха X
НИИ
Информация о результатах измерений и параметрах процесса горения отображается на жидкокристаллическом дисплее газоанализаторов и может быть распечатана на внешнем принтере.
Схема с указанием места нанесения знака поверки в виде клейма-наклейки приведена в приложении А.

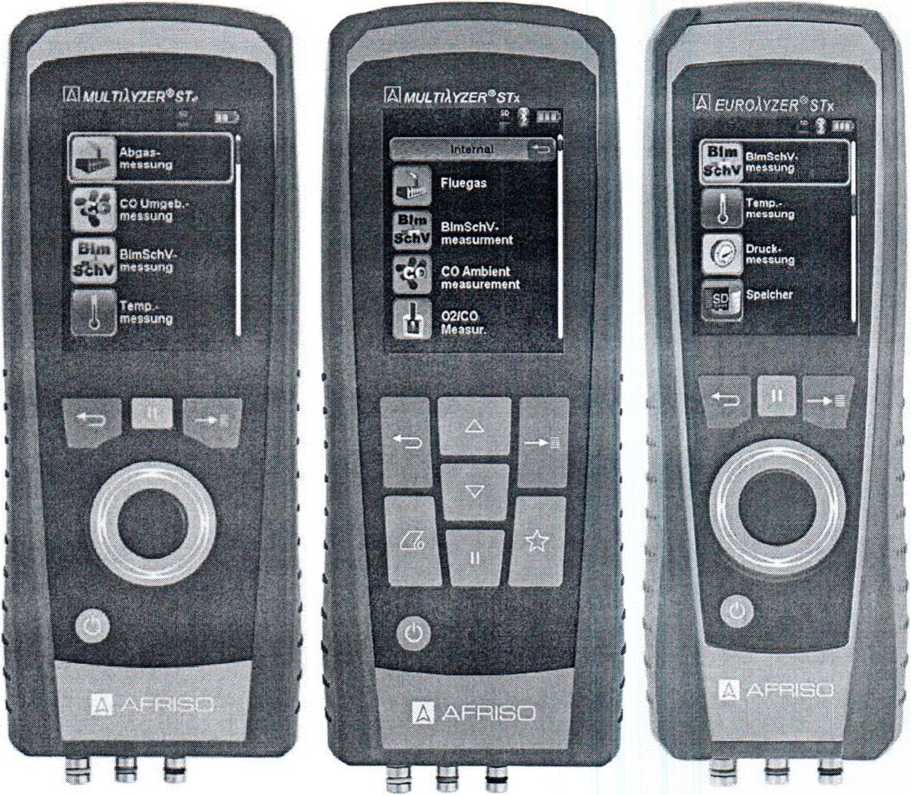

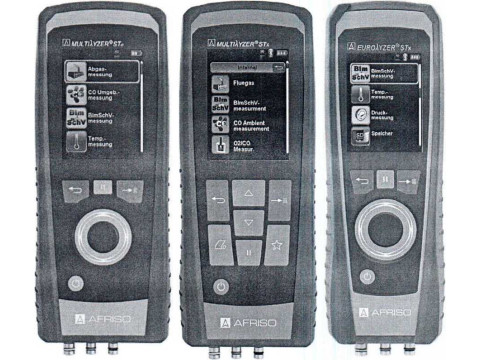

Внешний вид газоанализаторов представлен на рисунке 1.
Рисунок 1 - Внешний вид газоанализаторов
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики газоанализаторов переносных серии Lyzer приведены в таблице 1.
Таблица 1__________________________________________________________________________
|
Измеряемые характеристики |
Multilyzer STe |
Multilyzer STx |
Eurolyzer STx | |
|
1 |
2 |
3 |
4 |
5 |
|
Концентрация О2 |
диапазон измерений, об. д., % |
от 0 до 21 |
от 0 до 21 | |
|
пределы допускаемой погрешности, об. д., % |
±0,2 от измеренного значения |
± 0,2 от измеренного значения | ||
|
Концентрация СО |
диапазон измерений, ppm |
от 0 до 4000 от 0 до 20000 |
от 0 до 5000 от 0 до 9999 | |
|
пределы допускаемой погрешности |
±5 ppm (в диапазоне от 0 до 50 ppm вкл.) ±5 % от измеренного значения (св. 50 ppm) |
±5 ppm (в диапазоне от 0 до 50 ppm вкл.) ±5 % от измеренного значения (св. 50 ppm) | ||
|
Концентрация NO (опция) |
диапазон измерений, ppm |
от 0 до 2000 |
от 0 до 2000 | |
|
пределы допускаемой погрешности |
±5 ppm (в диапазоне от 0 до 50 ppm вкл.) ±5 % от измеренного значения (св. 50 ppm) |
±5 ppm (в диапазоне от 0 до 50 ppm вкл.) ±5 % от измеренного значения (св. 50 ppm) | ||
|
Концентрация NO2 (опция) |
диапазон измерений, ppm |
от 0 до 200 |
- | |
|
пределы допускаемой погрешности |
±10 ppm (в диапазоне от 0 до 50 ppm вкл.) ±10 % от измеренного значения (св. 50 ppm) |
- | ||
|
Концентрация SO2 (опция) |
диапазон измерений, ppm |
от 0 до 2000 |
- | |
|
пределы допускаемой погрешности |
± Юррт (в диапазоне от 0 до 200 ppm вкл.) ±5 % от измеренного значения (св. 200 ppm) |
- | ||
|
Температура дымовых газов |
диапазон измерений,°C |
от 0 до плюс 1000 |
от 0 до плюс 1000 | |
|
разрешение (единица наименьшего разряда индикации) |
0,1 °C |
0,1 °C | ||
|
пределы допускаемой погрешности (без датчиков) |
±1 °C (в диапазоне от 0 до плюс 300 °C вкл.) ±1 % от измеренного значения (св. плюс 300 °C) |
±1 °C (в диапазоне от 0 до плюс 300 °C вкл.) ±1 % от измеренного значения (св. плюс 300 °C) | ||
|
Температура воздуха L--;— ---------- |
диапазон измерений,°C |
от минус 20 до плюс 200 |
от минус 20 до плюс 200 | |
|
разрешение (единица наименьшего разряда индикации) |
0,1 °C |
0,1 °C | ||
|
пределы допускаемой погрешности (с датчиками) |
±3 °C (в диапазоне от минус 20 до 0 °C вкл.) ±1 °C (в диапазоне от 0 до плюс 200 °C вкл.) |
±3 °C (в диапазоне от минус 20 до 0 °C вкл.) ±1 °C (в диапазоне от 0 до плюс 200 °C вкл.) | ||
33*
Продолжение таблицы 1
|
1 |
2 |
з |
4 |
4 |
|
Давление |
диапазон измерений, гПа |
от минус 150 до плюс 150 |
от минус 150 до плюс 150 | |
|
разрешение (единица наименьшего разряда индикации) |
0,01 гПа |
0,01 гПа | ||
|
пределы допускаемой погрешности |
±5 % от измеренного значения (в диапазоне от минус 150 до плюс 150) |
±5 % от измеренного значения (в диапазоне от минус 150 до плюс 150) | ||
|
Диапазон температур окружающего воздуха при эксплуатации, °C |
от плюс 5 до плюс 40 |
от 5 до 40 | ||
|
Диапазон температур окружающего воздуха при транспортировании и хранении,°C |
от минус 20 до плюс 50 |
от минус 20 до плюс 50 | ||
|
Степень защиты оболочки по ГОСТ 14254 |
IP40 |
IP40 | ||
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак утверждения типа наносится на титульный лист руководства по эксплуатации газоанализатора типографским способом.
Комплектность
- газоанализатор;
- защитный кожух;
- газозаборная трубка (зонд) с картриджем для обработки и конденсации газа;
- источник питания с USB-выходом;
- руководство по эксплуатации;
- методика поверки МРБ МП.1653-2007
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Afriso-Euro-lndex GmbH", Германия.
МРБ МП. 1653-2007 "Газоанализаторы переносные Lyzer. Методика поверки".
Заключение
Газоанализаторы переносные серии Lyzer соответствуют требованиям документации фирмы "Afriso-Euro-lndex GmbH", (Германия).
Соответствуют требованиям ТР ТС 020/2011 «Электромагнитная совместимость технических средств», ТР ТС 004/2011 «О безопасности низковольтного оборудования» (декларация о соответствии № ТС N RU Д-ОЕ.АВ45.В.69636, действительна по 21.06.2020).
Межповерочный интервал - 6 месяцев.
Научно-исследовательский центр испытаний средств
измерений и техники БелГИМ
Республика Беларусь, г. Минск, Старовиленский тракт, д.93,
Тел. (017) 334-98-13.
Аттестат аккредитации № BY/112 1.0025.
