Газоанализаторы ФП21
| Номер в ГРСИ РФ: | РБ 03 09 2824 17 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Газоанализаторы |
| Производитель / заявитель: | НПОДО "ФАРМЭК", г. Минск |
Газоанализаторы ФП21 (далее - газоанализаторы) предназначены для измерения объемной доли метана и пропана в воздушной атмосфере и выдачи сигнализации при превышении установленных пороговых значений объемной доли газов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 2824 17 |
| Наименование | Газоанализаторы ФП21 |
| Год регистрации | 2017 |
| Номер сертификата | 11339 |
| Дата регистрации | 2017-10-03 |
| Срок действия | 2022-10-03 |
| Получатель сертификата | НП ОДО "ФАРМЭК", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
НП ОДО "ФАРМЭК"
Адрес: 220013, г. Минск, ул. Кульман, 2
Контакты: (017)209-84-52 // (017)232-12-81
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Методика поверки | Поверка проводится по МРБ.МП 1536-2006 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 09 2824 17 [2018-01-23]
rb-03-09-2824-17_2018-01-23.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 2824 17 [2012-01-26]
rb-03-09-2824-17_2012-01-26.pdf
|
Скачать |
Описание типа
Назначение
Газоанализаторы ФП21 (далее - газоанализаторы) предназначены для измерения объемной доли метана и пропана в воздушной атмосфере и выдачи сигнализации при превышении установленных пороговых значений объемной доли газов.
Область применения - производственные помещения и наружные установки предприятий химической, газодобывающей, энергетической промышленности и в коммунальном хозяйстве.
Описание
Газоанализатор ФП21 представляет собой переносной прибор со световой и звуковой сигнализацией, с жидкокристаллическим индикатором, с фиксированным порогом срабатывания сигнализации, с конвекционной подачей контролируемой среды, одноблочный, взрывозащищенного исполнения.
Метод измерения основан на регистрации изменения сопротивления термокаталитического сенсора при воздействии на него газа. Электрическое питание автономное - от трех аккумуляторных батарей типа AAA-Ni-MH 700МАН.
Газоанализатор выполнен с видами взрывозащиты «Искробезопасная электрическая цепь i» уровня «ib», термокаталитического сенсора с видом взрывозащиты «взрывонепроницаемая оболочка» и предназначен для эксплуатации во взрывоопасных зонах.
В газоанализаторах предусмотрена программа «ТЕСТ», позволяющая диагностировать исправность и работоспособность измерительного канала и пороговой сигнализации.
Внешний вид газоанализатора ФП21 приведен на рисунке 1.
Схема пломбировки для защиты от несанкционированного доступа с указанием места для нанесения знака поверки и места пломбировки изготовителем приведена в приложении А к Описанию типа.

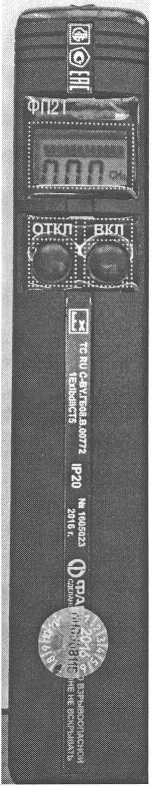

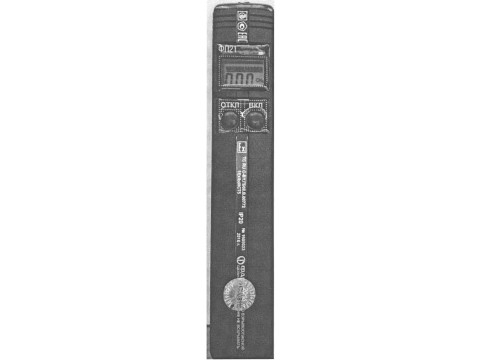

Рисунок 1 - Внешний вид газоанализатора ФП21
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон измерений:
- объемной доли метана, %.................................................................от 0 до 2,50;
- объемной доли пропана, %.................................................................от 0 до 1,00.
Диапазон показаний:
- объемной доли метана, %.................................................................от 0 до 5,00;
- объемной доли пропана, %..................................................................от 0 до 2,00.
Пределы допускаемой основной абсолютной погрешности:
- объемной доли метана............±0,25 %;
- объемной доли пропана...........±0,10 %.
Предел допускаемой вариации показаний 0,5 от пределов основной погрешности.
Пределы допускаемой дополнительной погрешности в диапазонах температур эксплуатации на каждые 10 °C 0,5 от пределов основной погрешности.
Время установления рабочего режима не более 20 с.
Время непрерывной работы газоанализаторов без подзарядки аккумуляторной батареи не менее 8 ч.
Номинальное время установления показаний не более 20 с.
Условия эксплуатации:
- диапазон температур: от минус 25 °C до плюс 50 °C;
- относительная влажность 98 % при температуре плюс 25 °C.
Условия транспортирования:
- диапазон температур: от минус 50 °C до плюс 50 °C;
- относительная влажность 98 % при температуре плюс 25 °C.
Габаритные размеры, не более: 190x33x18 мм.
Масса, не более: 0,2 кг.
Знак утверждения типа
Знак утверждения типа наносится химическим способом на лицевую панель газоанализатора ФП21 и типографским способом на титульный лист паспорта.
Комплектность
Состав комплекта поставки газоанализаторов ФП21 приведен в таблице 1.
Таблица 1
|
Наименование |
Количество |
|
Газоанализатор ФП21 |
1 |
|
Адаптер сетевой 12 В, 1 А |
1 |
|
Паспорт* |
1 |
|
Упаковка |
1 |
|
* Методика поверки МРБ МП. 1536-2006 включена в паспорт | |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100162047.029-2006 «Газоанализатор ФП21. Технические условия».
МРБ МП.1536-2006 «Газоанализаторы ФП21. Методика поверки».
Заключение
Газоанализаторы ФП21 соответствуют требованиям ТУ BY 100162047.029-2006.
Соответствуют требованиям ТР ТС 020/2011 «Электромагнитная совместимость технических средств (декларация соответствия № ТС BY/112 11.01. ТР020 003 02870, действительна по 20.11.2018), ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» (сертификат соответствия № ТС RU С-ВУ.ГБ08.В.00772, действителен по 11.02.2020).
Межповерочный интервал - не более 6 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ
Республика Беларусь, г. Минск, Старовиленский тракт, д.93, Тел. (017) 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
