Газоанализаторы промышленные универсальные LDS 6, Sitrans SL
| Номер в ГРСИ РФ: | РБ 03 09 4674 17 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Газоанализаторы |
| Производитель / заявитель: | «SIEMENS», Германия |
Газоанализаторы промышленные универсальные LDS6, Sistrans SL (далее - газоанализаторы) предназначены для проведения непрерывного определения концентрации одного или нескольких газов в атмосферном воздухе, технологических газовых средах, а также в промышленных выбросах и дымовых газах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 4674 17 |
| Наименование | Газоанализаторы промышленные универсальные LDS 6, Sitrans SL |
| Год регистрации | 2017 |
| Номер сертификата | 11185 |
| Дата регистрации | 2017-06-23 |
| Срок действия | 2022-06-23 |
| Получатель сертификата | фирма "SIEMENS S.A.S." (Франция (FR)) компании "SIEMENS AG", Германия (DE) |
Производитель / Заявитель
фирма "SIEMENS S.A.S." (Франция) компании "SIEMENS AG" (Германия)
Адрес: 1 Chemin de la Sandlach F-67506 Haguenau Cedex
Контакты: Tel: +33(0)369065717, Fax.:+33(0)36906668 www. siemens. com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2201-2012 |
Поверители
Скачать
|
Описание типа РБ 03 09 4674 17 [2012-03-02]
rb-03-09-4674-17_2012-03-02.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 4674 17 [2017-06-23]
rb-03-09-4674-17_2017-06-23.pdf
|
Скачать |
Описание типа
Назначение
Газоанализаторы промышленные универсальные LDS6, Sistrans SL (далее - газоанализаторы) предназначены для проведения непрерывного определения концентрации одного или нескольких газов в атмосферном воздухе, технологических газовых средах, а также в промышленных выбросах и дымовых газах.
Область применения - контроль технологических процессов и промышленных выбросов на химических и топливопотребляющих предприятиях различных отраслей промышленности.
Описание
Принцип действия газоанализаторов основан на сканировании диодным лазером отдельной спектральной линии поглощения измеряемого компонента газового потока, что обеспечивает высокую чувствительность прибора и независимость результатов измерения от уровня прозрачности анализируемого потока.
Конструктивно газоанализаторы LDS6 состоят из центрального блока и датчика (сенсорной пары), включающего излучатель и фотоприемник, соединенных гибридным кабелем, содержащим оптоволоконные линии и электрические проводники. Излучение лазера разделяется на пять лучей, три из которых используются для проведения анализа (на трех независимых фотоприемниках), а два - для непрерывного контроля интенсивности излучения лазера и параметров спектральной линии по образцу измеряемого газа, находящемуся в кювете сравнения. Типичное расстояние между излучателем и фотоприемником от 1 до 6 м. На лицевой панели центрального блока находится жидкокристаллический дисплей, на котором отображаются параметры состояния газоанализатора, диапазоны и результаты измерений, а также клавиши управления.
Газоанализаторы SITRANS SL состоят из пары датчиков с перекрестными каналами, с блоками передатчика и приемника. Блок передатчика оснащен лазером, луч которого распространяется на приемник вдоль пути измерения. В блоке приемника находится фотодетектор с электронным устройством. Блок приемника подключен к передатчику с помощью соединительного кабеля датчиков. Соединительный кабель приемника используется для подключения электропитания и интерфейсов связи. В корпусе приемника находится локальный интерфейс пользователя вместе с ЖК - дисплеем, информацию с которого можно считывать через окошко в крышке. В стандартных условиях управляется посредством пульта дистанционного управления. Конструктивно газоанализатор выполнен в виде двух блоков - приемника и передатчика.
Внешний вид и варианты комплектации газоанализаторов представлены на фото 1,2.

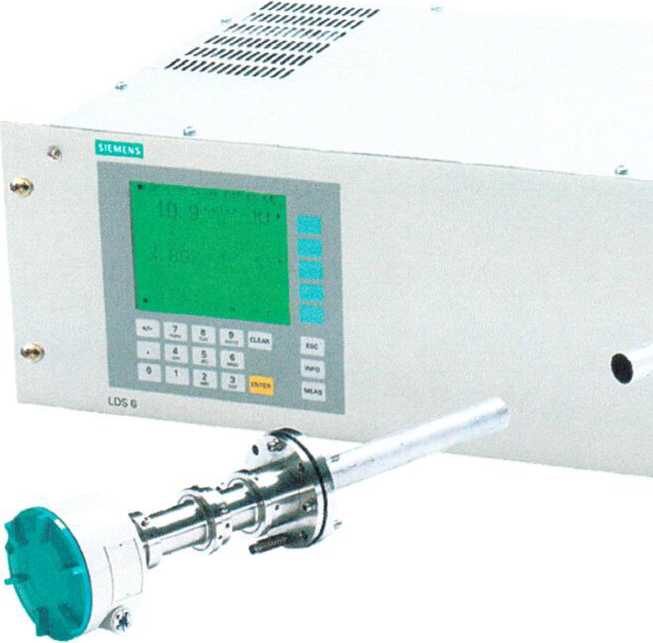

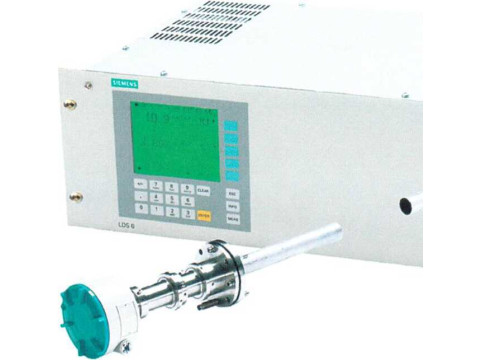

Фото!. Внешний вид газоанализаторов промышленных универсальных LDS6

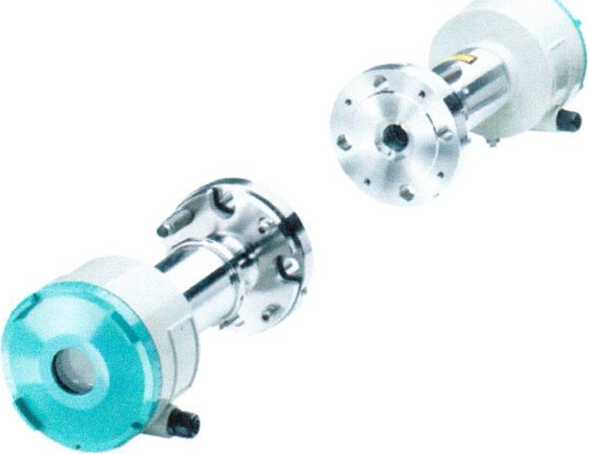

Фото 2. Внешний вид газоанализаторов промышленных универсальных S
Основные технические и метрологические характеристики газоанализаторов LDS6, SITRANS SL представлены в таблицах 1-3:
Таблица 1
|
Определяемый компонент газовой смеси |
Температура измеряемого газа, от Тмин до Тмакс, С |
Давление измеряемого газа, ОТ Рмин ДО Рмакс, кПа |
Диапазон измерения |
Пределы допускаемой основной погрешности газоанализаторов | |||
|
Канал 1 (Газ 1) |
Канал 2 (Газ 2) |
Мод. |
Исп. |
Канал 1/ Канал 2 |
Канал 1/ Канал 2 |
Канал 1/Канал 2 |
Канал 1 / Канал 2 |
|
о2 |
— |
А |
В |
от 0 до 1200 |
от 95 до 105 |
от 0 до 5 % об. от 0 до 100 % об. |
±0,05 % об. или ±10 % от измеренного значения (что больше) |
|
С |
от 0 до 600 |
от 95 до 105 | |||||
|
Р |
от 0 до 200 |
от 95 до 500 | |||||
|
NH3 |
— |
С |
А |
от 0 до 200 |
от 95 до 105 |
от 0 до 50 млн'1 от 0 до 500 млн'1 |
± 5 млн'1 ± 5 млн'1 или ± 4 % от измеренного значения (что больше) |
|
Т |
от 0 до 150 |
от 95 до 105 | |||||
|
Е |
от 250 до 350 |
от 95 до 105 | |||||
|
F |
от 300 до 400 |
от 95 до 105 | |||||
|
L |
от 0 до 400 |
от 92 до 112 | |||||
|
NH3 |
Н2О |
D |
А |
от 0 до 200 |
от 95 до 105 |
от 0 до 50 млн'1 от 0 до 500 млн'1 от 0 до 5 % об от 0 до 30 % об |
± 5 млн’1 ± 5 млн'1 или ± 4 % от измеренного значения (что больше) ± 20 млн’1 ± 20 млн'1 или ± 5 % от измеренного значения (что больше) |
|
Т |
от 0 до 150 |
от 95 до 105 | |||||
|
Е |
от 250 до 350 |
от 95 до 105 | |||||
|
F |
от 300 до 400 |
от 95 до 105 | |||||
|
L |
от 0 до 400 |
от 92 до 112 | |||||
|
HCI |
— |
Е |
А |
от 0 до 150 |
от 95 до 105 |
от 0 до 50 млн'1 от 0 до 6000 млн'1 |
± 5 млн'1 ± 5 млн'1 или ± 4 % от измеренного значения (что больше) |
|
Т |
от 120 до 210 |
от 95 до 105 | |||||
|
Н |
от 150 до 250 |
от 95 до 105 | |||||
|
НС1 |
н2о |
F |
А |
от 0 до 150 |
от 95 до 105 |
от 0 до 50 млн’1 от 0 до 6000 млн'1 от 0 до 5 % об от 0 до 30 % об |
± 5 млн'1 ± 5 млн'1 или ± 4 % от измеренного значения (что больше) ± 20 млн'1 ± 20 млн'1 или ± 5 % от измеренного значения (что больше) |
|
Т |
от 120 до 210 |
от 95 до 105 | |||||
|
Н |
от 150 до 250 |
от 95 до 105 | |||||
Таблица 1. Продолжение
|
Определяемый компонент газовой смеси |
Температура измеряемого газа, ОТ 1 мии ДО I макс, С |
Давление измеряемого газа, ОТ Рмин ДО Рмакс, кПа |
Диапазон измерения |
Пределы допускаемой основной погрешности, % от диапазона измерений | |||
|
Канал 1 (Газ 1) |
Канал 2 (Газ 2) |
Мод. |
Исп. |
Канал 1 / Канал 2 |
Канал 1/ Канал 2 |
Канал 1/ Канал 2 |
Канал 1/ Канал 2 |
|
HF |
— |
G |
А |
от 0 до 150 |
от 95 до 105 |
от 0 до 5 млн'1 от 0 до 1500 млн'1 |
± 0,5 млн'1 ± 0,5 млн'1 или ± 4 % от измеренного значения (что больше) |
|
Н |
от 150 до 250 |
от 95 до 105 | |||||
|
HF |
Н2О |
Н |
А |
от 0 до 150 |
от 95 до 105 |
от 0 до 5 млн'1 от 0 до 1500 млн'1 от 0 до 5 % об от 0 до 30 % об |
± 0,5 млн'1 ± 0,5 млн'1 или ± 4 % от измеренного значения (что больше) ± 20 млн'1 ± 20 млн'1 или ± 5 % от измеренного значения (что больше) |
|
Н |
от 150 до 250 |
от 95 до 105 | |||||
|
СО |
— |
J |
С |
от 0 до 600 |
от 95 до 105 |
от 0 до 20 млн'1 от 0 до 5 % об. |
± 5 млн’1 ± 5 млн'1 или ± 5 % от измеренного значения (что больше) |
|
СО |
со2 |
К |
D |
от 0 до 400 |
от 80 до 140 |
от 0 до 20 млн'1 от 0 до 5 % об. от 0 до 5 % об. от 0 до 100 % об. |
± 5 млн'1 ± 5 млн'1 или ± 5 % от измеренного значения (что больше) ±0,05 % об. или ±10 % от измеренного значения (что больше) |
|
со2 |
— |
L |
А |
от 0 до 150 |
от 95 до 105 |
от 0 до 5 % об. от 0 до 100 % об. |
±0,05 % об. или ±10 % от измеренного значения (что больше) |
|
Н2О v // |
1 — |
М |
А |
от 0 до 150 |
от 95 до 105 |
от 0 до 5 % об от 0 до 30 % об |
± 20 млн'1 ± 20 млн'1 или ± 5 % от измеренного значения (что больше) |
|
Т |
от 0 до 150 |
от 95 до 105 | |||||
Таблица 2 Основные технические и метрологические характеристики газоанализаторов Sistrans SL
|
Определяемый компонент газовой смеси |
Температура измеряемого газа, от Тмин ДО Тмакс? С |
Давление измеряемого газа, ОТ Рмин ДО Рмакс, Ki 1а |
Диапазон измерения |
Пределы допускаемой основной погрешности, % от диапазона измерений | ||
|
Канал 1 |
Мод. |
Исп. | ||||
|
о2 |
А |
В |
от 0 до 600 |
ОТ 90 ДО 1 1 0 |
от 0 до 5 % об. от 0 до 100 % об. |
±0,05 % об. или ±10 % от измеренного значения (что больше) |
|
С |
от 0 до 200 |
от 70 до 500 | ||||
|
СО |
J |
С |
от 0 до 600 |
от 90 до 200 от 90 до 110 |
от 0 до 20 млн'1 от 0 до 5 % об. |
± 5 млн'1 ± 5 млн'1 или ± 5 % от измеренного значения (что больше) |
Таблица 3. Основные технические и метрологические характеристики газоанализаторов LDS6, S1TRANS SL
|
Наименование характеристик |
Значение | |
|
LDS6 |
Sistrans SL | |
|
Предел допускаемой дополнительной погрешности, обусловленной изменением температуры окружающей среды на каждые 10°С от температуры нормальных условий (20±5)°С, % от диапазона измерений |
± 0,5 | |
|
Предел допускаемой дополнительной погрешности, обусловленной изменением напряжения питания на 30 В, % от диапазона измерений |
± 1,0 |
— |
|
Предел допускаемой дополнительной погрешности, обусловленной изменением давления газовой пробы на 400 кПа, % от диапазона измерений |
— |
± 1,0 |
|
Диапазон температуры окружающей среды, °C |
от 5 до 45 |
от минус 20 до плюс 55 |
|
Диапазон температуры транспортирования и хранения, °C |
от минус 40 до плюс 70 | |
|
Время прогрева до достижения максимальной точности, мин |
15 | |
|
Напряжение питания, В |
от 100 до 240 |
от 18 до 30 |
|
Потребляемая мощность, ВА, не более |
50 |
10 |
|
Масса, кг, не более |
13 |
12 |
|
Габаритные размеры, мм |
177x440x380 |
0165x357 |
Место нанесения поверительного клейма-наклейки указано в Приложении 1,
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию газоанализаторов промышленных универсальных LDS6, Sistrans SL типографским способом.
Комплектность
|
Наименование устройства |
Обозначение |
Кол-во штук |
Примечание |
|
Газоанализатор промышленный Эксплуатационная документация |
LDS6 Sistrans SL |
1 1 1 |
В соответствии с заказом В соответствии с заказом |
Нормативные документы
Техническая документация компании «SIEMENS AG», Германия.
МРБ.МП 2201-2012 Газоанализаторы промышленные универсальные LDS6, Sistrans SL. Методика поверки.
Заключение
Газоанализаторы промышленные универсальные LDS6, Sistrans SL соответствуют
требованиям технической документации компании «SIEMENS AG», Германия.
Газоанализаторы промышленные универсальные LDS6. Sistrans SL соответствуют
требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»; сертификат соответствия № ТС RU C-DE.AA87.B.00034
Газоанализаторы промышленные универсальные LDS6, Sistrans SL соответствуют требованиям Технического регламента Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств» и Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования»
Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии)
Республиканское унитарное предприятия
«Гродненский центр стандартизации, метрологии и сертификации»
230003, Республика Беларусь, г. Гродно, пр. Космонавтов, 56
факс (0152) 64 31 41, тел. (0152) 64 31 29, эл. почта csms@csms.grodno.by,
аттестат аккредитации BY/112 02.6.0.0004 от 24.10.2008 г.
