Газоанализаторы многоканальные EL3000
| Номер в ГРСИ РФ: | РБ 03 09 4681 17 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Газоанализаторы |
| Производитель / заявитель: | «Abbott Laboratories Diagnostics Division», США |
Газоанализаторы многоканальные EL3000 (далее - газоанализаторы) предназначены для проведения непрерывного газового анализа горючих и негорючих газов в атмосферном воздухе, технологических газовых средах, а также в промышленных выбросах и дымовых газах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 4681 17 |
| Наименование | Газоанализаторы многоканальные EL3000 |
| Год регистрации | 2017 |
| Номер сертификата | 10953 |
| Дата регистрации | 2017-02-28 |
| Срок действия | 2022-02-28 |
| Получатель сертификата | фирма "ABB Automation GmbH", Германия (DE) |
Производитель / Заявитель
фирма "ABB Automation GmbH"
Адрес: представительство в России: 111250, г. Москва, ул. Красноказарменная, 12
Контакты: (095)956-05-44, 230-60-01 // (095)956-30-18
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Методика поверки | Поверку средств измерений, в т.ч. находящихся в эксплуатации, проводить по МРБ МП.3049-2020 (утв. в 2020 г.) |
Поверители
Скачать
|
Описание типа РБ 03 09 4681 17 [2021-01-14]
rb-03-09-4681-17_2021-01-14.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 4681 17 [2018-02-27]
rb-03-09-4681-17_2018-02-27.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 4681 17 [2011-12-26]
rb-03-09-4681-17_2011-12-26.pdf
|
Скачать |
Описание типа
Назначение
Газоанализаторы многоканальные EL3000 (далее - газоанализаторы) предназначены для проведения непрерывного газового анализа горючих и негорючих газов в атмосферном воздухе, технологических газовых средах, а также в промышленных выбросах и дымовых газах.
Область применения: газовая и газоперерабатывающая промышленность, нефтеперерабатывающая, химическая и другие отрасли промышленности.
Описание
Газоанализаторы состоят из электронного блока и аналитических модулей, в зависимости от конструкции корпуса электронного блока, выпускаются в следующих исполнениях:
- EL3020, выполнен в корпусе со степенью защиты, обеспечиваемой оболочкой, IP 20, предназначенном для монтажа в 19-дюймовую стойку;
- EL3040, выполнен в корпусе со степенью защиты, обеспечиваемой оболочкой, IP65, предназначенном для настенного монтажа;
- EL3060, выполнен в корпусе со степенью защиты, обеспечиваемой оболочкой, IP65, предназначенном для полевого монтажа в зонах с возможным образованием взрывоопасных смесей (тип защиты "Взрывонепроницаемая оболочка "сГпо EN 60079-1).
Газоанализаторы могут быть укомплектованы следующими аналитическими модулями:
1) Анализатор фотометрический Uras26 применяют в исполнениях EL3020, EL3040, работает в инфракрасной области спектра и предназначен для измерения концентрации СО, СО2, NO, SO2, N2O, СН4, позволяет измерять до четырех компонентов одновременно.
При использовании данного модуля в исполнении EL3060, устанавливается в отдельном корпусе и позволяет измерять концентрации СО, СО2, NO, SO2, N2O, СН4, NH3, С2Н2, С2Н6, С3Н8.
2) Анализатор фотометрический Limas23 применяют в исп EL3020, EL3040, работает в ультрафиолетовой области спектра и ги чен для измерения концентрации NO, SO2, NO2. I
3) Анализаторы кислорода Magnos206/ Magnos28, принцип действия основан на парамагнитных свойствах кислорода, предназначен для измерения концентрации О2 в технологических газах или азоте;
4) Анализатор кислорода Magnos27, применяют в исполнениях EL3020, EL3040, принцип действия основан на парамагнитных свойствах кислорода, предназначен для измерения концентрации О2 в дымовых газах или азоте;
5) Циркониевый анализатор следов кислорода ZO23, применяют в исполнениях EL3020, EL3040, принцип действия основан на потенциометрическом методе, предназначен для измерения концентрации О2 в чистых газах;
6) Анализатор теплопроводности Caldos25, применяют в исполнении EL3060, принцип действия основан на различии теплопроводности различных газов, предназначен для эксплуатации в агрессивных средах, для измерения концентрации Н2в бинарных газовых смесях;
7) Анализатор теплопроводности Caldos27, принцип действия основан на различии теплопроводности различных газов, предназначен для измерения концентрации Н2 в бинарных газовых смесях;
8) Анализатор пламенно-ионизационный Fidas24, применяют в исполнениях EL3020, EL3040, принцип действия основан на пламенно-ионизационном методе (ионизация молекул органических веществ в пламени водорода с последующим измерением ионизационного тока), предназначен для измерения массовой концентрации общего углерода;
9) Электрохимический сенсор применяют в исполнениях EL3020, EL3040, предназначен для измерения объемной концентрации кислорода.
В максимальной комплектации газоанализаторы могут включать в себя до двух аналитических модулей, расположенных, как внутри корпуса электронного модуля, так и в отдельных корпусах, что позволяет выполнять измерение до пяти компонентов одновременно.
Все аналитические модули являются перенастраиваемыми, позволяют перенастраивать как верхний предел измерений, так и нижний предел измерений, изменяя настроенный диапазон измерения.
Аналитические модули Uras26, Limas23, при использовании в исполнениях EL3020, Е1_3040могут быть дополнительно укомплектованы электрохимическим датчиком кислорода.
Модули Caldos25 или Caldos27 могут использоваться одновременно с модулем Uras26.
Газоанализатор исполнения EL3020 может комплектоваться устройством подачи газа, в состав которого могут входить следующие узлы: электромагнитный клапан, насос, фильтр грубой очистки, капилляр, датчик расхода.
В газоанализаторах установлен электронный модуль, который включает в себя плату системного контроллера с модулями ввода-вывода.
Модули ввода-вывода бывают следующих видов:
• встроенный интерфейс Ethernet-10/100BASE-T;
• 2-канальный и 4-канальный модули аналоговых выходов с двумя или четырьмя аналоговыми выходами (4 - 20) мА;
• модуль цифрового ввода-вывода с четырьмя цифровыми входами и четырьмя цифровыми выходами;
• модуль связи с персональным компьютером с интерфейсами RS485 и RS232.
В газоанализаторах предусмотрена упрошенная калибровка с использованием встроенных калибровочных ячеек.
Газоанализаторы имеют встроенное программное обеспечение (ПО).
Идентификационные данные ПО представлены в таблице 1.
Таблица 1. Идентификационные данные ПО
|
Идентификационное наименование ПО |
Номер версии ПО (идентификационный номер) версия, не ниже |
|
Software Version |
3.9.0 |
Внешний вид газоанализаторов приведен на рисунке 1.
Место нанесения знака поверки указано в Приложении А к описанию типа.

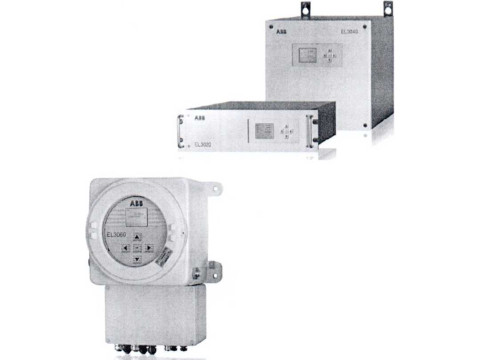

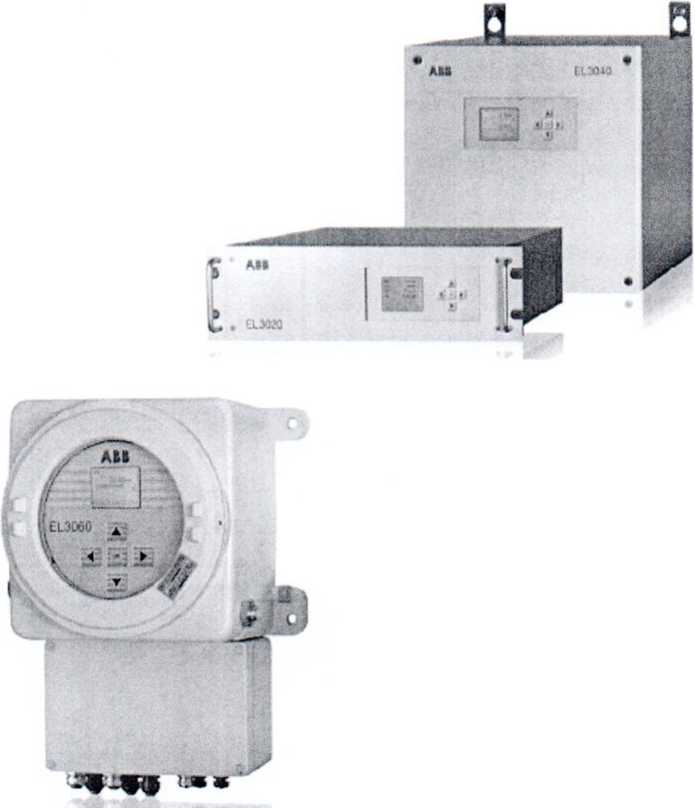

Рисунок 1 - Внешний вид газоанализаторов
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики ров представлены в таблицах 2-4.
з
Беп
Таблица 2
|
Измеряемый компонент |
Максимальный диапазон измерений |
Минимальная ширина настраиваемого диапазона измерений |
Пределы основной допускаемой погрешности газоанализатора | |
|
1 |
2 |
3 |
4 | |
|
Uras26 (исполнение EL3020/EL3040) | ||||
|
Концентрация СО |
от 0 % об. д. до 100 % об. д. |
100 ppm |
± 5 ppm или ± 4 % от измеренного значения (что больше) | |
|
Концентрация СО2 |
от 0 % об. д. до 100 % об. д. |
100 ppm |
± 10 ppm или ± 4 % от измеренного значения (что больше) | |
|
Концентрация NO |
от 0 % об. д. до 100 % об. д. |
150 ppm |
± 5 ppm или ± 4 % от измеренного значения (что больше) | |
|
Концентрация SO2 |
от 0 % об. д. до 100 % об. д. |
100 ppm |
± 5 ppm или ± 4 % от измеренного значения (что больше) | |
|
Концентрация N2O |
от 0 % об. д. до 100 % об. д. |
100 ppm |
± 5 ppm или ± 4 % от измеренного значения (что больше) | |
|
Концентрация СН4 |
от 0 % об. д. до 100 % об. д. или 100 % НКПР |
100 ppm |
± 10 ppm или ± 4 % от измеренного значения(что больше) | |
|
Uras26 (исполнение EL3060) | ||||
|
Концентрация СО |
от 0 % об. д. до 100 % об. д. |
10 ppm |
± 1 ppm или ± 4 % от измеренного значения (что больше) | |
|
Концентрация СО2 |
от 0 % об. д. до 100 % об. д. |
5 ppm |
± 0,5 ppm или ± 4 % от измеренного значения (что больше) | |
|
Концентрация NO |
от 0 % об. д. до 100 % об. д. |
75 ppm |
± 1 ppm или ± 4 % от измеренного значения (что больше) | |
|
Концентрация SO2 |
от 0 % об. д. до 100 % об. д. |
25 ppm |
± 5 ppm или ± 4 % от измеренного значения (что больше) | |
|
Концентрация N2O |
от 0 % об. д. до 100 % об. д. |
20 ppm |
± 2 ppm или ± 4 % от измеренного значения (что больше) | |
|
Концентрация NH3 |
от 0 % об. д. до 30 % об. д. |
30 ppm |
± 2 ppm или ± 5 % от измеренного значения (что больше) | |
|
Концентрация СН4 |
от 0 % об. д. до 100 % об. д. или 100% НКПР |
50 ppm |
± 5 ppm или ± 4 % от измеренного значения (что больше) | |
|
Аналитический модуль Caldos25 (исполнение EL3060) | ||||
|
Концентрация Н2 в азо-те/воздухе |
от 0 % об. д. 100 % об. д. или 100% НКПР |
0,5 % об. д. |
± 0,05 % об. д. или ± 4 % от измеренного значения (что больше) | |
|
Концентрация SO2 в азоте или воздухе |
от 0 % об. д. 100 % об. д. или 100 % НКПР |
1,5% об. д. |
±0,15 % об. д. или ± 4 % от измеренного значения (что больше) | |
|
Аналитический модуль Caldos27 | ||||
|
Концентрация Н2 в азоте |
от 0 % об. д. 100 % об. д. |
1 % об. д. |
± 0,05 % об. д. или ± 2 % от измеренного значения (что больше) | |
|
Концентрация Н2 в воз-ДУхе |
от 0 % об. д. до 100 % НКПР |
1 % об. д. |
± 0,05 % об. д. или ± 5 % от измеренного значения (что больше) | |
|
нцё^г^ация Н2 в ар- |
от 0 % об. д. 100 % об. д. |
1 % об. д. |
± 0,05 % об. д. или ± 2 % от измеренного значения (что больше) | |
2
ие
'OTl ф
|
1 |
2 |
3 |
4 |
|
Концентрация СНД в Н2 |
от 0 % об. д. 100 % об. д. |
4 % об. д. |
± 2 % от измеренного значения |
|
Концентрация СН4 в азоте |
от 0 % об. д. 100 % об. д. |
6 % об. д. |
± 2 % от измеренного значения |
|
Концентрация СО2 в азоте/воздухе |
от 0 % об. д. 30 % об. д. |
10 % об. д. |
± 5 % от измеренного значения |
|
Концентрация Аг в азоте |
от 0 % об. д. 100 % об. д. |
6 % об. д. |
± 2 % от измеренного значения |
|
Концентрация Аг в кислороде |
от 0 % об. д. 100 % об. д. |
10 % об. д. |
± 2 % от измеренного значения |
|
Концентрация Не в азоте |
от 0 % об. д. 100 % об. д. |
2 % об. д. |
± 2 % от измеренного значения |
|
Аналитический модуль Limas23 | |||
|
Концентрация NO |
от 0 ppm до 5000 ppm |
50 ppm |
± 5 ppm или ± 4 % от измеренного значения (что больше) |
|
Концентрация NO2 |
от 0 ppm до 500 ppm |
50 ppm |
± 5 ppm или ± 4 % от измеренного значения (что больше) |
|
Концентрация SO2 |
от 0 % об. д. до 5 % об. д. |
100 ppm |
± 5 ppm или ± 5 % от измеренного значения (что больше) |
|
Электрохимическая ячейка на кислород | |||
|
Концентрация О2 |
от 0 % об. д. до 25 % об. д. |
5 % об. д. |
± 2 % от настроенного диапазона |
|
Аналитический модуль |
Magnos27 | ||
|
Концентрация О2 |
от 0 % об. д. до 100 % об. д. |
10 % об. д. |
± 2 % от настроенного диапазона |
|
Аналитический модуль Magnos206 (исполнение EL3020/EL3040) | |||
|
Концентрация О2 |
от 0 % об. д. до 100 % об. д. |
2 % об. д. |
± 2 % от настроенного диапазона |
|
Аналитический модуль Magnos206 (исполнение EL3060) | |||
|
Концентрация О2 |
от 0 % об. д. до 100 % об. д. |
0,5 % об. д. |
±0,1 % об. д. или ± 0,5 % от измеренного значения (что больше) |
|
/ |
Аналитический модуль |
Magnos28 | |
|
Концентрация О2 |
от 0 % об. д. до 100 % об. д. |
2 % об. д. |
± 2 % от настроенного диапазона |
|
Аналитический модуль ZO23 | |||
|
Концентрация О2 |
от 0 ppm до 1 ppm |
1 ppm |
± 10 % от настроенного диапазона |
|
от 0 ppm до 250000 ppm |
± 2 % от настроенного диапазона | ||
|
s?===5s>4 Аналитический модуль Fidas24 | |||
|
^V^ccCh^a концентрация уГЛер0Д) |
от 0 мгС/м3 до 3000 мгС/м3 |
5 мгС/м3 |
± 0,5 мгС/м3 или ± 2 % от измеренного значения (что больше) |
|
от 0 ppm до 10000 ppm |
10 ppm |
± 1 ppm или ± 2 % от измеренного значения (что больше) | |
|
.Примечания: Все Аналитические модули являются перенастраиваемыми и позволяют перенастраивать как верхний предел измерений, так и нижний предел ^йзм^рений. "2 Перенастройка диапазона измерений должна производиться с учетом минимальной ширины настраиваемого диапазона, указанного столбце 3 таблицы. | |||
Таблица 3
|
Наименование характеристики |
Значение | |||||||||
|
Uras26 |
Limas23 |
Magnos206 |
Caldos25 |
Caldos27 |
ZO23 |
Fidas24 |
Magnos27 |
Magnos28 |
Электрохимический сенсор | |
|
Время установления показаний Т90, с, не более |
2,0 |
2,5 |
1,0 |
4,0 |
0,5 |
2,0 |
1.0 |
22 |
3 |
— |
|
Изменение аналогового выходного сигнала за 24 часа непрерывной работы, % от диапазона, не более |
1,0 |
2,5 |
1,0 |
2,0 |
2,0 |
1,0 |
0,5 |
2,0 |
1,0 |
1,0 |
|
Вариация показаний, % от диапазона, не более |
0,2 |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
0.5 |
1,0 |
0,5 |
0,2 |
|
Предел обнаружения, % от диапазона, не более |
0,4 |
1,0 |
0,4 |
1,0 |
1,0 |
— |
1,0 |
1,0 |
0,4 |
0,4 |
|
Предел допускаемой дополнительной погрешности, % от диапазона, не более: - при изменении температуры окружающей среды на каждые 10 °C; - при изменении расхода подаваемого газа |
3,0 0,4 |
1,5 1,0 |
2,0 1.0 |
1,0 0,5 |
1,0 2,5 |
2,0 1,0 |
2,0 |
0,5 1,0 |
0,5 0,5 |
0,2 2,0 |
|
Скорость потока анализируемого газа, л/ч |
от 20 до 100 |
от 20 до 100 |
от 30 до 90 |
от 10 до 90 |
от 10 до 90 |
от 5 ДО 10 |
от 130 до 250 |
от 20 до 90 |
от 30 до 90 |
от 30 до 60 |
Таблица 4, Технические характеристики газоанализаторов
|
Значение | ||||
|
Наименование характеристики |
EL3020 |
EL3040 |
EL3060 |
Uras26 в составе EL3060 |
|
Масса, кг, не более |
15 |
21 |
21 |
26 |
|
Габаритные размеры, мм, не более |
483x132x387 |
480x360x230 |
466x358x200 |
250x250x456 |
|
Диапазон измерения выходного аналогового сигнала, мА |
от 4 до 20 |
— | ||
|
Условия эксплуатации: - температура окружающего воздуха,°C; - относительная влажность окружающего воздуха, %, не более |
от 5 д от 5 до 40 при нии модуля Ur В( от 5 7 |
о 45; использова-as26 в соста- jo 45 5 |
от 5 до 50 75 |
от 5 до 45 75 |
|
Мощность потребления, Вт, не более |
187 | |||
|
Рабочий диапазон напряжений питания, В |
от 10 до 240 | |||
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
В комплект поставки газоанализаторов входит:
- газоанализатор в комплекте с датчиками в соответствии с заказом;
- эксплуатационная документация.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "ABB Automation GmbH", Германия.
ГОСТ 13320-81 "Газоанализаторы промышленные автоматические. Общие технические условия".
Методика поверки МРБ МП.3049-2020 "Газоанализаторы многоканальные EL3000".
Заключение
Газоанализаторы многоканальные EL3000 соответствуют требованиям документации фирмы "ABB Automation GmbH", Германия.
Газоанализаторы соответствуют требованиям Технического регламента Таможенного союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011 и Технического регламента Таможенного союза «О безопасности низковольтного оборудования» ТР ТС 004/2011, регистрационный номер декларации о соответствии ЕАЭС N RU Д-ЭЕ.НВ26.В00145/19 от 15.11.2019, срок действия до 14.11,2024г.
Межповерочный интервал - не более 6 месяцев.
Межповерочный интервал в сфере законодательной метрологии на территории Республики Беларусь - не более 6 месяцев.
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ
Адрес: г. Минск, Старовиленский тракт, 93
тел. 378-98-13
Аттестат аккредитации № BY/112 1.0025
(действителен до 30.03.2024)
Другие Газоанализаторы
