Газоанализаторы XMTC
| Номер в ГРСИ РФ: | РБ 03 09 6260 17 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Газоанализаторы |
| Производитель / заявитель: | «GE Sensing & Control Technologies (Shanchai) Co.Ltd», Китай |
|
Описание типа РБ 03 09 6260 17 [2017-11-15]
rb-03-09-6260-17_2017-11-15.pdf
|
Скачать |
Газоанализаторы ХМТС (далее - газоанализаторы) предназначены для непрерывного измерения концентрации водорода, диоксида углерода, диоксида серы в азоте или воздухе, а также водорода в диоксиде углерода.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 6260 17 |
| Наименование | Газоанализаторы XMTC |
| Год регистрации | 2017 |
| Номер сертификата | 11032 |
| Дата регистрации | 2017-04-27 |
| Срок действия | 2022-04-27 |
| Получатель сертификата | фирма "GE Sensing EMEA", Ирландия (IE) |
Производитель / Заявитель
фирма "GE Sensing EMEA"
Адрес: Sensing House, Shannon Free Zone East, Shannon
Контакты: Тел.: +353 61 470 200 Факс: + 353 61 47 1359 Сайт: http://www.ge.com/ie
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Метрологическое обеспечение | Метрологически обеспечены в Республике с применением ГСО, внесенных в Госреестр СИ РБ (раздел 2) или допущенных к применению в Республике Беларусь в установленном порядке. |
| Методика поверки | Поверка проводится по МРБ МП.2693-2017. |
Поверители
Скачать
|
Описание типа РБ 03 09 6260 17 [2017-11-15]
rb-03-09-6260-17_2017-11-15.pdf
|
Скачать |
Описание типа
Назначение
Газоанализаторы ХМТС (далее - газоанализаторы) предназначены для непрерывного измерения концентрации водорода, диоксида углерода, диоксида серы в азоте или воздухе, а также водорода в диоксиде углерода.
Область применения - энергетика, нефтехимическая, химическая промышленности и другие области деятельности.
Описание
Газоанализатор использует два высокостабильных прецизионных остеклованных термистора: один в контакте с измеряемой пробой газа в измерительной ячейке, а другой - в контакте с образцовым газом в закрытой ячейке. Термисторы смонтированы в непосредственной близости к изготовленным из нержавеющей стали стенкам ячеек. Ячейки нагревается до температуры 55 °C (70 °C), а термисторы нагреваются до более высокой температуры с помощью источника постоянного тока. Потери тепла термисторами к стенкам ячеек пропорциональны теплопроводности окружающего их газа. Таким образом, каждый термистор будет достигать различных равновесных температур. Разность температур термисторов определяется электрической мостовой схемой. Затем сигнал усиливается и преобразуется в токовый сигнал 4-20 мА, пропорциональный концентрации одного из компонентов бинарной газовой смеси.
Газоанализатор имеет встроенный микропроцессор для задания режимных параметров, градуировки, обработки измерительной информации и передачи ее на внешние устройства.
Газоанализатор дополнительно может комплектоваться устройствами пробоподготовки.
Газоанализатор имеет обычное и взрывозащищенное исполнение.

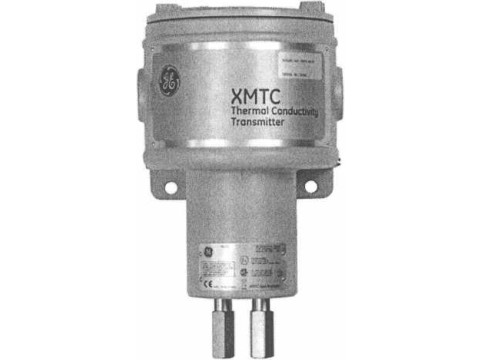

Внешний вид газоанализатора приведен на рисунке 1. •
Схема с указанием места нанесения знака поверки в виде клейма-наклейки на газоанализатор приведена в Приложении А к описанию типа.

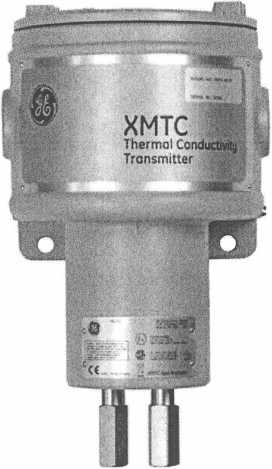

Рисунок 1 - Внешний вид газоанализатора
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики газоанализатора указаны в таблице 1.
Таблица 1 - Основные технические и метрологические характеристики
газоанализатора
|
Наименование характеристики |
Значение характеристики |
|
1 |
2 |
|
Диапазон измерений объемной доли (минимальный/максимальный), %: - водород в азоте - водород в воздухе - диоксид углерода в азоте - диоксид углерода в воздухе - диоксид серы в азоте - диоксид серы в воздухе - водород в диоксиде углерода |
от 0 до 2 / от 0 до 100 от 0 до 2 от 0 до 5 / от 0 до 100 от 0 до 5 / от 0 до 15 от 0 до 2 / от 0 до 30 от 0 до 2 / от 0 до 20 от 0 до 2 / от 0 до 100 |
|
Номинальный объемный расход измеряемой пробы |
250 см3/мин |
|
Время установления показаний, не более |
20 с |
|
Время прогрева, не более |
30 минут |
Продолжение таблицы 1
|
1 |
2 |
|
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности газоанализатора |
±2% |
|
Пределы допускаемой дополнительной приведенной погрешности газоанализатора, вызванной изменением температуры окружающего воздуха (от температуры калибровки) |
± 0,05 %/°С |
|
Аналоговый выходной сигнал |
4-20 мА постоянного тока с максимальной нагрузкой 800 Ом |
|
Номинальное значение температуры, поддерживаемой в измерительной ячейке |
55 °C (по заказу 70 °C) |
|
Диапазон температур окружающей среды при эксплуатации |
от минус 20 °C до 45 °C (при температуре измерительной ячейки 55 °C) от 5 °C до 60 °C (при температуре измерительной ячейки 70 °C) |
|
Диапазон температур окружающей среды при хранении и транспортировании |
от минус 30 °C до 65 °C |
|
Диапазон напряжений питания от сети постоянного тока |
от 22 до 26 В |
|
Максимальный потребляемый ток |
1,2 А |
|
Степень защиты оболочки по ГОСТ 14254 |
IP66 |
|
Габаритные размеры, не более: - диаметр - высота |
145 мм 266 мм |
|
Масса, не более |
4,3 кг |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
Комплектность поставки газоанализаторов определяется заказом в соответствии с технической документацией фирмы "GE Sensing ЕМЕА", Ирландия.
Основной комплект поставки включает:
- газоанализатор - 1 шт.;
- инструкция по эксплуатации - 1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "GE Sensing ЕМЕА", Ирландия.
МРБ МП.2693-2017 "Газоанализаторы ХМТС. Методика поверки".
Заключение
Газоанализаторы ХМТС соответствуют технической документации фирмы "GE Sensing ЕМЕА", требованиям ТР ТС 020/2011 (Регистрационный номер декларации о соответствии: №ТС N RU Д-1Е.АЯ46.В.85427, декларация действительна по 25.04.2021), ТР ТС 012/2011 (Регистрационный номер сертификата соответствия: № ТС RU С-1Е.МШ06.В.00173, сертификат действителен по 30.11.2020).
Межповерочный интервал - не более 6 месяцев (для газоанализаторов, применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ г.Минск,
Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации №BY/112 02.1.0.0025
Другие Газоанализаторы
