Газоанализаторы многоканальные А02000 (далее - газоанализаторы) предназначены для проведения непрерывного газового анализа горючих и негорючих газов в атмосферном воздухе, технологических газовых средах, а также в промышленных выбросах и дымовых газах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 3758 17 |
| Наименование | Газоанализаторы многоканальные AO2000 |
| Год регистрации | 2017 |
| Номер сертификата | 10952 |
| Дата регистрации | 2017-02-28 |
| Срок действия | 2022-02-28 |
| Получатель сертификата | фирма "ABB Automation GmbH", Германия (DE) |
Производитель / Заявитель
фирма "ABB Automation GmbH"
Адрес: представительство в России: 111250, г. Москва, ул. Красноказарменная, 12
Контакты: (095)956-05-44, 230-60-01 // (095)956-30-18
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Метрологическое обеспечение | Метрологически не обеспечены в Республике Беларусь в комплектации с аналитическим модулем лазерным LS 25 при измерении концентрации Н2О, в связи с отсутствием генератора влажного газа. |
| Методика поверки | Поверку, в т.ч находящихся в эксплуатации, проводить по МРБ МП.3075-2021. |
Поверители
Скачать
|
Описание типа РБ 03 09 3758 17 [2021-03-17]
rb-03-09-3758-17_2021-03-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 3758 17 [2018-02-26]
rb-03-09-3758-17_2018-02-26.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 3758 17 [2008-09-08]
rb-03-09-3758-17_2008-09-08.pdf
|
Скачать | ||
|
Описание типа РБ 03 09 3758 17 [2011-11-01]
rb-03-09-3758-17_2011-11-01.pdf
|
Скачать |
Описание типа
Назначение
Газоанализаторы многоканальные А02000 (далее - газоанализаторы) предназначены для проведения непрерывного газового анализа горючих и негорючих газов в атмосферном воздухе, технологических газовых средах, а также в промышленных выбросах и дымовых газах.
Область применения: газовая и газоперерабатывающая промышленность, нефтеперерабатывающая, химическая и другие отрасли промышленности.
Описание
Газоанализаторы состоят из электронного блока и аналитических модулей, в зависимости от конструкции корпуса электронного блока, выпускаются в следующих исполнениях:
- А02020, выполнен в корпусе для монтажа в 19-дюймовую стойку;
- А02040, выполнен в корпусе для настенного монтажа.
В максимальной комплектации газоанализаторы могут включать в себя до четырех аналитических модулей, расположенных, как внутри корпуса электронного модуля, так и в отдельных корпусах, что позволяет выполнять измерение до шести компонентов одновременно, а также пневматический модуль и необходимое количество источников питания.
Корпуса газоанализаторов изготавливают в двух исполнениях:
- со степенью защиты, обеспечиваемой оболочкой, IP 54;
- со степенью защиты, обеспечиваемой оболочкой, IP 20.
Газоанализаторы могут быть укомплектованы следующими аналитическими модулями:
1) Анализатор фотометрический Uras26 работает в инфракрасной области спектра и предназначен для измерения концентрации СО, СО2, NO, SO2, N2O, NH3, СН4, С2Н2, С2Н4, С2Н6, С3Н6, С3Н8, С4Н10, С6Н141 Н2О, R134a, SF6.
2) Анализатор фотометрический Limas21 UV, работает в ультрафио вой и видимой областях спектра и предназначен для измерения концё NO, SO2, N2O, NH3, H2S, cl2.
,0ft11
3) Анализатор фотометрический Limas21 HW работает в ультрафиолетовой области спектра и предназначен для измерения концентрации NO, N2O, NH3.
4) Анализатор кислорода Magnos206/ Magnos28, принцип действия основан на парамагнитных свойствах кислорода, предназначен для измерения концентрации О2 в технологических газах или азоте.
5) Анализатор кислорода Magnos27, принцип действия основан на парамагнитных свойствах кислорода, предназначен для измерения концентрации О2 в дымовых газах или азоте.
6) Циркониевый анализатор следов кислорода ZO23, принцип действия основан на потенциометрическом методе, предназначен для измерения концентрации О2 в чистых газах.
7) Анализатор теплопроводности Caldos25, принцип действия основан на различии теплопроводности различных газов, предназначен для эксплуатации в агрессивных средах, для измерения концентрации Н2, SO2 в бинарных газовых смесях.
8) Анализатор теплопроводности Caldos27, принцип действия основан на различии теплопроводности различных газов, предназначен для измерения концентрации Н2 в бинарных газовых смесях.
9) Анализатор пламенно-ионизационный Fidas24, принцип действия основан на пламенно-ионизационном методе (ионизация молекул органических веществ в пламени водорода с последующим измерением ионизационного тока), предназначен для измерения массовой концентрации общего углерода.
10) Аналитический модуль лазерный LS25, принцип действия основан на однолучевой спектрометрии, предназначен для измерения концентрации О2, СО, СО2, NO, N2O, NH3, H2S, НО, H2O, CH4. Данный модуль изготавливают только в отдельном корпусе и подключается к измерительной системе по интерфейсу Ethernet.
Аналитические модули Uras26, Limas21 UV, Limas21 HW могут быть дополнительно укомплектованы электрохимическим датчиком кислорода (электрохимическая ячейка).
Пневматический модуль может включать в себя до трех электромагнитных клапанов для управления подачей газа, до двух сменных фильтров тонкой очистки, насос с фильтром грубой очистки и капилляром, до двух датчиков расхода. Пневматический модуль всегда связан с аналитическим модулем и устанавливается с ним в одном корпусе.
Все аналитические модули являются перенастраиваемыми, позволяют перенастраивать как верхний предел измерений, так и нижний предел измерений, изменяя настроенный диапазон измерения.
В газоанализаторе установлен электронный модуль, который включает в себя плату системного контроллера с модулями ввода-вывода.
Модули ввода-вывода бывают следующих видов:
• встроенный интерфейс Ethernet-10/100BASE-T;
• 2-канальный и 4-канальный модули аналоговых выходов с двумя или четырьмя аналоговыми выходами (4 - 20) мА;
• модуль цифрового ввода-вывода с четырьмя цифровыми входами и четырьмя цифровыми выходами;
• модуль связи с персональным компьютером с интерфейсами RS485 и RS232. __
В газоанализаторах предусмотрена упрошенная калибровка с использованием встроенных калибровочных ячеек. Ху Av
Газоанализаторы имеют встроенное программное обеспечение (ПО).
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 Идентификационные данные ПО
|
Идентификационное наименование ПО |
Номер версии ПО (идентификационный номер) |
|
версия, не ниже | |
|
Software Version |
5.1.18 |

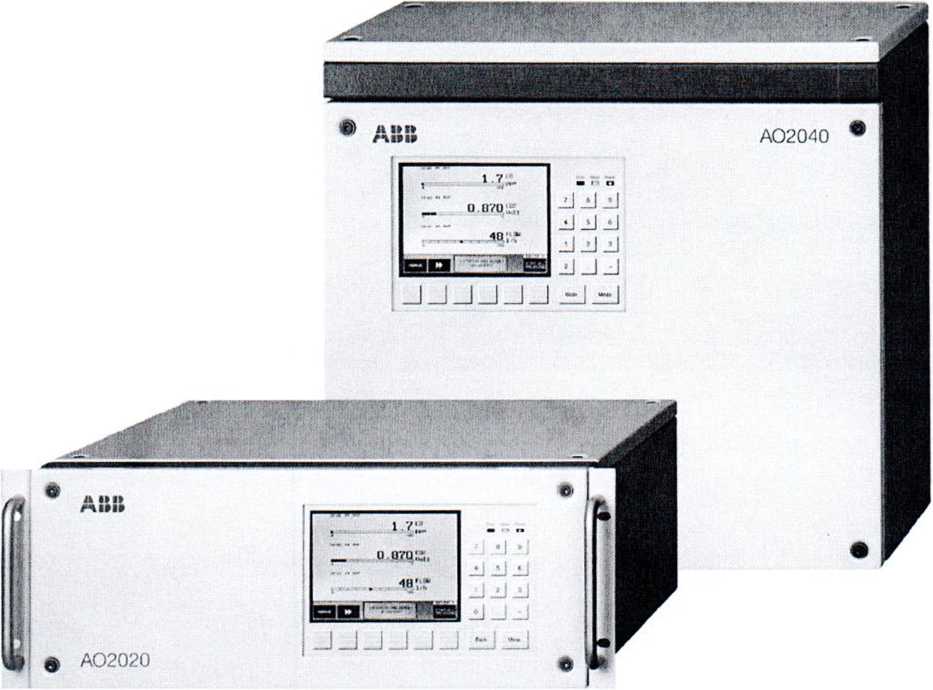

Внешний вид газоанализаторов приведен на рисунке 1.
Место нанесения знака поверки указано в Приложении А к описанию типа.
Рисунок 1 - Внешний вид газоанализаторов
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики газоанализаторов представлены в таблицах 2-4.
ф
|
Измеряемый компонент |
Максимальный диапазон измерений |
Минимальная ширина настраиваемого диапазона измерений |
Пределы основной допускаемой погрешности газоанализатора | ||
|
1 |
2 |
3 |
4 | ||
|
Аналитический модуль Uras26 | |||||
|
Концентрация СО |
от 0 % об. д. до 100 % об. д. |
10 ppm |
± 1 ppm или ± 4 % от измеренного значения (что больше) | ||
|
Концентрация СО2 |
от 0 % об. д. до 100 % об. д. |
5 ppm |
± 0,5 ppm или ± 4 % от измеренного значения (что больше) | ||
|
Концентрация NO |
от 0 % об. д. до 100 % об. д. |
75 ppm |
± 1 ppm или ± 4 % от измеренного значения (что больше) | ||
|
Концентрация SO2 |
от 0 % об. д. до 100 % об. д. |
25 ppm |
± 5 ppm или ± 4 % от измеренного значения (что больше) | ||
|
Концентрация N2O |
от 0 % об. д. до 100 % об. д. |
20 ppm |
± 2 ppm или ± 4 % от измеренного значения (что больше) | ||
|
Концентрация NH3 |
от 0 % об. д. до 30 % об. д. |
30 ppm |
± 2 ppm или ± 5 % от измеренного значения (что больше) | ||
|
Концентрация СН4 |
от 0 % об. д. до 100 % об. д. или 100 % НКПР |
50 ppm |
± 5 ppm или ± 4 % от измеренного значения(что больше) | ||
|
Концентрация С2Н2 |
от 0 % об. д. до 100 % об. д. или 100 % НКПР |
100 ppm |
± 5 ppm или ± 4 % от измеренного значения(что больше) | ||
|
Концентрация С2Н4 |
от 0 % об. д. до 100 % об. д. или 100 % НКПР |
300 ppm |
± 10 ppm или ± 2 % от измеренного значения(что больше) | ||
|
Концентрация С2Н6 |
от 0 % об. д. до 100 % об. д. или 100 % НКПР |
50 ppm |
± 5 ppm или ± 4 % от измеренного значения(что больше) | ||
|
Концентрация С3Н6 |
от 0 % об. д. до 100 % об. д. или 100 % НКПР |
50 ppm |
± 10 ppm или ± 4 % от измеренного значения(что больше) | ||
|
Концентрация С3Н8 |
от 0 % об. д. до 100 % об. д. или 100 % НКПР |
50 ppm |
± 5 ppm или ± 10 % от измеренного значения(что больше) | ||
|
Концентрация С4Ню |
от 0 % об. д. до 100 % об. д. или 100 % НКПР |
50 ppm |
± 5 ppm или ± 10 % от измеренного значения(что больше) | ||
|
Концентрация С6Н14 |
от 0 % об. д. до 100 % об. д. |
100 ppm |
± 10 ppm или ± 10 % от измеренного значения(что больше) | ||
|
Концентрация Н2О |
от 0 % об. д. до 2 % об. д. |
500 ppm |
± 20 ppm или ± 5 % от измеренного значения(что больше) | ||
|
Концентрация R134a |
от 0 % об. д. до 100 % об. д. |
50 ppm |
± 5 ppm или ± 5 % от измеренного значения(что больше) | ||
|
Концентрация SF6 |
от 0 до 1000 ppm |
4 ppm |
при минимальной ширине диапазона ± 1 ppm или ± 5 ppm или ± 5 % от измеренного значения(что больше) | ||
|
Аналитический модуль Caldos25 (по теплопроводности) | |||||
|
-^Концентрация Н2 В^уили воздухе |
от 0 % об. д. 100 % об. д. или 100 % НКПР |
0,5 % об. д. |
± 0,05 % об д. или ± 4 % от измеренного значения (что больше) | ||
|
в Г |
g |
нтрация SO2 1ли воздухе |
от 0 % об. д. 100 % об. д. или 100 % НКПР |
1,5 % об. д. |
±0,15 % об. д. или ± 4 % от измеренного значения (что больше) |
|
М^б'^ентрация Н2 _^в Cl2 (хлоре) |
от 0 % об. д. 100 % об. д. или 100 % НКПР |
0,5 % об. д. |
± 0,05 % об. д. или ± 10 % от измеренного значения (что больше) | ||
Продолжение таблицы 2
nag
|
1 2 |
3 |
4 | ||
|
Аналитический модуль Caldos27 (по теплопроводности) | ||||
|
Концентрация Н2 в азоте или воздухе |
от 0 % об. д. 100 % об. д. или 100 % НКПР |
0,3 % об. д. |
± 0,05 % об. д. или ± 2 % от измеренного значения (что больше) | |
|
Концентрация Н2 в дымовых газах |
от 0 % об. д. 100 % об. д. или 100 % НКПР |
0,5 % об. д. |
± 0,1 % об. д. или ± 10 % от измеренного значения (что больше) | |
|
Концентрация Н2 в Аг (аргоне) |
от 0 % об. д. 100 % об. д. или 100 % НКПР |
0,25 % об. д. |
± 0,05 % об. д. или ± 10 % от измеренного значения (что больше) | |
|
Концентрация СН4 в азоте |
от 0 % об. д. 100 % об. д. или 100 % НКПР |
2 % об. д. |
± 0,25 % об. д. | |
|
Концентрация СН4 в воздухе |
от 0 % об. д. 100 % об. д. или 100 % НКПР |
2 % об. д. |
± 0,25 % об. д. | |
|
Концентрация СО2 в азоте или воздухе |
от 0 % об. д. 100 % об. д. |
3 % об. д. |
± 0,05 % об. д. или ± 5 % от измеренного значения (что больше) | |
|
Концентрация Аг (аргона) в азоте |
от 75 % об. д. 100 % об. д. |
2,5 % об. д. |
± 0,4 % об. д. | |
|
Концентрация Аг в кислороде |
от 0 % об. д. 100 % об. д. |
2 % об. д. |
± 0,4 % об. д. | |
|
Концентрация Не (гелия) в N2 |
от 90 % об. д. 100 % об. д. |
3 % об. д. |
± 0,4 % об. д. | |
|
Аналитический модуль Limas21 IIV (фотометрический) | ||||
|
Концентрация NO |
от 0 % об. д. 100 % об. д. |
10 ppm |
± 1 ppm или ± 4 % от измеренного значения (что больше) | |
|
Концентрация SO2 |
от 0 % об. д. 100 % об. д. |
25 ppm |
± 5 ppm или ± 4 % от измеренного значения (что больше) | |
|
Концентрация NO2 |
от 0 % об. д. 100 % об. д. |
50 ppm |
± 5 ppm или ± 5 % от измеренного значения (что больше) | |
|
Концентрация NH3 |
от 0 % об. д. 30 % об. д. |
30 ppm |
± 5 ppm или ± 4 % от измеренного значения (что больше) | |
|
Концентрация H2S |
от 0 % об. д. 100 % об. д. |
25 ppm |
± 5 ppm или ± 4 % от измеренного значения (что больше) | |
|
Концентрация Cl2 |
от 0 % об. д. 100 % об. д. |
100 ppm |
± 5 ppm или ± 5 % от измеренного значения (что больше) | |
|
Аналитический модуль Limas21 HW (фотометрический) | ||||
|
Концентрация NO |
от 0 ppm до 5000 ppm |
10 ppm |
+ 1 ppm или ± 2 % от измеренного значения (что больше) | |
|
Концентрация NO2 |
от 0 ppm до 2500 ppm |
10 ppm |
± 1 ppm или ± 2 % от измеренного значения (что больше) | |
|
Концентрация NH3 |
от 0 ppm до 500 ppm |
100 ppm |
± 1 ppm или ± 2 % от измеренного значения (что больше) | |
|
____... Электрохимическая ячейка на кислород | ||||
|
:^Концентрация О2 |
от 0 % об. д. до 25 % об. д. |
5 % об. д. |
± 2 % от настроенного диапазона | |
|
Аналитический модуль |
Magnos27 | |||
|
Концент |
рация О2 |
от 0 % об. д. до 100 % об. д. |
3 % об. д. |
± 2 % от настроенного диапазона |
Б en
ие таблицы 2
|
1 |
2 |
3 |
4 |
|
/ |
Аналитический модуль |
7lagnos206 | |
|
Концентрация О2 |
от 0 % об. д. до 100 % об. д. |
2 % об. д. |
± 2 % от настроенного диапазона |
|
Аналитический модуль |
Magnos28 | ||
|
Концентрация О2 |
от 0 % об. д. до 100 % об. д. |
2 % об. д. |
± 2 % от настроенного диапазона |
|
Аналитический модуль ZO23 | |||
|
Концентрация О2 |
от 0 ppm до 250000 ppm |
1 ppm |
± 0,1 ppm или ± 2 % от настроенного диапазона (что больше) |
|
Аналитический модуль Fidas24 (пламенно-ионизационный) | |||
|
Массовая концентрация (общий углерод) |
от 0 мгС/м3 до 80 гС/м3 |
5 мгС/м3 |
± 0,2 мгС/м3 или ± 2 % от измеренного значения (что больше) |
|
от 0 % об. д. до 15 % об. д. |
10 ppm |
при минимальной ширине диапазона ± 1 ppm или 0,1 % об. д. или ± 2 % от измеренного значения (что больше) | |
|
Аналитический модуль LS25 (лазерный)3 | |||
|
Концентрация О2 |
от 0 % об. д. до 25 % об. д. |
1 % об. д. |
± 0,05 % об. д. или ± 10 % от измеренного значения (что больше) |
|
Концентрация СО |
от 0 % об. д. до 5 % об. д. |
1 % об. д. |
± 5 ppm или ± 5 % от измеренного значения (что больше) |
|
Концентрация СО2 |
от 0 % об. д. до 20 % об. д. |
1 % об. д. |
± 5 ppm или ± 5 % от измеренного значения (что больше) |
|
Концентрация NO |
от 0 % об. д. 15 % об. д. |
1500 ppm |
± 5 ppm или ± 5 % от измеренного значения (что больше) |
|
Концентрация N2O |
от 0 % об. д. до 5 % об. д. |
500 ppm |
± 3 ppm или ± 4 % от измеренного значения (что больше) |
|
Концентрация NH3 |
от 0 % об. д. до 30 % об. д. |
20 ppm |
± 5 ppm или ±5 % от измеренного значения (что больше) |
|
Концентрация H2S |
от 0 % об. д. 3 % об. д. |
300 ppm |
+ 10 ppm или ± 5 % от измеренного значения (что больше) |
|
Концентрация HCI |
от 0 ppm до 1000 ppm |
5 ppm |
± 0,05 ppm или ± 5 % от измеренного значения (что больше) |
|
Концентрация Н2О |
от 0 % об. д. 50 % об. д. |
1 % об. д. |
± 0,02% об. д. или ± 10 % от измеренного значения (что больше) |
|
Концентрация СН4 |
от 0 % об. д. 100 % об. д. или 100 % НКПР |
1 % об. д. |
± 0,5 ppm или ± 10 % от измеренного значения (что больше) |
|
Примечания: 1 Все аналитические модули являются перенастраиваемыми и позволяют перенастраивать как верхний предел измерений, так и нижний предел измерений. 2 Перенастройка диапазона измерений должна производиться с учетом минимальной ширины настраиваемого диапазона, указанного столбце 3 данной таблицы. г^З^Гв^дналитического модуля LS25 значения в столбце 3 указаны для оптического пути 1 метр. При увеличении/уменьшении оптического пути ''значение,столбца 3 необходимо разделить/умножить на значение длинны оптического пути в метрах. Длина оптического пути находится в преде-лДх рт Д^етра до 6 метров. | |||
|
Наименование характеристики |
Значение характеристики | |||||||||||
|
аналитический модуль |
Электро-химическая ячейка | |||||||||||
|
Uras26 |
Caldos25 |
Caldos27 |
Limas21 UV |
Limas21 HW |
Magnos206 |
Magnos27 |
Magnos28 |
ZO23 |
Fidas24 |
LS25 | ||
|
Время установления показаний Т90, с, не более |
2,5 |
6,0 |
2,0 |
4,0 |
5,0 |
3,5 |
10,0 |
3,0 |
3,0 |
1,5 |
2,0 |
— |
|
Изменение аналогового выходного сигнала за 24 часа непрерывной работы, % от диапазона, не более |
1,0 |
4,0 |
0.5 |
1.0 |
1,0 |
1,0 |
2,0 |
1,0 |
1,0 |
2,0 |
2,0 |
1,0 |
|
Вариация показаний, % от диапазона, не более |
0,2 |
0,5 |
0,5 |
0,5 |
0,4 |
0.5 |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
0,2 |
|
Пределы допускаемой дополнительной погрешности, % от диапазона - при изменении температуры окружающей среды на каждые 10 °C; - при изменении расхода подаваемого газа |
±3,0 |
±1,0 ±5,0 |
±0,5 ±0,5 |
±1,0 |
±2,0 |
±0,1 ±0,1 |
±0,5 ±1,0 |
±0,5 ±0,5 |
±2,0 ±1,0 |
±2,0 |
±2,0 |
±0,2 ±2,0 |
|
Скорость потока анализируемого газа, л/ч |
от 20 до 100 |
от 10 до 90 |
от 10 до 90 |
от 20 до 100 |
от 20 до 90 |
от 30 до 90 |
от 20 до 90 |
от 30 до 90 |
от 5 до 10 |
— |
— |
от 30 до 60 |
|
Наименование характеристики |
Значение | ||
|
А02020 с внешним аналитическим модулем, кроме LS25 |
А02040 с внешним аналитическим модулем, кроме LS25 |
Внешний аналитический модуль LS25 | |
|
Масса, кг, не более |
25 |
21 | |
|
Условия эксплуатации: - температура окружающего воздуха, °C; - относительная влажность окружающего воздуха, % |
от 5 до 40 не более 75 | ||
|
Мощность потребления, Вт, не более |
187 | ||
|
Рабочий диапазон напряжений питания, В |
от 10 до 240 | ||
|
Диапазоны значений выходного сигнала, мА |
От 4 до 20 | ||
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
В комплект поставки газоанализаторов входит:
- газоанализатор в комплекте с датчиками в соответствии с заказом;
- эксплуатационная документация.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "ABB Automation GmbH", Германия.
ГОСТ 13320-81 "Газоанализаторы промышленные автоматические. Общие технические условия".
Методика поверки МРБ МП.3075-2021 "Газоанализаторы многоканальные А02000".
Заключение
Газоанализаторы многоканальные А02000 соответствуют требованиям документации фирмы "ABB Automation GmbH", Германия.
Газоанализаторы соответствуют требованиям Технического регламента Таможенного союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011 и Технического регламента Таможенного союза «О безопасности низковольтного оборудования» ТР ТС 004/2011, регистрационный номер декларации о соответствии ЕАЭС N RU Д-ОЕ.НВ26.В.00145/19 от 15.11.2019, срок действия до 14.11,2024г.
Межповерочный интервал - не более 6 месяцев.
Межповерочный интервал в сфере законодательной метрологии на территории Республики Беларусь - не более 6 месяцев.
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ
Адрес: г. Минск, Старовиленский тракт, 93
тел. 378-98-13
Аттестат аккредитации № BY/112 1.0025
(действителен до 30.03.2024)
Другие Газоанализаторы
