Контроллеры программируемые КР-500РБ
| Номер в ГРСИ РФ: | РБ 03 23 3559 17 |
|---|---|
| Раздел: | Информационно-измерительные и управляющие системы, комплексы [23] |
| Производитель / заявитель: | ОАО "Белэлектромонтажналадка", г. Минск |
|
Описание типа РБ 03 23 3559 17 [2017-05-25]
rb-03-23-3559-17_2017-05-25.pdf
|
Скачать | ||
|
Описание типа РБ 03 23 3559 17 [2014-07-14]
rb-03-23-3559-17_2014-07-14.pdf
|
Скачать | ||
|
Описание типа РБ 03 23 3559 17 [2008-10-09]
rb-03-23-3559-17_2008-10-09.pdf
|
Скачать | ||
|
Описание типа РБ 03 23 3559 17 [2011-09-22]
rb-03-23-3559-17_2011-09-22.pdf
|
Скачать |
Контроллеры программируемые КР-500РБ (далее - контроллеры) предназначены для измерений и измерительных преобразований аналоговых выходных сигналов в виде напряжения и силы постоянного тока, сигналов термопар, ЭДС и термопреобразователей сопротивлений, резистивного датчика; приема и обработки дискретных сигналов; формирования управляющих аналоговых и дискретных сигналов по различным законам регулирования на основе измеренных параметров технологических процессов; выдачи управляющих воздействий на внешние исполнительные органы различных типов по заложенному алгоритму либо по командам верхнего уровня АСУ ТП.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 23 3559 17 |
| Наименование | Контроллеры программируемые КР-500РБ |
| Год регистрации | 2017 |
| Номер сертификата | 10886 |
| Дата регистрации | 2017-01-31 |
| Срок действия | 2022-01-31 |
| Получатель сертификата | ОАО "Белэлектромонтажналадка", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "Белэлектромонтажналадка"
Адрес: ул. Плеханова, 105а, 220101, г. Минск
Контакты: тел. (017) 378-09-05, факс (017) 378-43-19 / belemn@belemn.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1790-2008 (КГЖТ.421457.005 И1) с изменением №1. |
Поверители
Скачать
|
Описание типа РБ 03 23 3559 17 [2017-05-25]
rb-03-23-3559-17_2017-05-25.pdf
|
Скачать | ||
|
Описание типа РБ 03 23 3559 17 [2014-07-14]
rb-03-23-3559-17_2014-07-14.pdf
|
Скачать | ||
|
Описание типа РБ 03 23 3559 17 [2008-10-09]
rb-03-23-3559-17_2008-10-09.pdf
|
Скачать | ||
|
Описание типа РБ 03 23 3559 17 [2011-09-22]
rb-03-23-3559-17_2011-09-22.pdf
|
Скачать |
Описание типа
Назначение
Контроллеры программируемые КР-500РБ (далее - контроллеры) предназначены для измерений и измерительных преобразований аналоговых выходных сигналов в виде напряжения и силы постоянного тока, сигналов термопар, ЭДС и термопреобразователей сопротивлений, резистивного датчика; приема и обработки дискретных сигналов; формирования управляющих аналоговых и дискретных сигналов по различным законам регулирования на основе измеренных параметров технологических процессов; выдачи управляющих воздействий на внешние исполнительные органы различных типов по заложенному алгоритму либо по командам верхнего уровня АСУ ТП.
Контроллеры могут применяться на предприятиях химической, нефтехимической, нефтяной, автомобильной, целлюлозно-бумажной, пищевой промышленностей и других областях хозяйственной деятельности.
Описание
Принцип действия контроллеров основан на преобразовании электрических сигналов напряжения, силы постоянного тока, активного сопротивления первичных измерительных преобразователей в сигналы постоянного тока или напряжения с последующим аналого-цифровым преобразованием и передачей измерительной информации к IBM-совместимому компьютеру.
Контроллеры относятся к агрегатированным устройствам и состоят из:
- блока контроллера БК-500;
- микроконтроллера ШМК-Д;
- пульта оператора ПК-302;
- модулей устройств связи с объектом (далее - модули УСО) и ряда дополнительных устройств и блоков.
Блок контроллера БК-500 имеет:
- 4 полевых канала с интерфейсом RS-485, к каждому из которых можно подключить до 31 микроконтроллера ШМК;
- сетевой канал Ethernet;
- канал межконтроллерной связи Магистр - интерфейс RS-485;
- шлюзовой канал для связи с инженерной станцией или SCADA-системой -интерфейс RS-232/ RS-485;
- канал резервирования - интерфейс RS-485.
К каждому микроконтроллеру ШМК можно подключить до 16 модулей УСО (по интерфейсу RS-485), которые могут включаться в любой комбинации и последовательности.
Контроллеры имеют возможности регистрации и архивации технологических параметров.
Место нанесения знака поверки приведено в приложении к описанию типа.

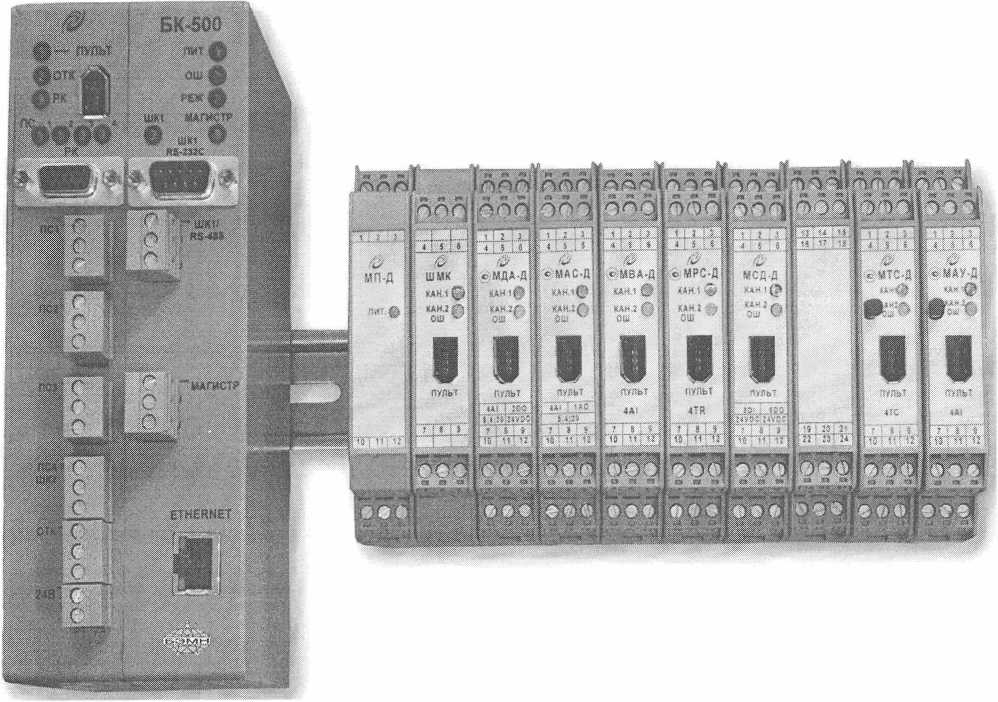

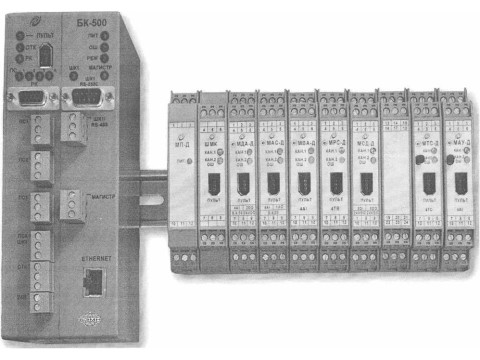

Внешний вид контроллеров представлен на рисунке 1.
Рисунок 1 - Внешний вид контроллеров
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики измерительных модулей представлены в таблице 1.
Таблица 1
|
Измерительный модуль |
Количество входов (выходов) |
Диапазоны измерения входных (выходных) сигналов |
Пределы допускаемой основной приведенной погрешности (в диапазоне температур от 15 °C до 25 °C) |
Пределы допускаемой дополнительной приведенной погрешности от изменения температуры окружающей среды на 10 °C |
|
Модуль УСО МАС-Д |
4 или 8 |
от 0 до 5 мА |
±0,1 % |
±0,1 % |
|
от 0 до 20 мА | ||||
|
от 4 до 20 мА | ||||
|
Модуль УСО МДА-Д |
4 или 8 |
от 0 до 5 мА |
±0,1 % |
±0,1 % |
|
от 0 до 20 мА | ||||
|
от 4 до 20 мА | ||||
|
Модуль УСО МВА-Д |
4 или 8 |
от 0 до 5 мА |
±0,1 % |
±0,1 % |
|
от 0 до 20 мА | ||||
|
от 4 до 20 мА | ||||
|
Модуль УСО МТС-Д |
4 или 8 |
от 0 до 100 мВ |
±0,1 % |
±0,1 % |
|
термопара L от минус 200 °C до плюс 800 °C | ||||
|
термопара К от минус 200 °C до плюс 1372 °C | ||||
|
Модуль УСО МРС-Д |
4 или 8 |
от 0 до 365 Ом |
±0,1 % |
±0,1 % |
|
тем 100М (Wwo=1,4280) от минус 200 °C до плюс 200 °C | ||||
|
ТСП 100П (Wi оо= 1,3910) от минус 200 °C до плюс 750 °C | ||||
|
ТСП 50П (Wi оо= 1,3910) от минус 200 °C до плюс 750 °C | ||||
|
Модуль УСО МАУ-Д |
4 или 8 |
от 4 до 20 мА |
±0,1 % |
±0,1 % |
|
от 0 до 10 В | ||||
|
от 0 до 365 Ом | ||||
|
термопара К от минус 200 °C до плюс 1372 °C |
Примечания
1 Номинальные статические характеристики термопар типов К, L по СТБ ГОСТ Р 8.585-2004, термопреобразователей сопротивлений типов 100М, 100П, 50П по ГОСТ 66-51-2009; -
2 Напряжение питания постоянного тока (5±0,3) В.________________________________________< z Г ~ г, , ______
i! (г V\
1
у , / • -'г ■
Основные технические характеристики других модулей представлены в таблице 2.
Таблица 2_____________________________________________________________
|
Наименование параметра |
Значение |
|
Блок конт |
роллера БК-500 |
|
Напряжение питания постоянного тока |
(24±6) В |
|
Потребляемая мощность, Вт, не более |
10 |
|
Габаритные размеры, мм, не более |
175x70x165 |
|
Модуль питания МП-Д | |
|
Напряжение питания постоянного тока |
(24±6) В |
|
Выходное напряжение |
(5±0,3) В |
|
Потребляемая мощность, Вт, не более |
21,5 |
|
Габаритные размеры, мм, не более |
100x17,5x115 |
|
Индикация режимов работы |
“ПИТ” |
|
Шлюзовой микроконтроллер ШМК | |
|
Напряжение питания постоянного тока |
(5±0,3) В |
|
Потребляемая мощность, Вт, не более |
1,2 |
|
Габаритные размеры, мм, не более |
100x17,5x115 |
|
Модуль УСО МСД-Д | |
|
Количество каналов модуля в зависимости от его исполнения |
8 или 16 |
|
Напряжение питания постоянного тока |
(5±0,3) В |
|
Потребляемая мощность, Вт, не более |
0,3 (одинарный на 8 каналов); 0,5 (сдвоенный на 16 каналов) |
|
Габаритные размеры, мм, не более |
100x17,5x115 (одинарный на 8 каналов); 100x35x115 (сдвоенный на 16 каналов) |
|
Напряжение питания постоянного тока |
(24±6) В |
Знак утверждения типа
Знак утверждения типа наносится на модули УСО, содержащие измерительные каналы. На эксплуатационной документации знак утверждения типа наносится на титульном листе методом типографской печати.
Комплектность
В комплект поставки должны входить:
- контроллер программируемый КР-500РБ, укомплектованный модулями согласно карте заказа;
- программа настройки и программирования “КОНТРАСТ v2.0”. Разработчик ЗАО "Волмаг";
- ведомость эксплуатационных документов;
- комплект эксплуатационных документов согласно ведомости;
- паспорта на каждый модуль контроллера;
- методика поверки КГЖТ.421457.005 И1 МРБ МП.1790-2008;
- потребительская тара.
По требованию заказчика в комплект поставки могут входить блоки питания БП-4М15, БП-Г, ББП-24 переменным однофазным током с напряжением (230±23) В, частотой (50±1) Гц.
г'У" '■ \
!■ \ -Л
'
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 12997-84 "Изделия ГСП. Общие технические условия".
ГОСТ 6651-2009 "Термопреобразователи сопротивления. Общие технические требования и методы испытаний".
СТБ ГОСТ Р 8.585-2004 "Система обеспечения единства измерений Республики Беларусь. Термопары. Номинальные статические характеристики преобразования".
ТУ BY 100101011.056-2008 "Контроллеры программируемые КР-500РБ. Технические условия".
МРБ МП.1790-2008 (КГЖТ.421457.005 И1) "Контроллеры программируемые КР-500РБ. Методика поверки".
Заключение
Контроллеры программируемые КР-500РБ соответствуют требованиям ГОСТ 12997-84, ТУ BY 100101011.056-2008, ГОСТ 6651-2009, СТБ ГОСТ Р 8.585-2004, ТР ТС 004/2011, ТР ТС 020/2011 (сертификат о соответствии № ТС RU C-RU.AflO6.B.OO254 от 16.08.2016 действителен по 15.08.2021).
Межповерочный интервал - не более 12 месяцев, для контроллеров, предназначенных для применения, либо применяемых в сфере законодательной метрологии.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ,
220053, г. Минск, Старовиленский тракт, 93, тел. 334-98-13, факс 288-09-38
Аттестат аккредитации № BY/112 02.1.0.0025
Электронная почта: info@belgim.by
