Амперметры и вольтметры Э8033 и Э8035-М1

Номер в ГРСИ РФ:	РБ 03 13 3453 17
Раздел:	Средства измерений электрических величин [13]
Категория:	Вольтметры
Производитель / заявитель:	ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП), г. Витебск

Скачать

	Описание типа РБ 03 13 3453 17 [2010-06-25] rb-03-13-3453-17_2010-06-25.pdf	Скачать
	Описание типа РБ 03 13 3453 17 [2017-01-30] rb-03-13-3453-17_2017-01-30.pdf	Скачать
	Описание типа РБ 03 13 3453 17 [2011-01-30] rb-03-13-3453-17_2011-01-30.pdf	Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Амперметры и вольтметры Э8 чены для измерения тока и напря>

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 13 3453 17
Наименование	Амперметры и вольтметры Э8033 и Э8035-М1
Год регистрации	2017
Номер сертификата	10890
Дата регистрации	2017-01-31
Срок действия	2022-01-31
Получатель сертификата	ОАО "ВЗЭП", г. Витебск, Республика Беларусь (BY)

Производитель / Заявитель

ОАО "ВЗЭП"

Адрес: ул. Ильинского, 19/18, 210630, г. Витебск

Контакты: (0212) 66-58-10, vzep.info@tut.by

Поверка

Межповерочный интервал / Периодичность поверки	-
Методика поверки	Поверка по ГОСТ 8.497-83. Подлежат первичной поверке при выпуске из производства.

Поверители

Скачать

	Описание типа РБ 03 13 3453 17 [2010-06-25] rb-03-13-3453-17_2010-06-25.pdf	Скачать
	Описание типа РБ 03 13 3453 17 [2017-01-30] rb-03-13-3453-17_2017-01-30.pdf	Скачать
	Описание типа РБ 03 13 3453 17 [2011-01-30] rb-03-13-3453-17_2011-01-30.pdf	Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Знак утверждения типа Комплектность ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ Заключение

Назначение

Амперметры и вольтметры Э8 чены для измерения тока и напря>

Амперметры и вольтметры при тановках для измерения тока и наг раслях промышленности, в энергет

Описание

Приборы представляют собой щитовые приборы электромагнит

Принцип действия приборов модействии сердечника с магнит кам которой протекает ток. При вижной системы намагничиваете катушке прибора, тем больше угс кпонения подвижной системы, в изводится отсчет показаний приб

Основным конструктивным ус ханизм, который состоит из поде шунта для регулировки.

Измерительный механизм уст бора, в основании которого имег приборов в электрическую цепь, пятся резисторы, которые закрь закрывается крышкой, с наружно установки указателя на нулевую

Наименование, тип, верхний чения, нормальная частота (обл< ны в таблице 1.

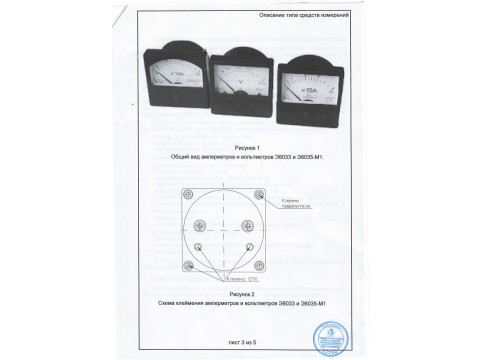

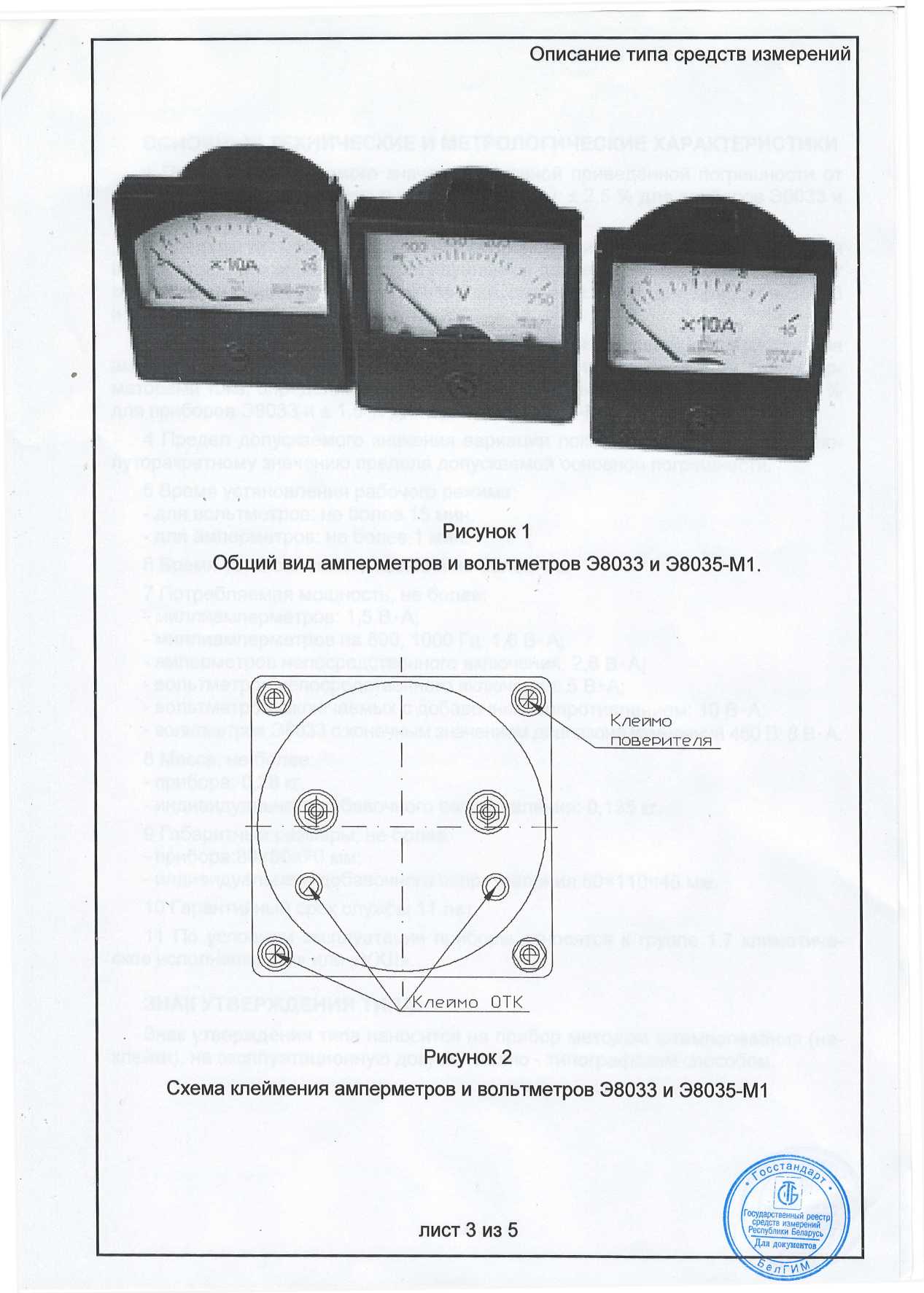

Общий вид и схема клейме!

зиям ТУ В 25-04.4087-84 ОАО «ВЗЭП» Рес-

РИМЕНЕНИЯ

033, Э8035-М1 (далее - приборы) предназна-кения в цепях переменного тока.

меняются на передвижных и стационарных ус-1ряжения в цепях переменного тока во всех от-ике.

показывающие аналоговые малогабаритные ной системы.

электромагнитной системы основан на взаи-ным полем, создаваемым катушкой, по вит-протекании тока по обмотке, сердечник под-я и втягивается в катушку. Чем больше ток в эл поворота подвижной системы, По углу от-состав которой входит стрелка прибора, про-ора.

том приборов является измерительный ме-(ижной части, обоймы, катушки и магнитного

анавливается в пластмассовом корпусе при-□тся токоведущие стрежни для подключения

С наружной стороны корпуса прибора кресаются кожухом. Измерительный механизм /1 стороны которой расположен корректор для этметку шкалы.

предел диапазона измерений, способ вклю-асть частот), класс точности приборов^каза-

// ф ■

чия приборов приведенына рисунках„Ьж12..Р|

М \ средств измерений /

1\ \ Республики Беларусьj

1ИСТ 1 ИЗ 5 V \Цла документов/ ,

Таблица 1

Прибор		Конечноезначение диапазонаизмере-ний	Способ включения	Нормальная частота (область частот), Гц	Класс точности
тип	наименование
Э8033	Амперметр	75 А*	непосредственный	45-65, 180-550	2,5
		100 мА, 300 мА, 500 мА,1 А, 2 А, ЗА, 5 А, 10 А, 20 А,30 А, 50А		50, 60, 180-550, 800, 1000
		10 А, 20 А, 30 А, 50 А,75 А, 100 А, 150 А,200 А, 300 А, 400 А,600 А, 800 А, 1000 А, 1500 А, 2000 А,3000 А, 4000 А, 5000 А	с трансформатором тока, имеющим номинальный ток вторичной обмотки 5 А
	Вольтметр	10 В, 30 В, 50 В, 100 В, 150 В, 250 В	непосредственный	50, 60, 200, 400,427, 500, 800, 1000
		450 В		50
		500 В, 600 В	с добавочным сопротивлением Р85**	50, 60, 200, 400,427, 500, 800, 1000
Э8035-М1	Амперметр	100 мА, 300 мА, 500 мА, 1 А, 2 А, ЗА, 5 А, 10 А, 20 А,30 А, 50А	непосредственный	400-500, 50, 60,200, 800, 1000	1,5
		10 А, 20 А, 30 А, 50 А, 75 А, 100 А, 150 А, 200 А, 300 А, 400 А, 600 А, 800 А, 1000 А, 1500 А, 2000 А, 3000 А, 4000 А, 5000 А	с трансформатором тока, имеющим номинальный ток вторичной обмотки 5 А
	Вольтметр	150 В*	непосредственный	400,1000
		7,5 В, 10 В, 30 В, 50 В,100 В, 150 В, 250 В		50, 60, 200, 400 - 500, 800, 1000
		500 В, 600 В	с добавочным сопротивлением Р85**

Примечания:

*Амперметры Э8033 непосредственного включения с конечным значением диапазона измерений 75 А, предназначены для длительного включения при нагрузке до 60 А (при нагрузке 75 А - не более 1 мин).

**Р85 - невзаимозаменяемое добавочное сопротивление, являющееся вспомогательной частью прибора.

лист 2 из 5

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1 Пределы допускаемого значения основной приведенной погрешности от конечного значения диапазона измерений равны: ± 2,5 % для приборов Э8033 и ± 1,5 % для приборов Э8035-М1.

2 Пределы допускаемого значения основной приведенной погрешности для вольтметров, в комплекте с индивидуальным добавочным сопротивлением, от конечного значения диапазона измерений, равны: ± 2,5 % для приборов Э8033 и ± 1,5 % для приборов Э8035-М1.

3 Пределы допускаемого значения основной приведенной погрешности для амперметров, предназначенных для включения с измерительными трансформаторами тока, определяется отдельно от последних, и не превышает: ± 2,5 % для приборов Э8033 и ± 1,5 % для приборов Э8035-М1.

4 Предел допускаемого значения вариации показаний приборов равен полуторакратному значению предела допускаемой основной погрешности.

5 Время установления рабочего режима:

- для вольтметров: не более 15 мин;

- для амперметров: не более 1 мин.

6 Время установления показаний не более 4 с.

7 Потребляемая мощность, не более:

- миллиамперметров: 1,5 В «А;

- миллиамперметров на 800, 1000 Гц: 1,8 В'А;

- амперметров непосредственного включения: 2,8 В»А;

- вольтметров непосредственного включения: 5 В’А;

- вольтметров, включаемых с добавочным сопротивлением: 10 В*А;

- вольтметров Э8033 с конечным значением диапазона измерений 450 В: 8 В «А.

8 Масса, не более:

- прибора: 0,28 кг,

- индивидуального добавочного сопротивления: 0,135 кг.

9 Габаритные размеры, не более:

- прибора:80*80х70 мм;

- индивидуального добавочного сопротивлениям* 110x45 мм.

10 Гарантийный срок службы 11 лет.

11 По условиям эксплуатации приборы относятся к группе 1.7 климатическое исполнение «О» или «УХЛ».

Знак утверждения типа

Знак утверждения типа наносится на прибор методом штемпелевания (наклейки), на эксплуатационную документацию - типографским способом.

Для документов,

лист 4 из 5

Комплектность

Комплект поставки указан в таблице 2.

Таблица 2__________________________

Наименование	Кол - во	Примечание
Амперметр (вольтметр) 38033, 38035-М 1	1 экз.	В зависимости от заказа
Добавочное сопротивление Р85	1 шт.	Для вольтметров 38033 с конечным значением диапазона измерений 500 В. Для вольтметров 38035-М 1 с конечным значением диапазона измерений 500 В, 600 В
Паспорт	1 экз.	—
Техническое описание и инструкция по эксплуатации	1 экз.	По заказу потребителя
