Вольтметры универсальные В7-72
Номер в ГРСИ РФ: | РБ 03 13 1808 17 |
---|---|
Раздел: | Средства измерений электрических величин [13] |
Категория: | Вольтметры |
Производитель / заявитель: | ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), г. Минск |
Вольтметры универсальные В7-72 (далее - вольтметры) предназначены для измерения напряжения постоянного тока и силы постоянного тока, среднего квадратического значения напряжения переменного тока и среднего квадратического значения силы переменного тока, сопротивления постоянному току
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | РБ 03 13 1808 17 |
Наименование | Вольтметры универсальные В7-72 |
Год регистрации | 2017 |
Номер сертификата | 10936 |
Дата регистрации | 2017-02-28 |
Срок действия | 2022-02-28 |
Получатель сертификата | ОАО "МНИПИ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "МНИПИ"
Адрес: 220113, г. Минск, ул. Я. Коласа, 73
Контакты: тел. (017) 237-18-77, факс (017) 237-23-92/ e-mail: oaomnipi@mail.belpak.by
Поверка
Межповерочный интервал / Периодичность поверки | 12 мес. |
Методика поверки | Поверка проводится по МП.МН 1221-2002 с изменением №1-2. |
Поверители
Скачать
Описание типа РБ 03 13 1808 17 [2010-12-27]
rb-03-13-1808-17_2010-12-27.pdf
|
Скачать | ||
Описание типа РБ 03 13 1808 17 [2018-04-24]
rb-03-13-1808-17_2018-04-24.pdf
|
Скачать |
Описание типа
Назначение
Вольтметры универсальные В7-72 (далее - вольтметры) предназначены для измерения напряжения постоянного тока и силы постоянного тока, среднего квадратического значения напряжения переменного тока и среднего квадратического значения силы переменного тока, сопротивления постоянному току
Область применения - контроль и измерение электрических параметров при производстве радиоэлектронной аппаратуры и электрорадиоэлементов, при научных и экспериментальных исследованиях в лабораторных и цеховых условиях, а также в составе информационно-измерительных систем через интерфейсы типа "Канал общего пользования" (КОП) по ГОСТ 26.003-80 и типа "СТЫК С2" по ГОСТ 18145-81.
Описание
Принцип действия вольтметров заключается в преобразовании измеряемой величины в нормированное постоянное напряжение с последующим его преобразованием в цифровой код.
Вольтметры состоят из изолированной от корпуса аналоговой части и неизолированной цифровой части.
Аналоговая часть вольтметров представляет собой комплектное устройство преобразования измеряемых величин в цифровой код. Основой аналоговой части является аналого-цифровой преобразователь интегрирующего типа, построенный на принципе широтно-импульсной модуляции.
Цифровая часть представляет собой устройство управления микропроцессорное, состоящее из однокристальной микроЭВМ (ЭВМ), буквенно-цифрового информационного табло на основе жидкокристаллического индикатора с подсветкой, клавиатуры.
Интерфейсные функции реализованы программно-аппаратно.
ОМЭВМ обеспечивает обработку результатов измерений, вывод рузельтатов на информационное табло и аналоговый выход, ввод информации с передней панели, обмен информацией через интерфейсы типа КОП и "СТЫК С2".
Внешний вид вольтметров приведён на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки - передняя панель вольтметров (приложение А, рисунок А.1).
Места нанесения оттиска клейма ОТК и оттиска поверительного клейм^указаны в приложении А, рисунок А.2 (вид вольтметров сзади).

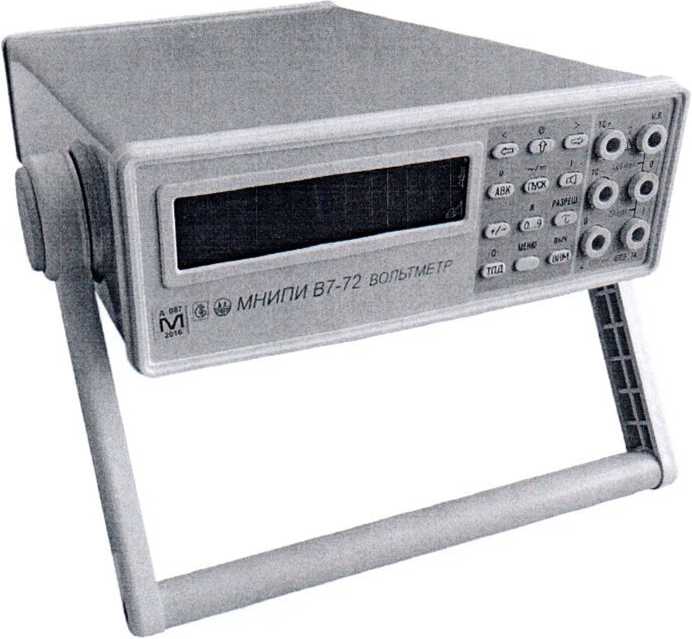

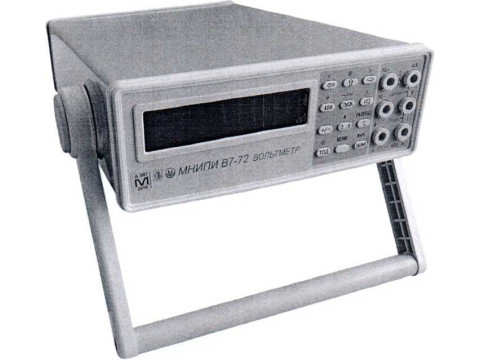

Рисунок 1 - Внешний вид вольтметров
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1 Измерение напряжения постоянного тока
1.1 Диапазон измерений от 2 мкВ до 1000 В
1.2 Конечные значения диапазонов измерений 200 мВ; 2, 20, 200, 1000 В
1.3 Пределы допускаемой основной погрешности приведены в таблице 1.
TadnnqaJ
ик |
Цена единицы младшего разряда |
Пределы допускаемой основной погрешности ±(% от U + % от U к) |
200 мВ |
0,1 мкВ (1 мкВ) |
0,004 + 0,0005 (0,004 + 0,001) |
2 В |
1 мкВ (10 мкВ) |
0,004 + 0,00015 (0,004 + 0,001) |
20 В |
10 мкВ (100 мкВ) |
0,003 + 0,00015 (0,003 + 0,001) |
200 В |
10 мкВ (1 мВ) |
0,004 + 0,00015 (0,004 + 0,001) |
1000 В |
100 мкВ (10 мВ) |
0,004 + 0,0003 (0,004 + 0,002) |
Примечания
1 Здесь и далее по тексту U (I, R) - значение измеряемого напряжения (силы тока, сопротивления), Uk(Ik, Rk) - конечное значение диапазона измерений.
2 Пределы допускаемой основной погрешности нормируются для формата индикации 6,5 разряда, в скобках - для формата индикации 5,5 разряда.___
2 Измерение силы постоянного тока
2.1 Диапазон измерений
2.2 Конечное значение диапазона измерений
2.3 Пределы допускаемой основной погрешности
Таблица 2
'к |
Значение измеряемой силы тока, А |
Цена единицы младшего разряда, мкА |
Пределы допускаемой основной погрешности +(% от I + % от 1к) |
2 А |
от 0,0002 до 1 |
1 |
0,025 + 0,01 |
св. 1 до 2 |
1 |
0,035 + 0,005 |
3 Измерение среднего квадратического значения силы переменного тока
3.1 Диапазон измерений от 10 мА до 2 А
3.2 Конечное значение диапазона измерений 2 А
3.3 Диапазон частот от 20 Гц до 5 кГц
3.4 Пределы допускаемой основной погрешности приведены в таблице 3
Таблица 3
1к |
Цена единицы младшего разряда |
Пределы допускаемой основной погрешности ± (% от I + % от 1к) в диапазоне частот | ||
от 20 до 60 Гц |
от 60 Гц до 1 кГц |
от 1 до 5 кГц | ||
2 А |
1 мкА |
0,4 + 0,1 |
0,15 + 0,1 |
0,4 + 0,15 |
4 Измерение среднего квадратического значения напряжения переменного тока
4.1 Диапазон измерений от 1 мВ до 700 В
4.2 Конечные значения диапазонов измерений 200 мВ, 2, 20, 200, 700 В
4.3 Диапазон частот от10Гцдо1МГц
4.4 Пределы допускаемой основной погрешности приведены в таблице 4
Таблица 4
и« |
Цена единицы младшего разряда |
Пределы допускаемой основной погрешности ±(% от U + % от UK) в диапазоне частот | |
от 10 до 20 Гц |
от 20 до 60 Гц | ||
200 мВ |
0,1 мкВ |
1 + 0,1 |
0,4+ 0,1 |
2 В |
1 мкВ |
1 + 0,05 |
0,45 + 0,05 |
20 В |
10 мкВ |
1 + 0,05 |
0,45 + 0,05 |
200 В |
100 мкВ |
1 + 0,05 |
0,55 + 0,05 |
700 В |
1 мВ |
1 + 0,1 |
0,5 + 0,1 |
от 60 до 400 Гц |
от 400 Гц до 10 кГц | ||
200 мВ |
0,1 мкВ |
0,1 + 0,1 |
0,1 + 0,05 |
2 В |
1 мкВ |
0,15 + 0,05 |
0,1 + 0,05 |
20 В |
10 мкВ |
0,2 + 0,05 |
0,1 + 0,05 |
200 В |
100 мкВ |
0,35 + 0,05 |
0,2 + 0,05 |
700 В |
1 мВ |
0,4 + 0,1 |
0,2 + 0,1 |
от 10 до 20 кГц |
от 20 до 100 кГц | ||
200 мВ |
0,1 мкВ |
0,2 + 0,1 |
0,6 + 0,2 |
2 В |
1 мкВ |
0,1 + 0,1 |
0,4 + 0,2 |
20 В |
10 мкВ |
0,15 + 0,1 |
0,4 + 0,2 |
200 В |
100 мкВ |
0,4 + 0,1 |
0,4 + 0,2 |
700 В |
1 мВ |
0,3 + 0,2 |
0,6 + 0,25 |
от 100 до 300 кГц |
от 300 кГц до 1 МГц | ||
200 мВ |
0,1 мкВ |
4,5 + 0,5 |
8 + 2 |
2 В |
1 мкВ |
4,5 + 0,5 |
8 + 2 |
20 В |
10 мкВ |
4,5 + 0,5 |
8 + 2 |
Государственный реестр] I средств измерений / \ Республики Беларусь / \Для документцу'
5 Измерение сопротивления постоянному току
5.1 Диапазон измерений
от 1 Ом до 2 ГОм 200 Ом; 2, 20, 200 кОм;
2, 20, 200 МОм; 2 ГОм приведены в таблице 5.
5.2 Конечные значения диапазонов измерений
5.3 Пределы допускаемой основной погрешности
Таблица 5
Rk |
Цена единицы младшего разряда |
Пределы допускаемой основной погрешности ±(% от R + % от RK) | |
2-проводная схема |
4-проводная схема | ||
200 Ом |
0,1 мОм* (1 мОм)** |
0,0085 + 0,0012* (0,0085 + 0,002)** |
0,0085 + 0,0005* (0,0085 + 0,001)** |
2 кОм |
1 мОм* (10 мОм)** |
0,0085 + 0,00015* (0,0085 + 0,001)** |
0,0085 + 0,00015* (0,0085 + 0,001)** |
20 кОм |
10 мОм* (100 мОм)** | ||
200 кОм |
100 мОм* (1 Ом)** | ||
2 МОм |
1 Ом* (10 Ом)** |
0,023 + 0,0002* (0,023 + 0,0015)** |
0,023 + 0,0002* (0,023 + 0,0015)** |
20 МОм |
10 Ом* (100 Ом)** |
0,035 + 0,0005* (0,035 + 0,0015)** |
0,035 + 0,0005* (0,035 + 0,0015)** |
200 МОм |
100 Ом* (1 кОм)** |
±(R 6/20 + 0,00015 % от RK)* ±(R 6/20 + 0,0015 % от RK)** |
— |
2 ГОм |
1 кОм* (10 кОм)** |
±(R 6/20 + 0,00015 % от Rk)* ±(R 6/20 + 0,0015 % от RK)** |
— |
* Указаны значения для формата индикации 6,5 разряда.
** Указаны значения для формата индикации 5,5 разряда.
Примечание - б - предел допускаемой основной погрешности в точке 20 МОм для диапазона измерений с конечным значением RK 20 МОм, в процентах.
6 Вольтметры имеют аналоговый выход, обеспечивающий воспроизведение 3,5 разряда числа, индицируемого на информационном табло в виде напряжения постоянного тока диапазона от минус 2 до плюс 2 В с дискретностью 1 мВ при сопротивлении нагрузки не менее 2 кОм.
6.1 Пределы допускаемой погрешности при воспроизведении напряжения постоянного тока ±(0,2 % от U + 1 мВ), где U - выходное напряжение постоянного тока, мВ.
7 Питание от сети переменного тока:
- напряжением (230 ± 23) В
- частотой (50 ± 0,5) Гц
8 Потребляемая мощность, не более 15 В А
9 Наработка на отказ, не менее 15000 ч
10 Срок службы, не менее 10 лет
11 Время восстановления рабочего состояния, не более 10 ч
12 Габаритные размеры, не более 250 х 88 х 310 мм
13 Масса, не более 3,5 кг
14 Рабочие условия эксплуатации:
- температура окружающего воздуха от 5 °C до 40 °C
- относительная влажность воздуха до 80 % при 25 °C
Государствеииый pwc'iol I средств измерений / \ Республики / \±и дакуиеотт/е/ %£елГ/^^
14.1 Пределы допускаемой дополнительной погрешности при изменении температуры окружающего воздуха на каждые 10 °C соответствуют пределам допускаемой основной погрешности.
15 Условия транспортирования:
- температура окружающего воздуха от минус 50 °C до плюс 50 °C
- относительная влажность воздуха до 98 % при 25 °C
Знак утверждения типа
Знак утверждения типа наносится на переднюю панель вольтметров методом офсетной печати и на титульный лист руководства по эксплуатации типографским методом.
Комплектность
Комплект поставки вольтметров приведён в таблице 6.
Таблица 6
Наименование |
Обозначение |
Количество |
Примечание |
Вольтметр универсальный В7-72 |
УШЯИ.411182.026 |
1 | |
Принадлежности: - вилка - втулка - кабель “К-1” - кабель “К-2” - кабель измерительный - кабель КОП - кабель RS-232 - насадка “004” - насадка“004” - насадка “009” - насадка “009” - перемычка - шнур сетевой |
УШЯИ.685173.001 УШЯИ.715161.004 УШЯИ.685611.099 УШЯИ.685611.220 УШЯИ.685612.069 Тг4.854.130-03 SCB 12 1,8 м УШЯИ.301539.004-03 УШЯИ.301539.004-04 УШЯИ.301539.010-01 УШЯИ.301539.010-02 Tr7.755.147 SCZ-1 |
1 4 2 4 1 1 1 4 4 5 5 3 1 |
По отдельному заказу По отдельному заказу Чёрная Красная Чёрная Красная |
Запасные части: - вставка плавкая ВП1-1 2 А - вставка плавкая ВП2Б-1В 0,5 А250 В |
АГ0.481.303 ТУ АГ0.481.304 ТУ |
2 2 | |
Руководство по эксплуатации |
УШЯИ.411182.026 РЭ |
1 | |
Методика поверки |
УШЯИ.411182.026 МП (МП МН.1221-2002) |
1 | |
Упаковка |
УШЯИ.305641.039 |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 12.2.091-2012 Безопасность электрических контрольно-измер, приборов и лабораторного оборудования. Часть 1. Общие требования !
7
республики Беларусь / \Для документов/
ТУ РБ 100039847.032-2003 Вольтметр универсальный В7-72. Технически*
МП МН. 1221-2002 Вольтметр универсальный В7-72. Методика поверких
Заключение
Вольтметры универсальные В7-72 соответствуют требованиям ГОСТ 22261-94, ГОСТ 15150-69, ГОСТ 12.2.091-2012, ТУ РБ 100039847.032-2003.
Вольтметры соответствуют требованиям техническим регламентам Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (регистрационный номер декларации о соответствия № ЕАЭС BY/112 11.01 .ТР004 003 20399 от 31.01.2017).
Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ. Республика Беларусь, г. Минск, Старовиленский тракт, д. 93, тел. (017) 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
