Преобразователи измерительные активной и реактивной мощности трехфазного тока Е849-М1

Назначение

Преобразователи измерительные активной и реактивной мощности трехфазного тока Е849-М1 (в дальнейшем - ИП) предназначены для линейного преобразования активной и реактивной мощности трехфазных трехпроводных цепей переменного тока в два гальванически развязанных между собой унифицированных выходных сигнала постоянного тока.

Аналоговый сигнал одного выхода пропорционален активной мощности, другого - реактивной.

ИП относятся к продукции производственно-технического назначения (ППТН).

ИП применяют для контроля параметров электрических систем и установок при комплексной автоматизации объектов электроэнергетики в АСУ ТП энергоемких объектов различных отраслей промышленности, включая атомные станции.

Описание

ИП выполнены в пластмассовом корпусе, предназначенном для навесного монтажа на щитах и панелях, с передним присоединением монтажных проводов.

ИП относятся к оборудованию, эксплуатируемому в стационарных условиях производственных помещений, вне жилых домов.

ИП имеют модификации, отличия между которыми приведены в таблице 1. Каждая из модификаций имеет исполнения: обычное, общеклиматическое (04.1**), экспортное, предназначенное для атомных станций (АС).

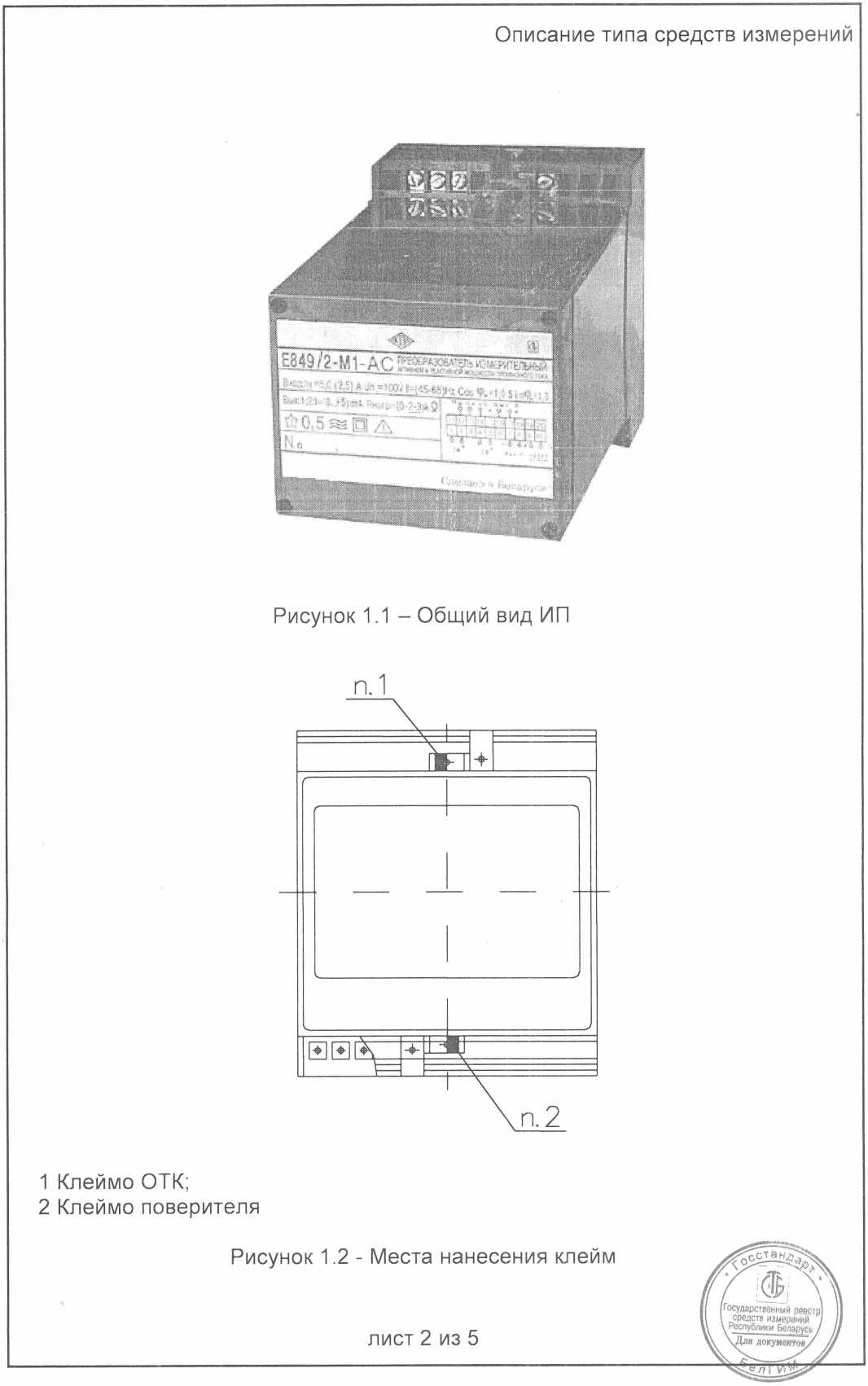

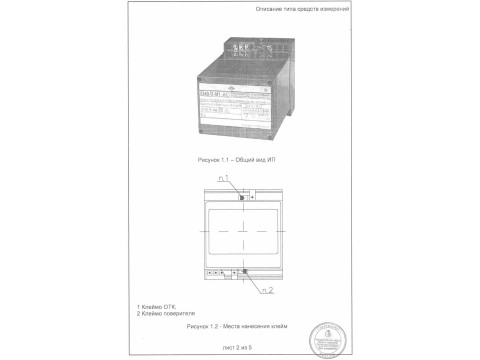

Фотографии общего вида и места для нанесения клейм сунках 1.1 и 1.2.

лист 1 из 5

Описание типа средств измерений

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип, модификации, диапазоны измерений преобразуемых входных сигналов, диапазоны изменения выходных сигналов, параметры питания ИП:

Таблица 1

Примечания

1 В скобках указан дополнительный диапазон измерения входного сигнала.

2 Номинальные значения преобразуемых входных сигналов: тока 1,0 или 5,0 А; напряжения 100 В.

3 Напряжение питания 220 В распространяется на ИП, изготавливаемые для нужд народного хозяйства, 220 или 240 В - для поставок на экспорт, дополнительное питание 100 В - по специальному заказу.

4 Рабочий диапазон входного напряжения (90 - 110) В, расширенный диапа-зон (80 - 120) В, (0 - 120) В.

Пределы допускаемой основной приведенной погрешности от нормирующего значения выходного сигнала не превышают:

- ± 0,5 % для ИП Е849/1-М1 - Е849/6-М1; Е849/13-М1 - Е849/18-М1;

- ± 1,0 % для ИП Е849/7-М1 - Е849/12-М1; Е849/19-М1 - Е849/24-Ш^;ч

Нормирующее значение выходного сигнала соответствует нг^ироЖЕЙ^У

значению выходного сигнала (5 или 20 мА), лист 3 из 5

Мощность, потребляемая ИП от измеряемой цепи, при номинальных значениях преобразуемых входных сигналов не превышает:

1) для каждой последовательной цепи - 0,2 ВА;

2) для параллельных цепей ИП Е849/1, 3, 6, 7, 9, 12, 13, 15, 18, 19, 21,24-М1: от фазы А - 3,5 В А, от фазы В - 0,2 В А, от фазы С - 3,5 В А;

3) для каждой параллельной цепи ИП Е849/2, 4, 5, 8, 10, 11, 14, 16, 17, 20, 22, 23-М1 -0,2 ВА.

Мощность, потребляемая ИП от источника питания, не превышает 6 В А.

Масса ИП не более 1,2 кг.

Габаритные размеры не более:

- 110x125x145 мм для ИП Е849/1 - 12-М1;

- 110x125x125 мм для ИП Е849/13 - 24-М1.

ИП предназначены для работы при температуре окружающего воздуха от минус 30 °C до плюс 60 °C и относительной влажности до 95 % при температуре 35 °C.

ИП, поставляемые для экспорта в общеклиматическом исполнении, изготавливаются для работы при температуре окружающего воздуха от минус 5 °C до плюс 60 °C и относительной влажности до 95 % при температуре 35 °C.

Средний срок службы 12 лет.

Средняя наработка на отказ:

- 21000 ч для ИП Е849/1 - 12-М1;

- 25000 ч для Е849/13 -24-М1.

Знак утверждения типа

Знак утверждения типа наносится на прибор фотохимическим способом, на эксплуатационную документацию - типографическим.

Комплектность

В комплект поставки ИП входят:

- преобразователь - 1 шт.;

- паспорт - 1 экз.;

- руководство по эксплуатации - 1 экз. (при поставке партии ИП в один адрес, допускается 1 экз. на 3 изделия);

- методика поверки - 1 экз. (по запросу поверяющих организаций);

- упаковка - 1 шт.

ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ

ТУ 25-04.3973-80 «Преобразователи измерительные активной и реактивной мощности трехфазного тока Е849-М1».

ГОСТ 24855-81 «Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые».

ГОСТ 12.2.091-2012 «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования».

ТР ТС 004/2011 «О безопасности низковольтного оборудования».

ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

МП.ВТ. 180-2007 «Преобразователи измерительные активной и реактивной мощности трехфазного тока Е849-М1. Методика поверки», ср^^родана РУП «Витебский ЦСМС».

лист 4 из 5

.Для документов

Заключение

Преобразователи измерительные активной и реактивной мощности трехфазного тока Е849-М1 соответствуют требованиям ГОСТ 24855-81, ТУ 25-04.3973-80, ГОСТ 12.2.091-2012.

Межповерочный интервал 24 мес для исполнения АС, 12 мес для остальных исполнений.

Государственные приемочные испытания проведены:

РУП «Витебский ЦСМС», ул. Б. Хмельницкого, 20,

210015, г. Витебск, тел./факс: (0212)42-68-04.

Аттестат аккредитации № BY/112 02.6.0.003

НИИЦ РУП «БелГИМ»

г.Минск, Старовиленский тракт 93,

Аттестат аккредитации №ВУ/112.02.1.0.0025
