Колонки топливораздаточные V-line 46хх.ххх, V-line 47хх.ххх
| Номер в ГРСИ РФ: | РБ 03 07 3079 17 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Колонки топливораздаточные |
| Производитель / заявитель: | "Adast Systems, a.s.", Чехия |
Колонки топливораздаточные V-line 46хх.ххх, V-line 47хх.ххх предназначены для измерения объема различных видов топлива (бензин, керосин, дизельное топливо, биодизельного топлива, биоэтанол - Е85) вязкостью от 0,55 до 40 мм2/с при выдаче его в топливные баки автотранспортных средств и тару потребителя с учетом требований учетно-расчетных операций в автоматическом режиме и режиме самообслуживания.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 3079 17 |
| Наименование | Колонки топливораздаточные V-line 46хх.ххх, V-line 47хх.ххх |
| Год регистрации | 2017 |
| Номер сертификата | 10897 |
| Дата регистрации | 2017-01-31 |
| Срок действия | 2022-01-31 |
| Получатель сертификата | фирма "Adast Systems, a.s.", Чешская Республика (CZ) |
Производитель / Заявитель
фирма "Adast Systems, a.s."
Адрес: Mirova 2, 679 04 Adamov
Контакты: +420 516 519 201 / +420 516 519 243 / sales@adamov-systems.cz
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МИ 1864-88. |
Поверители
Скачать
|
Описание типа РБ 03 07 3079 17 [2009-06-08]
rb-03-07-3079-17_2009-06-08.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 3079 17 [2018-02-27]
rb-03-07-3079-17_2018-02-27.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 3079 17 [2012-02-07]
rb-03-07-3079-17_2012-02-07.pdf
|
Скачать |
Описание типа
Назначение
Колонки топливораздаточные V-line 46хх.ххх, V-line 47хх.ххх предназначены для измерения объема различных видов топлива (бензин, керосин, дизельное топливо, биодизельного топлива, биоэтанол - Е85) вязкостью от 0,55 до 40 мм2/с при выдаче его в топливные баки автотранспортных средств и тару потребителя с учетом требований учетно-расчетных операций в автоматическом режиме и режиме самообслуживания.
Область применения колонок - автозаправочные станции, осуществляющие расчет с покупателями, как за наличные деньги, так и по безналичному расчету.
Описание
Колонки конструктивно состоят из следующих основных элементов: гидравлической части, электрооборудования с системой управления, раздаточного рукава с краном и корпуса.
Гидравлическая часть включает в себя насосный моноблок (для V - line 46хх.ххх), фильтры, четырехпоршневой измеритель объема с датчиком импульсов, электродвигатели для привода насоса и отсасывания паров. Исполнения колонок V - line 47хх.ххх являются напорными и оснащены входным шаровым клапаном , который служит для закрытия подачи топлива от центральной системы распределения топлива.
Электрооборудование с системой управления включает в себя электронный счетчик ADP (ADP1/T, ADP2/T, ADPMPDx/T, ADPMPDx/T-PWM, ADP1/L), производства фирмы «Beta Control s.r.o.», Чешская Республика или ADAST ЕС (ADAST ЕС1, ADAST ЕС2, ADAST ECMPDx), производства фирмы «Adast Systems, a.s.», Чешская Республика или CDC производства фирмы «Unidataz, s.r.o., Чешская Республика с магнитным датчиком импульсов (ME 01-05, МЕ-01-05-05, МТХ 075, ADAST 40, ADAST 46), электромеханический суммарный счетчик (Unidataz - для однопродуктных колонок, Beta Control - для многопро- дуктных колонок), платежный терминал ADAMAT (для осуществления безналичного расчета) и коммуникационные линии, с помощью которых производится управление колонкой в автоматическом режиме.
Принцип действия колонки состоит в следующем: топливо с помощью насоса поступает из резервуара через обратный клапан и сепаратор, где сепарируются газы и пары, в четырехпоршневой измеритель объема, и дальше через электромагнитный вентиль в раздаточный рукав, который заканчивается раздаточным краном. Импульсный сигнал с четырехпоршневого измерителя объема поступает на жидкокристаллический индикатор (ЖКИ) электронного счетчика, котор^Г^дициФ/ет объем выданной дозы топлива. ( ' V* Ч
II //
Также ЖКИ счетчика индицирует стоимость выданного топлива, цену одного литра топлива
Установка индикации объема выданной дозы топлива в положение нуля автоматически при снятии раздаточного крана с колонки.
Скорость потока топлива управляется рычагом раздаточного крана. Для визуального контроля за потоком топлива между раздаточным рукавом и краном может быть встроен смотровой индикатор.
Опционально колонка может быть укомплектована отдельной сателлитной стойкой V-line Z 259/ххх.

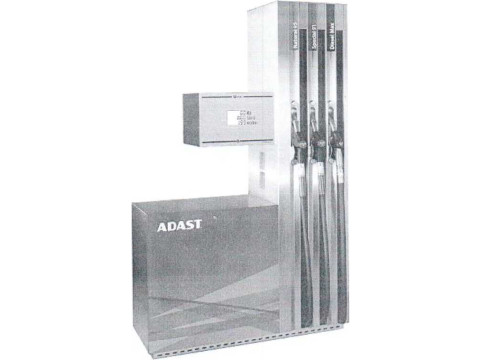

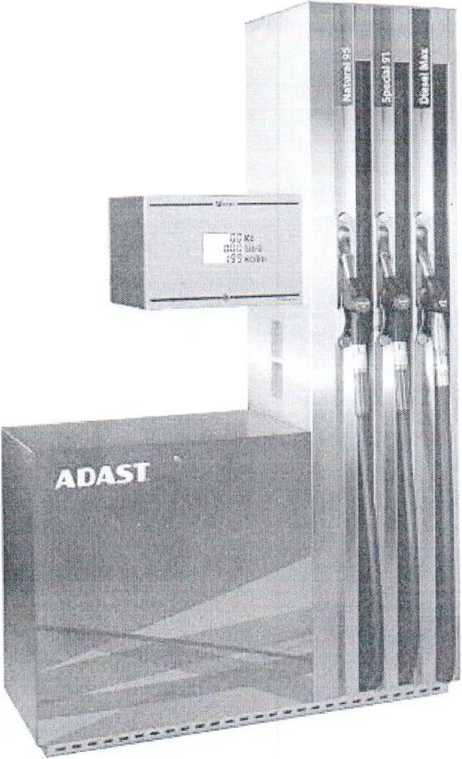

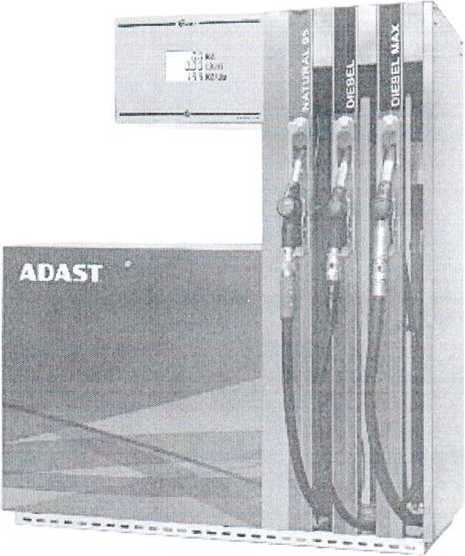

Рисунок 1 - Внешний вид колонок топливораздаточных V-line 46хх.ххх, V-line 47хх.ххх
|
Колонки выпускаются следующих исполнений: |
V-l |
ine H 4605.; |
xxx, V-line H 4604.xxx, | ||||||||
|
V-line |
H |
4603.ххх, |
V-line |
H |
4602.ххх, |
V-line |
H |
4601.xxx, |
V-line |
R |
4605.xxx, |
|
V-line |
R |
4604.ххх, |
V-line |
R |
4603.ххх, |
V-line |
R |
4602.xxx, |
V-line |
R |
4601 xxx, |
|
V-line |
H |
4705.ххх, |
V-line |
H |
4704.ххх, |
V-line |
H |
4703.xxx, |
V-line |
H |
4702.xxx, |
|
V-line |
H |
4701 .ххх, |
V-line |
R |
4705.ххх, |
V-line |
R |
4704.xxx, |
V-line |
R |
4703.xxx, |
V-line R 4702.ххх, V-line R 4701.ххх
Внешний вид колонок приведен на рисунке 1.
Место нанесения оттиска поверительного клейма и знака поверки в виде клейма-наклейки указаны в приложении А к описанию типа.
Пример обозначения ТРК:
V - line х 4х х х . х х х х/хх /хх/ххх - Максимальный расход колонки - дм3 мин Количество сателлитных стоек (макс. 2) Количество раздаточных кранов при Q= 40 дм’/мин Количество раздаточных кранов при Q от 60 дм3/мин Общее количество выдаваемого продукта
Исполнение колонки:
6- всасывающая система, 7- напорная система
Вид присоединения заправочных шлангов: Н- подвешенные шланги, R - автоматическое наматывание шлангов
1 Типовой ряд колонки
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики колонок приведены в таблице 1.
Таблица 1
|
Вид топлива |
бензин, дизельное топливо, керосин, биодизельное топливо, биоэтанол (Е85) | |||
|
1 |
2 | |||
|
Пределы допускаемой относительной погрешности колонки при измерении объема, % |
± 0,25 | |||
|
Минимальная доза выдачи, л |
2 |
5 |
10 |
10 |
|
Минимальный расход, л/мин |
4 |
5 |
10 |
15 |
|
Максимальный расход, л/мин |
40, 60 |
70, 80, 100 |
100, 110, 120, 130, 150 |
170 |
|
Рабочее давление, МПа, не более |
0,25 |
0,32 | ||
|
Индикация: показания цены одного литра показания общей цены показания выданного объема |
электронное табло 4 цифры 6 цифр 6 цифр | |||
|
Счетчик суммарного количества топлива |
электромеханический - 7 разрядов электронный - 11 разрядов | |||
|
Цена деления, л счетчика разового учета счетчика суммарного учета |
0,01 1,0 | |||
|
Диапазон температуры окружающей среды, °C |
от минус 40 до плюс 60 | |||
|
Температура топлива, °C |
от минус 20 до плюс 50 (от минус 10 до пдю'с 50 - для биодизельного топ/й^^й\А100) | |||
Государственный реестр! |
даЛ/ст 3Лиатов 18
\ Для документов/ II
gT—дтТГКZZ
л х
Продолжение таблицы 1
|
1 |
2 |
|
Номинальное напряжение питания, В - электронного блока - привода насоса |
230 400 |
|
Номинальная частота питающей сети, Гц |
50 |
|
Степень защиты оболочки по ГОСТ 14254-96: механической части электрической части |
IP 23 IP 54 |
|
Потребляемая мощность, кВ А, не более |
1,1 |
|
Габаритные размеры, мм, не более: исполнение Н исполнение R |
2240x740x2250 2240x740x1650 |
|
Масса, кг, не более |
882 |
|
Уровень шума, дБ, не более |
70 |
|
Количество раздаточных кранов, шт, не более |
10 |
|
Количество сортов топлива, не более |
5 |
|
Длина раздаточного рукава, м, не более |
6 |
|
Категория взрывозащищенности |
II Gb ПА ТЗ |
|
Средний срок службы, лет, не менее |
7 |
|
Средняя наработка на отказ, ч, не менее |
12000 |
Знак утверждения типа
Знак Утверждения типа наносится на маркировочную табличку колонки и эксплуатационную документацию.
Комплектность
Комплект поставки колонок в соответствии с требованиями документации фирмы "Adast Systems, a.s.", Чехия.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документации фирмы "Adast Systems, a.s.", Чехия.
СТБ 8024-2012 Система обеспечения единства измерений Республики Беларусь. Системы измерительные для жидкостей, не являющихся водой. Общие требования и методы испытаний.
ГОСТ 9018-89 Колонки топливораздаточные. Общие технические условия
МИ 1864-88 Колонки топливораздаточные. Методика поверки
Заключение
Колонки топливораздаточные сжиженного газа V-line 46хх.ххх, V-line 47хх.ххх соответствуют требованиям ТР ТС 012/2011 (сертификат соотвествия № ТС RU С-CZ.AH45.B.00090 от 20.11.2013, выданный «Сертификационный центр НАСТХОЛ»), ТР ТС 010/201 (сертификат соотвествия № ТС RU C-CZ.AH45.B.00096 от 20.11.2013, выданный «Сертификационный центр НАСТХОЛ») и технической документации фирмы "Adast Systems, a.s.", Чехия.
Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, 93. Тел. (017) 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
