Колонки топливораздаточные серии SK 700-2

Назначение

Колонки топливораздаточные серии SK700-2 предназначены для измерения объема топлива (бензин, дизельное топливо, керосин, биодизельное топливо) вязкостью от 0,55 до 40 мм2/с при выдаче его в топливные баки транспортных средств с учетом требований учетно-расчетных операций.

Колонки предназначены для эксплуатации при температуре топлива от минус 40°С до плюс 55 или 50°С (см. Таблицу 1) и при температуре окружающего воздуха от минус 40°С до плюс 55°С и относительной влажности воздуха от 30 % до 100 %.

Область применения колонок - автозаправочные станции.

Описание

Принцип действия колонок следующий: топливо из резервуара при помощи насоса с устройством для отделения паровоздушной смеси через фильтр и приемный клапан подается в счетчик (поршневой или объемношнековый), из которого через раздаточный шланг с пистолетом поступает в бак транспортного средства. При помощи преобразователя импульсов информация о количестве топлива, прошедшего через счетчик, поступает в электронный блок колонки, на цифровом табло которого отображается количество отпущенного топлива, его цена и стоимость. Установка показаний цифрового табло разового учета выданного объема топлива на нуль производится автоматически при снятии раздаточного пистолета с колонки.

Основными элементами колонок являются:

- счетчик (измеритель объема) поршневого типа Gilbarco С+, V, V+ или объемношнековый счетчик типа Gilbarco Ecometer; для высокопроизводительных колонок вместо одного счетчика параллельно устанавливаются два (2С+, 2V, 2V+, 2 Ecometer);

- электронно-вычислительное устройство Sandpiper-2 (Е101), Sandpiper-Apollo;

- насосный агрегат с газоотделяющим устройством типа Gilbarco GPU-90 и Gilbarco GPU- 140 (производительность 90 л/мин и 130 л/мин);

- датчик импульсов типа МЕ01-04 (G) или SIP Pulser;

- раздаточный кран со шлангом.

Электронный блок управления колонкой размещен в блоке индикации.

Колонки топливораздаточные серии SK700-2 выпускают в модификациях: SK700-2, SK700-2/IOD, SK700-2/Horizon и SK700-2/Frontier Ей, отличающихс^<€ОлйЧ:е~х ством раздаточных кранов и конструкцией корпуса.

В зависимости от комплектации колонки могут оснащаться системам^ автом^т^), ческой температурной компенсации, модулями для приема платежей посреифШЖ^Э§г/

оплаты, принтерами печати чеков, дополнительными информационными дисплеями, клавиатурами предварительной установки дозы, считывателями штрих-кода, радиочастотной идентификацией RFID, системой (платой) звукового оповещения выбранного сорта топлива Grade Announcer.

Колонки могут быть оснащены фильтрами тонкой очистки 10 мкм для бензина и 30 мкм для дизельного топлива, на колонках со встроенным насосом могут быть установлены фильтры грубой очистки 70 мкм для бензина и дизельного топлива. Также для бензина возможна установка фильтра грубой очистки 12 мкм, в данном случае установка фильтра тонкой очистки не является обязательной, системы газовозврата Мехх 0831 или Ml 1292 производства фирмы Durr Technic GmbH & СО. KG либо Vapor Vac или VAPORIX фирмы Fafnir GmbH, или Healy фирмы Franklin Fueling Systems, или Vapor ТЕК фирмы «Veeder-Root Со», «Gilbarco Inc».

Колонки выпускаются co встроенным насосом или без насоса; в последнем случае применяется насос, погружаемый в резервуар с жидкостью. Встроенный насос обеспечивает подачу топлива из резервуара с глубины до 4 м (для дизельного топлива) и до 5 м (для бензина, керосина). При использовании колонок без насоса давление топлива на входе колонки должно быть не менее 2,2 (3,0) бар.

Колонки топливораздаточные в зависимости от исполнения выпускаются одно-или двухсторонние, на каждой из сторон может быть от 1 до 6 раздаточных рукавов.

Колонки с производительностью 130 л/мин могут комплектоваться сателлитными стойками.

Блок электроники может комплектоваться электронагревателем для устойчивой работы при отрицательных температурах окружающего воздуха.

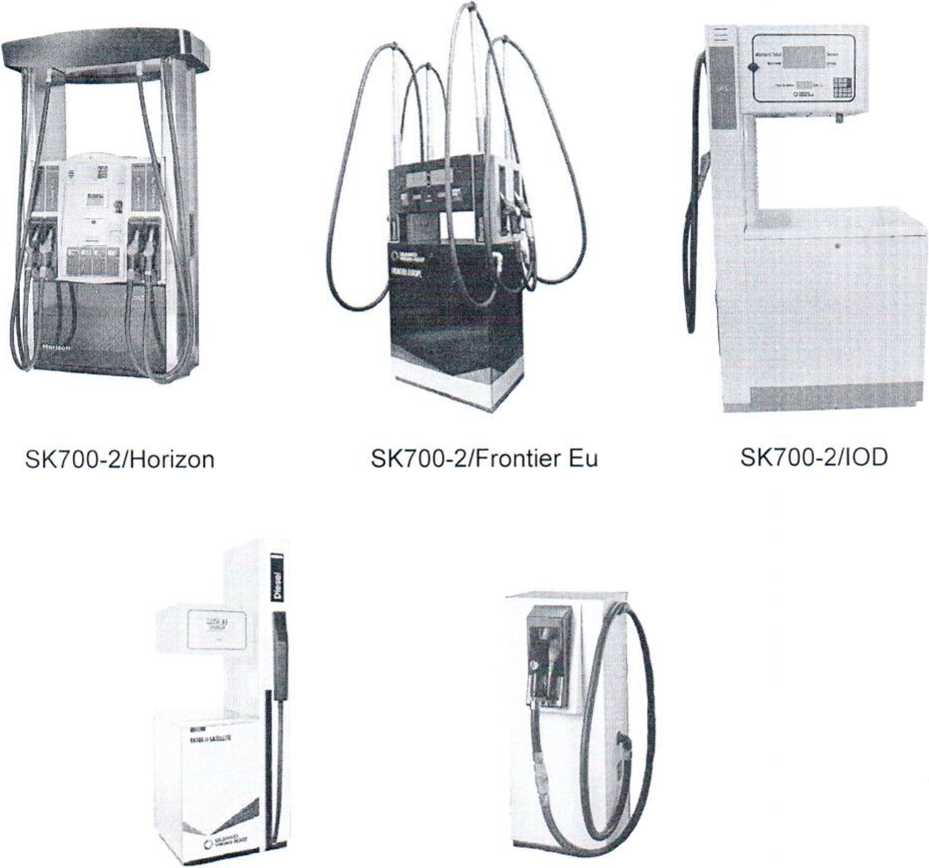

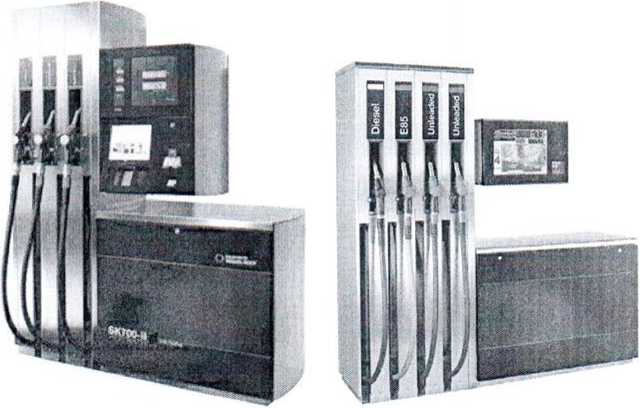

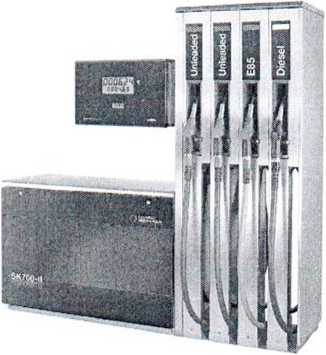

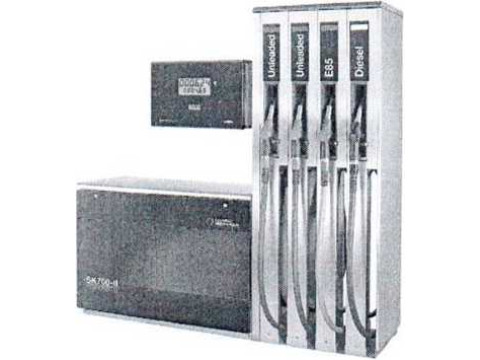

Внешний вид колонок приведен на рисунке 1.

Место нанесения оттиска знака поверки и знака поверки (клейма-наклейки) указаны в приложении А к описанию типа.

Сателлитные стойки

Рисунок 1- Внешний вид колонок топливораздаточных серии SK700-2

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики колонок приведены в таблице 1.

Таблица 1

°oSKI!e"““'i Peecrs

Продолжение таблицы 1

Знак утверждения типа

?бон^, Жтакже

^р^УДарстэенчый op*»crnl Il // 12

Знак утверждения типа наносится на маркировочную табличку на титульный лист руководства по эксплуатации типографским способ

Комплектность

Комплектность поставки в соответствии с технической документацией фирмы "Gilbarco GmbH", Германия.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 9018-89 "Колонки топливораздаточные. Общие технические условия";

СТБ 8024-2005 "Системы измерительные для жидкостей, не являющихся водой. Общие требования и методы испытаний";

МОЗМ Р 117 "Измерительные системы для жидкостей, не являющихся водой";

Техническая документация фирмы "Gilbarco GmbH", Германия;

МИ 1864-88 ТСИ. "Колонки топливораздаточные. Методика поверки."

Заключение

Колонки топливораздаточные серии SK700-2 соответствуют требованиям технической документации фирмы "Gilbarco GmbH", Германия, ТР ТС 012/2011 (сертификат соответствия № ТС RU C-DETB05.B.00258 от 15.11.2013 действует до 15.11.2018, выданный НАНИО «Центр по сертификации взрывозащищенного и рудничного электрооборудования»), ТР ТС 020/2011 (декларация о соответствии ТС № RU Д-DE.MM04.B.01990 действует с 25.12.2013 по 24.12.2018).

Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).

Научно-исследовательский центр испытаний

средств измерений и техники БелГИМ.

Республика Беларусь, г. Минск, Старовиленский тракт, 93.

Тел. (017) 334-98-13.

Аттестат аккредитации № ВУ/112 02.1.0.0025.
