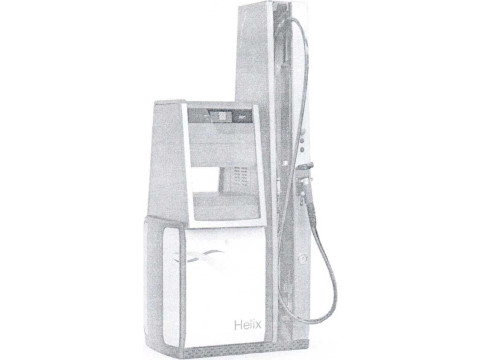

Колонки газораздаточные сжатого природного газа Helix CNG
| Номер в ГРСИ РФ: | РБ 03 07 3905 18 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Колонки топливораздаточные |
| Производитель / заявитель: | «DOVER FUELING SOLUTIONS UK LIMITED», Великобритания |
|
Описание типа РБ 03 07 3905 18 [2018-10-17]
rb-03-07-3905-18_2018-10-17.pdf
|
Скачать |
Колонки газораздаточные сжатого природного газа Helix CNG предназначены для заправки автотранспортных средств сжатым природным газом, измерения массы отпущенной дозы, суммарного учета отпущенного газа в единицах массы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 3905 18 |
| Наименование | Колонки газораздаточные сжатого природного газа Helix CNG |
| Год регистрации | 2018 |
| Номер сертификата | 11651 |
| Дата регистрации | 2018-03-29 |
| Срок действия | 2023-03-29 |
| Получатель сертификата | фирма "DOVER FUELING SOLUTIONS UK LIMITED", Соединенное Королевство Великобритании и Северной Ирландии (GB) |
Производитель / Заявитель
фирма "DOVER FUELING SOLUTIONS UK LIMITED"
Адрес: Baker Road, West Pitkerro Industrial Estate, Dundee, DD5 3RT
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически обеспечены в Республике Беларусь при наличии у владельца колонок баллона под давлением необходимого объема. |
| Методика поверки | Поверка проводится по МРБ МП.1945-2009 (изменение №1-2). |
Поверители
Скачать
|
Описание типа РБ 03 07 3905 18 [2018-10-17]
rb-03-07-3905-18_2018-10-17.pdf
|
Скачать |
Описание типа
Назначение
Колонки газораздаточные сжатого природного газа Helix CNG предназначены для заправки автотранспортных средств сжатым природным газом, измерения массы отпущенной дозы, суммарного учета отпущенного газа в единицах массы.
Область применения - автомобильные газонаполнительные станции (АГНКС)
Описание
Принцип действия колонок раздаточных сжатого природного газа Helix CNG состоит в следующем: сжатый газ через фильтр и приёмный клапан подаётся в расходомер массовый, из которого через раздаточный рукав с краном поступает в газовый баллон транспортного средства.
Информация о массе сжатого газа, прошедшего через расходомер, по протоколу Modbus поступает в электронно-вычислительное устройство. На индикаторе колонки отображается масса отпускаемого сжатого газа, цена за килограмм и стоимость.
Колонки раздаточные сжатого природного газа Helix CNG состоят из: расходомера массового CNGmass производства фирмы Endress+Hauser Flowtec AG, Швейцария: электронно-вычислительного устройства OTP-ELT CNG производства фирмы «Wayne Fueling Systems Sweden AB»», Швеция; раздаточного рукава с краном, выдерживающего давление не менее 35 МПа, индикатора.
Блок электроники может комплектоваться электронагревателем для устойчивой работы при отрицательных температурах окружающего воздуха. Блок электроники может комплектоваться электронагревателем для устойчивой работы при отрицательных температурах окружающего воздуха.
Внешний вид колонок приведен на рисунке 1.
Место нанесения оттиска знака поверки и знака поверки в виде клейма-наклейки указаны в приложении А к описанию типа.

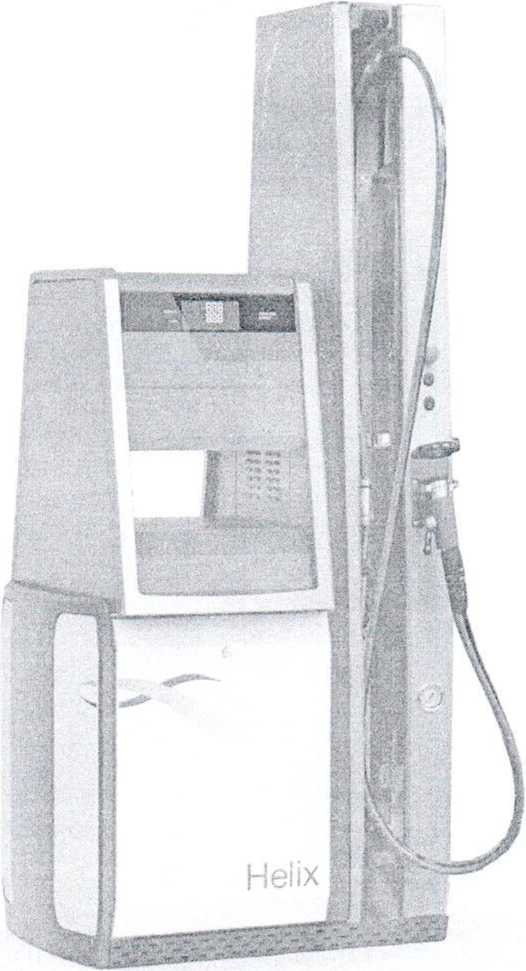

Рисунок 1- Внешний вид колонок газораздаточных сжатого природного газа Helix CNG
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики колонок приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Helix CNG |
|
Вид топлива |
Сжатый природный газ |
|
Пределы допускаемой относительной погрешности при измерении массы сжатого газа, % |
±1 |
|
Максимальный расход, кг/мин |
80 |
|
Минимальный расход, кг/мин |
0,8 |
|
Минимальная измеряемая масса, кг |
2 или 5 |
|
Максимальное давление в хранилище газа, МПа |
26 |
|
Максимальное давление в транспортном средстве, МПа |
26 |
|
Количество раздаточных рукавов |
1 или 2 |
|
Длина раздаточного рукава, м, не более |
5 |
|
Индикация, разрядов: показания цены одного килограмма показания общей цены показания количества килограммов |
LCD табло 5 6 6 |
|
Индикация, разрядов: - электромеханического счетчика суммарного учета - электронного счетчика суммарного учета |
7 12 |
|
Температура окружающего воздуха, °C |
от минус 40 до плюс 60 |
|
Габаритные размеры, мм, не более |
2050x895x600 |
|
Степень защиты оболочек по ГОСТ 14254-2015: - электрической части - гидравлической части |
IP 54 IP 23 |
|
Параметры питания: - напряжение переменного тока, В - частота, Гц |
230±23 50±1 |
|
Взрывозащищенность |
II 2Gb ПА ТЗХ |
Знак утверждения типа
Знак Утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
Комплект поставки колонок в соответствии с требованиями документации фирмы «DOVER FUELING SOLUTIONS UK LIMITED» (Соединенное Королевство Великобритании и Северной Ирландии).
Государственный wwcfp ьрелств изшлх/мий Республик
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документации фирмы «DOVER FUELING SOLUTIONS UK LIMITED» (Соединенное Королевство Великобритании и Северной Ирландии).
МОЗМ Р 139 "Измерительные системы для заправки транспортных средств сжатым газом".
МРБ.МП 1945-2009 «Колонки газораздаточные сжатого природного газа Helix CNG. Методика поверки».
Заключение
Колонки газораздаточные сжатого природного газа Helix CNG соответствуют требованиям технической документации фирмы «DOVER FUELING SOLUTIONS UK LIMITED» (Соединенное Королевство Великобритании и Северной Ирландии), ТР ТС 012/2011 (сертификат соответствия № ТС RU C-GB.AA87.B.01160 от 12.09.2018 действует до 11.09.2023, выданный ООО «Центр по сертификации взрывозащищенного и рудничного электрооборудования»), ТР ТС 020/2011 (декларация о соответствии № ТС RU Д-GB.АЯ46.В.01860 действует с 21.05.2018 по 20.05.2023).
Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).
НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ЦЕНТР ИСПЫТАНИЙСРЕДСТВ ИЗМЕРЕНИЙ И ТЕХНИКИ БелГИМ
Республика Беларусь, г. Минск, Старовиленский тракт, 93.
Тел. (017) 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
