Колонки для выдачи продукта AdBlue Helix AdBlue

Назначение

Колонки для выдачи продукта AdBlue Helix AdBlue предназначены для измерения объема продукта AdBlue (водных растворов мочевины или карбамида) при выдаче его в специальные баки транспортных средств с учетом требований учетно-расчетных операций.

Область применения - автозаправочные станции.

Описание

Принцип работы колонок для выдачи продукта AdBlue Helix AdBlue (далее - колонок) следующий: жидкость из резервуара при помощи насоса через фильтр и приёмный клапан подаётся в измеритель объёма, из которого через пропорциональный соленоидный клапан и далее через раздаточный рукав с краном поступает в бак транспортного средства.

Информация о количестве жидкости, прошедшей через измеритель объёма, поступает в электронно-вычислительное устройство колонок. На цифровом табло колонки отображаются количество отпущенной жидкости, его цена и стоимость.

Установка показаний на цифровом табло выданного объёма жидкости в положение нуля производится автоматически при снятии раздаточного рукава с краном.

Колонки состоят из следующих основных элементов: корпуса, измерительного блока, блока электроники, раздаточного рукава с краном.

В качестве измерителя объема используется специальная модификация iMeterTM (Wayne Fueling Systems Brazil, Бразилия).

Блок электроники может комплектоваться электронагревателем для устойчивой работы при отрицательных температурах окружающего воздуха. Измерительный блок может комплектоваться электронагревателем с системой циркуляции жидкости AdBlue, предотвращающей её замерзание в трубопроводах колонки при отрицательных температурах окружающего воздуха. Колонки могут оснащаться блоком для электронных расчётов по кредитным картам, дополнительным дисплеем. В колонках, дополнительно, может быть установлен электромеханический счётчик суммарного объёма.

Обозначения колонок: Helix серии AdBlue Х1 (Х2/ХЗ) Х4 Х5 Х6 Х7 Х8, где указывается:

серия - 6000;

Х1 - тип стойки:

С - тип С-образного вида;

Х2 - конструкция (используется один или более символов для обозначе висимости от заказанной комплектации):                                  /.

N - узкая;

Н - верхний шланг;

ХЗ - расположение:

LM - ориентация шлангов на проезд зеркально;

Х4 - количество входов: от 1 до 5;

Х5 - количество выходов: от 1 до 8;

Х6 - количество гидравлических блоков: до 5;

Х7 - количество раздаточных рукавов / кранов на одной стороне;

Х8 - базовые технические характеристики:

используется один или более символов для обозначения, в зависимости от заказанной комплектации, например:

D - добавка;

М - мультимедиа;

Р - платежный модуль;

Т - платежный терминал и другие обозначения.

Также могут быть указан номинальный расход, л/мин для каждого гидравлического блока.

Внешний вид колонок приведен на рисунке 1.

Место нанесения оттиска знака поверки и знака поверки в виде клейма-наклейки указаны в приложении А к описанию типа.

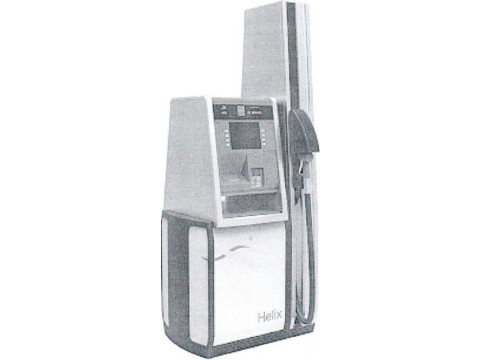

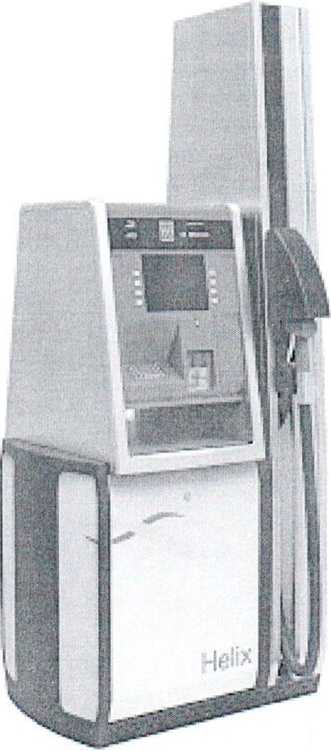

Рисунок 1 - Внешний вид колонок для выдачи продукта AdBlue Helix AdBlue

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики колонок приведены в таблице 1.

Таблица 1

Знак утверждения типа

Знак Утверждения типа наносится на эксплуатационную документацию методом типографической печати.

Комплектность

Комплект поставки колонок в соответствии с требованиями документации фирмы «DOVER FUELING SOLUTIONS UK LIMITED» (Соединенное Королевство Великобритании и Северной Ирландии).

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документации фирмы «DOVER FUELING SOLUTIONS UK LIMITED» (Соединенное Королевство Великобритании и Северной Ирландии).

СТБ 8024-2012 Система обеспечения единства измерений Республики Бела сь. Системы измерительные для жидкостей, не являющихся водой. Общие тр методы испытаний.

МРБ МП.2557-2015 Колонки для выдачи продукта AdBlue. Методика п6в0рк|ф.'

Заключение

Колонки для выдачи продукта AdBlue Helix AdBlue соответствуют требованиям технической документации фирмы «DOVER FUELING SOLUTIONS UK LIMITED» (Соединенное Королевство Великобритании и Северной Ирландии), СТБ 8024-2012, ТР ТС 012/2011 (сертификат соответствия №ТС RU C-GB.AA87.B.00960 от 16.04.2018 действует до 17.04.2021, выданный ООО «Центр по сертификации взрывозащищенного и рудничного электрооборудования»), ТР ТС 020/2011 (декларация о соответствии № ТС RU Д-GB.АЯ46.В.01860 действует с 21.05.2018 по 20.05.2023).

Межповерочный интервал - не более 12 месяцев.

НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ЦЕНТР ИСПЫТАНИЙСРЕДСТВ ИЗМЕРЕНИЙ И ТЕХНИКИ БелГИМ

Республика Беларусь, г. Минск, Старовиленский тракт, 93.

Тел. (017) 334-98-13.

Аттестат аккредитации № BY/112 02.1.0.0025.
