Колонки топливораздаточные Helix

Назначение

Колонки топливораздаточные Helix предназначены для выдачи в топливные баки автотранспортных средств и тару потребителя различных видов топлива в режиме самообслуживания.

Область применения колонок - автозаправочные станции.

Описание

Принцип действия колонок заключается в следующем: топливо из резервуара через обратный клапан и насосный моноблок, оснащённый фильтром и газоотделителем. подается в измеритель, из которого через контролируемый блоком управления и индикации электромагнитный клапан и шланг с раздаточным краном поступает в бак транспортного средства. В случае использования напорной системы, топливо из резервуара погружным насосом подаётся через узел подключения и полнопоточный фильтр (опционально) непосредственно в измеритель. Вращение вала измерителя бесконтактным магнитным датчиком импульсов преобразуется в цифровую информацию, поступающую в блок управления и индикации, где на цифровом жидкокристаллическом табло отображается количество отпущенного топлива, его цена, стоимость и значение суммарного учета. Задание дозы и архивирование отпущенного количества топлива возможно как с пульта управления колонки, встроенного в колонку на лицевой панели с одной или с двух сторон, так и с помощью контроллера, который располагается в помещении оператора - кассира и подключается к персональному компьютеру.

Колонки состоят из двух частей:

- гидравлического блока, состоящего из насоса, газоотделителя (в случае всасывающего типа) или узла подключения к магистрали с полнопоточным фильтром (в случае напорного типа), измерителя с датчиком импульсов типа iMeter (поршневой) или Xflo (винтовой), клапанов, шлангов и раздаточных кранов;

- электрической, состоящей из блока управления, электронного калькулятора с табло, а также мультимедийным дисплеем (опционально) и блоком для осуществления платежей через встроенный терминал оплаты (опционально) в зависимости от выбранной комплектации.

На табло отображается следующая информация: объем выданной дозы топлива в литрах, стоимость выданного топлива в рублях и цена одного литра топлива.

Колонки имеют несколько модификаций, отличающихся количеством раздаточных кранов, номинальным расходом и видами продуктов.

Схема обозначения колонок: Helix Series X (Х/Х) X X - X X X .... где

Series = указывается номер серии 1000, 2000, 4000, 5000 или 6000

Х1 (Х2/ХЗ) Х4 Х5 - Х6 Х7 Х8

Базовые технические характеристики

Количество кол-во шлангов / пистолетов на одной стороне

Количество гидравлических блоков

Количество сортов на выходе

Количество сортов на входе

Расположение

Конструкция

Тип

Тип:

С = тип С;

Н = тип Н;

S = малогабаритный.

Конструкция.

Используется один или более символов для обозначения в зависимости от заказанной комплектации:

W = широкая;

N = узкая;

Н = верхний шланг;

L = нижний шланг;

Расположение:

ID = островная, двусторонний пользовательский интерфейс;

IS = островная, односторонний пользовательский интерфейс;

LM = ориентация шлангов на проезд зеркально;

LU = ориентация шлангов на проезд не зеркально.

Количество сортов на входе:

Значение от 1 до 5.

Количество сортов на выходе:

Значение от 1 до 8.

Если присутствует функция смешивания, считать +1 для каждого возможного смешивания между двумя сортами топлива.

Количество гидравлических блоков

Значение от 0 до 5

Количество шлангов / пистолетов на одной стороне

1 цифра = симметричное расположение. Одинаковое количество продуктов и скоростей отпуска со сторон А и Б

2 цифры = асимметричное расположение. Разное количество продуктов или скоростей отпуска с каждой из сторон А и Б. Тогда первая цифра - сторона А, вторая цифра - сторона Б.

Базовые технические характеристики

Используется один или более символов для обозначения, в зависимости от зака занной комплектации:

А = присадки

В = биодизель

С = CNG сжатый природный газ

D = DEF добавка (AdBlue)

Е = этанол

F = для автопарка

G = повышенная скорость отпуска

Н = большая скорость отпуска

J = сверхвысокая скорость отпуска

L = LPG сжиженный газ

М = мультимедиа

Р = платежный модуль

R = напорная

S = всасывающая

Т = платежный терминал

U = четыре пользователя

V = паровозврат

W = основная (для варианта В2В)

X = ведомая (для варианта В2В)

Y = мастер (сателлитный выход)

Z = сателлит (сателлитный вход)

Т = АТС система автоматической температурной компенсации

В2В = в случае применения данной конфигурации в конце строки добавляются позиции Х4 Х5 - Х6 Х7 Х8 для обозначения ведомой части.

Также могут быть указаны расходы в л/мин для каждого гидромодуля, например, 40/40/70 в зависимости от заказанной комплектации.

Возможна комплектация дополнительным выносным рукавом - сателлитной стойкой SAT.

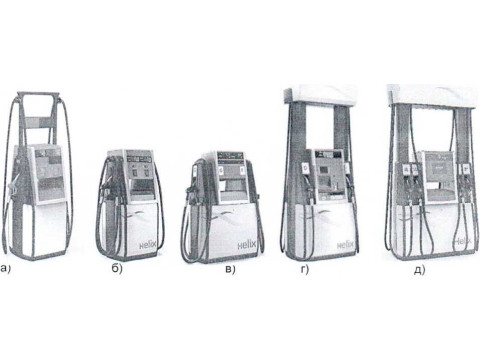

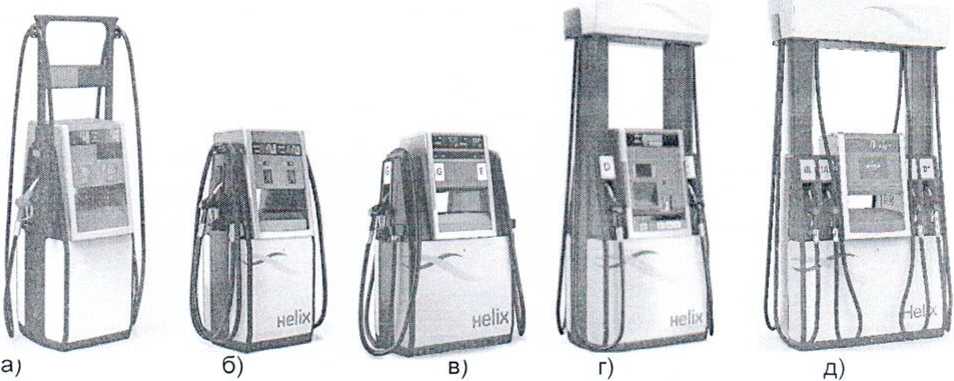

Внешний вид колонок приведен на рисунке 1.

Место нанесения оттиска знака поверки и знака поверки в виде клейма-наклейки указаны в приложении А к описанию типа.

a) Helix 1000 с мачтой;

б) Helix 1000 без мачты;

в) Helix 2000;

г) Helix 4000 с блоком платежного

терминала;

д) Helix 5000

е) Helix 6000 с блоком платежно

го терминала;

ж)

Рисунок 1 - Внешний

ж) го

ВИД

Helix 6000 с блоком пдатежно-терминала В2В

КОЛОНОК

Государственный реестр) I средств измерений / \ Республики Беларусь j \Дкя докумешох/

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики колонок приведены в таблице 1.

Таблица 1______________________________________________________________________

Окончание таблицы 1

Знак утверждения типа

Знак Утверждения типа наносится на эксплуатационную документацию методом типографической печати.

Комплектность

Комплект поставки колонок в соответствии с требованиями документации фирмы «DOVER FUELING SOLUTIONS UK LIMITED» (Соединенное Королевство Великобритании и Северной Ирландии).

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документации фирмы «DOVER FUELING SOLUTIONS UK LIMITED» (Соединенное Королевство Великобритании и Северной Ирландии).

СТБ 8024-2012 Система обеспечения единства измерений Республики Беларусь. Системы измерительные для жидкостей, не являющихся водой. Общие требования и методы испытаний.

ГОСТ 9018-89 Колонки топливораздаточные. Общие технические условия

МИ 1864-88 Колонки топливораздаточные. Методика поверки

Заключение

Колонки топливораздаточные Helix AdBlue соответствуют требованиям технической документации фирмы «DOVER FUELING SOLUTIONS UK LIMITED» (Соединенное Королевство Великобритании и Северной Ирландии), СТБ 8024-2012, ГОСТ 9018-89 ТРТС 012/2011 (сертификат соответствия № ТС RU C-GB.AA87.B.01022 от 08.06.2018 действует до 07.06.2023, выданный ООО «Центр по сертификации взрывозащищенного и рудничного электрооборудования»), ТРТС 020/2011 (декларация о соответствии № ТС RU Д-СВ.АЯ46.В.01860 действует с 21.05.2018 по 20.05.2023).

Межповерочный интервал - не более 12 месяцев.

НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ЦЕНТР ИСПЫТАНИЙ

СРЕДСТВ ИЗМЕРЕНИЙ И ТЕХНИКИ БелГИМ

Республика Беларусь, г. Минск, Старовиленский тракт, 93.

Тел. (017) 334-98-13.

Аттестат аккредитации № BY/112 02.1.0.0025.
