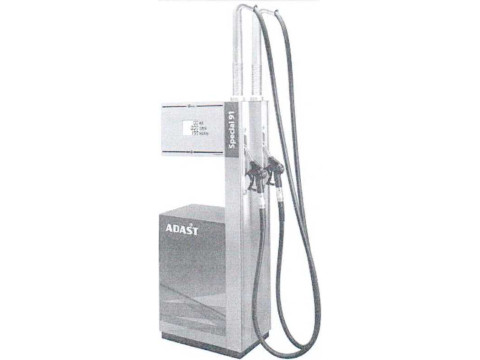

Колонки топливораздаточные V-line 899х.ххх

Назначение

Колонки топливораздаточные V-line 899х.ххх предназначены для измерения объема различных видов топлива (бензин, керосин, дизельное топливо, биодизельного топлива, биоэтанол - Е85) вязкостью от 0,55 до 40 мм2/с при выдаче его в топливные баки автотранспортных средств и тару потребителя с учетом требований учетнорасчетных операций в автоматическом режиме и режиме самообслуживания.

Область применения колонок - автозаправочные станции, осуществляющие расчет с покупателями, как за наличные деньги, так и по безналичному расчету.

Описание

Колонки конструктивно состоят из следующих основных элементов: гидравлической части, электрооборудования с системой управления, раздаточного рукава с краном и корпуса.

Гидравлическая часть включает в себя насосный моноблок (для V-line 899x.xxx/S), фильтры, четырехпоршневой измеритель объема с датчиком импульсов, электродвигатели для привода насоса и отсасывания паров. Исполнения колонок V-line 899х.ххх/Р являются напорными и оснащены входным шаровым клапаном, который служит для закрытия подачи топлива от центральной системы распределения топлива.

Электрооборудование с системой управления включает в себя электронный счетчик ADP (ADP1/T, ADP2/T, ADP1/L), производства фирмы «Beta Control s.r.o.», Чешская Республика или ADAST ЕС (ADAST ЕС1, ADAST ЕС2), производства фирмы «Adast Systems, a.s.», Чешская Республика или CDC производства фирмы «Unidataz, s.r.o., Чешская Республика с магнитным датчиком импульсов (ME 01-05, МЕ-01-05-05, МТХ 075, ADAST 40, ADAST 46), электромеханический суммарный счетчик (Unidataz -для однопродуктных колонок, Beta Control - для многопро- дуктных колонок), платежный терминал ADAMAT (для осуществления безналичного расчета) и коммуникационные линии, с помощью которых производится управление колонкой в автоматическом режиме.

Принцип действия колонки состоит в следующем: топливо с помощью насоса поступает из резервуара через обратный клапан и сепаратор, где сепарируются газы и пары, в четырехпоршневой измеритель объема, и дальше через электромагнитный вентиль в раздаточный рукав, который окончен раздаточным краном. Импульсный сигнал с четырехпоршневого измеритель объема поступает дисплей электронного счетчика, который индицирует объем стоимость выданного топлива, цену одного литра топлива.

Установка индикации объема выданной дозы топлива в положение нуля производится автоматически при снятии раздаточного крана с колонки.

Скорость потока топлива управляется рычагом раздаточного крана. Для визуального контроля за потоком топлива между раздаточным рукавом и краном может быть встроен смотровой индикатор.

Опционально колонка может быть укомплектована отдельной сателлитной стойкой - line Z 259/ххх.

Колонки выпускаются следующих исполнений:

V-line 899O.xx2/S, V-line 8991.xx2/S, V-line 8993.xx2/S, V-line 8994.xx2/S, V-line 8995.xx2/S,

V-line 8996.xx2/S, V-line 8997.xx2/S, V-line 8998.xx2/S, V-line 8999.xx2/S, V-line 8991.xx3/S,

V-line 8997.xx3/S, V-line 899O.xx2/P, V-line 8991.xx2/P, V-line 8993.xx2/P, V-line 8994.xx2/P,

V-line 8995.xx2/P,V-line  8996.xx2/P, V-line 8997.xx2/P, V-line 8998.xx2/P, V-line

8999.xx2/P, V-line 8991.xx3/P, V-line 8997.xx3/P.

Внешний вид колонок приведен на рисунке 1.

Место нанесения оттиска поверительного клейма и знака поверки в виде клейма-наклейки указаны в приложении А к описанию типа.

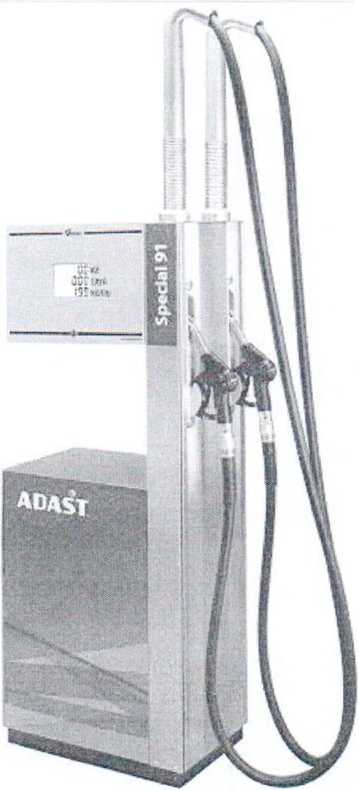

V-line 899х.4х2

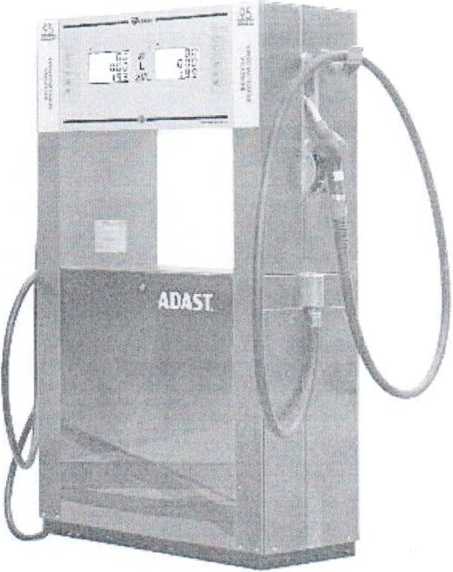

V-line 899х.6х2

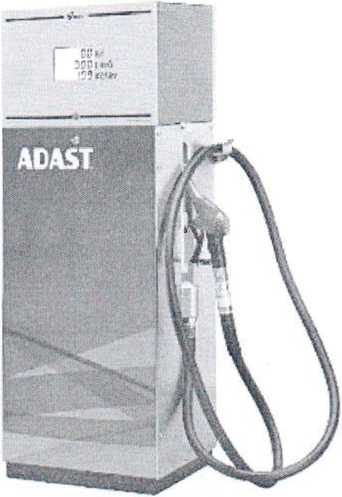

V-line 899х.6хЗ

Рисунок 1 - Внешний вид колонок топливораздаточных V-line 899х.ххх

Пример обозначения ТРК:

V - line 899 х. х х х / х/хх/хх/ххх - Максимальный расход колонки - дм3-мин~'

Исполнение колонки:

S - с насосным моноблоком, Р- напорная система

Вид исполнения корпуса:

2 - двухпространственная со столбом;

3 - двухпространственная без столба;

4 - однопространственная без столба

Вид исполнения счетчика:

О - без счетчика; 1 - механический; 2 ... 9 - электронный;

Вид присоединения раздаточного рукава: 4 - на пружинном подвесе , 6 - на боковой стенке колонки

Типовое обозначение в серии: 0; 1; 3; 4; 5; 6; 7; 8; 9

Типовой ряд колонки

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики колонок приведены в таблице 1.

Таблица 1

Знак утверждения типа

Знак Утверждения типа наносится на маркировочную табличку колонки и эксплуатационную документацию.

Комплектность

Комплект поставки колонок в соответствии с требованиями документации фирмы "Adast Systems, a.s.", Чехия.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документации фирмы "Adast Systems, a.s.", Чехия.

СТБ 8024-2012 Система обеспечения единства измерений Республики Беларусь. Системы измерительные для жидкостей, не являющихся водой. Общие требования и методы испытаний.

ГОСТ 9018-89 Колонки топливораздаточные. Общие технические условия

МИ 1864-88 Колонки топливораздаточные. Методика поверки

Заключение

Колонки топливораздаточные сжиженного газа V-line 899х.ххх соответствуют требованиям ТР ТС 012/2011 (сертификат соотвествия № ТС RU С-С2.АЯ45.В.00091 от 20.11.2013, выданный «Сертификационный центр НАСТХОЛ»), ТР ТС 010/201 (сертификат соотвествия № ТС RU С-С2.АЯ45.В.00097 от 20.11.2013, выданный «Сертификационный центр НАСТХОЛ») и технической документации фирмы "Adast Systems, a.s.", Чехия.

Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).

Научно-исследовательский центр испытаний

средств измерений и техники БелГИМ.

Республика Беларусь, г. Минск, Старовиленский тракт, 93.

Тел. (017) 334-98-13.

Аттестат аккредитации № BY/112 02.1.0.0025.
