Системы измерительные управляющие Experion (PKS, HS, LS)
| Номер в ГРСИ РФ: | РБ 03 23 1249 17 |
|---|---|
| Раздел: | Информационно-измерительные и управляющие системы, комплексы [23] |
| Производитель / заявитель: | «Honeywell», США |
Системы измерительные управляющие Experion (PKS, HS, LS) (далее - системы) предназначены для сбора и обработки первичной информации от датчиков и преобразователей о параметров технологических процессов, восприятия измерительной информации, представленной унифицированными сигналами напряжения и силы постоянного тока, сигналами от термопар и термопреобразователей сопротивления и потенциометрических датчиков, преобразования двоичных кодов в аналоговые сигналы постоянного напряжения и тока, восприятия и обработки кодированных дискретных электрических сигналов, выработки управляющих и регулирующих воздействий и виде аналоговых и дискретных сигналов, а также обработки, хранения и передачи информации на более высокие уровни управления.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 23 1249 17 |
| Наименование | Системы измерительные управляющие Experion (PKS, HS, LS) |
| Год регистрации | 2017 |
| Номер сертификата | 10896 |
| Дата регистрации | 2017-01-31 |
| Срок действия | 2022-01-31 |
| Получатель сертификата | компания Honeywell, Соединенные Штаты (US), Болгария (BG) |
Производитель / Заявитель
компания Honeywell
Адрес: 101 Коламбия Роуд, Морристаун, НДж. 07962
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1595-2012 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 23 1249 17 [2017-06-22]
rb-03-23-1249-17_2017-06-22.pdf
|
Скачать | ||
|
Описание типа РБ 03 23 1249 17 [2012-03-22]
rb-03-23-1249-17_2012-03-22.pdf
|
Скачать | ||
|
Описание типа РБ 03 23 1249 17 [2006-11-28]
rb-03-23-1249-17_2006-11-28.pdf
|
Скачать |
Описание типа
Назначение
Системы измерительные управляющие Experion (PKS, HS, LS) (далее - системы) предназначены для сбора и обработки первичной информации от датчиков и преобразователей о параметров технологических процессов, восприятия измерительной информации, представленной унифицированными сигналами напряжения и силы постоянного тока, сигналами от термопар и термопреобразователей сопротивления и потенциометрических датчиков, преобразования двоичных кодов в аналоговые сигналы постоянного напряжения и тока, восприятия и обработки кодированных дискретных электрических сигналов, выработки управляющих и регулирующих воздействий и виде аналоговых и дискретных сигналов, а также обработки, хранения и передачи информации на более высокие уровни управления.
Область применения - Системы применяются для автоматизации производства и управления технологическими процессами в различных областях хозяйственной деятельности: нефтехимической, химической, нефтеперерабатывающей,
агрохимической, энергетической, целлюлозно-бумажной промышленности, черной и цветной металлургии, при транспортировке и переработке газа, нефти и др.
Описание
Система включает в себя следующие измерительные каналы (ИК): ИК контроллеров противоаварийной защиты FSC (таблица 2);
ИК контроллеров противоаварийной защиты SM (таблица 3);
ИК высокопроизводительного менеджера процесса НРМ (таблица 4);
ИК контроллеров С200 и С300, которые имеют корпусное исполнение, в составе
следующих модулей аналогового ввода/вывода:
тво
- серии Chassis I/O Modules - Series А: модули, устанавливаемь шасси (таблица 5);
- серии Rail I/O Modules - Series А: модули, монтируемые на DIN-рейки и предназначенные для установки на удаленное оборудование (таблица 6);
- серии I/O Modules - Series С: модули, предназначенные для использования только с контроллерами С300 (таблица 7);
- серии Rail I/O Modules - Series Н: модули с гальванической развязкой, имеющие искробезопасное исполнение, предназначенные для установки на взрывоопасных участках производства (таблица 8);
ИК контроллеров НС 900 (таблица 9);
ИК контроллеров ControlEdge PLC (таблица 10);
ИК контроллеров MasterLogic (таблицы 11, 12);
ИК удалённого контроллера RC500 RTU (таблица 13);
ИК модулей OneWireless XYR6000 (таблица 14).
В состав системы входят: платформы прикладных задач (АРР, eServer, среды управления прикладными задачами АСЕ), предназначенные для выполнения сложных вычислительных, прикладных задач и алгоритмов управления, непосредственно соединенных с технологическим процессом; менеджер цифрового видео (DVM), NIM, исторический модуль (НМ), предназначенный для работы в локальной сети управления LCN и обеспечивающий хранение конфигурации системы и истории процесса, устройство долговременной и детальной историзации PHD; серверы Experion PKS и Experion for TPS (ESV-T) (возможны в резервированном варианте), обеспечивающие хранение программного обеспечения Experion PKS, конфигурации системы, базы данных, журналов сигнализаций и действий операторов; управляющие сети UCN, ControlNet, Ethernet, отказоустойчивой сети Ethernet Honeywell (FTE), по которым осуществляется передача данных; операторские станции, обеспечивающие визуальное представление информации о технологическом процессе и интерфейс человек/машина для оперативного управления процессом: операторские станции Experion - Flex (ES-F), Experion - Console (ES-C), Experion - Console Extension (ES-CE), Experion - TPS (ES-T), Мобильная станция PKS, глобальная пользовательская станция GUS, в исполнении ICON -консоль, пользовательская станция Orion Console, станция для совместной работы Collaboration station, Z-консоль, EZ-консоль и настольном, а также программное обеспечение Experion PKS, Experion HS, Experion LS.
Системы Experion PKS, Experion HS, Experion LS построены на базе общей платформы Experion, отличаются ограничениями по количеству рабочих станций и по количеству подключаемых контроллеров.

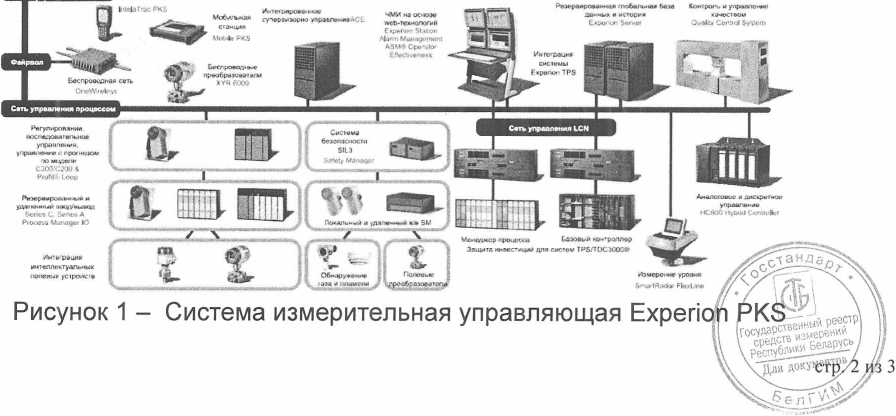

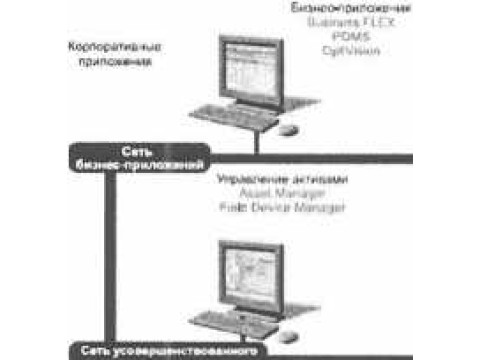

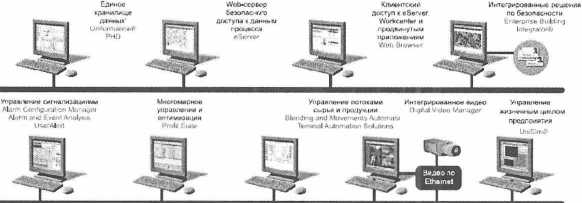

Структурная схема системы Experion PKS представлена на рисунке 1.
Многоуровневая архитектура платформы Experion PKS
Honeywell
Системы построены на базе комплекса технических средств, включающих в себя резервированный сервер (сервера) Experion, станции Experion, контроллеры и сети управления FTE. При этом программное обеспечение (ПО) «Experion» имеет архитектуру, клиент-сервер и состоит из нескольких программных компонентов, обеспечивающих выполнение различных функций системы, часть компонентов системы устанавливается опционально.
В базовый состав ПО «Experion»: входят следующие программные компоненты:
«Configuration Studio». Программная среда, обеспечивающая доступ к набору средств конфигурирования. Инструменты и приложения для конфигурирования реализуют создание модели предприятия, конфигурирование компонентов оборудования, создание алгоритмов управления для контроллеров, настройки различных компонентов вывода информации и создание пользовательских мнемосхем.
«Программное обеспечение сервера Experion». Поддерживает связь с сетью управления процессом, обеспечивая в реальном времени запись в базы данных на SQL-сервере данных, принятых от приборов учета, групп телеинформации и обработанных программой «Расчётное Ядро», предоставляет данные локальным или сетевым клиентам, выполняет ряд вспомогательных функций: создание резервных копий баз данных, очистку баз от устаревшей информации и другие.
«Программное обеспечение станции Experion». Обеспечивает конфигурирование в оперативном режиме базы данных реального времени, уведомляет о деятельности системы, включая сигнализацию и системные события, предоставляет детальное и обзорное отображение данных процесса, автоматически исполняет запланированные задачи.
На сервере Experion и рабочей станции Experion установлены универсальные программные компоненты и модули (службы).
Метрологически значимые части ПО «Experion»:
- Experion PKS Control Data Access Server - служба получения и передачи данных с внешних контроллеров;
- Experion PKS EMDB Server - служба загрузки базы данных текущей конфигурации модели предприятия;
- Experion PKS ER Server - служба загрузки базы данных инженерного репозитория;
- Experion PKS GCL Name Server - служба имен системы клиент - сервис;
- Experion PKS Server Operator Management - служба управления паролями доступа;
- Experion PKS Server System - основная служба запуска системных приложений;
- Experion PKS System Repository - служба загрузки базы данных процессов.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
|
Experion PKS Control Data Access Server |
pscdasrv.exe |
зхх.х 4ХХ.Х 5ХХ.Х |
|
Experion PKS EMDB Server |
EMDBServer.exe | |
|
Experion PKS ER Server |
ErServer.exe | |
|
Experion PKS GCL Name Server |
glcnameserver.exe | |
|
Experion PKS Server Operator Management |
Hsc_oprmgmt.exe | |
|
Experion PKS Server System |
HSCSERVER Servicehost.exe | |
|
Experion PKS System Repository |
SysRep.exe |

Примечания:
а) Номер версии ПО определяет первая цифра, в качестве бук^и.«Х>> могут использоваться любые цифры;
б) Цифровой идентификатор метрологически значимого П^уп^^амм^ого обеспечения зависит от номера версии ПО._______________________В
~ лз 31
В ПО «Experion» защита от непреднамеренных и преднамеренных изменений метрологически значимой части ПО и измеренных данных осуществляется:
- автоматическим контролем целостности метрологически значимой части ПО;
- защитой записей об информации, хранимой в базе данных;
- контролем целостности данных в процессе выборки из базы данных;
- автоматической фиксацией в журнале работы факта обнаружения дефектной информации в базе данных;
- автоматическим контролем доступа к хранимой информации, согласно роли оператора, используемых стратегий доступа и имеющихся у оператора прав;
- настройкой доступа, для фиксации в журналах работы фактов (не)успешного доступа пользователей к хранимой информации.
Место нанесения знака поверки (клейма-наклейки) указано в Приложении А.
Основные технические и метрологические характеристики
Технические и метрологические характеристики системы представлены в таблицах 2-14.
Таблица 2 - Измерительные каналы контроллеров противоаварийной защиты FSC
|
Модули |
Сигналы |
Пределы допускаемой приведённой погрешности в рабочих условиях применения | |
|
На входе |
На выходе | ||
|
10102/1/1, 10102/1/2, 10102/2/1 совместно с терминальными панелями FS-TSAI-0410, FS-TSAI-1620m |
0-2 В |
10 бит |
±0,75 % от ДИ |
|
10102/А/1, 10102/А/2, 10102/А/З, 10102/А/4, 10102/А/5 |
0/2-10 мА 0/4 - 20 мА 0/1 - 5 В 0/2-10 В |
0-2 В |
±0,25 % от ДИ |
|
10105/2/1 совместно с терминальными панелями FTA-T-14 FTA-T-16 FTA-T-18 FTA-T-19 FS-TSFIRE-1624 FS-TSGAS-1624 FS-TSHART-1620m |
0-4 В |
12 бит |
±0,25 % от ДИ |
|
10105/А/1 |
0/4 - 20 мА |
0/0,66 - 3,3 В |
±0,75 % от ДИ |
|
10205/1/1, 10205/2/1 совместно с терминальными панелями FS-TSAO-0220m |
12 бит |
0/4 - 20 мА |
±0,75 % отДИ |
|
Примечание-ДИ - диапазон измерений___________________________II | |||
Таблица 3 - Измерительные каналы
й защиты SM
|
Модули |
Сигналы |
Пределы допускаемой приведённой погрешности в рабочих условиях применения | |
|
На входе |
На выходе | ||
|
Fx-SAI-1620m совместно с терминальными панелями Fx-TSAI-1620m, Fx-TSHART-1620m, Fx-TSGAS-1624, FC-TSGASH-1624, Fx-TSFIRE-1624 |
0-4 В |
12 бит |
±0,25 % от ДИ |
|
Fx-SAI-0410 совместно с терминальной панелью TSAI-0410 |
0/4 - 20 мА 0/1 - 5 В 0/2-10 В |
12 бит |
±0,75 % от ДИ |
|
Fx-BSAI-0420ml, Fx-BSAI-0420mE, FX-BSAI-0405E, FX-BSAI-0410E, Fx-BSDIL-0426 |
0/4 - 20 мА 0/1 - 5 В 0/2 -10 В сухой контакт |
0-2 В |
±0,25 % от ДИ |
|
Fx-BSAI-1620mE |
0/4 - 20 мА |
0/0,66 - 3,3 В |
±0,25 % от ДИ |
|
Fx-SAO-0220m совместно c терминальными панелями Fx-TSAO-0220m, FC-TSAOH-0220m |
12 бит |
0/4 - 20 мА |
±0,75 % от ДИ |
|
FC-RUSIO-3224 совместно c терминальными панелями FC-IOTA-R24 FC-IOTA-NR24 Al AO |
0/4 - 20 мА 12 бит |
16 бит 0/4 - 20 мА |
±1,0 % от ДИ ±1,0 % от ДИ |
|
FC-RUSLS-3224 совместно c терминальными панелями FC-IOTA-R24 FC-IOTA-NR24 Al AO |
0/4 - 20 мА 12 бит |
16 бит 0/4 - 20 мА |
±0,15 % от ДИ ±0,15 % от ДИ |
Примечания:
1 В наименованиях модулей / терминальных панелей буква «х» обозначает: - S - модули / терминальные панели без конформного покрытия;
- С - модули / терминальные панели с конформным покрытием.
2 ДИ - диапазон измерений.
Таблица 4 - Измерительные каналы контроллеров НРМ
|
Модули |
Сигналы |
Пределы допускаемой приведённой погрешности | |
|
На входе |
На выходе | ||
|
HLAI (MC/MU-PAIH03) совместно с терминальными панелями MC/MU-TAIH02 MC/MU-TAIH03 MC/MU-TAIH14, MC/MU-TAIH12 MC/MU-TAIH13 MC/MU-TAIH14 MC/MU-TAIH15, MC/MU-TAIH22 MC/MU-TAIH23 MC/MU-TAIH52 MC/MU-TAIH53 MC/MU-TAIH54 MC/MU-TAIH62 MC/MU-GAIH22 MC/MU-GAIH13 MC/MU-GAIH14 MC/MU-GAIH83 MC/MU-GAIH84 MC/MU-GAIH92 |
0/1 - 5 В 0,4-2 В 4 - 20 мА |
16 бит |
±0,15 % от ДИ (в рабочих условиях применения) ±0,075 % от ДИ (в нормальных условиях) |
|
HARTHLAI (MC/MU-PHAI01) совместно с терминальными панелями MC/MU-TAIH04 MC/MU-TAIH13 MC/MU-TAIH14 MC/MU-TAIH15, MC/MU-TAIH54 MC/MU-GAIH13 MC/MU-GAIH14 MC/MU-GAIH22 |
0/1 - 5 В 0,4-2 В 4 - 20 мА |
16 бит |
±0,15 % от ДИ (в рабочих условиях применения) ±0,075 % от ДИ (в нормальных условиях) |
|
Продолжение таблицы 4 - Измерительные каналы конт |
роллеров НРМ | ||
|
Модули |
Сигналы |
Пределы допускаемой погрешности в рабочих условиях применения | |
|
На входе |
На выходе | ||
|
LLAI (MC/MU-PAIL02) совместно с терминальными панелями MC/MU-TAIL02, MC/MU-TAIL03 |
0-5В 0 -100 мВ |
15 бит |
±0,05 % от ДИ или ±0,075 % от показ, (большее значение) |
|
Сигналы от термопреобразователей сопротивления : Pt 100 (DIN 43760)*: минус 200 - 850 °C, Pt 100 (JIS (С-1604)*: минус 200 - 850 °C, Ni 120 (Ed 7)*: минус 20 - 250 °C; Си 10 (SEER)*: минус 20 - 250 °C. Сигналы от термопар: J (ANSI)*: минус 100 - 750 °C K(ANSI)*: 0-1100 °C Е (ANSI)*: минус 150 - 500 °C Т (ANSI)*: минус 200 - 300 °C В (ANSI)*: 600-1650 °C S (ANSI)*: 550- 500 °C R (ANSI)*: 550-1500 °C |
±(0,05 % от ДИ + 0,5 °C) или ± (0,075 % от показ.+ 0,5 °C) (большее значение) ±(0,05 % от ДИ + 1,4 °C) или ±(0,075 % от показ.+ 1,4 °C) (большее значение) | ||
Продолжение таблицы 4 - Измерительные каналы контроллеров НРМ
|
Модули |
Сигналы |
Пределы допускаемой основной погрешности |
Пределы допускаемой дополнительной погрешности | |
|
На входе |
На выходе | |||
|
LLMUX (MC/MU-PLAM02) совместно с терминальными панелями MC/MU -TAMR04, MC/MU-TAMT04, MC/MU-TAMT14 |
0-5 В 0 - 100 мВ Сигналы от термопреобразователей сопротивления: Pt 100 (DIN 43760)*: минус 200 - 850 °C, Pt 100 (JIS (С-1604)*: минус 200 - 850 °C, Ni 120 (Ed 7)*: минус 45-315 °C, Си 10 (SEER)*: минус 20 - 250 °C. Сигналы от термопар: J (ANSI)*: минус 100 - 750 °C K(ANSI)*: 0-1100 °C Е (ANSI)*: минус 150 - 500 °C Т (ANSI)*: минус 200 - 300 °C В (ANSI)*: 600-1650 °C S (ANSI)*: 550- 500 °C R(ANSI)*: 550-1500 °C |
14 бит |
±40 мкВ ±(160 мОм + 0,5 °C) *> ±(40 мкВ + 1,5 °C) |
±30 млн'1/°С |
|
RHMUX (MC/MU-PRHM01) совместно с терминальной панелью MC-GRMT01 |
0 -100 мВ Сигналы от термопар: J (ANSI)*: минус 100 - 750 °C K(ANSI)*: 0-1100 °C Е (ANSI)*: минус 150 - 500 °C Т (ANSI)*: минус 200 - 300 °C В (ANSI)*: 600-1650 °C S (ANSI)*: 550- 500 °C R(ANSI)*: 550-1500 °C |
15 бит |
±0,075 % от ДИ ±(0,075% от ДИ + 0,5 °C) |
±30 млн'1/°С |
Окончание таблицы 4 - Измерительные каналы контроллеров НРМ
|
Модули |
Сигналы |
Пределы допускаемой основной приведённой погрешности |
Пределы допускаемой дополнитель-, ной приведённой погрешности | |
|
На входе |
На выходе | |||
|
АО (MC/MU-PHAO01) совместно с терминальными панелями MC/MU-TAOY24, MC/MU-TAOY25, MC/MU-TAOY54, MC/MU-TAOY55, MC/MU-GHAO21 |
11 бит |
4 - 20 мА (0,1 - 21,4 мА) |
±0,35 % от ДИ |
±0,02 % от ДИ /°C |
|
АО (MC/MU-PAOX03) совместно с терминальными панелями MC/MU-TAOX02, MC/MU-TAOX12, MC/MU-TAOX52, MC/MU-GAOX02, MC/MU-GAOX12, MC/MU-GAOX72, MC/MU-GAOX82 |
11 бит |
4 - 20 мА (2,9- 21,1 мА) |
±0,35 % от ДИ |
±0,02 % от ДИ /°C |
|
АО (МС/ MU-PAOY22) совместно с терминальными панелями MC/MU-TAOY22, MC/MU-TAOY23, MC/MU-TAOY24, MC/MU-TAOY25, MC/MU-TAOY52, MC/MU-TAOY53, MC/MU-TAOY54, MC/MU-TAOY55, MC/MU-THAO11, MC/MU-GHAO11, MC/MU-GHAO21 |
11 бит |
4 - 20 мА (2,9- 21,1 мА) |
±0,45 % от ДИ |
±0,025 % от ДИ /°C |
|
Примечания: 1 Информация о диапазонах, отмеченных (*), указана в соответствии с документацией изготовителя, и для использования в Республике Беларусь носит справочный характер. 2 ДИ - диапазон измерений. | ||||
Таблица 5 - Измерительные каналы контроллеров С200/С300 (модули серии А Chassis I/O Modules - Series А)
|
Модули |
Сигналы |
Значение наимень-шего разряда входного/ выходного кода |
Пределы допускаемой основной погрешности |
Пределы допускаемой дополнительной погрешности | |
|
На входе |
Ha выходе | ||||
|
ТСЛ’К-IAH061 |
±10,5 В 0-10,5 В 0-5,25 В |
15 бит + 1 знак 16 бит 16 бит |
343 мкВ 171 мкВ 86 мкВ |
±0,1 % от ДИ |
±(2 мкВ + 35 млн'1)/°С |
|
0-21 мА |
16 бит |
0,34 мкА |
±0,15 % от ДИ |
±(8 мкВ + 45 млн'1)/°С | |
|
ТС/ТК- ОАН061 |
13 бит |
0-21 мА |
2,7 мкА |
±0,1 % от ДИ |
±(1 мкА + 60 млн’1)/°С |
|
ТС/ТК- OAV061 |
14 бит |
±10,5 В |
1,4 мВ |
±0,1 % от ДИ |
±(60 мкВ + 50 млн1)/°С |
|
ТСЛГК- OAV061 |
± 10,5 В |
14 бит |
1,4 мВ |
±0,1 % от ДИ |
±(60 мкВ + 50 млн’1)/°С |
|
ТС/ТК-IXL061 ТС/ТК-IXL062 |
минус 12 -78 мВ минус 12 - 30 мВ Сигналы от термопар: В, Е, J, К: (ANSI)* R, S, Т, N: (ANSI)* С (ASTM 988)* |
16 бит |
1,4 мкВ 0,7 мкВ |
±(0,1 %отДИ+ 90 мкВ) ±(0,1 % от ДИ + 42 мкВ) |
±(0,5 мкВ + 65 млн‘1)/°С |
|
ТС/ТК-IXR061 |
1 - 487 Ом 2 - 1000 Ом 4 - 2000 Ом 8 - 4020 Ом сигналы от термопреобразователей сопротивления по ГОСТ 6651-2009: Pt 100, Pt 200, Pt 500, Pt 1000 (W100=1,385; W100=1,391); Ni 120 (W100=1,672)*; Ni 100, Ni 200, Ni 500 Cu 10 |
16 бит |
7,7 мОм 15 мОм 30 мОм 60 мОм 7,7 мОм 15 мОм 30 мОм 60 мОм 7,7 мОм 7,7 мОм 15 мОм 30 мОм 7,7 мОм |
±0,1 % от ДИ |
±(10 мОм + 50 млн‘1)/°С |
Окончание таблицы 5 - Измерительные каналы контроллеров С200/С300 (модули серии А - Chassis I/O Modules - Series А)
|
Модули |
Сигналы |
Значение наименьшего разряда входного/ выходного кода |
Пределы допускаемой основной погрешности |
Допускаемый температурный коэффициент | |
|
На входе |
На выходе | ||||
|
ТС/ГК-IAH161 |
±10,25 В 0-10,25 В 0-5, 125 В |
16 бит |
320 мкВ 160 мкВ 80 мкВ |
±0,05 % от ДИ |
±(90 мкВ + 15 млн’1)/°С |
|
0 - 20,5 мА |
0,32 мкА |
±0,15 % от ДИ |
±(0,36 мкА + 20 млн'1)/°С | ||
|
TC/TK- OAV031 |
±10,4 В |
16 бит |
320 мкВ |
±0,05 % от ДИ |
±(50 мкВ + 25 млн'1)/°С |
|
ТС/ТК- OAV081 |
+10,4 В |
16 бит |
320 мкВ |
±0,05 % от ДИ |
±(50 мкВ + 25 млн'1)/°С |
|
ТС/ТК- OAV081 |
0 ... 21 мА |
15 бит |
0,65 мкА |
±0,05 % от ДИ |
±(0,1 мкА + 50 млн’1)/°С |
|
±10,25 В 0-10,25 В 0-5,125 В |
16 бит |
313 мкВ 153 мкВ 78 мкВ |
±0,05 % от ДИ |
±(90 мкВ + 15 млн’1)/°С | |
|
0 - 21 мА |
0,31 мкА |
±0,15 % от ДИ |
±0,3 % от ДИ (в диапазоне рабочих темп.) | ||
|
ТС7ГК- НАО081 |
16 бит 15 бит |
10,4 В 0-10,25 В |
323 мкВ |
±0,1 % от ДИ |
±(50 мкВ + 20 млн'1)/°С |
|
15 бит |
0 - 21 мА |
0,66 мкА |
±0,15 % от ДИ |
±(0,2 мкА + 30 млн'1)/°С | |
|
ТС/ТК-HAI081 |
±10,25 В 0- 10,25 В 0-5,25 В |
16 бит |
313 мкВ 153 мкВ 78 мкВ |
±0,05 % от ДИ |
±(90 мкВ + 15 млн’1)/°С |
|
0 -20,58 мА |
0,314 мкА |
±0,15 % от ДИ |
±0,35 % от ДИ для рабочих условий применения | ||
|
ТС/ТК- MDP081 |
Амплитуда вх. сигнала от 0 до 30 В, частота от 0 до 100 кГц |
32 бит |
- |
+' (абсолютна нормироваг условий |
имп. я погрешность ia для рабочих применения) |
Примечания:
1 Информация о диапазонах, отмеченных (*), указана в соответствии с документацией изготовителя, и для использования в Республике Беларусь носит справочный характер.
2 ДИ-диапазон измерений.
3 Номинальные статические характеристики термопреобразователей сопротивления Pt 100, Pt 200, Pt 500, Pt 1000, Ni 100, Ni 200, Ni 500, Cu 10 - по ГОСТ 6651-2009.
Таблица 6 - Измерительные каналы контроллеров С200, С300 (Модули серии Rail I/O
Modules - Series А)___________________________________________________________
|
Модули |
Сигналы |
Пределы допускаемой основной приведённой погрешности |
Пределы допускаемой дополнительной погрешности | |
|
На входе |
Ha выходе | |||
|
TC-FIAH81 |
±10 В 0- 10В |
11 бит + знак 12 бит |
±0,2 % от ДИ |
±0,0043 % от ДИ/°С |
|
0/4 - 20 мА |
12 бит |
±0,2 % от ДИ |
±0,0041 %отДИ/°С | |
|
TC-FOA041 |
12 бит + знак |
±10 В 0-10В |
±0,13 % от ДИ |
±0,0045 % от ДИ/°С |
|
0/4 - 20 мА |
±0,43 % от ДИ |
±0,0069 % от ДИ/°С | ||
|
TC-FIR081 |
0 - 433 Ом Сигналы от термопр. сопротивления: Pt 100 (DIN 43760)*: минус 200 - 870 °C, Pt1OO(Wioo= 1,391): минус 200 - 630 °C, Pt 100, Pt 200, Pt 500 (W100= 1,385): минус 200 - 630 °C, Ni 100, Ni 200, Ni 500: минус 60 - 250 °C, Ni 120 (DIN 43760)*: минус 60 - 250 °C, Cu 10: минус 200 - 260 °C |
16 бит |
±0,05 % от ДИ |
±(1,5 мОм + 20 ppm) /°C |
|
TC-FIL081 |
±715,5 мВ |
16 бит |
±0,05 % от ДИ, погр. КОМП, t х.сп. не более ±0,8 °C |
±(6 мкВ+10 ppm) /°C |
|
Термопары: J (ANSI)*: минус 210- 1200 °C К (ANSI)*: минус 270 - 1372 °C N (ANSI)*: минус 270 - 1000 °C E (ANSI)*: минус 270 - 1300 °C L (ANSI)*: минус 300 - 800 °C T (ANSI)*: минус 270 - 400 °C В (ANSI)*: 300-1800 °C S, R (ANSI)*: минус 50 - 1768 °C C (ASTM 988)*: 0-2310 °C |
±300 ppm/°C | |||
|
Примечания: 1 Информация о диапазонах, отмеченных (*), указана в соответствии с документацией изготовителя, и для использования в Республике Беларусь носит справочный характер. 2 ДИ-диапазон измерений. 3 Номинальные статические характеристики термопреобразователей сопро^д^^иях\ Pt 100, Pt 200, Pt 500, Ni 100, Ni 200, Ni 500, Cu 10 - по ГОСТ 6651-2009. Г/ . U y) | ||||
Таблица 7 - Измерительные каналы контроллеров С300 (Модули серии С - Series С
I/O Modules)
|
Модули |
Сигналы |
Пределы допускаемой основной приведённой погрешности |
Пределы допускаемой дополнительной приведённой погрешности | |
|
На входе |
На выходе | |||
|
HLAI XC-PAIX01 XC-PAIX02 совместно с терминальными панелями XC-TAIX01 XC-TAIX11 XC-TAID01 XC-TAID11 XC-GAIX11 XC-GAIX21 |
0,4-2 В 0-5 В 1 -5 В |
16 бит |
±0,075 % от ДИ |
±0,0036 % от ДИ /°C |
|
4 - 20 мА | ||||
|
HLAI HART XC-PAIH01 XC-PAIH02 совместно с терминальными панелями XC-TAIX01 XC-TAIX11 XC-TAID01 XC-TAID11 XC-GAIX11 XC-GAIX21 |
0,4-2 В 0-5 В 1 -5 В |
16 бит |
±0,075 % от ДИ |
±0,0036 % от ДИ /°C |
|
4 - 20 мА | ||||
|
HLAI HART XC-PAIH51 совместно с терминальным и панелями XC-TAIX51 хС-ТА1Х61 XC-GAIX11 XC-GAIX21 |
4 - 20 мА |
16 бит |
±0,075 % от ДИ |
±0,0036 % от ДИ /°C |
|
HLAI XC-PAIN01 совместно с терминальным и панелями XC-TAIN01 XC-TAIN11 XC-GAIX11 XC-GAIX21 |
4 - 20 мА |
16 бит |
±0,075 % от ДИ |
±0,0036 % от ДИ /°C |
Продолжение таблицы 7 - Измерительные каналы контроллеров С300 (Модули серии С - Series С I/O Modules)
|
Модули |
Сигналы |
Пределы допускаемой основной погрешности |
Пределы допускаемой дополнительной погрешности | |
|
На входе |
На выходе | |||
|
XC-PUIO01 совместно с терминальными панелями XC-TUIO01 XC-TUIO11 XC-HUIO11 AI |
0 - 20 мА 4 - 20 мА |
16 бит |
±0,1 % от ДИ |
±0,002 % от ДИ/°С |
|
АО |
12 бит |
4-20 мА 0-23 мА |
±0,5 % от ДИ |
±0,001 % от ДИ/°С |
|
XC-PUIO31 совместно с терминальными панелями XC-TUIO31 XC-TUIO41 AI |
0 - 20 мА 4 - 20 мА |
16 бит |
±0,1 % от ДИ |
±0,0036 % от ДИ /°C |
|
АО |
12 бит |
4-20 мА 0/2,9 -21,1 мА |
±0,35 % от ДИ |
±0,007 % от ДИ /°C |
|
Pulse Input xC-PPIXCH совместно с терминальными панелями XC-TPIX01 XC-TPIX11 |
0-35 В 0 -100 кГц |
32 бит |
±1 имп. (абсолютная погрешность нормирована для рабочих условий применения) | |
Продолжение таблицы 7 - Измерительные каналы контроллеров С300 (Модули
|
серии С - Series |
3 I/O Modules) | |||
|
Модули |
Сигналы |
Пределы допускаемой основной приведённой погрешности |
Пределы допускаемой дополнительной приведённой погрешности | |
|
На входе |
На выходе | |||
|
АО HART ХС-РАОН01 совместно с терминальным и панелями ХС-ТАОХ01 ХС-ТАОХ11 xC-GAOX11 XC-GAOX21 |
14 бит |
4 - 20 мА 2,9-21,1 мА |
±0,35 % от ДИ |
±0,005 % от ДИ /°C |
|
АО XC-PAON01 совместно с терминальным и панелями XC-TAON01 XC-TAON11 |
14 бит |
4 - 20 мА 2,9-21,1 мА |
±0,35 % от ДИ |
±0,005 % от ДИ /°C |
|
АО ХС-РАОХ01 совместно с терминальным и панелями xC-TAOXOl ХС-ТАОХ11 XC-GAOX11 XC-GAOX21 |
14 бит |
4-20 мА 2,9-21,1 мА |
±0,35 % от ДИ |
±0,005 % от ДИ /°C |
|
HLAO HART ХС-РАОН51 совместно с терминальным и панелями ХС-ТАОХ51 ХС-ТАОХ61 |
14 бит |
4-20 мА 2,9-21,1 мА |
±0,35 % от ДИ |
±0,005 % от ДИ /°C |
Продолжение таблицы 7 - Измерительные каналы контроллеров С300 (Модули серии С - Series С I/O Modules)
|
Модули |
Сигналы |
Пределы допускаемой основной приведённой погрешности |
Пределы допускаемой дополнительной приведенной погрешности | |
|
На входе |
На выходе | |||
|
LLMUX XC-PAIM01 (XC-AIM01) совместно с терминальным и панелями МС -TAMR04 МС-ТАМТ04 МС-ТАМТ14 |
минус 20-100 мВ Термопары: J (ANSI)*: минус 200 - 1200 °C К (ANSI)*: минус 100 - 1370 °C Е (ANSI)*: минус 200 - 1000 °C Т (ANSI)*: минус 230 - 400 °C В (ANSI)*: 100-1820 °C S (ANSI)*: 0- 1700 °C R (ANSI)*: 0- 1700 °C Сигналы от термопр. сопротивления: Pt 100 (DIN 43760)*: минус 180-800 °C, Pt 100 (JIS (С-1604)*: минус 180 - 650 °C, Ni 120 (Ed 7)*: минус 45-315 °C; Си 10 (SEER)*: минус 20 - 250 °C. |
14 бит |
±0,05 % от ДИ |
±20 млн'1/°С |
|
LLAI XC-PAIL51 совместно с терминальной панелью XC-TAIL51 |
минус 20- 100 мВ Термопары (ANSI)*: J: минус 200 - 1200 °C К: минус 100 - 1370 °C Е: минус 200 - 1000 °C Т: минус 230 - 400 °C В: 100- 1820 °C S: 0- 1700 °C R: 0- 1700 °C Сигналы от термопр. сопротивления: Pt 100 (DIN 43760)*: минус 180 - 800 °C, Pt 100 (JIS (С-1604)*: минус 180 - 650 °C, Ni 120 (Ed 7)*: минус 45-315 °C; Си 10 (SEER)*: минус 20 - 250 °C. |
14 бит |
±0,05 % от ДИ |
±20 млн'1/ °C |
из 31
Окончание таблицы 7 - Измерительные каналы контроллеров С300 (Модули серии С - Series С I/O Modules)
|
Модули |
Сигналы |
Пределы допускаемой основной погрешности |
Пределы допускаемой дополнительной приведенной погрешности | |
|
На входе |
На выходе | |||
|
CC-PSV201 совместно с терминальной панелью CC-TSV211 AI АО |
4 - 20 мА 0-5 В 1 -5 В 0,4-2 В 14 бит |
16 бит 4-20 мА 0/2,9 -21,1 мА |
±0,075 % от ДИ ±0,35 % от ДИ |
±0,0036 % от ДИ /°C ±0,005 % от ДИ /°C |
|
CC-PSP401 совместно с терминальной панелью CC-TSP411 Импульсный вход AI АО |
амплитуда сигнала от 0 до 30 В; частота от 0 до 100 кГц 4 -20мА 0-5 В 1 -5 В 0,4-2 В 14 бит |
32 бит 16 бит 4-20 мА 0/2,9 - 21,1 мА |
±1 имп. (абсолютная погрешность нормирована для рабочих условий применения) | |
|
±0,075 % от ДИ ±0,35 % от ДИ |
±0,0036 % от ДИ /°C ±0,005 % от ДИ /°C | |||
Примечания
1 Погрешность модулей MC-TAMR04, МС-ТАМТ04, МС-ТАМТ14 указана без погрешности канала компенсации температуры холодного спая. Пределы допускаемой основной абсолютной погрешности канала компенсации температуры холодного спая ±1 °C.
2 Wwo - отношение сопротивления термопреобразователя сопротивления при 100 °C к сопротивлению при 0 °C.
3 В наименованиях модулей / терминальных панелей буква х обозначает тип модуля ввода-вывода: С - модуль серии С (тип Mark I), D - модуль серии С (тип Mark II).
4 Информация о диапазонах, отмеченных (*), указана в соответствии с документацией изготовителя, и для использования в Республике Беларусь носит справочный характер.
Таблица 8 - Измерительные каналы контроллеров С200, С300 (Модули серии Rail I/O
Modules - Series Н)__________________________ _________________________________
|
Модули |
Сигналы |
Пределы допускаемой основной приведённой погрешности |
Пределы допускаемой дополнительной приведённой погрешности | |
|
На входе |
Ha выходе | |||
|
TC-PIA081 TC-PIA082 |
4 - 20 мА |
16 бит |
±0,1 % от ДИ |
±50 ррт/°С |
|
ТС-РОА081 |
13 бит |
4 - 20 мА |
±0,1 % от ДИ |
±100 ррт/°С |
|
TC-PIL081 |
минус 40 - минус 100 мВ |
16 бит |
±0,5 % от ДИ, |
±100 ррт/°С |
|
Термопары: Е (ANSI)*: минус 270 - минус 201°С |
±0,5 % от ДИ, погр. КОМП, t Х.СП. не более ±0,8 °C |
±250 ррт/°С | ||
|
J (ANSI)*: минус 210 - 1200 °C |
±100 ррт/°С | |||
|
К (ANSI)*: минус 270 - минус 251 °C минус 250 - 171°С 170-1372 °C |
±300 ррт/°С ±250 ррт/°С ±100 ррт/°С | |||
|
L (ANSI)*: минус 200 - 800 °C |
±100 ррт/°С | |||
|
N (ANSI)*: минус 270 - минус 251 °C минус 250 -минус 181 °C минус 180 - 1300 °C |
±400 ррт/°С ±350 ррт/°С ±100 ррт/°С | |||
|
R (ANSI)*: минус 50 - минус 1 0- 1768 °C |
±0,8 % от ДИ погр. КОМП, t х.сп. не более ±0,8 °C |
±300 ррт/°С ±100 ррт/°С | ||
|
S (ANSI)*: минус 50 - минус 1 0- 1768 °C |
±300 ррт/°С ±100 ррт/°С | |||
|
Т (ANSI)*: минус 270 - минус 171 °C минус 170 -400°С |
±600 ррт/°С ±100 ррт/°С | |||
|
TC-PIL082 |
0 - 500 Ом |
16 бит |
±0,1 % от ДИ |
±100 ррт/°С |
|
Pt 100 (Wioo= 1,385): минус 200 - 870 °C |
±0,1 % от ДИ |
±100 ррт/°С | ||
|
Pt 100 (JIS С1604-1989)*: минус 200 -630 °C |
±0,125 % от ДИ | |||
|
Pt 200, Pt 500 (W100= 1,385): минус 200 - 630 °C |
±0,1 % от ДИ | |||
|
Pt 200 (JIS C1604-1989)*: минус 200 -375 °C | ||||
|
Ni 100 (DIN 43760)*: минус 60 - 250 °C |
±0,2 % от ДИ | |||
Окончание таблицы 8 - Измерительные каналы контроллеров С200, С300 (Модули серии Rail I/O Modules - Series Н)
|
Модули |
Сигналы |
Пределы допускаемой основной приведённой погрешности |
Пределы допускаемой дополнительной приведённой погрешности | |
|
На входе |
На выходе | |||
|
TC-PIL082 |
Ni 120 (Minco)*: минус 80 - 320 °C Ni 120 (Wi00= 1,672)*: минус 60 - 250 °C |
16 бит |
±0,1 % от ДИ |
±100 ррт/°С |
|
Ni 200: минус 60 - 250 °C Ni 200 (DIN 43760)*: минус 60 - 200 °C |
±0,15 % от ДИ | |||
|
Ni 500: минус 60 - 250 °C |
±0,1 % от ДИ | |||
|
Си 100 (Minco)*: минус 200 - 260 °C |
±400 ррт/°С | |||
Примечания:
1 Информация о диапазонах, отмеченных (*), указана в соответствии с документацией изготовителя, и для использования в Республике Беларусь носит справочный характер.
2 ДИ-диапазон измерений.
3 Номинальные статические характеристики термопреобразователей сопротивления Pt 100, Pt 200, Pt 500, Ni 200, Ni 500 - по ГОСТ 6651-2009.
|
Модуль |
Сигналы |
Пределы допускаемой основной погрешности | |
|
На входе |
На выходе | ||
|
900А01-ХХХХ |
В (ANSI)*: минус 18-41 °C 41 - 66 °C 66 - 260 °C 260 - 538 °C 538- 1815 °C |
15 бит |
не нормир. ±30,6 °C ±16,7 °C ±4,5 °C ±2,3 °C |
|
Е (ANSI)*: минус 270 - минус 130 °C минус 130 - 1000 °C минус 129 - 593 °C |
15 бит |
±14 °C ±1,3 °C ±1,2 °C | |
|
J (ANSI)*: минус 18-871 °C минус 7 - 410 °C |
15 бит |
±0,6 °C ±0,5 °C | |
|
К (ANSI)*: минус 18-1316°С минус 29 - 538 °C минус 18-982 °C |
15 бит |
±1,2 °C ±0,8 °C ±1,8 °C | |
|
N (ANSI)*: минус 18 - 1300 °C минус 18 - 800 °C |
15 бит |
±1,2 °C ±0,9 °C | |
|
R (ANSI)*: минус 18-260 °C 260-1704 °C |
15 бит |
±2,8 °C ±1,2 °C | |
|
3 (ANSI)*: минус 18-260 °C 260- 1704 °C |
15 бит |
±2,5 °C ±2,2 °C | |
|
Т (ANSI)*: минус 184-371 °C минус 129 - 260 °C |
15 бит |
±1,2 °C ±0,5 °C | |
|
С (ASTM 988)*: минус 18 - 316 °C 316- 1982 °C 1982-2316 °C минус 18 - 1227 °C |
15 бит |
±2 °C ±1,7 °C ±2 °C ±1,4 °C | |
|
Platinel*: минус 70- 750 °C 0- 1380 °C |
15 бит |
±1,7 °C ±0,8 °C | |
|
Pt 100: минус 184-816 °C минус 184 - 649 °C минус 184 - 149 °C |
15 бит |
±1 °C ±0,8 °C ±0,3 °C | |
|
Pt 500: минус 184 - 649 °C |
15 бит |
±0,5 °C | |
Продолжение таблицы 9 - Измерительные каналы контроллеров НС 900
|
Модуль |
Сигналы |
Пределы допускаемой основной погрешности | |
|
На входе |
На выходе | ||
|
900А01-ХХХХ |
Pt 1000: минус 40 - 260 °C |
15 бит |
±0,4 °C |
|
Pt 100 (JIS)*: минус 200 - 500 °C минус 18 -100 °C |
15 бит |
±0,7 °C ±0,3 °C | |
|
Си 10: минус 20 - 250 °C |
15 бит |
±1 °C | |
|
0 - 200 Ом |
15 бит |
±0,4 Ом | |
|
0 - 500 Ом |
15 бит |
±1 Ом | |
|
0 - 1000 Ом |
15 бит |
±2 Ом | |
|
0 - 2000 Ом |
15 бит |
±4 Ом | |
|
0 - 4000 Ом |
15 бит |
±8 Ом | |
|
4 - 20 мА 0 - 20 мА |
15 бит |
±0,2 % от ДИ | |
|
0 - 10 мВ |
15 бит |
±0,17 % от ДИ | |
|
0 - 50 мВ 0 -100 мВ |
15 бит |
±0,1 % от ДИ | |
|
±10 мВ |
15 бит |
±0,2 % от ДИ | |
|
±50 мВ ±100 мВ ±500 мВ |
15 бит |
±0,1 % от ДИ | |
|
1 -5В 0-2 В 0-5 В 0-10 В |
15 бит |
±0,1 % от ДИ | |
|
±0,2 % от ДИ | |||
|
± 1 В ±2 В ±5 В ±10 В |
15 бит |
±0,1 % от ДИ | |
|
±0,2 % от ДИ | |||
|
минус 30-510 мВ 0- 1250 мВ |
15 бит |
±0,1 % от ДИ | |
Окончание таблицы 9 - Измерительные каналы контроллеров НС 900
|
Модуль |
Сигналы |
Пределы допускаемой основной погрешности | |
|
На входе |
На выходе | ||
|
900А16-ХХХХ |
4 - 20 мА 0 - 20 мА |
15 бит |
±0,15 % от ДИ |
|
±1 В ±2 В ±5 В ±10 В |
15 бит |
±0,1 % от ДИ | |
|
900В01-хххх 900В08-ХХХХ 900В16-ХХХХ |
15 бит |
0-20 мА 4-20 мА |
±0,1 % от ДИ |
|
Примечания: 1 Погрешность модулей указана без погрешности канала компенсации температуры холодного спая. Пределы допускаемой основной абсолютной погрешности канала компенсации температуры холодного спая ±0,5 °C. 2 В наименованиях модулей буквы «хххх» обозначают версию модулей: - 900А16-ХХХХ (0001 или 0101) - 900А01-хххх (0102 или 0202) - 900В01-хххх (0201 или 0301) - 900В08-ХХХХ (0001 или 0202) - 900В16-ХХХХ (0001 или 0202). 3 Номинальные статические характеристики термопребразователей сопротивления типов Pt 100, Pt 500, Pt 1000, Си 10 - по ГОСТ 6651-2009. 4 Информация о диапазонах, отмеченных (*), указана в соответствии с документацией изготовителя, и для использования в Республике Беларусь носит справочный характер. 5 ДИ - диапазон измерений. | |||
Таблица 10 - Измерительные каналы контроллеров ControlEdge PLC
|
Модули |
Сигналы |
Пределы допускаемой основной приведённой погрешности |
Пределы допускаемой дополнительной приведённой погрешности | |
|
На входе |
На выходе | |||
|
900U01-XXXX AI |
0 - 20 мА 4-20 мА |
16 бит |
±0,1 % от ДИ |
±0,006% от ДИ /°C |
|
9001101-хххх АО |
12 бит |
0 - 20 мА 4-20 мА |
±0,5 % от ДИ |
±0,002% от ДИ /°C |
Примечание - 'ХХХХ” в артикулах означает версию программной прошивки модулей
ввода-вывода.
Таблица 11 -
200/200R
ьные каналы
|
Модуль |
Сигналы |
Пределы допускаемой основной приведённой погрешности |
Пределы допускаемой дополнит, приведенной погрешн., вызванной . изменением температуры окр. среды | |
|
На входе |
На выходе | |||
|
2MLF-AV8A |
0-5 В, 1 -5 В 0- 10В ± 10 В |
14 бит |
±0,2 % от ДИ |
±0,3 % от ДИ в диапазоне рабочих температур от 0 до 55 °C |
|
2MLF-AC8A |
0 - 20 мА 4 - 20 мА |
14 бит | ||
|
2MLF-AD16A |
0-5 В, 1 -5 В 0-10В ± 10 В 0 - 20 мА 4 - 20 мА |
14 бит | ||
|
2MLF-AD4S |
0-5 В, 1 -5 В 0-10В ± 10 В |
16 бит |
±0,05 % от ДИ |
±40 млн’1/°С |
|
0 - 20 мА 4 - 20 мА | ||||
|
2MLF-AC4H |
0 - 20 мА 4 - 20 мА |
16 бит |
±0,1 % от ДИ |
±0,25 % от ДИ в диапазоне рабочих температур от 0 до 55 °C |
|
2MLF-TC4S |
Термопары:, (ANSI)*: J, Е, К, R, S, N, Т, В (с поддиапазонами) С (ASTM 988)* |
16 бит |
±0,1 % от ДИ ПОГр.КОМП. tx.c. ±1 °C |
±100 млн'1/°С |
|
2MLF-RD4A 2MLF-RD8A |
Pt100 (DIN 43760)*: от -200 до 850 °C Pt100 (JIS С1604-1989)*: от -200 до 640 °C |
16 бит |
±0,2 % от ДИ |
±0,3 % от ДИ в диапазоне рабочих температур от 0 до 55 °C |
|
2MLF-DV4A 2MLF-DV8A |
14 бит |
0-5 В, 1 -5 В 0-10В ± 10 В |
±0,2 % от ДИ |
±0,3 % от ДИ в диапазоне рабочих температур от 0 до 55 °C |
|
2MLF-DC4A 2MLF-DC8A |
14 бит |
0 - 20 мА |
±0,2 % от ДИ |
±0,3 % от ДИ в диапазоне рабочих темп^^^. от 0/^>'^°С< \ |
|
4 - 20 мА | ||||
|
Модуль |
Сигналы |
Пределы допускаемой основной приведённой погрешности |
Пределы допускаемой дополнит, привед. . погреши., вызванной изменением температуры окр. среды | |
|
На входе |
На выходе | |||
|
2MLF-DC4S |
14 бит |
0 - 20 мА |
±0,1 % |
±0,3 % в диапазоне рабочих температур от 0 до 55 °C |
|
4 - 20 мА | ||||
|
2MLF-DC4H |
14 бит |
0 - 20 мА |
±0,1 % |
±0,3 % в диапазоне рабочих температур от 0 до 55 °C |
|
4 - 20 мА | ||||
Примечания:
1 Информация о диапазонах, отмеченных (*), указана в соответствии с документацией изготовителя, и для использования в Республике Беларусь носит справочный характер.
2 ДИ - диапазон измерений.
Таблица 12 - Измерительные каналы контроллеров Masterlogic 50
|
Модуль |
Сигналы |
Пределы допускаемой основной приведённой погрешности |
Пределы допускаемой дополнит, приведенной погрешн., вызванной изм. темп. окр. среды | |
|
На входе |
На выходе | |||
|
MLF-AD04C |
1 -5 В 0-5 В 0-10 В ± 10 В |
14 бит |
±0,2 % от ДИ |
±0,3 % от ДИ в диапазоне рабочих температур от 0 до 55 °C |
|
MLF-RD04A |
Pt100 (DIN 43760)*: от-200 до 600 °C Pt100 (JIS С1604-1989)*: зт 200 до 600 °C |
12 бит |
±0,3 % от ДИ |
±0,5 % от ДИ в диапазоне рабочих температур от 0 до 55 °C |
|
MLF-TC04S |
Термопары (ANSI)*: J, К, R, Т (с поддиапазонами) |
16 бит |
±0,2 % от ДИ, погр. комп, не более tx.c. ±1 °C |
±100 млн1/°С |
|
MLO-AD02A MLO-АН02А |
0- 10В 0 - 20 мА 4 - 20 мА |
12 бит |
±0,1 % от ДИ в диапазоне рабочих температур от 0 до 55 °C | |
|
MLO-RD01A |
Pt100 (DIN 43760)*: от-200 до 600 °C Pt100 (JIS С1604-1989)*: от 200 до 600 °C |
13 бит |
±0,1 % от ДИ в диапазоне рабочих температур от 0 до 55 °C | |
|
MLO-ТС02А |
Термопары (ANSI)*: J, К |
16 бит |
±0,1 % от ДИ в диапазоне рабочих температур от 0 до 55 °C | |
|
Модуль |
Сигналы |
Пределы допускаемой основной приведённой погрешности |
Пределы допускаемой дополнительной приведенной погрешности | |
|
На входе |
На выходе | |||
|
MLF-AD04A MLF-AD08A MLF-AH04A |
1 -5 В |
12 бит |
±0,5 % от ДИ в диапазоне рабочих температур от 0 до 55 °C | |
|
0-5 В | ||||
|
0-10 В | ||||
|
0 - 20 мА | ||||
|
4 - 20 мА | ||||
|
MPL-DV4C |
1 -5 В |
13 бит |
±0,3 % от ДИ в диапазоне рабочих температур от 0 до 55 °C | |
|
0-5 В | ||||
|
0- 10 В | ||||
|
± 10 В | ||||
|
MPL-DC4C |
0 - 20 мА |
13 бит |
±0,3 % от ДИ |
±0,4 % от ДИ в диапазоне рабочих температур от 0 до 55 °C |
|
4 - 20 мА | ||||
|
MLO-АН02А MLO-DA02A |
12 бит |
0-10В |
±0,1 % от ДИ в диапазоне рабочих температур от 0 до 55 °C | |
|
0 - 20 мА | ||||
|
4 - 20 мА | ||||
|
MLF-DV04A MLF-AH04A |
12 бит |
1 -5 В |
±0,5 % от ДИ в диапазоне рабочих температур от 0 до 55 °C | |
|
0-5 В | ||||
|
0-10В | ||||
|
± 10 В | ||||
|
MLF-DC04A MLF-AH04A |
12 бит |
0 - 20 мА |
±0,5 % от ДИ в диапазоне рабочих температур от 0 до 55 °C | |
|
4 - 20 мА | ||||
|
MLF-DV04C |
14 бит |
1 -5 В |
±0,2 % от ДИ |
±0,3 % от ДИ в диапазоне рабочих температур от 0 до 55 °C |
|
0-5 В | ||||
|
0- 10В | ||||
|
± 10 В | ||||
|
MLF-DC04C |
14 бит |
0 - 20 мА |
±0,2 % от ДИ |
±0,3 % от ДИ в диапазоне рабочих температур от 0 до 55 °C |
|
4 - 20 мА | ||||
|
MPL-AV8C |
13 бит |
1 -5 В |
±0,3 % от ДИ в диапазоне рабочих температур от 0 до 55 °C | |
|
0-5 В | ||||
|
0- 10 В | ||||
|
± 10 В | ||||
|
MPL-AC8C |
13 бит |
0 - 20 мА |
± 0,3 % от ДИ в диапазоне рабочих температур от 0 до 55 °C | |
|
4 - 20 мА | ||||
Примечания:
1 Информация о диапазонах, отмеченных (*), указана в соответствии с
документацией изготовителя, и для использования в Республике Белару справочный характер.
2 ДИ - диапазон измерений.
Таблица 13 - Измерительные каналы контроллеров RC500 RTU
|
Модули |
Сигналы |
Пределы допускаемой основной приведённой погрешности |
Пределы допускаемой дополнительной погрешности | |
|
На входе |
На выходе | |||
|
RC-EIO232AIM-D RC-EIO232AIV-D RC-EIO2AIAO-D |
0-10 В |
16 бит |
±0,1 % от ДИ |
±50 млн'1/°С |
|
4 -20мА | ||||
|
RC-EIO28AOM-D RC-EIO2AIAO-D |
16 бит |
4-20 мА |
±0,2 % от ДИ |
±50 млн'1/°С |
|
Примечание - ДИ - диапазон измерений | ||||
Таблица 14 - Серия OneWireless XYR6000 I/O Modules - (беспроводные модули,
устанавливаемые на удаленных участках производства)
Сигналы
|
Модули |
На входе |
На выходе |
|
STIW600 |
0 - 5 В, 1 - 5 В, 0 - 20 мА, 4 - 20 мА |
16 бит |
|
STUW700 STUW701 |
0-20 мА, 4 - 20 мА |
16 бит |
|
0-10 мВ, 0-50 мВ, 0 -100 мВ |
16 бит | |
|
Сигналы от термопар: R(-18... +1704 °C) S (-18... +1704 °C) В (-18... +1816 °C) J (-18... +871 °C) Т (-184... +371 °C) Е (-270... +1000 °C) К (-18... +1816 °C) N (-18... +1300 °C) |
16 бит | |
|
STTW400 STTW401 |
0-10 мВ, 0-50 мВ, 0 -100 мВ |
16 бит |
|
0-100 Ом, 0-200 Ом, 0-500 Ом, 0-1000 Ом |
16 бит | |
|
Сигналы от термопар: R(-18... +1704°С) S (-18... +1704°С) В (-18... +1816°С) J (-18... +871 °C) Т (-18... +371°С) Е (-270... +1000°С) К (-18... +1333°С) N (-18... +1300°С) |
16 бит | |
|
Сигналы от термопреобразователей сопротивления: Pt100 (-184... +649°С) Pt200 (-184... +649°С) Pt500 (-184... +649°С) |
16 бит |
Примечания:
|
Пределы допускаемой основной приведённой погрешности |
Пределы допускаемой дополнительной приведённой погрешности |
|
±0,1 % от ДИ |
±0,10 % от ДИ/°С |
|
±0,1 % от ДИ |
±0,01 % от ДИ /°C |
|
±0,1 % от ДИ |
±0,01 % от ДИ/°C |
|
±0,1% от ДИ |
±0,01 % от ДИ/°C |
|
±0,1 % от ДИ |
±0,01 % от/°C |
|
±0,1 % от ДИ |
±0,01 % от ДИ /°C |
|
±0,1 % от ДИ |
±0,01 % от ДИ/°C |
|
±0,1 % от ДИ |
±0,01 % от ДИ/°C |
1 Модули STIW600, STUW700, STUW701, STTW400, STTW401 используются совместно с точками доступа Cisco Aironet 1552S Access Point, FDAP1, FDAP2 и менеджером сети WDMX.
2 Погрешность модулей указана без погрешности канала компенсации температуры холодного спая. Пределы допускаемой основной абсолютной погрешности канала компенсации температуры холодного спая ±0,5 °C;
3 Номинальные статистические характеристики преобразователей термоэлектрических типов: R, S, В, J, Т, Е, К, N, L - по СТБ ГОСТ Р 8.585-2004;
4 Номинальные статистические характеристики термопреобразователей сопротивления типов: Pt100, Pt200, Pt500 - по ГОСТ 6651-2009.
5 ДИ - диапазон измерений.
-------------------------------------------------------------------------------------w—W
из 31
Рабочие условия применения:
Температура окружающего воздуха:
- контроллеров противоаварийной защиты FSC
от 0 до 50 °C;
от 0 до 50 °C;
от 0 до 50 °C;
от 0 до 60 °C;
от 0 до 60 °C;
от 0 до 55 °C;
от минус 40 до 75 °C;
от минус 40 °C до 85 °C.
- высокопроизводительных менеджеров процесса НРМ
- модулей серии I/O Modules - Series С
- модулей серии Chassis I/O Modules - Series А
- контроллеров НС 900
- модулей контроллеров MasterLogic
- модулей RC500, RTU2020
- модулей серии OneWireless XYR6000 I/O Module
Относительная влажность:
от 5 до 95 % без конденсации влаги, от 10 до 90 % (без конденсации при температуре более 40 °C); Температура хранения:
- контроллеров противоаварийной защиты FSC
от минус 40 до 80 °C;
от минус 40 до 80 °C;
от минус 40 до 85 °C;
от 0 до 60 °C;
от минус 40 до 70 °C;
от минус 25 до 70 °C;
от минус 40 до 85 °C;
от минус 40 °C до 85 °C.
- высокопроизводительных менеджеров процесса НРМ
- модулей серии Chassis I/O Modules Series А
- модулей серии I/O Modules - Series С
- контроллеров НС 900
- контроллеров MasterLogic
- удаленного контроллера RC500 RTU
- модулей серии OneWireless XYR6000 I/O Modules
Знак утверждения типа
Знак утверждения типа наносится на Руководство по эксплуатации типографским способом.
Комплектность
В комплект поставки комплекса входят:
- Система измерительная управляющая Experion (PKS, HS, LS) (комплектация согласно заказу);
- Руководство по эксплуатации;
Технические документы
Техническая документация фирмы «Honeywell Inc.», Соединенные Штаты.
ГОСТ 12997-84. Изделия ГСП. Общие технические условия.
МРБ МП. 1595 - 2012 «Система обеспечения средств измерений Республики Беларусь. Системы измерительные управляющие Experion (PKS, HS, LS). Методика поверки».
Заключение
Системы измерительные управляющие Experion (PKS, HS, LS) соответствуют технической документации фирмы «Honeywell Inc.» (Соединенные Штаты), ГОСТ 12997-84, требованиям Технического регламента Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования", требованиям Технического^^^^^ента Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимост^Т^ж^ских средств" (декларации о соответствии ТС N RU-fl-US.MO07.B.12476 (,от Т$?09ЦЖ6, ТС № RU-fl-US.AF03.B.51261 от 18.09.2014). ')
\ 31
Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники.
БелГИМ,
г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
