Расходомеры-счетчики массовые SITRANS F С
| Номер в ГРСИ РФ: | РБ 03 07 1133 17 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | «SIEMENS», Германия |
|
Описание типа РБ 03 07 1133 17 [2010-12-28]
rb-03-07-1133-17_2010-12-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 1133 17 [2008-04-30]
rb-03-07-1133-17_2008-04-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 1133 17 [2017-05-04]
rb-03-07-1133-17_2017-05-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 1133 17 [2012-07-19]
rb-03-07-1133-17_2012-07-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 1133 17 [2019-11-04]
rb-03-07-1133-17_2019-11-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 1133 17 [2015-01-30]
rb-03-07-1133-17_2015-01-30.pdf
|
Скачать |
Массовые расходомеры-счётчики SITRANS Г С (далее расходомеры) предназначены для измерения массового расхода, массы, плотности, температуры, объёмного расхода, объёма жидкости (в том числе, в водноспиртовых растворах и спиртосодержащих жидкостях) или газа, расхода фракций, процентного содержания фракций (т.е. градусов Брикса). Измерение осуществляется независимо от изменения таких условий и параметров процесса, как температура, плотность, давление, вязкость, проводимость и профиль потока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 1133 17 |
| Наименование | Расходомеры-счетчики массовые SITRANS F С |
| Год регистрации | 2017 |
| Номер сертификата | 10900 |
| Дата регистрации | 2017-01-31 |
| Срок действия | 2022-01-31 |
| Получатель сертификата | фирма "SIEMENS A/S Flow Instruments" (Дания (DK)) компании "SIEMENS AG", Германия (DE) |
Производитель / Заявитель
фирма "SIEMENS A/S Flow Instruments" компании "SIEMENS AG"
Адрес: 1 Chemin de la Sandlash F-67506 Haguenau Cedex
Контакты: +33 (0)3 69 06 57 17 / +33 (0)3 69 06 66 68 / www.siemens.com
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Метрологическое обеспечение | Расходомеры-счетчики метрологически обеспечены в Республике Беларусь методом непосредственного сличения на эталонных проливных установках в диапазоне измерения объемного расхода жидкости до 1000 м^3/ч (поверочная среда - вода), в диапазоне измерения объемного расхода газа до 6500 м^3/ч (поверочная среда - воздух). |
| Методика поверки | Поверка проводится по МП.Вт 009-2000. |
| Признание поверки | Временно, до создания технической базы в Республике Беларусь, проводить первичную и периодическую поверку метрологически необеспеченных исполнений методом непосредственного сличения на проливных эталонных установках в поверочных лабораториях, аккредитованных в Системе аккредитации Республики Беларусь, или в иных лабораториях в присутствии специалистов юридических лиц, входящих в государственную метрологическую службу Республики Беларусь. |
Поверители
Скачать
|
Описание типа РБ 03 07 1133 17 [2010-12-28]
rb-03-07-1133-17_2010-12-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 1133 17 [2008-04-30]
rb-03-07-1133-17_2008-04-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 1133 17 [2017-05-04]
rb-03-07-1133-17_2017-05-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 1133 17 [2012-07-19]
rb-03-07-1133-17_2012-07-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 1133 17 [2019-11-04]
rb-03-07-1133-17_2019-11-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 1133 17 [2015-01-30]
rb-03-07-1133-17_2015-01-30.pdf
|
Скачать |
Описание типа
Назначение
Массовые расходомеры-счётчики SITRANS Г С (далее расходомеры) предназначены для измерения массового расхода, массы, плотности, температуры, объёмного расхода, объёма жидкости (в том числе, в водноспиртовых растворах и спиртосодержащих жидкостях) или газа, расхода фракций, процентного содержания фракций (т.е. градусов Брикса). Измерение осуществляется независимо от изменения таких условий и параметров процесса, как температура, плотность, давление, вязкость, проводимость и профиль потока.
Область применения - химическая, пищевая промышленности, энергетика и системы теплоснабжения, в системах контроля и регулирования. Расходомеры также применяются при учетно-расчетных и технологических операциях, а также при дозировке и долевом смешивании, учете объема безводного спирта в продукции спиртовой и ликероводочной промышленности.
Описание
Комплект массовых расходомеров SITRANS F С состоит из преобразователей расхода MASS 2100. МС2. FCS 400 и измерительных преобразователей MASS 6000, FCT010, FCT030. Преобразователи расхода MASS 2100, МС2, FCS 400 представляют собой механическую колебательную систему из упругой стальной трубки или двух трубок, совершающей под действием движущегося потока колебания. Разница фаз между колебаниями изгибов трубки пропорциональна массовому расходу. Плотность определяется путём измерения резонансной частоты колебаний измерительной трубки. Резонансная частота уменьшается с ростом плотности.
Преобразователи расхода не создают помех, и при горизонтальной установке обеспечивают свободное протекание жидкости. Измерительная трубка находится в герметичном корпусе, из нержавеющей стали, что позволяет устанавливать SITRANS F С практически в любой среде.
Измерительные преобразователи снабжены модулем программируемой памяти SENSORPROM, в котором, хранятся заводские установочные параметры расходомера и калибровочные коэффициенты. Доступ к этой информации осуществляется через измерительные преобразователи MASS 6000, FCT010, FCT030.
Измерительные преобразователи MASS 6000. FCT010. FCT030 представляет собой микропроцессорное устройство, которое управляет измерительным процессом и рассчитывает
массовый расход, массу и другие параметры, в том числе позволяет вычисля содержание фракций в двухкомпонентных растворах. Измерительные преобрз^ функции самоконтроля и индикации пустого трубопровода.
нтное
ют
документа
Связь с ПК может осуществляться по одному из следующих протоколов РА. Profibus DP. DeviceNet. CANopen. Измерительные преобразователи сигналов оснащены программно-аппаратным комплексом, который обеспечивает долговременное хранение и защиту от несанкционированного изменения учетных данных.

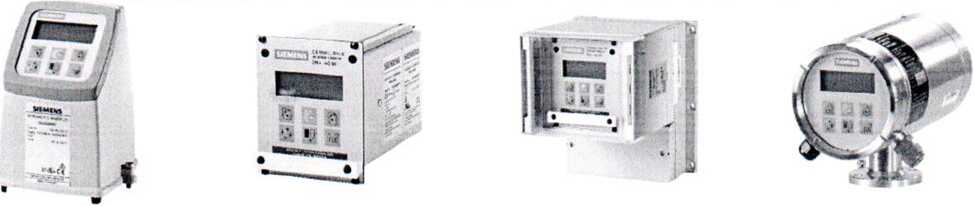

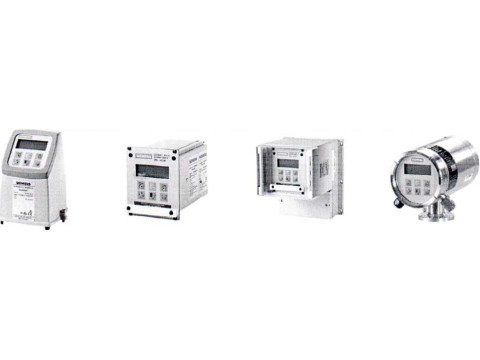

Внешний вид и варианты комплектации расходомеров представлены на фото 1.
MASS 6000
Compact IP 67
MASS 6000 19"
MASS 6000 19” wall
MASS 6000 Ex-d
MASS 2100 DN 1,5
MASS 2100 DN3-DN40
MC 2
FC410
FC430
Фото.1 Внешний вид расходомеров SITRANS F С
Технические и метрологические характеристики
представлены в таблицах 1-2.
Таблица /
|
Наименование характеристик |
Значение характеристик для исполнений преобразователей расхода | ||
|
MASS 2100 |
МС2 |
FC400 | |
|
1 |
2 |
3 |
4 |
|
Модификация |
DN 1,5-DN 40 |
DN 20-DN 150 |
DN 15 - DN 80 |
|
Внутренний диаметр трубы, мм |
1,5-43.1 |
25,0-76,1 |
16/81 |
|
Толщина стенок, мм |
0,25-2,6 |
1,5-3.2 | |
|
Диапазон измерений: • массового расхода, кг/час |
3-65(DN 1,5) 2600 - 52000 (DN 40) |
230-4600 (DN 20) 25500 - 510000 (DN 150) |
/W pSk \ is ГЧ О |
|
• плотности, г/см3 |
0,1 -2,9 |
0,5-3,5 |
\\ VJWyRf n/ // |
Продолжение таблицы 1
|
• процентного содержания, град. Брикса |
0- 100 |
0-100 |
0-5- 100 |
|
Максимальное давление жидкости, бар • нержавеющая сталь • хастелой |
265 410 |
100 100 |
100 100 |
|
Диапазон температуры измеряемой среды,°C |
От - 50 до + 180 |
-50-5-180 |
- 50 -200 |
|
Масса, кг |
2,6-48 |
35 - 260 |
4.6-53 |
|
Степень защиты оболочки по ГОСТ 14254-96 |
1Р 65 (1.4404), IP 67 |
IP 67 |
IP 67 |
|
Предел основной относительной погрешности: | |||
|
• измерения расхода, % |
0,1 |
0,15 |
0.1 |
|
• измерения плотности, г/см3 (в зависимости от DN см. табл. 2) |
0,0005 - 0,0015 ' |
0.001 * |
0.005(0,001)’ |
|
• измерения температуры, °C |
0,5 |
1.0 |
0.5 |
|
• измерении процентного содержания, град. Брике (0-70 град. Брике) (в зависимости от DN см. табл. 2) |
0,2- 1,2 ” |
0,2 ’* |
0,3 ’* |
|
Материал корпуса |
Нерж.сталь / хастеллой |
Нерж.сталь / хастеллой; оболочка-алюминий |
Нерж.сталь / хастеллой, оболочка-алюминий |
* - погрешность измерения плотности нормируется только для приборов, в идентификационном номере которого, на тринадцатой позиции, стоит цифра 2.
*’ - погрешность измерения процентного содержания нормируется только для приборов, в идентификационном номере которого, на тринадцатой позиции, стоит цифра 3.
Технические характеристики измерительных преобразователей SITRANS F С MASS 6000 представлены в таблице 2.
Место нанесения поверительного клейма-наклейки указано в Приложе;
Таблица 2
|
Преобразователи |
MASS 6000 19" |
MASS 6000 Compact IP 67 |
MASS 6000 Ex-d |
FCT010/ FCT030 |
|
Температура окружающей среды, °C - работа - хранение |
-20 ...+50 -40 ...+70 (макс, относительная влажность 95%) | |||
|
Степень защиты оболочки |
1Р20 |
IP 67 |
IP 67 |
IP 67 |
|
Выходной сигнал: | ||||
|
- аналоговый, мА |
0-20 или 4-20 | |||
|
- частотно-импульсный, Гц |
0...10 000 | |||
|
- релейный |
2 - релейных 42 В/2.0 А |
1 - релейный 42 В/2,0 A |
— |
по требованию |
|
Вход |
1 оптопара: установка нуля или режим дозировки (start/stop/hold) |
— | ||
|
Коммуникации |
HART, Profibus РА, Profibus DP, DeviceNet, CANopen |
Modbus RTU, RS 485 | ||
|
Измерения |
Массовый расход, общая масса, объемный расход, плотность, температура, % фракции | |||
|
Индикатор |
3-строчный алфавитно-цифровой жидкокристаллический индикатор с подсветкой |
Без экрана (FCT010) / Графический дисплей 240 x 160 пикселей (FCT030) | ||
|
Исполнение для эксплуатации во взрывоопасных зонах |
АТЕХ |
— |
ATEX |
ATEX |
|
Питание, В |
115/230 АС, 18/30 DC, 20/30 АС 50 -60 Гц |
24 AC/DC. 50-60 Гц |
24 DC | |
|
Потребляемая мощность, ВА |
26 |
6 |
1,25 | |
|
Отсечка: низкого расхода |
0 - 9.9 % номинального расхода, пустая труба | |||
(Реестр]
Знак утверждения типа наносится на эксплуатационную документацию расходомеров-счетчиков SITRANS F С типографским способом.
Комплектность
|
Наименование устройства |
Обозначение |
Кол-во штук |
Примечание |
|
Первичный преобразователь Вторичный преобразователь Эксплуатационная документация |
MASS 2100 MASS МС2 FCS400 MASS 6000 FCT010 FCT030 |
1 1 |
В соответствии с заказом В соответствии с заказом |
Нормативные документы
Техническая документация компании «SIEMENS AG», (Германия).
МП.ВТ 009-2000 Расходомеры-счетчики массовые SITRANS F С. Методика поверки.
Заключение
Расходомеры-счётчики массовые SITRANS F С соответствуют требованиям технической документации компании «SIEMENS AG». Германия.
Расходомеры-счётчики массовые SITRANS F С соответствуют требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»; сертификат соответствия № ТС RU C-DE.MI062.B.02013
Расходомеры-счётчики массовые SITRANS F С соответствуют требованиям Технического регламента Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств» и Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования»; сертификат соответствия № ТС RU Д-DE.AJI16.B.24375
Межповерочный интервал - не более 48 месяцев (при применении в сфере законодательной метрологии)
Республиканское унитарное предприятия
«Гродненский центр стандартизации, метрологии и сертификации»
230003, Республика Беларусь, г. Гродно, пр. Космонавтов, 56
факс (0152) 64 31 41, тел. (0152) 64 31 29, эл. почта csms@csms.grodno.by,
аттестат аккредитации BY/112 02.6.0.0004 от 24.10.2008 г.
