Расходомеры-счетчики электромагнитные SITRANS F M
| Номер в ГРСИ РФ: | РБ 03 07 0252 17 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | «SIEMENS», Германия |
Расходомеры-счётчики электромагнитные SITRANS F М (далее расходомеры) предназначены для измерения расхода различных электропроводных жидкостей, взвесей, паст и суспензий. Температура, давление и вязкость измеряемой среды не влияют на результат измерения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 0252 17 |
| Наименование | Расходомеры-счетчики электромагнитные SITRANS F M |
| Год регистрации | 2017 |
| Номер сертификата | 10901 |
| Дата регистрации | 2017-01-31 |
| Срок действия | 2022-01-31 |
| Получатель сертификата | фирма "SIEMENS S.A.S." (Франция (FR)) компании "SIEMENS AG", Германия (DE) |
Производитель / Заявитель
фирма "SIEMENS S.A.S." (Франция) компании "SIEMENS AG" (Германия)
Адрес: 1 Chemin de la Sandlach F-67506 Haguenau Cedex
Контакты: Tel: +33(0)369065717, Fax.:+33(0)36906668 www. siemens. com
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Метрологическое обеспечение | Метрологически обеспечены в Республике Беларусь методом непосредственного сличения на эталонных проливных установках в диапазоне измерения объемного расхода жидкости до 1000 м^3/ч (поверочная среда - вода), в диапазоне измерения объемного расхода газа до 6500 м^3/ч (поверочная среда - воздух). |
| Методика поверки | Поверка проводится по МП.ВТ 007-2000 (изменение №1). |
| Признание поверки | Временно, до создания технической базы в Республике Беларусь, проводить первичную и периодическую поверку метрологически необеспеченных исполнений методом непосредственного сличения на проливных эталонных установках в поверочных лабораториях, аккредитованных в Системе аккредитации Республики Беларусь, или в иных лабораториях в присутствии специалистов юридических лиц, входящих в государственную метрологическую службу Республики Беларусь. |
Поверители
Скачать
|
Описание типа РБ 03 07 0252 17 [2018-02-13]
rb-03-07-0252-17_2018-02-13.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 0252 17 [2008-04-30]
rb-03-07-0252-17_2008-04-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 0252 17 [2012-05-08]
rb-03-07-0252-17_2012-05-08.pdf
|
Скачать |
Описание типа
Назначение
Расходомеры-счётчики электромагнитные SITRANS F М (далее расходомеры) предназначены для измерения расхода различных электропроводных жидкостей, взвесей, паст и суспензий. Температура, давление и вязкость измеряемой среды не влияют на результат измерения.
Область применения - жилищно-коммунальное хозяйство, химическая, нефтехимическая, пищевая, энергетическая, и другие отрасли промышленности.
Описание
Принцип измерения расхода основан на законе электромагнитной индукции Фарадея. При протекании электропроводной жидкости в магнитном поле в ней индуцируется ЭДС, пропорциональная расходу жидкости. Между средней скоростью потока и величиной ЭДС существует линейная зависимость.
В состав расходомера входит: преобразователь расхода и измерительный преобразователь. Исполнения преобразователей расхода: MAG 1100, MAG HOOF, MAG 3100, MAG 3100P, MAG 5100W. Исполнения измерительных преобразователей: MAG 5000, MAG 6000, MAG 6000 19", MAG 6000 I, MAG 6000 I Ex. Производится комплектный расходомер MAG 8000. Исполнения MAG 5000 CT, MAG 6000 СТ и MAG 8000 СТ предназначены для коммерческого учета.
Преобразователь расхода состоит из измерительной трубы с вставкой из электрически-непроводящего материала, последовательно подключенных катушек возбуждения и двух электродов, установленных в диаметрально противоположных стенках трубы. Ток, протекающий по катушкам, создает электромагнитное поле. В электрически проводимой среде индуцируется ЭДС, которая снимается с электродов, контактирующих с измеряемой средой.
Измерительный преобразователь представляет собой микропроцессорное устройство, которое управляет измерительным процессом, определяет расход и объем измеряемой среды,
отображает измеряемые величины на дисплее и преобразует их в стандартный частотный выходные сигналы.
токовый или
сотая
Измерительные преобразователи в различных исполнениях подходят как дл так и для раздельного монтажа в опасных и безопасных зонах. Измерительные расходомеров SITRANS F М снабжены блоком памяти SENSORPROM, в ко||о|^|?5'^^на^с данные калибровки и установленные изготовителем параметры расходомера.
ГиМ
Связь с внешним компьютером осуществляется по одному из следующих протоколов :HART, MODBUS RTU/RS485, Foundation Fieldbus HI, DeviceNet, PROFIBUS PA/DP.

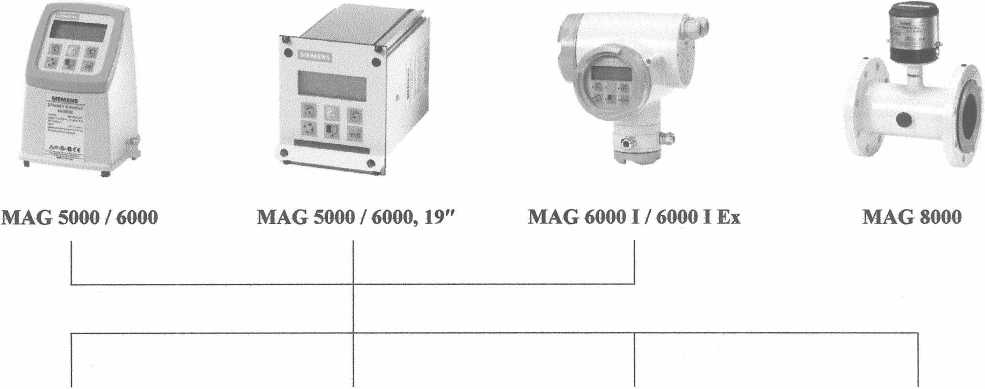

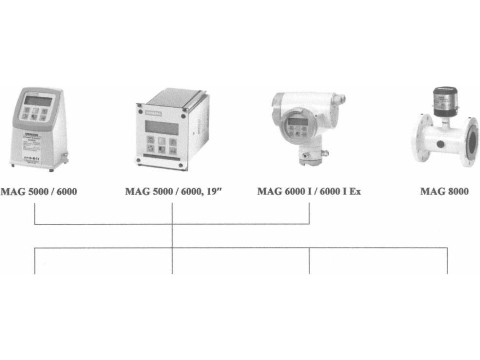

Внешний вид расходомера и варианты комплектации представлены на фото 1.
MAG 1100
MAG HOOF
MAG 3100/3100 Р
Фото 1. Внешний вид расходомеров SITRANS F М
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
представлены в таблицах 1-3
Преобразователи расхода
Таблица 1
|
Наименование характеристики |
Значение характеристик | ||||
|
Исполнение электромагнитного преобразователя расхода | |||||
|
MAG1100 |
MAG1100F |
MAG3100 |
MAG3100P |
MAG5100W | |
|
Диаметр условного прохода, мм |
2-100 |
10-100 |
15-2000 |
15-300 |
25 - 2000 |
|
Давление рабочей среды, МПа, не более |
4,0 |
4,0 |
10,0 |
5,0 |
4,0 |
|
Скорость потока V, м/с |
0,5 ... 10,0 | ||||
|
Характеристика измеряемой среды |
Электропроводные жидкости, взвеси, пасты и суспензии с наличием минимальной электропроводности в 5 мкСм/см | ||||
|
Материал электродов |
Платина, Хастеллой |
Платина, Хастеллой |
AISI316H, хастеллой, платина/ иридий, титан, тантал |
хастеллой |
хастеллой |
|
Диапазон температур измеряемой среды, °C |
- 30...+200 |
-30 ...+150 |
-40 ...+180 |
-20...+150 |
-10 ... J .95 |
|
Диапазон температур окружающей среды, °C |
-40...+100 |
-40...+100 |
-40...+100 |
-40...+100 | |
F1600! 11 1 рСРед£тв измерений / 1 \ Республики Беларусь / // |
Продолжение таблицы 1
|
Соединение |
Бесфланцевое (типа «сэндвич» |
Сварной переходник, зажимной переходник, резьбовой переходник |
фланцевое |
фланцевое |
фланцевое |
|
Степень защиты оболочки |
IP 67 |
IP 67 |
IP 67/68 |
IP 67/68 |
IP 67/68 |
|
Футеровка |
Окись алюминия А120з (керамика) |
Окись алюминия А120з(керами ка), PFA (тефлон) |
Неопрен, эбонит, полиуритан, резина Linatex. EPDM, Тефлон (PTFE) |
PTFE, PFA |
Эластомер |
Диапазоны измерений, размеры и масса преобразователей расхода
Таблица 2
|
Условн. диаметр, мм |
п |
реобразователь расхода | |||||||||||||
|
MAG 1100 |
MAG 1100F |
MAG 3100 |
MAG 3100Р |
MAG 5100W | |||||||||||
|
max расход м3/ч |
монта жная длина, мм |
масса кг |
max расход м3/ч |
монта жная длина, мм |
масса кг |
max расход, м3/ч |
монта жная длина, мм |
масса кг |
max расход м3/ч |
монта жная длина, мм |
масса кг |
max расход, м3/ч |
монта жная длина мм |
масса кг | |
|
2 |
0,11 |
64 |
2,2 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
|
3 |
0,25 |
64 |
2,2 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
... |
|
6 |
1,0 |
64 |
2,2 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
... |
— |
— |
|
10 |
2,8 |
64 |
2,2 |
2,8 |
64 |
2,2 |
— |
— |
— |
— |
— |
— |
— |
— |
... |
|
15 |
6,4 |
64 |
2,2 |
6,4 |
64 |
2,2 |
6,4 |
200 |
4 |
6,4 |
200 |
4 |
... |
... | |
|
25 |
17,7 |
79 |
3,0 |
17,7 |
79 |
3,0 |
17,7 |
200 |
5 |
17,7 |
200 |
5 |
17,7 |
200 |
5 |
|
40 |
45,2 |
94 |
3,0 |
45,2 |
94 |
3,0 |
45,2 |
200 |
8 |
45,2 |
200 |
8 |
45,2 |
200 |
8 |
|
50 |
70,7 |
104 |
3,5 |
70,7 |
104 |
3,5 |
70,7 |
200 |
9 |
70,7 |
200 |
9 |
70,7 |
200 |
9 |
|
65 |
120 |
131 |
5,0 |
120 |
131 |
5,0 |
120 |
200 |
11 |
120 |
200 |
11 |
120 |
200 |
11 |
|
80 |
181 |
156 |
6,0 |
181 |
156 |
6,0 |
181 |
200 |
12 |
181 |
200 |
12 |
181 |
200 |
12 |
|
100 |
282 |
186 |
10 |
282 |
186 |
10 |
282 |
250 |
15 |
282 |
250 |
15 |
282 |
250 |
15 |
|
125 |
— |
— |
— |
... |
— |
— |
441 |
250 |
19 |
441 |
250 |
19 |
441 |
250 |
19 |
|
150 |
— |
— |
— |
— |
— |
— |
636 |
300 |
27 |
636 |
300 |
27 |
636 |
300 |
27 |
|
200 |
— |
— |
— |
— |
ИЗО |
350 |
40 |
ИЗО |
350 |
40 |
ИЗО |
350 |
40 | ||
|
250 |
— |
— |
— |
— |
— |
— |
1766 |
450 |
60 |
1766 |
450 |
60 |
1766 |
450 |
60 |
|
300 |
— |
— |
— |
... |
— |
— |
2543 |
500 |
80 |
2543 |
500 |
80 |
2543 |
500 |
80 |
|
350 |
— |
— |
— |
— |
— |
— |
3462 |
550 |
ПО |
— |
— |
— |
3462 |
550 |
110 |
|
400 |
— |
.... |
— |
— |
— |
— |
4500 |
600 |
125 |
— |
— |
— |
4500 |
600 |
125 |
|
450 |
— |
— |
— |
— |
— |
— |
5700 |
600 |
175 |
— |
— |
— |
5700 |
600 |
175 |
|
500 |
— |
— |
— |
— |
— |
— |
7100 |
680 |
200 |
— |
— |
— |
7100 |
680 |
200 |
|
600 |
— |
— |
— |
— |
— |
— |
10150 |
800 |
287 |
— |
— |
— |
10150 |
800 |
287 |
|
700 |
— |
— |
— |
— |
— |
— |
13800 |
875 |
330 |
— |
— |
— |
13800 |
875 |
330 |
|
750 |
— |
— |
... |
— |
— |
— |
15000 |
950 |
380 |
— |
— |
— |
15000 |
950 |
380 |
|
800 |
— |
— |
— |
— |
— |
— |
18100 |
1000 |
450 |
— |
— |
— |
18100 |
1000 |
450 |
|
900 |
— |
— |
— |
— |
— |
——- |
22900 |
1125 |
530 |
— |
— |
— |
22900 |
1125 |
530 |
|
1000 |
— |
— |
— |
— |
— |
— |
28250 |
1250 |
660 |
— |
— |
— |
28250 |
1250 |
660 |
|
1200 |
— |
— |
— |
— |
— |
— |
40700 |
1500 |
1180 |
— |
— |
— |
40700 |
1500 |
1180 |
|
1400 |
— |
— |
— |
— |
— |
— |
55350 |
1750 |
1600 |
— |
— |
— |
55350 |
1750 |
1600 |
|
1500 |
— |
— |
— |
— |
— |
— |
63500 |
1850 |
1950 |
— |
— |
— |
63500 |
1850 |
1950 |
|
1600 |
— |
— |
— |
— |
— |
72350 |
2000 |
2525 |
— |
— |
... |
72350 |
2000 |
2525 | |
|
1800 |
— |
— |
— |
— |
— |
— |
91550 |
2250 |
2930 |
— |
— |
— |
91550 |
2250 |
2930 |
|
2000 |
— |
— |
— |
— |
— |
— |
113000 |
2500 |
3665 |
— |
— |
— |
113000 |
2500 |
3665 |
Примечание: минимальный диапазон измерений соответствует расходу в измерительном сечении
преобразователя расхода выбранного диаметра при скорости потока 0,5 м/с
Измерительные преобразователи
Таблица 3
|
Наименование характеристики |
Значение характеристик | ||
|
Исполнение измерительного преобразователя | |||
|
MAG 5000 |
MAG 6000/60001 |
MAG 8000 | |
|
Напряжение питания |
115/230 В пер.тока, 50/60Гц (11-30) В пост.тока или (11-24) В пер. тока |
115/230 В пер.тока, 50/60Гц (11-30) В пост.тока или (11-24) В пер. тока |
Встроенный аккумулятор 3,6В / ЗЗАч Внешний аккумулятор 3,6В / 66Ач 115/230 В пер.тока, (12-24) В пер.и пост, тока |
|
Токовый выход Ток, мА Нагрузка, Ом |
0-20 или 4 -20 <800 |
0-20 или 4 -20 <800 |
— |
|
Цифровой выход: |
2 импульсных выхода | ||
|
• частота, кГц |
0-10 | ||
|
• активный |
24 В пост, тока, 30 мА 1 кОм <RHarp <10 кОм | ||
|
• пассивный |
3 -30 В пост.тока, макс. 110 мА, 200 Ом <RHan>.< Ю кОм | ||
|
Релейный выход |
42 В пер.тока /2А 24 В пост.тока /1А |
42 В пер.тока /2А 24 В пост.тока/1А |
— |
|
Степень защиты оболочки |
IP 67/IP20 |
IP 67/IP20 |
IP 68 |
|
Предел основной относительной погрешности измерения, % |
±0,5 |
±0,25 |
±0,5 |
|
Температура окружающей среды, °C |
От -20 до +60 |
От -20 до +60 |
От - 20 до +60 |
|
Настройка нулевой точки |
автоматическая |
автоматическая |
— |
|
Подавление зон нечувствительности |
0 - 9,9 % максимального расхода детектирование пустой трубы |
0 - 9,9 % максимального расхода детектирование пустой трубы |
0 - 9,9 % максимального расхода детектирование пустой трубы |
|
Коммуникация |
Опционально HART |
HART, MODBUS RTU/RS485, Foundation Fieldbus Hl, DeviceNet, PROFIBUS PA/DP как доп. модули |
Встроенный инфракрасный интерфейс IrDA с протоколом Modbus RTU |
Место нанесения поверительного клейма-наклейки приведено в Приложении 1.
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию расходомеров-счетчиков SITRANS F М типографским способом.
Комплектность
|
Наименование устройства |
Обозначение |
Кол-во штук |
Примечание |
|
Электромагнитный преобразователь |
MAG 1100 |
1 |
В соответствии с заказом |
|
расхода |
MAG HOOF MAG 3100 MAG 31 OOP MAG5100W | ||
|
Измерительный преобразователь |
MAG 5000 MAG 6000 |
1 |
В соответствии с заказом |
|
Комплектный расходомер |
MAG 8000 |
1 |
В соответствии |
|
Эксплуатационная документация |
1 |
--------------------Н-"'Г<W№Tntl,,u. iuuik-I |
fl
Нормативные документы
Техническая документация компании «SIEMENS AG», (Германия).
МП.ВТ 007-2000 Расходомеры-счетчики электромагнитные SITRANS F М. Методика поверки.
Заключение
Тип Расходомеры-счётчики электромагнитные SITRANS F М утвержден с техническими и метрологическими характеристиками, приведенными в настоящем Описании типа, метрологически обеспечен при ввозе в страну и в эксплуатации в соответствии с требованиями нормативной документации. Расходомеры-счётчики электромагнитные SITRANS F М соответствуют технической документации компании «SIEMENS AG», (Германия).
Государственные контрольные испытания в соответствии с приказом Госстандарта проведены отделом метрологии республиканского унитарного предприятия «Гродненский центр стандартизации, метрологии и сертификации», пр. Космонавтов, 56,230003, г. Гродно, факс (0152) 64 31 41, тел. (0152) 77 01 00, эл. почта csms grodno@tut.by, аттестат аккредитации BY/112 02.6.0.0004 от 24.10.2008 г.
