Расходомеры-счетчики ультразвуковые SITRANS F US
| Номер в ГРСИ РФ: | РБ 03 07 0253 17 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Расходомеры |
| Производитель / заявитель: | «SIEMENS», Германия |
Расходомеры-счетчики ультразвуковые SITRANS F US (далее расходомеры) предназначены для измерения объёма и расхода различных жидкостей, в том числе не электропроводных и с высокой вязкостью, включая нефть и нефтепродукты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 0253 17 |
| Наименование | Расходомеры-счетчики ультразвуковые SITRANS F US |
| Год регистрации | 2017 |
| Номер сертификата | 10902 |
| Дата регистрации | 2017-01-31 |
| Срок действия | 2022-01-31 |
| Получатель сертификата | фирма "SIEMENS S.A.S." (Франция (FR)) компании "SIEMENS AG", Германия (DE) |
Производитель / Заявитель
фирма "SIEMENS S.A.S." (Франция) компании "SIEMENS AG" (Германия)
Адрес: 1 Chemin de la Sandlach F-67506 Haguenau Cedex
Контакты: Tel: +33(0)369065717, Fax.:+33(0)36906668 www. siemens. com
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Метрологическое обеспечение | Расходомеры-счетчики метрологически обеспечены в Республике Беларусь методом непосредственного сличения на эталонных проливных установках в диапазоне измерения объемного расхода жидкости до 1000 м^3/ч (поверочная среда - вода), в диапазоне измерения объемного расхода газа до 6500 м^3/ч (поверочная среда - воздух). |
| Методика поверки | Поверка проводится по МРБ МП. 2040-2010, МП.ВТ 008-2000. Для КОММЕРЧЕСКОГО УЧЕТА в Республике Беларусь допускается использование только модификации расходомера SITRANS F US FUE380. |
| Признание поверки | Временно, до создания технической базы в Республике Беларусь, проводить первичную и периодическую поверку метрологически необеспеченных исполнений методом непосредственного сличения на проливных эталонных установках в поверочных лабораториях, аккредитованных в Системе аккредитации Республики Беларусь, или в иных лабораториях в присутствии специалистов юридических лиц, входящих в государственную метрологическую службу Республики Беларусь. |
Поверители
Скачать
|
Описание типа РБ 03 07 0253 17 [2010-08-27]
rb-03-07-0253-17_2010-08-27.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 0253 17 [2017-05-04]
rb-03-07-0253-17_2017-05-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 0253 17 [2012-07-19]
rb-03-07-0253-17_2012-07-19.pdf
|
Скачать |
Описание типа
Назначение
Расходомеры-счетчики ультразвуковые SITRANS F US (далее расходомеры) предназначены для измерения объёма и расхода различных жидкостей, в том числе не электропроводных и с высокой вязкостью, включая нефть и нефтепродукты.
Область применения - предприятия химической, нефтехимической, пищевой, фармацевтической и других отраслей промышленности, энергетики и жилищно-коммунального хозяйства.
Описание
Принцип действия расходомеров основан на сносе ультразвуковой волны во время движения жидкости по трубопроводу, который приводит к изменению полного времени распространении ультразвукового сигнала (УЗС) между электроакустическими датчиками: по потоку время распространения уменьшается, а против потока возрастает. Таким образом, ультразвуковые преобразователи, осуществляя излучение УЗС и его прием, фиксируют разность времени распространения УЗС по потоку и против него. Данная величина пропорциональна скорости и расходу протекающей через измерительное сечение трубопровода жидкости.
Расходомеры ультразвуковые SITRANS F US состоят из ультразвуковых преобразователей расхода моделей SONO 3100, SONO 3300; монтажных комплектов SONOKIT и измерительных преобразователей FUS060, FUS080. В отдельном исполнении изготавливается комплектный расходомер FUS380 с измерительным преобразователем FUS080. Модификацией расходомера FUS380, используемой для коммерческого учета, является FUE380.
Ультразвуковой преобразователь расхода включает в себя участок трубы с закреплёнными на нём электроакустическими преобразователями, обеспечивающими излучение и приём ультразвуковых сигналов (УЗС) под углом к оси трубопровода.
Монтажный комплект SONOKIT используется для монтажа ультразвуковых преобразователей непосредственно на существующих трубопроводах, выполненных из стали или бетона.
Измерительные преобразователи FUS060, FUS080 представляют собой микрогшс^щц^^рцые устройства, которые управляют измерительным процессом всего расходомта^^^^дёжж: возбуждают ультразвуковые колебания и измеряют их частоту, разницу време™ щроУэжжния потока, объёмный расход, объём; рассчитывают массовый расход и массу^^^даМуя предустановленное значение плотности жидкости. Реализованы возможности преобразования измеряемых величин в стандартные аналоговые токовые сигналы, частотно-импульсный выходи передачи данных в цифровом формате по HART,PROFIBUS РА, PROFIBUS DP, Modbus протоколам. Кроме того, FUS060,FUS080 осуществляют периодическую самодиагностику и выдают информацию об аварийной ситуации.
Измерительные преобразователири8060,ри8080 могут работатьс преобразователями расхода, конструкция которых предусматривает наличие одного или двух измерительных лучей в зависимости от диаметра условного прохода. Большее количество измерительных лучей повышает надежность расходомеров и точность измерений.

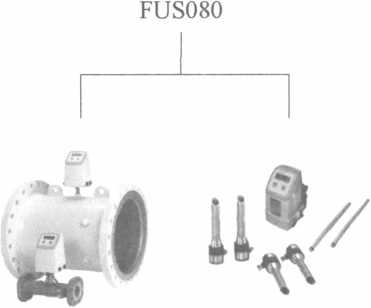

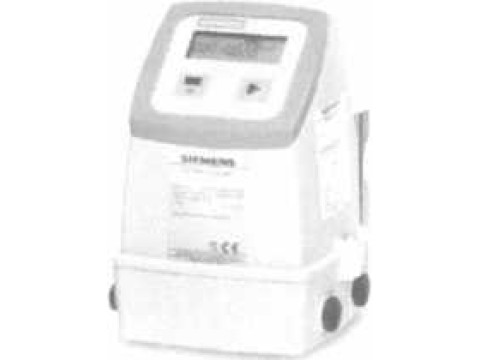

Внешний вид и варианты комплектации расходомеров представлены на фото 1.
FUS060
FUS/E380 SONOKIT
SONOKIT SONO3300 SONO3100
Фото. 1 Внешний вид расходомеров SITRANS F US
Технические и метрологические характеристики ультразвуковых расходомеровпредставлены в таблицах 1-3.
Таблица 1
|
Наименование характеристик |
Значение характеристик для исполнений | ||||
|
преобразователей расхода |
комплектных расходомеров | ||||
|
SONO3300 |
SONO3100 |
SONOKIT |
FUS380 FUE380 | ||
|
Диаметр условного прохода, Ду, мм |
50... 300 |
100... 1200 |
100... 4000° |
50... 1200 | |
|
Диапазон измерения расхода |
Согласно таблицы 2 | ||||
|
Скорость потока V,m/c |
0,5 ... 10,0 |
0,5 ... 9,0 | |||
|
Пределы допускаемой относительной погрешности, % |
с измерительным преобразователем FUS060 |
±0,5 |
± 0,25 2) ±0,5 |
± 1,53) ±3,0 |
— |
|
с измерительным преобразователем FUS080 |
— |
— |
± 1,53) ±3,0 |
±0,5 | |
|
Характеристика измеряемой среды |
Любые электропроводные и не электропроводные жидкости (не более 3 % твердых примесей, не более 3 % воздуха и газа, вязкостьне более350 сСт) | ||||
|
Давление рабочей среды, МПа, не более |
4,0 |
4,0 |
4,0 |
-^===^<4,0 | |
|
Диапазон температур рабочей среды, °C |
-10 ... +160 |
-10 ... +200 |
-20 ... +200 /fe |
^г^’Лгоо | |
|
Диапазон температур окружающей среды, С |
-20 ... +60 |
-20... +60 |
-20 ... +607' / | ||
Продолжение таблицы 1
|
Выходные сигналы |
с измерительным преобразователем FUS060 |
аналоговый, частотноимпульсный, релейный |
аналоговый, частотноимпульсный, релейный |
аналоговый, частотноимпульсный, релейный | |
|
с измерительным преобразователем FUS080 |
— |
— |
частотноимпульсный |
2 цифровых выхода | |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP67 |
IP67/IP68 |
IP67/IP68 |
IP67 | |
|
Напряжение питания переменного тока, В |
с измерительным преобразователем FUS060 |
115...230 |
115...230 |
115...230 |
— |
|
с измерительным преобразователем FUS080 |
— |
— |
115...230 |
87...265 | |
|
Напряжение питания постоянного тока, В |
с измерительным преобразователем FUS060 |
24 |
24 |
24 |
— |
|
с измерительным преобразователем FUS080 |
— |
— |
24 |
3,6 батарея | |
О - для DN (100... .2400) мм используется одна пара ультразвуковых преобразователей;
для DN (200....4000) мм используется две пары ультразвуковых преобразователей.
2) - для четырехлучевой версии.
3>-для двухлучевого исполнения погрешность 1,5 %, для однолучевого исполнения 3 %.
2
|
Условный диаметр, мм |
Преобразователь расхода | |||||||||||
|
SONO 3300 |
SONO 3100 |
FUS380 |
SONOKIT | |||||||||
|
min расход, м3/ч |
max расход, м3/ч |
монтажная длина, мм |
min расход, м3/ч |
max расход, м3/ч |
монтажная длина, мм |
min расход, м3/ч |
max расход, м3/ч |
длина расходомера, мм |
min расход, м3/ч |
max расход, м3/ч |
длина излучателя, мм | |
|
50 |
3,5 |
70 |
475 |
— |
— |
— |
0,3 |
45 |
300 |
— |
— | |
|
65 |
6 |
120 |
475 |
— |
— |
— |
0,5 |
72 |
300 |
— |
— |
— |
|
80 |
9 |
180 |
400 |
— |
— |
—- |
0,8 |
120 |
350 |
— |
— |
— |
|
100 |
14 |
280 |
400 |
14 |
280 |
860 |
1,2 |
240 |
350 |
14 |
280 |
160 |
|
125 |
22 |
450 |
400 |
22 |
450 |
862 |
2 |
400 |
400 |
22 |
450 |
160 |
|
150 |
32 |
650 |
400 |
32 |
650 |
862 |
3 |
560 |
500 |
32 |
650 |
160 |
|
200 |
55 |
1150 |
450 |
55 |
1150 |
668 |
5 |
900 |
500 |
55 |
1150 |
160 |
|
250 |
88 |
1800 |
500 |
88 |
1450 |
714 |
8 |
1400 |
600 |
88 |
1800 |
160 |
|
300 |
127 |
2600 |
500 |
127 |
2600 |
607 |
11 |
2100 |
500 |
127 |
2600 |
160 |
|
350 |
— |
--- |
— |
170 |
3500 |
639 |
15 |
2800 |
500 |
170 |
3500 |
160 |
|
400 |
— |
— |
230 |
4500 |
703 |
19 |
3600 |
600 |
230 |
4500 |
160 | |
|
500 |
___ |
— |
— |
350 |
7100 |
797 |
29 |
5500 |
625 |
350 |
7100 |
160 |
|
600 |
— |
— |
510 |
10200 |
912 |
43 |
8000 |
625 |
510 |
10200 |
230 | |
|
700 |
— |
— |
— |
700 |
13900 |
937 |
58 |
10800 |
875 |
700 |
13900 |
230 |
|
800 |
— |
— |
— |
910 |
18100 |
967 |
76 |
14200 |
1000 |
910 |
18100 |
230 |
|
900 |
— |
--- |
— |
1150 |
22900 |
1007 |
50 |
20000 |
1300 |
1150 |
22900 |
230 |
|
1000 |
— |
--- |
— |
1410 |
28300 |
1060 |
120 |
24000 |
1370 |
1410 |
28300 |
230 |
|
1200 |
___ |
___ |
— |
2040 |
40700 |
1100 |
180 |
36000 |
1360 |
2040 |
40700 |
230 |
|
1400 |
— |
— |
— |
— |
— |
— |
— |
— |
2700 |
56000 |
230 | |
|
1600 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
3600 |
72000 |
230 |
|
1800 |
— |
— |
— |
— |
— |
— |
— |
— |
4600 |
92000 |
230 | |
|
2000 |
— |
— |
— |
— |
— |
--- |
— |
— |
— |
5600 |
113000 |
230 |
|
2200 |
— |
___ |
— |
— |
— |
--- |
— |
... |
— |
6800 |
137000 |
230 |
|
2500 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
8800 |
177000 |
230 |
|
3000 |
— |
— |
— |
— |
— |
— |
___ |
— |
___ |
12700 |
255000 |
230 |
|
3500 |
— |
— |
— |
— |
— |
— |
— |
— |
17300 |
346000 |
230 | |
|
4000 |
— |
— |
— |
— |
— |
— |
— |
— |
22600у |
230 | ||
//
Технические характеристики измерительных преобразователей SITRANS FUS080 и SITRANS FUS060
Таблица 3
|
Наименование характеристик |
SITRANS FUS080 |
SITRANS FUS060 |
|
Температура окружающей среды, °C |
-5 ...+60 |
-20 ...+50 |
|
Выходной сигнал: | ||
|
- аналоговый, мА |
— |
4...20 |
|
- частотно-импульсный, Гц |
0...10 000 |
0... 10 000 |
|
- цифровой |
IrDA, RS232, RS485, Modbus |
HART PROFIBUS РА |
|
Напряжение питания, В | ||
|
- переменного тока |
87/265 с частотой 50/60 Гц или 87/265 с частотой 50/60 Гц + 2,6 батарея |
120/230 с частотой 50/60 Гц или 21/26 |
|
- постоянного тока |
3,6 батарея |
19...30 |
|
Потребляемая мощность, ВА |
2,5 |
10 |
|
Степень защиты оболочки |
IP67 |
IP65 |
|
Масса, кг, не более |
1,5 |
4,4 |
|
Габаритные размеры, мм, не более |
170x190x240 |
245x205x248 |
Место нанесения поверительного клейма-наклейки указано в Приложении 1.
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию расходомеров-счетчиков ультразвуковых SITRANS F US типографским способом.
Комплектность
|
Наименование устройства |
Обозначение |
Кол-во штук |
Примечание |
|
Ультразвуковой преобразователь расхода |
SONO 3100 SONO 3300 |
1 |
В соответствии с заказом |
|
Измерительный преобразователь |
FUS060 FUS080 |
1 |
В соответствии с заказом |
|
Комплектный расходомер |
SONOKIT FUS380 |
1 |
В соответствии с заказом |
|
Эксплуатационная документация |
1 |
Нормативные документы
Техническая документация компании «SIEMENS AG», (Германия).
МРБ МП 2040-2010 Расходомеры-счетчики ультразвуковые SITRANS F US модификации
SONOKIT / SITRANS FUS0601FUS080. Методика поверки
МП.ВТ 008-2000 Расходомеры-счетчики ультразвуковые SITRANS F US. Методика поверки
Заключение
Тип Расходомеры-счётчики ультразвуковые SITRANS F US утвержден с техническими и метрологическими характеристиками, приведенными в настоящем Описании типа, метрологически обеспечен при ввозе в страну и в эксплуатации в соответствии с требованиями нормативной документации. Расходомеры-счётчики ультразвуковые SITRANS F US соответствуют технической документации компании «SIEMENS AG», (Германия).
Государственные контрольные испытания в соответствии с приказом Госстандарта проведены отделом метрологии республиканского унитарного предприятия «Гродненский центр стандартизации, метрологии и сертификации», пр. Космонавтов, 56, 230003, г. Гродно, факс (0152) 64 31 41, тел. (0152) 77 01 00, эл. почта csms grodno@tut.by.
аттестат аккредитации BY/112 02.6.0.0004 от 24.10.2008 г.
