Источники питания постоянного тока Б5-91, Б5-92, Б5-93, Б5-94
| Номер в ГРСИ РФ: | РБ 03 13 4811 17 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Источники питания |
| Производитель / заявитель: | ООО "Радиоспектр Плюс", г. Минск |
Источники питания постоянного тока Б5-91, Б5-92, Б5-93, Б5-94 (в дальнейшем -ИП) предназначены для воспроизведения напряжения постоянного тока и силы постоянного тока, измерения величины выходного напряжения постоянного тока и выходного постоянного тока, питания устройств стабилизированным напряжением постоянного тока или постоянным током.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 4811 17 |
| Наименование | Источники питания постоянного тока Б5-91, Б5-92, Б5-93, Б5-94 |
| Год регистрации | 2017 |
| Номер сертификата | 10887 |
| Дата регистрации | 2017-01-31 |
| Срок действия | 2022-01-31 |
| Получатель сертификата | ООО "Радиоспектр Плюс", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "Радиоспектр Плюс"
Адрес: 220075, г. Минск, ул. Радиальная 11а, пом.7, офис 4
Контакты: тел. директора 8-029-6559940 (Яцевич С.И.)
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2222-2012 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 13 4811 17 [2017-05-24]
rb-03-13-4811-17_2017-05-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 4811 17 [2012-05-31]
rb-03-13-4811-17_2012-05-31.pdf
|
Скачать |
Описание типа
Назначение
Источники питания постоянного тока Б5-91, Б5-92, Б5-93, Б5-94 (в дальнейшем -ИП) предназначены для воспроизведения напряжения постоянного тока и силы постоянного тока, измерения величины выходного напряжения постоянного тока и выходного постоянного тока, питания устройств стабилизированным напряжением постоянного тока или постоянным током.
Область применения - электротехническая, радиоэлектронная, приборостроительная и другие отрасли промышленности.
Описание
Принцип действия ИП основан на выпрямлении напряжения сети входным мостовым выпрямителем с последующей стабилизацией ключевым широтно-импульсным регулятором и преобразованием в выходное напряжение трансформаторным преобразователем и выходным выпрямителем. Выпрямленное выходным выпрямителем напряжение через фильтр поступает на нагрузку и на схему сравнения тока и напряжения с заданными значениями, которые устанавливаются регуляторами настройки выходных тока и напряжения от минимального до максимального значения. Вспомогательный источник питания обеспечивает работу схем управления и регулирования. Применение низкочастотных фильтров, экрана Фарадея между обмотками трансформатора и вокруг чувствительных компонентов уменьшает воздействие электромагнитных помех в подводящих проводах.
ИП выполнены в четырех модификациях (Б5-91, Б5-92, Б5-93, Б5-94) отличающихся диапазонами выходных напряжений и токов.
ИП имеют пластиковый корпус и являются переносными приборами. Передняя и задняя панели крепятся к несущей части корпуса ИП.
Внешний вид ИП приведен на рисунках 1.
Места нанесения знака поверки указаны в приложении А.

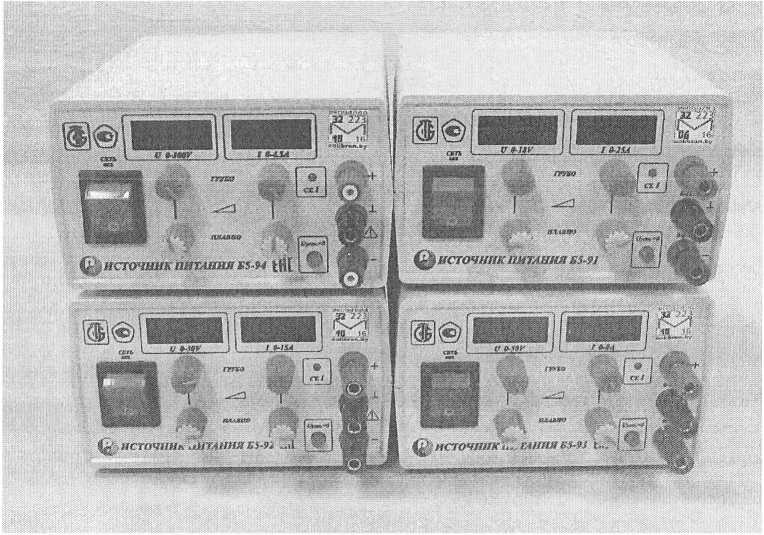

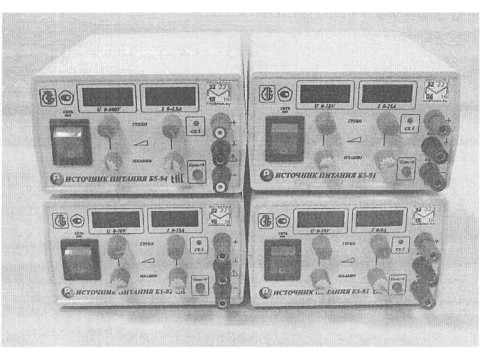

Рисунок 1. Внешний вид источников питания постоянного тока Б5-91, Б5-92, Б5-93, Б5-94
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Верхний предел измерения напряжения постоянного тока встроенным вольтметром, В
|
- для Б5-91 |
18,00 |
|
- для Б5-92 |
30,0 |
|
- для Б5-93 |
50,0 |
|
- для Б5-94 |
100,0 |
Диапазон воспроизведения напряжения постоянного тока, В - для Б5-91
- для Б5-92
- для Б5-93
- для Б5-94
Верхний предел измерения силы тока встроенным амперметром, А
- для Б5-91
- для Б5-92
- для Б5-93
- для Б5-94
Диапазон воспроизведения силы тока, А
- для Б5-91
- для Б5-92
- для Б5-93
- для Б5-94
от 0,00 до 18,00
от 0,00 до 17,50 свыше 17,5 до 30,0 от 0,00 до 17,50 свыше 17,5 до 50,0
от 0,00 до 17,50 свыше 17,5 до 100,0
25,0 15,00 9,00 4,50
от 0,00 до 17,50 свыше 17,5 до .25,0,,,,,
от 0,00 дО/ЖЙ^ф: от 0,00 До Дор® \ от 0,00 £of«s^T₽
V \ ^нублики Беларусь г 'Х Д^умейтов/
|
Пределы допускаемой абсолютной погрешности при | |
|
измерении напряжения постоянного тока встроенным вольтметром, В: - для Б5-91 |
±(0,001 иизм + 0,05) |
|
- для Б5-92 в диапазоне от 0,00 В до 17,50 В |
±(0,001 иизм + 0,05) |
|
свыше 17,5 В до 30,0 В |
±(0,001 иизм + 0,30) |
|
- для Б5-93 в диапазоне от 0,00 В до 17,50 В |
±(0,001 иизм + 0,05) |
|
свыше 17,5 до 50,0 В |
±(0,001 иизм + 0,30) |
|
- для Б5-94 в диапазоне от 0,00 В до 17,50 В |
±(0,001 иизм + 0,05) |
|
свыше 17,5 В до 100,0 В |
±(0,001 иизм + 0,30), |
|
Пределы допускаемой абсолютной погрешности при измерении силы тока встроенным амперметром, А: - для Б5-91 в диапазоне от 0,00 А до 17,50 А |
где иизм - измеренное значение напряжения постоянного тока встроенным вольтметром, В ±(0,01 1макс ■*" 0,05) |
|
свыше 17,5 А до 25,0 А |
±(0,01 1макс + 0150) |
|
-для Б5-92, Б5-93, Б5-94 |
±(0,01 1Макс + 0,05) |
|
Нестабильность выходного напряжения при изменении входного напряжения питающей сети на ±23 В от номинального значения в режиме стабилизации напряжения, В, не более |
±(0,001 имакс + 0,002) |
|
Нестабильность выходного тока при изменении входного напряжения питающей сети на ±23 В от номинального значения в режиме стабилизации тока, А, не более |
±(0,01 1макс + 0,05) |
|
Нестабильность выходного напряжения при изменении тока нагрузки в режиме стабилизации напряжения, В, не более |
±(0,001 имакс + 0,02) |
|
Нестабильность выходного тока при изменении напряжения нагрузки в режиме стабилизации тока, А, не более |
±(0,01 1макс + 0,05) |
|
Нестабильность выходного напряжения от времени за 8 ч непрерывной работы и за любые 10 мин., из этих 8 ч., В, не более |
±0,003 UMaKc |
|
Нестабильность выходного тока от времени за 8 ч непрерывной работы и за любые 10 мин., из этих 8 ч., А, не более |
±(0,01 1макс + 0,05), |
где 1макс - верхний предел измерения силы тока встроенным амперметром, А
иМакс - верхний предел измерения напряжения постоянного тока встроенным вольтметром, В
Пульсации выходного напряжения в режиме стабилизации напряжения не более 0,6 мВ эффективного значения или 12 мВ амплитудного значения.
Пульсации выходного тока в режиме стабилизации тока не более 10 мА эффективного значения.
Мощность, потребляемая от сети питания переменного тока
230 В при номинальном напряжении, В А, не более 600
Масса, кг, не более
1,6
140 х 90x220
Габаритные размеры, мм, не более
Знак утверждения типа
Знак утверждения типа наносят методом трафаретной печати на переднюю панель ИП (приложение А). На руководстве по эксплуатации знак утверждения типа наносится на титульном листе методом типографской печати.
Комплектность
Комплектность ИП представлена в таблице 4.
Таблица 4
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Источник питания Б5-91, Б5-92, Б5-93, Б5-94 |
ЦГИУ571001.020 |
1 | |
|
Руководство по эксплуатации |
ЦГИУ571001.020Р Э |
1 |
Одна книга |
|
Шнур питания сетевой |
SCZ- 1R |
1 | |
|
Шнур соединительный |
ЦГИУ571001.022 |
1 |
По отдельному заказу |
|
Ящик картонный |
ЦГИУ571001.025 |
1 | |
|
Ящик транспортный |
ЦГИУ571001.026 |
1 |
По отдельному заказу |
|
Примечание: 1 Комплектность выбирается по требованию заказчика. 2 Методика поверки входит в состав руководства по эксплуатации (ЦГИУ571001.020РЭ). | |||
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТР ТС 004/2011 „О безопасности низковольтного оборудования”;
ТР ТС 020/2011
ГОСТ 22261-94
ГОСТ 12.2.091-2012
ТУ BY 190949966.002-2011
МРВ МП. 2222-2012
„Электромагнитная совместимость технических средств”;
„Средства измерений электрических и магнитных величин. Общие технические условия”;
„Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования”
„Источники питания постоянного тока Б5-91, Б5-92, Б5-94. Технические условия”;
л,)ег!
„Источники питания Б5-91, Б5-92, Б5-93, Б5-94.
поверки”
Заключение
Источники питания постоянного тока Б5-91, Б5-92, Б5-93, Б5-94 соответствуют требованиям ТУ BY 190949966.001-2008, ГОСТ 22261-94, ГОСТ 12.2.091-2012, ТР ТС 004/2011 и ТР ТС 020/2011 (декларация таможенного союза регистрационный номер № ТС BY/112 11.01. ТР020 003 02505, действительна до 30.10.2018).
Межповерочный интервал не более 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ Адрес: г. Минск, Старовиленский тракт, 93, тел. 334-98-13 Аттестат аккредитации № BY/112 02.1.0.0025.
