Источники питания постоянного тока Б5-84, Б5-84/1

Назначение

Источники питания постоянного тока Б5-84, Б5-84/1 (далее - источники питания) предназначены для воспроизведения напряжения постоянного тока или силы постоянного тока, измерения величины выходного напряжения постоянного тока и выходного постоянного тока, питания устройств стабилизированным напряжением постоянного тока или постоянным током.

Источники питания применяются при наладке, контроле, ремонте приборов и систем различного назначения в различных областях хозяйственной деятельности.

Описание

Источники питания постоянного тока Б5-84 и Б5-84/1 представляют собой компенсационный стабилизатор с последовательно включенным регулирующим элементом и усилителями обратной связи по напряжению и по току.

Источники питания могут работать как в режиме стабилизации напряжения, так и в режиме стабилизации тока, который устанавливается автоматически в зависимости от нагрузки.

Для измерения выходного напряжения и тока в источниках питания применен встроенный вольтметр и амперметр.

Источники питания постоянного тока Б5-84 и Б5-84/1 выполнены по единой схеме, отличающейся типами комплектующих элементов.

Внешний вид источников питания представлен на рисунке 1.

Схема пломбирования источников питания от несанкционированного доступа с указанием мест для нанесения оттиска поверительного клейма и знака поверки (кпеймо-наклейка) приведена в приложении А к описанию типа.

Государственный реестр] I средств измерений J

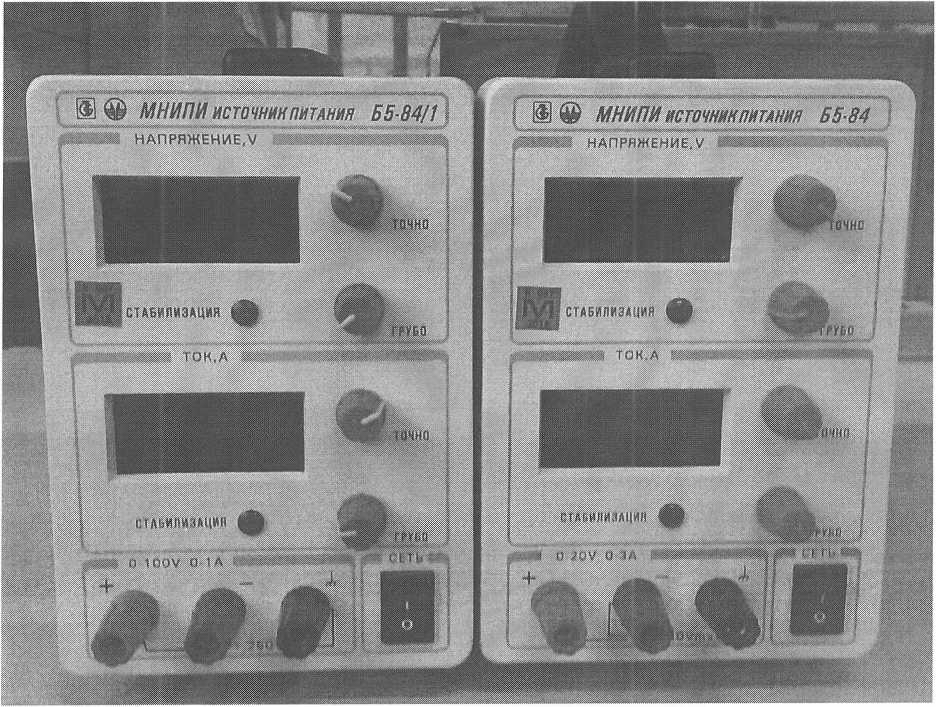

Рисунок 1 - Источники питания постоянного тока Б5-84, Б5-84/1. Внешний вид

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измерения и пределы абсолютной погрешности при измерении выходного напряжения и выходного тока приведены в таблице 1.

Таблица 1

Нестабильность выходного напряжения и выходного тока при изменении температуры окружающего воздуха на каждые 10 °C от (20±5) °C в диапазоне рабочих условий применения приведена в таблице 2.

Нестабильность выходного напряжения и выходного тока от времени за 8 ч непрерывной работы и за любые 10 мин из этих 8 ч, исключая время установления рабочего режима, приведена в таблице 2.

I [Государственный peecrrp] II

Ki I средств измерений / I

^/Р

Таблица 2

Нестабильность выходного напряжения при изменении напряжения питающей сети на ±10 % от номинального значения в режиме стабилизации напряжения не более ±0,02 % от Umax (где Umax - максимальное значение выходного напряжения).

Нестабильность выходного тока при изменении напряжения питающей сети на ±10 % от номинального значения в режиме стабилизации тока не более ±0,05 % от Imax (где Imax ” максимальное значение выходного тока).

Нестабильность выходного напряжения источников питания при изменении тока нагрузки в режиме стабилизации напряжения не более ±0,03 % от Umax.

Нестабильность выходного тока при изменении напряжения на нагрузке в режиме стабилизации тока не более ±0,2 % от Imax.

Питание источника питания осуществляется от сети переменного тока напряжением (230±23) В частотой (50±0,5) Гц.

Потребляемая мощность от сети переменного тока, В А, не более:

- для источников питания Б5-84

- для источников питания Б5-84/1

Габариты, мм, не более                      115x185x360.

Масса, кг, не более:

- для источников питания Б5-84

- для источников питания Б5-84/1

Источники питания по устойчивости и прочности при климатических воздействиях удовлетворяют требованиям, установленным для приборов группы 2 ГОСТ 22261-94.

Рабочие условия применения:

от 5 до 40;

до 80 при температуре 25 °C;

от 84 до 106,7 (от 630 до 800).

- температура окружающего воздуха, °C - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.)

Условия транспортирования:

от минус 50 до плюс 50;

до 95 при температуре 25 °C; от 84 до 106,7 (от 630 до 800).

- температура окружающего воздуха, °C - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.)

Степень защиты оболочки IP20 по ГОСТ 14254-96.

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель источников питания методом офсетной печати и на титульный лист руководства по эксплуатации типографским методом.

Комплектность

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 22261-94 "Средства измерений электрических и Общие технические условия";

магнитных величин.

ГОСТ 15150-69 "Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды".

ГОСТ 12.2.091-2012 "Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования";

ТУ BY 100039847.075-2006 "Источники Б5-84/1 Технические условия";

МРБ МП. 1569-2006 "Источник питания Методика поверки".

питания постоянного тока Б5-84,

постоянного тока

Б5-84, Б5-84/1.

Заключение

Источники питания постоянного тока

Б5-84, Б5-84/1

соответствуют

ГОСТ 22261-94, ГОСТ 15150-69, ГОСТ 12.2.091-2012 и ТУ BY 100039847.075-2006, ТР ТС 004/2011, ТР ТС 020/2011 (декларация о соответствии № ТС BY/112 11.01. ТР004 003 19551 от 29.11.2016, действительна по 21.11.2021).

Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ 220048, г. Минск, Старовиленский тракт, 93, тел. 334-98-13.

Аттестат аккредитации № BY/112 02.1.0.0025.
