Источники питания постоянного тока Б5-78

Назначение

Источники питания постоянного тока Б5-78 (в дальнейшем - источники питания) предназначены для воспроизведения напряжения постоянного тока и (или) силы постоянного тока, питания устройств стабилизированным напряжением постоянного тока или постоянным током.

Источники питания могут быть применены при эксплуатации, наладке, контроле, ремонте приборов и систем различного назначения.

Описание

Источники питания представляют собой компенсационный стабилизатор с последовательно включенным регулирующим элементом и усилителями обратной связи по напряжению и по току.

Источники питания могут работать как в режиме стабилизации напряжения, так и в режиме стабилизации тока, который устанавливается автоматически в зависимости от нагрузки источника.

Для индикации выходного напряжения и тока в источниках питания применены встроенные индикаторы напряжения и тока.

Источники питания имеют базовую модель Б5-78 и модификации Б5-78/1, Б5-78/2, Б5-78/3, Б5-78/4, Б5-78/5, Б5-78/6, Б5-78/7, отличающиеся диапазонами воспроизведения выходных напряжений и токов.

Внешний вид источников питания приведен на рисунке 1.

Схема с указанием нанесения знака поверки в виде клейма-наклейки приведена в приложении (приложение А, рисунок А.2).

Места нанесения оттиска знака поверки и оттиска клейма ОТК указано в приложении А, рисунок А.1 (вид источника питания сзади).

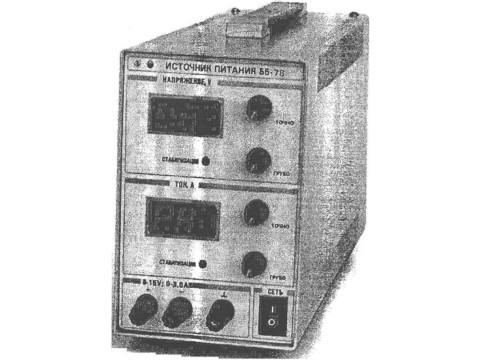

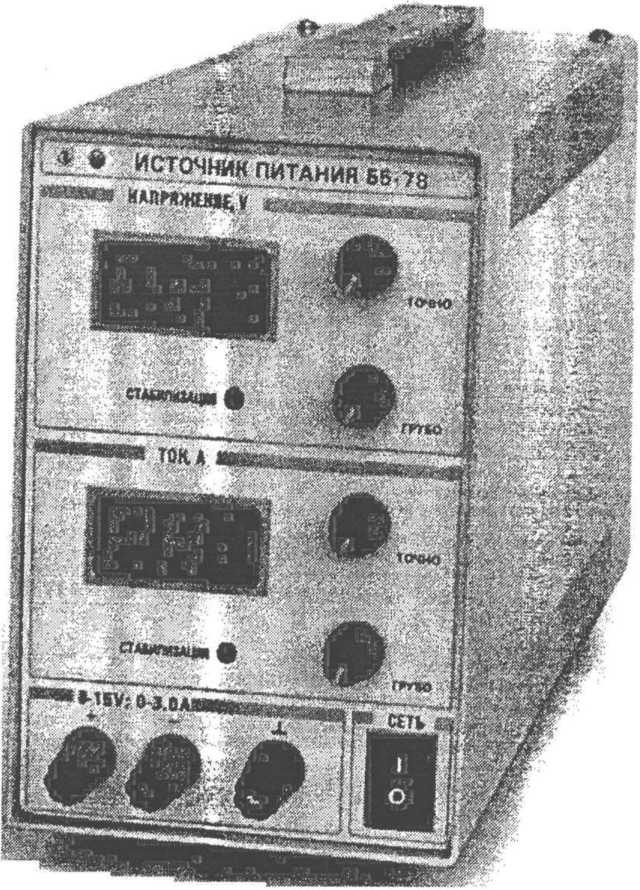

Рисунок 1 - Внешний вид источника питания

лг

Государственный реест

I измерений \ неслуйпти Беларусь \Для Дог^ГговУ

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон и пределы абсолютной погрешности установки выходного напряжения и выходного тока приведены в таблице 1.

Таблица 1

Нестабильность выходного напряжения и выходного тока источников питания (дрейф выходного напряжения и выходного тока) от времени за 8 ч непрерывной работы, исключая время установления рабочего режима, приведена в таблице 2.

Нестабильность выходного напряжения и выходного тока источников питания при изменении температуры окружающего воздуха на 10 °C, не более значений указанных в таблице 2.

Таблица 2

Нестабильность выходного напряжения источников питания при изменении напряжения питающей сети на ±10% от номинального значения в режиме стабилизации напряжения за время от 1 до 10 с, не более ±0,02 % от от UMaXj где UMax - максимальное значение выходного напряжения.

Нестабильность выходного тока источников питания при изменении напряжения питающей сети на ±10 % от номинального значения в режиме стабилизации тока за время от 1 до Юс не более ±0,05 % от 1мах, где 1мах - максимальное значение выходного тока.

Нестабильность выходного напряжения источников питания при изменении тока нагрузки в режиме стабилизации напряжения за время измерения от 1 до 10 ±0,03 % от UMax.

Нестабильность выходного тока источников питания при изменении нап нагрузке в режиме стабилизации тока за время измерения от 1 до 10 с не более ±0,J

Пульсации выходного напряжения источников питания в режиме стабилизации напряжения не более:

- для источников Б5-78, Б5-78/1, Б5-78/2, Б5-78/3, Б5-78/4, Б5-78/5 - 0,5 мВ эффективного значения;

-для источников Б5-78/6, Б5-78/7 - 1,0 мВ эффективного значения.

Пульсации выходного тока источников питания в режиме стабилизации тока не более 0,1 % от 1мах.

Питание источника питания осуществляется от сети переменного тока напряжением (230±23) В частотой (5О±О,5) Гц.

Потребляемая мощность от сети переменного тока, В-А, не более:

-для источников питания Б5-78, Б5-78/1, Б5-78/2 - для источников питания Б5-78/3, Б5-78/4, Б5-78/5

-для источников питания Б5-78/6, Б5-78/7

160;

90;

320.

Габаритные размеры, мм, не более

360x185x115.

Масса, кг, не более:

- для источников питания Б5-78, Б5-78/1, Б5-78/2

- для источников питания Б5-78/3, Б5-78/4, Б5-78/5

-для источников питания Б5-78/6, Б5-78/7

3,7;

3,0;

5,5.

Источники питания по устойчивости и прочности при климатических воздействиях удовлетворяют требованиям, установленным для приборов группы 2 ГОСТ 22261-94.

Рабочие условия применения:

- температура окружающего воздуха, °C - относительная влажность воздуха, %

- атмосферное давление, кПа (мм рт. ст.)

от 5 до 40;

до 80 при температуре плюс 25 °C; от 84 до 106,7 (от 630 до 800).

Предельные условия транспортирования: - температура окружающего воздуха, °C - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.)

от минус 50 до плюс 50;

до 95 при температуре 25 °C;

от 84 до 106,7 (от 630 до 800).

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель источника питания методом офсетной печати и на титульный лист руководства по эксплуатации типографским методом.

Комплектность

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ 12.2.091 -2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования»;

ТУ BY 100039847.051-2004 «Источники питания постоянного тока Технические условия»;

МРБ МП. 1421-2004 «Источник питания постоянного тока Методика поверки».

Заключение

Источники питания постоянного тока Б5-78 соответствуют ГОСТ 22261-94, ГОСТ 12.2.091-2002 и ТУ BY 100039847.051-2004.

Межповерочный интервал - не более 12 месяцев (для источников питания, предназначенных для применения либо применяемых в сфере законодательной метрологии).

Научно-исследовательский испытательный цент БелГИМ, г. Минск, Старовиленский тракт, 93 тел. 334-98-13

Аттестат аккредитации № BY/112 02.1.0.0025
