Источники питания постоянного тока Б5-86, Б5-86/1

Назначение

Источники питания постоянного тока Б5-86, Б5-86/1 (далее - источники питания) предназначены для воспроизведения напряжения постоянного тока или силы постоянного тока, питания устройств стабилизированным напряжением постоянного тока или постоянным током.

Источники питания имеют функцию отображения информации о выходных токах и напряжениях во внешний компьютер посредством интерфейса RS-232C.

Источники питания применяются при наладке, контроле, ремонте приборов и систем различного назначения в различных областях хозяйственной деятельности.

Описание

Источники питания постоянного тока Б5-86, Б5-86/1 представляют собой компенсационный стабилизатор с последовательно включенным регулирующим элементом и усилителями обратной связи по напряжению и по току.

Источники питания могут работать как в режиме стабилизации напряжения, так и в режиме стабилизации тока, который устанавливается автоматически в зависимости от нагрузки источника.

Для индикации выходного напряжения и тока в источниках питания применены встроенные индикаторы напряжения и тока.

Источники питания постоянного тока Б5-86 и Б5-86/1 выполнены по единой схеме, отличающейся типами комплектующих элементов.

Внешний вид источников питания представлен на рисунке 1.

Схема пломбирования источников питания от несанкционированнощ^оступа с указанием мест для нанесения оттиска поверительного клейма и^/^^Ш'Мй^ерки (клеймо-наклейка) приведена в приложении А к описанию типа. Iff j(^.

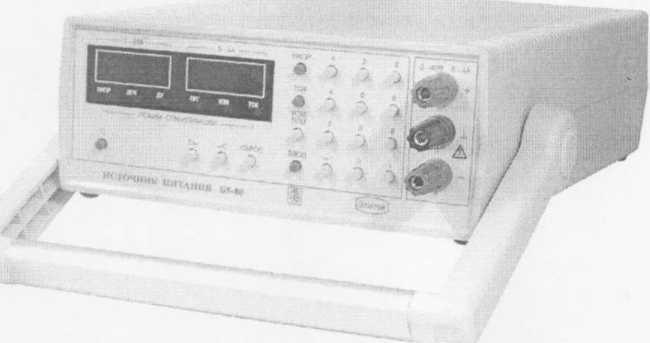

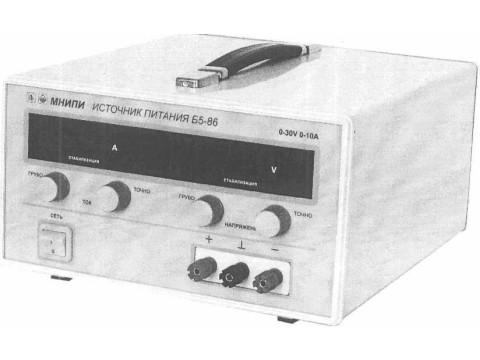

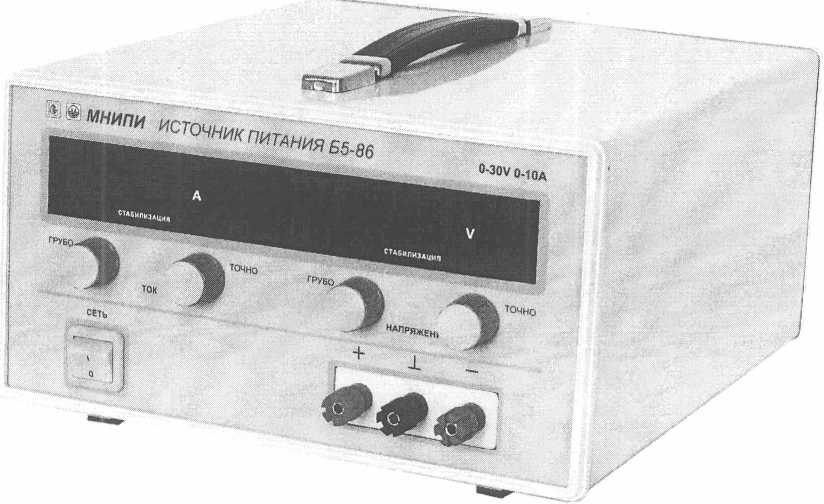

Рисунок 1 - Источники питания постоянного тока Б5-86, Б5-86/1. Внешний вид

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измерения и пределы абсолютной погрешности при измерении выходного напряжения и выходного тока приведены в таблице 1.

Таблица 1

Нестабильность выходного напряжения и выходного тока от времени за 8 ч непрерывной работы и за любые 10 мин из этих 8 ч, исключая время установления рабочего режима, приведена в таблице 2.

Таблица 2_______________________________________

Нестабильность выходного напряжения источников питания при изменении напряжения питающей сети на ±10 % от номинального значения в режиме стабилизации напряжения, не более ±0,05 %.

Нестабильность выходного тока источников питания при изменении напряжения питающей сети на ±10 % от номинального значения в режиме стабилизации тока, не более ±0,2 %.

Нестабильность выходного напряжения источников питания при изменении тока нагрузки на выходных клеммах источников питания в режиме стабилизации напряжения, не более ±1 %.

Нестабильность выходного тока источников питания при изменении напряжения на нагрузке в режиме стабилизации тока, не более ±5 %.

Пульсации выходного напряжения источников питания в режиме стабилизации напряжения, не более 1,0 мВ эффективного значения.

Пульсации выходного тока источников питания в режиме стабилизации тока, не более 1 %.

Питание источников питания осуществляется от сети переменного тока напряжением (230±23) В, частотой (50±0,4) Гц.

Мощность, потребляемая источниками питания от сети питания переменного тока напряжением 230 В частотой 50 Гц, не более           700 В А.

Габаритные размеры источников питания, не более 384^301x169 мм.

Масса источников питания, не более                    13 кг.

Источники питания по устойчивости и прочности при климатических воздействиях удовлетворяют требованиям, установленным для приборов группы 2 ГОСТ 22261-94.

Рабочие условия применения:

- температура окружающего воздуха от плюс 10 °C до плюс 35 °C;

- относительная влажность воздуха   до 80 % при температуре плюс 25 °C;

- атмосферное давление              от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.).

Предельные условия транспортирования:

- температура окружающего воздуха от минус 50 °C до плюс 50 °C;

- относительная влажность воздуха до 95 % при температуре плюс 25 °C;

- атмосферное давление                от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.)

Степень защиты оболочки           IP20 по ГОСТ 14254-96.

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель источников питания методом офсетной печати и на титульный лист руководства по эксплуатации типографским методом.

Комплектность

Состав комплекта поставки источников питания приведен в таблице 3 Таблица 3

Государственный реестр! ||

I средств измерений / Ц \ Республики Беларусь / // Эиэт»5

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия";

ГОСТ 15150-69 "Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды".

ГОСТ 12.2.091-2012 "Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования";

ТУ BY 100039847.092-2009 "Источники питания постоянного тока Б5-86, Б5-86/1 Технические условия";

МРБ МП. 1946-2009 "Источник питания постоянного тока Б5-86, Б5-86/1 Методика поверки".

Заключение

Источники питания постоянного тока Б5-86, Б5-86/1 соответствуют ГОСТ 22261-94, ГОСТ 15150-69, ГОСТ 12.2.091-2012 и ТУ BY 100039847.092-2009, ТР ТС 004/2011, ТР ТС 020/2011 (декларация о соответствии № ТС BY/112 11.01. ТР004 003 19552 от 29.11.2016, действительна по 21.11.2021).

Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ 220048, г. Минск, Старовиленский тракт, 93, тел. 334-98-13.

Аттестат аккредитации № BY/112 02.1.0.0025.
