Источники питания Б5-80, Б5-80/1

Назначение

Источники питания Б5-80, Б5-80/1 (в дальнейшем - источники питания) предназначены для воспроизведения напряжения постоянного тока и силы постоянного тока, измерения величины выходного напряжения постоянного тока и силы постоянного тока, питания устройств стабилизированным напряжением постоянного тока или постоянным током.

Источники питания применяются при лабораторных исследованиях, ремонте и обслуживании радиоаппаратуры, а также в составе автоматизированных рабочих мест с управлением от ПЭВМ.

Описание

Источник питания представляет собой компенсационный стабилизатор с последовательно включенным регулирующим элементом и усилителем обратной связи.

Источники питания могут работать как в режиме стабилизации напряжения, так и в режиме стабилизации тока, который устанавливается автоматически в зависимости от нагрузки.

Для измерения выходного напряжения и тока в источниках питания применен встроенный вольтметр и амперметр.

Источники питания Б5-80 и Б5-80/1 выполнены по единой схеме, отличающейся типами комплектующих элементов, диапазонами измерения и воспроизведения напряжения и силы постоянного тока.

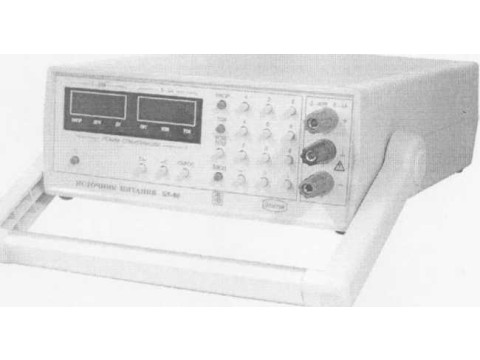

Внешний вид источников питания представлен на рисунке 1.

Схема пломбирования источников питания от несанкционированного доступа, с указанием места для нанесения клейма-наклейки приведена в приложении к описанию типа (приложение А).

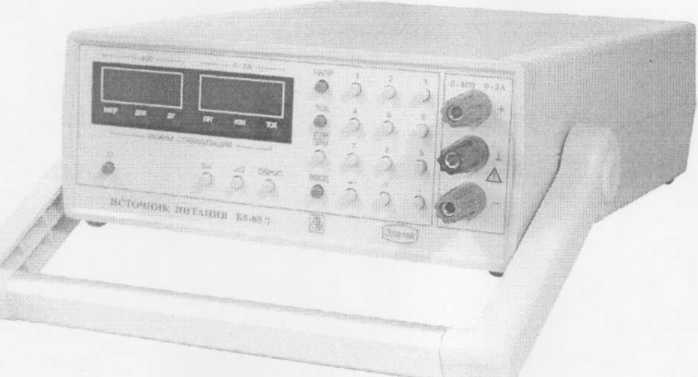

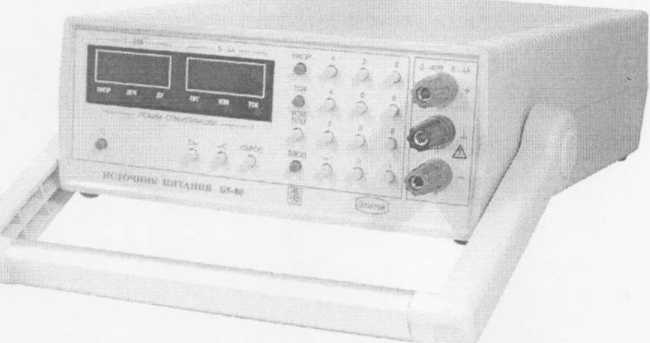

Рисунок 1 Внешний вид источников питания Б5-80 и Б5-80/1.

Основные технические и метрологические характеристики

Диапазоны установки и измерения выходного напряжения и выходного тока приведены в таблице 1.

Таблица 1                       ______________________________________________________

[rocyMPCTW'^S pwipl

I cpe,w»             / II

\ Pecny6<»w        / /I

\Ди         //

Пределы допускаемой погрешности установки выходного напряжения в режиме стабилизации напряжения, В,

± (0,05 % имакс), где UMaKC - максимальное значение выходного напряжения, В

Пределы допускаемой погрешности установки выходного тока в режиме стабилизации тока, А,

± (0,1 % 1Макс), где 1макс - максимальное значение выходного тока, А

Пределы допускаемой абсолютной погрешности измерения выходного напряжения, В,

±(0,0005 Uycr + 0,05), где UycT - установленное значение выходного напряжения, В

Пределы допускаемой абсолютной погрешности измерения выходного тока, А,

±(0,0011уст± 0,005), где 1уст - установленное значение выходного тока, А

Нестабильность выходного напряжения при изменении входного напряжения питающей сети на ±23 В от номинального значения в режиме стабилизации напряжения, В, не более

± (0,05 % UMaKC)

Нестабильность выходного тока при изменении входного напряжения питающей сети на ±23 В от номинального значения в режиме стабилизации тока, А, не более

±(0,05 % I макс)

Нестабильность выходного напряжения при изменении тока нагрузки в режиме стабилизации напряжения, В, не более

±(0,05 % имакс)

Нестабильность выходного тока при изменении напряжения на нагрузке в режиме стабилизации тока, А, не более

±(0,1 % 1Макс)

Нестабильность выходного напряжения при изменении температуры окружающей среды на 10 °C, В, не более

±(0,05 % Смаке)

Нестабильность выходного тока при изменении температуры окружающей среды на 10 °C, А, не более

±(0,1 % 1макс)

Нестабильность выходного напряжения от времени (в течение 8 ч), В, не более

±(0,05 % Имакс)

Нестабильность выходного тока от времени (в течение 8 ч), А, не более

Пульсации выходного напряжения в режиме стабилизации напряжения, мВ, не более:

±(0,1 % 1Макс)

- Б5-80 -

-Б5-80/1 -

1,5 мВ эффективного значения или 25 мВ амплитудного значения;

2,0 мВ эффективного значения или 25 мВ амплитудного значения;

Государстве^^ сред'и

Пульсации выходного тока источника питания в режиме стабилизации тока не более 2 мА эффективного значения.

Мощность, потребляемая от сети питания переменного тока

230 В при номинальном напряжении, В*А, не более                         400

Масса, кг, не более

Габаритные размеры, мм, не более

250 х 180x450

Источники питания по устойчивости и прочности при климатических воздействиях удовлетворяют требованиям, установленным для приборов группы 2 ГОСТ 22261-94.

Рабочие условия применения:

- температура окружающего воздуха, °C - относительная влажность воздуха, %

- атмосферное давление, кПа (мм рт.ст.)

Условия транспортирования:

- температура окружающего воздуха, °C

- относительная влажность воздуха, %

- атмосферное давление, кПа (мм рт.ст.)

от 10 до 35

до 80 при температуре 25 °C

от 84 до 106,7 (от 630 до 800)

от минус 50 до плюс 50

до 98 при температуре 25 °C от 84 до 106,7 (от 630 до 800)

Источники питания соответствуют требованиям электробезопасности, установленным ГОСТ 12.2.091-2002 для класса оборудования I, категории монтажа П, степени загрязнения 2, а также ТУ BY 100139324.001-2006.

Степень защиты оболочки IP20 по ГОСТ 14254-96.

Показатели надежности:

а) средняя наработка на отказ не менее 3200 ч;

б) средний срок службы не менее 10 лет;

в) среднее время восстановления работоспособности источников питания не более 4 ч.

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель источника питания методом офсетной печати и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

1 Источник питания Б5-80 или Б5-80/1

(с ручкой-подставкой или без ручки-подставки)

2 «Источники питания Б5-80, Б5-80/1.

Руководство по эксплуатации»

3 «Источники питания Б5-80, Б5-80/1 Методика поверки» МРБ МП. 1643-2006

4 USB -кабель

5 Кабель сетевой

6 CD-диск

7 Упаковка

- 1 шт;

- 1 экз.;

- 1 экз.;

- 1 шт;

-1 шт;

-1 шт;

Технические документы

ГОСТ 22261-94 «Средства измерений электрический и магнитных величин. Общие технические условия»;

ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды»;

ГОСТ 12.2.091-2002 «Безопасность электрический контрольно-измерительных приборов и лабораторного оборудования»;

ТУ BY 100139324.001-2006 «Источники питания Б5-80, Б5-80/1. Технические условия»;

МРБ МП. 1643-2006 «Источники питания Б5-80, Б5-80/1. Методика поверки».

Заключение

Источники питания Б5-80, Б5-80/1 соответствуют требованиям ГОСТ 22261-94, ГОСТ 15150-69, ГОСТ 12.2.091-2002 и ТУ BY 100139324.001-2006.

Межповерочный интервал - не более 12 месяцев (для источников питания, предназначенных для применения, либо применяемых в сфере законодательной метрологии).

Научно-исследовательский

испытательный центр БелГИМ.

г. Минск, Старовиленский тракт, 93,

тел. 334-98-13.

Аттестат аккредитации № BY /112 02.1.0.0025
