Вольтметры универсальные цифровые В7-40/1
| Номер в ГРСИ РФ: | РБ 03 13 0054 17 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Вольтметры |
| Производитель / заявитель: | Унитарное предприятие "Завод СВТ", г. Минск |
Вольтметры универсальные цифровые В7-40/1 (далее - вольтметры) предназначены для измерения напряжения постоянного и переменного тока, силы постоянного и переменного тока, электрического сопротивления постоянному току.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 0054 17 |
| Наименование | Вольтметры универсальные цифровые В7-40/1 |
| Год регистрации | 2017 |
| Номер сертификата | 10888 |
| Дата регистрации | 2017-01-31 |
| Срок действия | 2022-01-31 |
| Получатель сертификата | Унитарное предприятие "Завод СВТ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
Унитарное предприятие "Завод СВТ"
Адрес: 220005, г. Минск, пр.Независимости, 58, корп. 30, к.11
Контакты: тел.: 293-94-68 / факс: 284-46-47 / info@zsvt.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по: разделу технического описания Тг2.710.016 ТО - для средств измерений, изготовленных до 31.01.2017; МРБ МП.2687-2017 - для средств измерений, изготовленных после 31.01.2017. |
Поверители
Скачать
|
Описание типа РБ 03 13 0054 17 [2018-05-24]
rb-03-13-0054-17_2018-05-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 0054 17 [2011-07-28]
rb-03-13-0054-17_2011-07-28.pdf
|
Скачать |
Описание типа
Назначение
Вольтметры универсальные цифровые В7-40/1 (далее - вольтметры) предназначены для измерения напряжения постоянного и переменного тока, силы постоянного и переменного тока, электрического сопротивления постоянному току.
Вольтметры применяются при настройке, проверке и эксплуатации различной радиоэлектронной аппаратуры и допускают использование как автономно, так и в составе информационно-измерительных систем.
Описание
Принцип работы вольтметров основан на преобразовании измеряемой физической величины (напряжения постоянного и переменного тока, силы постоянного и переменного тока, электрического сопротивления постоянному току) в напряжение постоянного тока с последующим его измерением аналого-цифровым преобразователем (АЦП) интегрирующего типа.
Измерение напряжения переменного тока частотой до 100 кГц осуществляется после его масштабирования и преобразования по уровню среднеквадратического значения. Преобразователь среднеквадратических значений переменного напряжения (ПСКЗ) представляет собой аналоговое вычислительное устройство.
Измерение силы постоянного тока осуществляется с помощью резистивного шунта, подключённого ко входу вольтметра, с которого напряжение постоянного тока подаётся на АЦП.
Измерение силы переменного тока осуществляется с помощью резистивного шунта, с которого напряжение переменного тока подаётся на ПСКЗ, а затем на АЦП.
Измерение электрического сопротивления постоянному току осуществляется путём включения его в цепь отрицательной обратной связи усилителя постоянного тока (УПТ), на вход которого через образцовый резистор подаётся напряжение от источника опорного напряжения. С выхода УПТ напряжение подаётся на АЦП.
Схема пломбирования вольтметра от несанкционированного доступа с указанием мест нанесения знака поверки в виде клейма-наклейки, оттиска знака поверки, оттиска клейма ОТК на задней панели вольтметра приведена в приложении А.
Внешний вид вольтметра и комплекта принадлежностей представлены на рисунках 1-3.

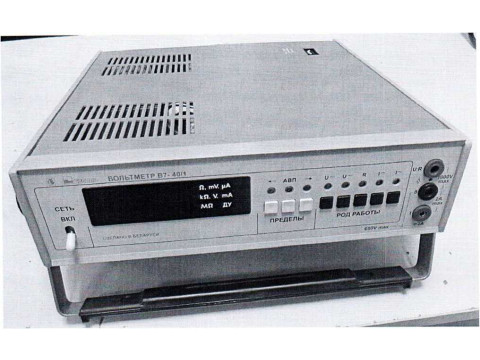

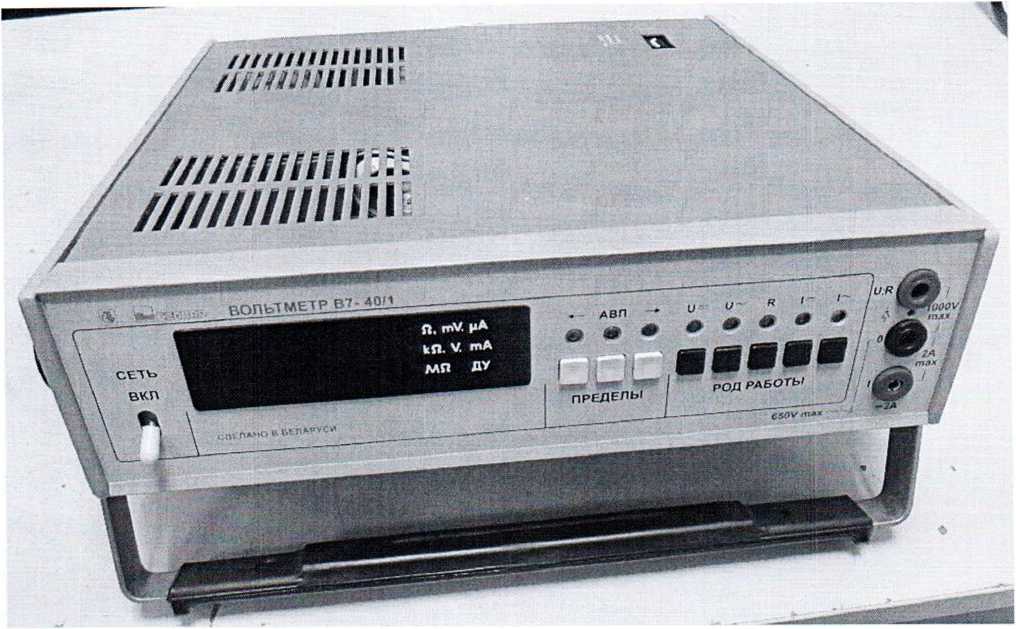

Рисунок 1 - Внешний вид вольтметров В7-40/1

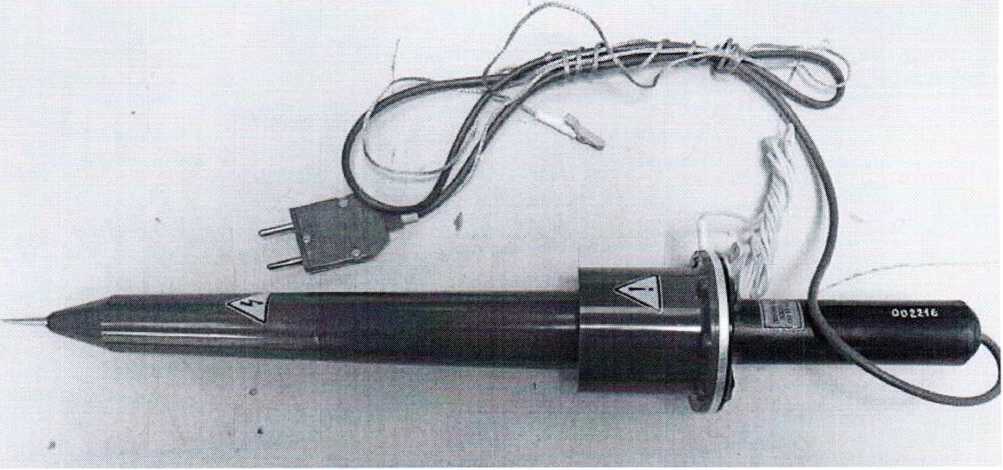

Рисунок 2 - Внешний вид высоковольтного делителя напряжения ДНВ
р^^рственн^й реестр] »"зме;да

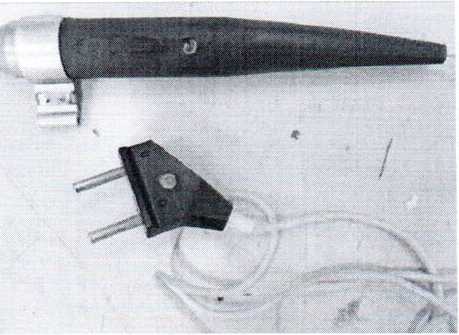

ВЧ-пробник

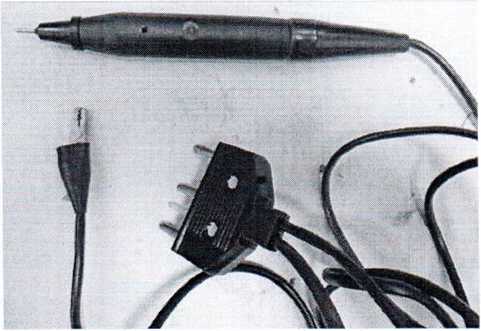

Кабель измерительный К1

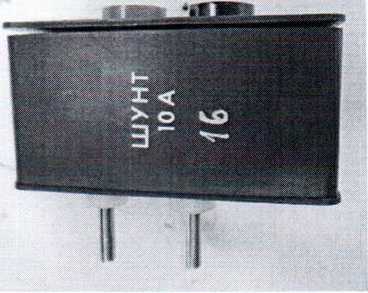

Шунт «10 А»
ШУНТ кз
7
ШУНТ К2

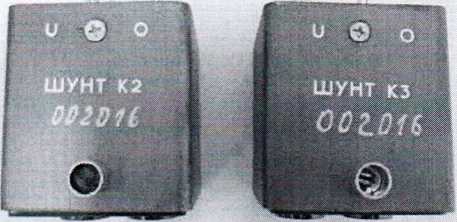

Шунты К2, КЗ

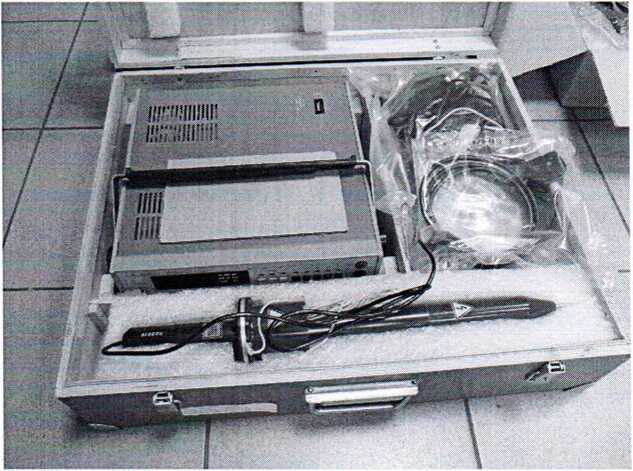

Комплект принадлежностей в транспортной упаковке
Рисунок 3 - Внешний вид комплекта принадлежностей
Делитель переменного напряжения ДПН
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1 Измерение напряжения постоянного тока:
|
1.1 диапазон измерений 1.2 пределы измерений 1.3 пределы допускаемой основной относительной погрешности: |
от 0,01 мВ до 1000 В; 200 мВ; 2, 20, 200, 1000 В; |
|
- на пределах 200 мВ, 2 В - на пределах 20, 200 В - на пределе 1000 В |
±[0,05 + 0,02(UK/U - 1)] %; ±[0,1 + 0,02 (UK/U - 1)] %; ±[0,15 + 0,02 (UK/U - 1)] % |
2 Измерение напряжения постоянного тока с высоковольтным делителем напряжения (ДНВ):
|
2.1 диапазон измерений 2.2 пределы измерений 2.3 пределы допускаемой основной относительной погрешности: |
от 1 до 30 кВ; 200 мВ; 2, 20, 200 В; |
|
-с ДНВ |
±[0,4 + 0,04 (ик/ид - 1)] %, где ид = 0,001 иДнв, Uднв - измеряемое напряжение на входе ДНВ; |
|
- с ДНВ и шунтом «К2» |
±[0,4 + 0,04 (UK /иш1 - 1)] %, где иШ1 = 0,0005 иднв; |
|
- с ДНВ и шунтом «КЗ» |
±[0,4 + 0,04(UK /иш2 - 1)] %, где иш2 = 0,0002-иДнв |
3 Измерение среднего квадратического значения напряжения переменного тока синусоидальной и произвольной формы с коэффициентом амплитуды не более 3:
|
3.1 диапазон измерений 3.2 пределы измерений 3.3 диапазон измерений в диапазоне частот: |
от 2 мВ до 500 В; 200 мВ; 2, 20, 200, 500 В; |
|
- от 20 Гц до 100 кГц; - от 20 Гц до 5 кГц; 3.4 пределы допускаемой основной относительной погрешности: |
от 2 мВ до 200 В от 200 до 500 В |
- на пределах измерений 200 мВ; 2, 20, 200 В для диапазона частот;
|
а) от 20 до 40 Гц б) от 40 Гц до 10 кГц в) от 10 до 20 кГц г) от 20 до 50 кГц д) от 50 до 100 кГц - на пределе измерений 500 В для диапазона частот; |
±[1 + 0,1 (UK/U - 1)] %; ±[0,6+ 0,1 UK /U - 1)] %; ±[1 + 0,1 (UK /U - 1)] %; ±[5 + 0,15 (UK /U - 1)] %; ±[10 + 0,4 (UK /U - 1)] %; |
|
а) от 20 до 40 Гц и от 1 до 5 кГц б) от 40 Гц до 1 кГц |
±[1,3 + 0,4 (UK/U - 1)] %; ±[0,9+ 0,4 (UK/U -1)] % |
4 Измерение среднего квадратического значения напряжения переменного тока синусоидальной формы с делителем переменного напряжения (ДПН):
|
4.1 диапазон измерений 4.2 диапазон частот 4.3 пределы допускаемой основной относительной погрешности в диапазоне частот: |
от 500 до 1000 В; от 20 Гц до 1 кГц; |
|
- от 20 до 40 Гц |
±[1 + 0,1 (UK /ид - 1)] %, где ид = 0.001 идпн, Uдпн - измеряемое напряжение на входе ДПН; |
|
- от 40 Гц до 1 кГц |
±[0,6 + 0,1-(UK/U - 1)] %, где ия = 0,001 идпн |
5 Измерение среднего квадратического значения напряжения переменного тока синусоидальной формы с ВЧ-пробником:
5.1 диапазон измерений в диапазоне частот:
|
- от 50 кГц до 10 МГц - от 10 до 30 МГц |
от 0,1 до 10 В; ОТ 0,1 В ДО Umax , где Umax = 1,0x108/f, В, f - частота измеряемого напряжения, Гц; |
|
- от 30 до 1000 МГц 5.2 пределы измерений 5.3 пределы допускаемой основной относительной погрешности в диапазоне частот: |
от 0,1 до 3 В; 200 мВ; 2, 20 В; |
|
- от 50 кГц до 50 МГц |
±[10 + 0,6-(UK /ивч - 1)] %, где UK = 10 В, UB4 - измеряемое напряжение на входе ВЧ-пробника; |
|
- от 50 до 300 МГц |
±[10 + 3(UK/UB4-1)]%, где UK = 3 В; |
|
- от 300 до 800 МГц |
±[20 + 2 (UK /UB4 - 1)] %, где UK = 3 В; |
|
- от 800 до 1000 МГц |
±[30 + 2(Uk/UB4-1)]%, где UK = 3 В |
6 Измерение силы постоянного тока:
|
6.1 диапазон измерений 6.2 пределы измерений 6.3 пределы допускаемой основной относительной погрешности |
от 0,01 мкА до 2000 мА; 200 мкА; 2, 20, 200, 2000 мА; ±[0,2 + 0,02 (lK/l - 1)] % |
7 Измерение силы постоянного тока с шунтом 10 А:
|
7.1 диапазон измерений 7.2 предел измерений 7.3 пределы допускаемой основной относительной погрешности |
от 2 А до 10 А; 10 А; ±[0,4 + 0,02 (lK/l - 1)] %, где 1к= 10 А |
8 Измерение среднего квадратического значения силы переменного тока синусоидальной формы:
8.1 диапазон измерений: от 2 мкА до 2000 мА;
8.2 пределы измерений 200 мкА; 2, 20, 200, 2000 мА;
8.3 диапазон частот от 40 Гц до 20 кГц
8.4 пределы допускаемой основной
относительной погрешности:
- на пределах измерений 200 мкА, 2, 20, 200 мА
в диапазоне частот:
а) от 40 Гц до 10 кГц ±[1 + 0,1 (1К/I - 1)] %;
б) от 10 до 20 кГц ±[2 + 0,1 (1К /I - 1)] %
- на пределе измерений 2000 мА
в диапазоне частот от 40 Гц до 2 кГц ±[1 + 0,1 (1к/I - 1)] %;
9 Измерение среднего квадратического значения силы переменного тока синусоидальной формы с шунтом 10 А:
|
9.1 диапазон измерений 9.2 предел измерений 9.3 диапазон частот 9.4 пределы допускаемой основной относительной погрешности |
от 2 до 10 А; 10 А; от 40 Гц до 2 кГц; ±[1 + 0,1-(1к/1 - 1)] %, где 1к= 10 А |
10 Измерение сопротивления постоянному току:
|
10.1 диапазон измерений 10.2 пределы измерений |
от 0,01 Ом до 20 МОм; 200 Ом; 2, 20, 200, 2000 кОм; 20 МОм; |
10.3 пределы допускаемой основной относительной погрешности:
|
- на пределах 200 Ом; 2, 20, 200, 2000 кОм - на пределе 20 МОм |
±[0,15 + 0,05 (RK /R - 1)] %; ±[0,5 + 0,1 (RK /R - 1)] % |
Примечания:
1 UK lK, RK- конечное значение установленного предела измерений напряжения (мВ, В, кВ), тока (мкА, мА, А), сопротивления (Ом, кОм, МОм).
2 U, I, R - значение измеряемой величины напряжения (мВ, В, кВ), тока (мкА, мА, А), сопротивления (Ом, кОм, МОм).
11 Питание от сети переменного тока:
11.1 -напряжением
(230 ±23) В;
(50 ± 0,5) Гц; (220 ± 11) В;
(400 ± 10) Гц 30 ВА 12000 ч 10 лет 10 ч
320 х 336 х 93 мм
081 х 485 мм
- частотой
11.2 -напряжением
- частотой
12 Потребляемая мощность, не более
13 Наработка на отказ, не менее
14 Срок службы, не менее
15 Время восстановления рабочего состояния, не более
16 Габаритные размеры, не более
- вольтметра
- делителя напряжения ДНВ (без провода)
- ВЧ-пробника (без провода)
17 Масса, не более
- вольтметра
- вольтметра с табельной упаковкой
18 Рабочие условия эксплуатации
от минус 30 °C до плюс 50 °C
до 93 % при 40 °C;
до 80 % при 25 °C;
от 60 до 100 кПа
от минус 60 °C до плюс 65 °C
до 98 % при 25 °C;
от 60 до 100 кПа.
18.1 температура окружающего воздуха
18.2 относительная влажность воздуха
-для вольтметра и комплекта принадлежностей - для делителя напряжения ДНВ
18.3 атмосферное давление
19 Условия транспортирования:
- температура окружающего воздуха:
- относительная влажность воздуха
- атмосферное давление
Знак утверждения типа
Знак утверждения типа наносится на переднюю панель вольтметров методом шелкографии и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки вольтметров приведён в таблице 1.
Таблица 1
|
Наименование, тип |
Обозначение |
Количество |
Примечание | ||
|
1 Вольтметр универсальный цифровой В7-40/1 |
Тг2.710.016-01 |
1 | |||
|
2 Принадлежности: | |||||
|
- кабель измерительный К1 |
Тг4.859.006 |
1 | |||
|
- кабель измерительный К2 |
Тг4.854.576 |
1 | |||
|
- кабель КЗ |
Тг4.854.575 |
1 | |||
|
- шнур сетевой |
РУВИ.685612.017 |
1 | |||
|
-делитель напряжения высоковольтный ДНВ |
Тг5.171.064 |
1 | |||
|
- шунт «К2» |
Тг5.639.017 |
1 |
Входит в комплект ДНВ | ||
|
- шунт «КЗ» |
Tr5.639.017-01 |
1 |
То же | ||
|
- контакт |
Тгб.627.032 |
1 |
-//- | ||
|
- штырь |
Тг7.740.057 |
1 |
-//- | ||
|
- корпус |
Тг7.800.439 |
1 |
-//- | ||
|
- опора |
Тг8.077.104 |
3 |
-//- | ||
|
- крючок |
Тг8.663.045 |
1 |
-//- | ||
|
- делитель переменного напряжения ДПН |
Тг5.172.101 |
1 | |||
|
- пробник высокочастотный |
Тг5.436.008 |
1 | |||
|
- шунт 10 А |
Тг5.639.015 |
1 | |||
|
- щуп |
Тгб.360.003 |
2 | |||
|
- хомутик |
Тгб.462.105 |
1 | |||
|
- хомутик |
Тгб.462.105-01 |
1 | |||
|
- зажим |
ЕЕ6.625.012 |
2 | |||
|
3 Запасные части: | |||||
|
- вставка плавкая ВП1-1 2 А 250 В |
ОЮ0.480.003 ТУ |
2 | |||
|
- вставка плавкая ВП2Б-1В 0,5 А 250 В |
ОЮ0.480.005 ТУ |
2 | |||
|
4 Техническое описание и инструкция по эксплуатации |
Тг2.710.016 ТО |
1 |
Входит методика поверки | ||
|
5 Техническое описание и инструкция по эксплуатации. Приложение 7. Альбом схем |
1 | ||||
|
6 Формуляр |
Тг2.710.016 ФО |
1 | |||
|
7 Методика поверки МРВ МП.2687-2017 |
Тг2.710.016 МП |
1 |
Да запросу | ||
|
8 Инструкция «Тестирование КОП» |
УФЦИ.460624.001 |
1 |
CO-R. лфз'апросу | ||
Программное обеспечение |
УФЦИ.460714.001 |
1 |
XJD-I^ho |
рсу | |
|
10 Упаковка |
Тг4.160.390-05 |
1 | |||
|
11 Упаковка |
Тг4.160.400-01 |
1 | |||
Дожитой/ н
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 12.2.091-2012 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования
Тг2.710.016 ТУ Вольтметры универсальные цифровые В7-40, В7-40/1, В7-40/2, В7-40/3, В7-40/4, В7-40/5. Технические условия
МРВ МП.2687-2017 Вольтметр универсальный цифровой В7-40/1. Методика поверки
Заключение
Вольтметры универсальные цифровые В7-40/1 соответствуют требованиям технических условий Тг2.710.016 ТУ, ГОСТ 22261-94, ГОСТ 12.2.091-2012
Вольтметры соответствуют требованиям технических регламентов Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств», ТР ТС 004/2011 «О безопасности низковольтного оборудования» (регистрационный номер декларации соответствия ЕАЭС № BY/112 11.01. ТР004 003 21922 от 16.05.2017)
Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
220053 г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
