Аспираторы сильфонные АМ-5Е
| Номер в ГРСИ РФ: | РБ 03 09 6208 17 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Категория: | Аспираторы |
| Производитель / заявитель: | ЗАО НПЦ "Горноспасательные технологии", г. Екатеринбург |
|
Описание типа РБ 03 09 6208 17 [2018-06-14]
rb-03-09-6208-17_2018-06-14.pdf
|
Скачать |
Аспираторы сильфонные АМ-5Е (далее - аспиратор) предназначены для отбора и измерения фиксированного объема пробы исследуемой газовой среды через индикаторную трубку с целью определения содержания вредных веществ в воздухе рабочей зоны и в промышленных выбросах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 6208 17 |
| Наименование | Аспираторы сильфонные АМ-5Е |
| Год регистрации | 2017 |
| Номер сертификата | 10879 |
| Дата регистрации | 2017-01-31 |
| Срок действия | 2020-10-30 |
| Получатель сертификата | ЗАО НПЦ "Горноспасательные технологии", г. Екатеринбург, Россия (RU) |
Производитель / Заявитель
ЗАО НПЦ "Горноспасательные технологии"
Адрес: ул. Симская, 1, литер "Б", 620024, г. Екатеринбург
Контакты: (343)2211505
Поверка
| Межповерочный интервал / Периодичность поверки | 6 мес. |
| Методика поверки | Поверка проводится по АМ-5Е.00.000 РЭ (2015 г.). |
| Признание поверки | Первичная при выпуске из производства: ЗАО "ПРОМБЕЗОПАСНОСТЬ", г. Дегтярск Свердловской обл., Россия (аттестат аккредитации - №RA.RU.311616, шифр поверительного клейма - АКП) (НТК № 01-17). |
Поверители
Скачать
|
Описание типа РБ 03 09 6208 17 [2018-06-14]
rb-03-09-6208-17_2018-06-14.pdf
|
Скачать |
Описание типа
Назначение
Аспираторы сильфонные АМ-5Е (далее - аспиратор) предназначены для отбора и измерения фиксированного объема пробы исследуемой газовой среды через индикаторную трубку с целью определения содержания вредных веществ в воздухе рабочей зоны и в промышленных выбросах.
Описание
Принцип действия аспираторов сильфонных АМ-5Е основан на всасывании воздуха за счет раскрытия пружинами предварительно сжатого сильфона и выбросе воздуха из сильфона через клапан при раскрытии пружины.
Конструктивно аспиратор сильфонный АМ-5Е представляет собой сильфонный насос ручного действия. Резиновый сильфон с пружинами обеспечивает ход аспиратора, который ограничивается двумя цепочками. Одна из цепочек присоединяется к винту и втулке, с помощью которых производится настройка аспиратора на требуемый объем всасываемой газовой смеси за один рабочий ход. Другая цепочка соединена с рычагом, конец которого при натяжении цепочки приподнимет клапан и прекращает просасывание анализируемого воздуха через индикаторную трубку.
Аспиратор имеет гнездо для подключения индикаторной трубки и подвеску с отверстиями, которая служит для отламывания запаянных концов индикаторной трубки при ее вскрытии перед проведением измерений содержания вредных веществ в газовых смесях.
По устойчивости к климатическим воздействиям аспираторы соответствуют исполнению УХЛ категории 4.2 по ГОСТ 15150-69.
Аспираторы соответствуют обыкновенному исполнению и группе В4 по ГОСТ Р 52931-2008.
Общий вид аспиратора сильфонного АМ-5Е представлен на рисунке 1.
Место нанесения знака утверждения типа

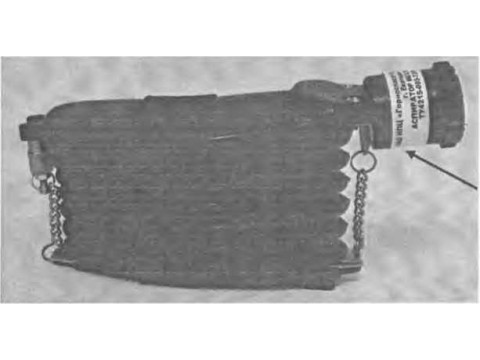

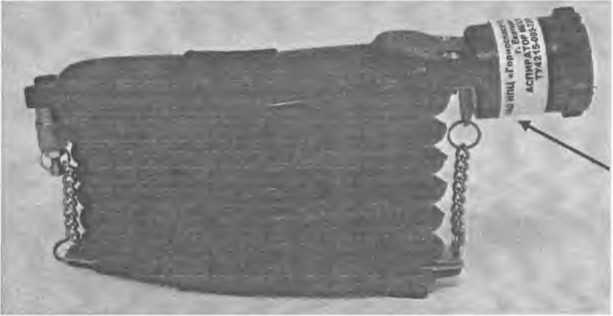

Рисунок 1 - Фото общего вида с указанием места нанесения знака утверждения типа
Технические характеристики
|
Диапазон объема пробы прокачиваемого воздуха за один рабочий ход, см3 |
от 95 до 105 |
|
Пределы допускаемой приведенной погрешности, % |
±5 |
|
Количество каналов измерения |
1 |
|
Герметичность, см3, не более |
2,5 |
|
Время раскрытия, с, не более |
2,5 |
|
Габаритные размеры, мм | |
|
- длина |
155 ±5 |
|
- ширина |
56 ±2 |
|
- высота |
90 ±5 |
|
Масса (с чехлом или кольцом), кг, не более |
0,38 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающего воздуха, °C |
от минус 10 до плюс 50 |
|
- относительная влажность воздуха при 35 °C, %, не более |
98 |
|
- атмосферное давление, кПа |
от 84 до 107 |
|
Средняя наработка на отказ, ч, не менее |
6500 |
|
Средний срок службы, лет, не менее |
6 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и на наклейку на корпусе аспиратора сильфонного АМ-5Е типографским способом.
Комплектность
Таблица 1 - Комплект поставки аспираторов сильфонных АМ-5Е
|
Наименование |
Обозначение |
Количество экземпляров, шт. |
|
Аспиратор сильфонный АМ-5Е |
АМ-5Е.00.000 |
1 |
|
Кольцо |
АМ-5Е.04.000 |
1 |
|
Руководство по эксплуатации с разделом 2.4 «Методика поверки» |
АМ-5Е.00.000 РЭ |
1 |
|
Запасные части: - трубка - фильтр |
АМ-5Е.00.006 АМ-5Е.00.010 |
1 2 |
|
Седло с клапаном в сборе: - седло - клапан |
АМ-5Е.00.013 АМ-5Е.00.018 |
2 2 |
|
Инструмент: - ключ |
АМ-5Е.00.014 |
1 |
Поверка
осуществляется в соответствии с разделом 2.4 «Методика поверки» Руководства по эксплуатации АМ-5Е.00.000 РЭ, утвержденным ФГУП «УНИИМ» в июле 2015 г.
Основные средства поверки:
- рабочий эталон единицы объема в диапазоне значений от 95 до 105 см3. Пределы допускаемой относительной погрешности ± 1,5 %;
- секундомер механический СОСпр-2б-2, класс точности 2.
Сведения о методах измерений
Методика измерений содержится в документе «Аспираторы сильфонные АМ-5Е.
Руководство по эксплуатации».
Нормативные документы
ГОСТ Р 51945-2002 Аспираторы. Общие технические условия.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ТУ 4215-003-72886819-2015 Аспиратор сильфонный АМ-5Е. Технические условия.
