Счетчики электронные оптические перемещающихся объектов УСБ

Назначение

Счетчики электронные оптические перемещающихся объектов УСБ (далее -счетчики) предназначены для подсчета единиц продукции, проходящих по однорядному транспортеру через зону контроля счетчика, накопления, хранения и выдачи по запросу пользователя архивной информации о накопленных значениях, аварийных ситуациях и отключениях питания, имевших место в запрашиваемом периоде, на жидкокристаллический дисплей либо на подключенный компьютер.

Конструкция, электрическая схема и алгоритм работы счетчиков позволяют использовать их для подсчета любых единиц продукции (бутылки любой емкости, из стекла любого цвета, прозрачные, пустые, наполненные, грязные или чистые и т.д.).

Область применения - пищевая, машиностроительная промышленности и другие области деятельности.

Описание

Принцип работы счетчика основан на подсчете количества пересечений оптических инфракрасных каналов датчика объектами подсчета, проезжающими на ленте транспортера через зону контроля датчика.

Конструктивно счетчик состоит из оптического датчика, закрепляемого с помощью кронштейна на транспортере, и блока обработки и индикации (БОИ), который соединяется с датчиком кабелем и закрепляется на стене в удобном для считывания информации месте (кроме УСБ-5/534).

Счетчики выпускают в следующих модификациях:

- УСБ-5/9504 - базовая модификация;

- УСБ-5/534 - конструкция выполнена в виде моноблока, т.е. БОИ смонтирован непосредственно на скобе оптического датчика;

УСБ-5/9202 - конструкция выполнена в виде выносных оптических датчиков, что позволяет формировать зону контроля для объектов с большими габаритными размерами. При комплектации счетчика усиленными ИК-датчиками, размер зоны контроля может достигать 16 метров.

Счетчик имеет функцию самотестирования, которая позволяет ему выдавать сигнал «АВАРИЯ» в случае несанкционированного вмешательства в его работу, а также в случае значительного загрязнения окошек оптического датчика, неправильной установки оптического датчика на транспортере, прямой засветки окошек оптического датчика интенсивным солнечным излучением, выхода одного или всех оптических каналов датчика из строя и др.

Для использования сигнала «АВАРИЯ» счетчика в цепи автоматики транспортера (например, для остановки транспортера при неработоспособности счетчика или для вывода сигнала аварии на внешнюю лампу сигнализации или зуммер) на зажимы датчика выведены нормально замкнутые контакты микроэлектронных реле. При выдаче счетчиком сигнала аварии или пропадании питания счетчика контакты реле размыкаются.

Счетчик может подключаться к внешним устройствам сбора и обработки информации (например, к компьютеру).

Счетчики оснащены встроенным программным обеспечением, которое управляет работой счетчика, отображает результаты, обрабатывает, передает и хранит полученные данные, а также внешним программным обеспечением УСБ-5 УЧЁТ 9.1 и УСБ-5 Архив. Идентификационные данные встроенного программного обеспечения приведены в таблице 1.

Таблица 1

Внешний вид счетчиков приведен на рисунке 1.

Схема с указанием мест нанесения поверительного клейма-наклейки и пломбировки приведена в Приложении А к описанию типа.

в)              ZzW/xX

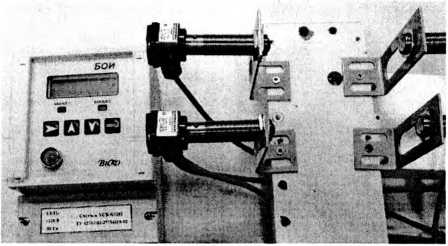

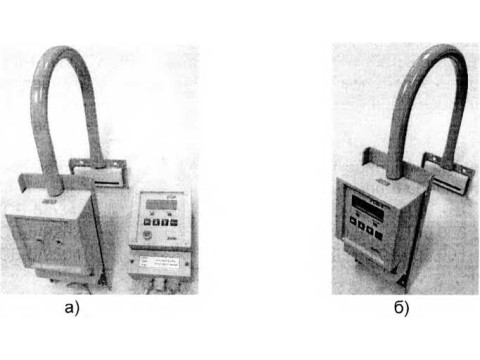

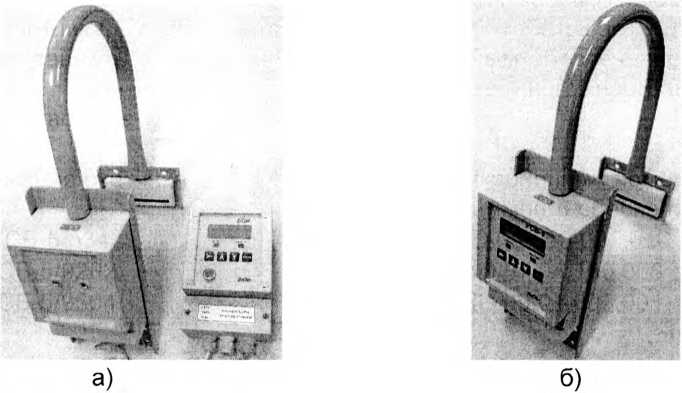

Рисунок 1 - Внешний вид счетчиков электронных оптических перемещающихся объектов УСБ (а - УСБ-5/9504, б - УСБ-5/534, в - УСБ-5/9202)

Лист 9 П|ЛГТПИ S

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные характеристики представлены в таблице 1.

Таблица 1

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.

Комплектность

Комплект поставки счетчика указан в таблице 2. Таблица 2

И f- Mb V А

II                                  I

\ \ * ',0Ч->гев^ / /1

Пинт 3 Пистои 5

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ 4278-002-27754419-02 «Счетчики электронные оптические перемещающихся объектов»;

СТБ 1471-2004 «Счетчики штучной спиртосодержащей продукции. Общие технические требования»;

МП.МН 1222-2003 «Счетчики электронные, электромеханические для учета готовой продукции».

Заключение

Счетчики электронные оптические перемещающихся объектов УСБ соответствуют требованиям ТУ 4278-002-27754419-02, СТБ 1471-2004.

Счетчики электронные оптические перемещающихся объектов УСБ соответствуют требованиям Технических Регламентов Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость          технических          средств»          (регистрационный

№ ЕАЭС N RU fl-RU.PA01.B.27462/19, декларация действительна по 19.02.2024).

Межповерочный интервал: не более 12 месяцев.

Межповерочный интервал в СЗМ в Республике Беларусь: не более 12 месяцев.
