Дозиметры рентгеновского и гамма-излучения ДКС-АТ1121, ДКС-АТ1123 (далее -дозиметры) предназначены для измерений:
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 17 0864 19 |
| Наименование | Дозиметры рентгеновского и гамма-излучения ДКС-АТ1121, ДКС-АТ1123 |
| Год регистрации | 2019 |
| Номер сертификата | 12469 |
| Дата регистрации | 2019-03-26 |
| Срок действия | 2024-03-26 |
| Получатель сертификата | УП "АТОМТЕХ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
УП "АТОМТЕХ"
Адрес: 220005, г. Минск, ул. Гикало, 5
Контакты: (017)270-81-42 / (017)270-29-88, 288-29-88 / E-mail: info@atomtex.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.МН 684-2014 (изменение №1, 2). |
Поверители
Скачать
|
Описание типа РБ 03 17 0864 19 [2014-12-03]
rb-03-17-0864-19_2014-12-03.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 0864 19 [2019-10-30]
rb-03-17-0864-19_2019-10-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 0864 19 [2009-07-29]
rb-03-17-0864-19_2009-07-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 0864 19 [2013-12-02]
rb-03-17-0864-19_2013-12-02.pdf
|
Скачать |
Описание типа
Назначение
Дозиметры рентгеновского и гамма-излучения ДКС-АТ1121, ДКС-АТ1123 (далее -дозиметры) предназначены для измерений:
- мощности амбиентного эквивалента дозы и амбиентного эквивалента дозы непрерывного рентгеновского и гамма-излучения;
- мощности амбиентного эквивалента дозы и амбиентного эквивалента дозы кратковременно действующего непрерывного рентгеновского и гамма-излучения;
- средней мощности амбиентного эквивалента дозы и амбиентного эквивалента дозы импульсного рентгеновского и гамма-излучения (только ДКС-АТ1123).
Кроме того, дозиметры позволяют проводить поиск и обнаружение источников ионизирующего излучения и локальных радиоактивных загрязнений.
Дозиметры относятся к носимым широкодиапазонным средствам измерений и могут эксплуатироваться в лабораторных и полевых условиях.
Дозиметры предназначены для контроля радиационной обстановки;
- на предприятиях и в организациях при обращении с источниками ионизирующего излучения, эксплуатации ядерно-энергетических установок;
- при радиационном мониторинге окружающей среды, территорий и объектов;
- при радиационном контроле инспекционно-досмотровых ускорительных комплексов (только ДКС-АТ1123).
Дозиметры могут применяться в условиях нормальной и аварийной радиационной обстановки.
Описание
Дозиметры представляют собой многофункциональные индикацией показаний и микропроцессорным управлением.
Принцип действия дозиметров основан на использовании метода сцинтилляционной дозиметрии, который заключается в
приборы с цифровой
высокой измерен!
и подсчете импульсов, генерируемых в сцинтилляционном детекторе п регистрируемого рентгеновского и гамма-излучения.
CifekiieTibHoro , накоплении юздействием
Преобразование потоков импульсов в измеряемые величины (мощность дозы и доза) осуществляется автоматически. Алгоритм работы обеспечивает непрерывность процесса измерения, вычисление «скользящих средних» значений и оперативное представление полученной информации на табло, статистическую обработку результатов измерений и оценку статистических флуктуаций в процессе поступления сигналов от детектора, быструю адаптацию к изменениям уровней радиации.
Управление режимами работы дозиметров, выполнение необходимых вычислений, хранение и индикация результатов измерений, возможность изменения пороговых уровней по дозе и мощности дозы, сопряжение с внешними устройствами по интерфейсу RS232 либо USB, проведение самоконтроля основных узлов при включении и постоянная проверка работоспособности в процессе работы осуществляются с помощью микропроцессорного устройства.
Дозиметры осуществляют измерение мощности дозы рентгеновского и гамма-излучения в диапазоне от естественных фоновых уровней до уровней, характерных для тяжелых ядерных аварий.
К дозиметрам могут быть подключены персональный компьютер (ПК), пульт дистанционного управления (ПДУ) и внешнее устройство сигнализации (УС).
Общий вид дозиметров приведен на рисунке 1.

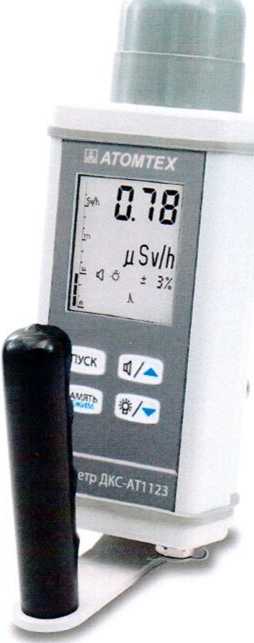

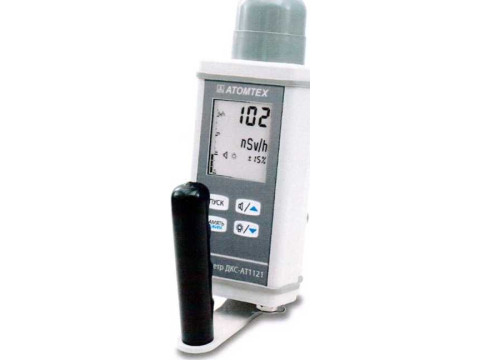

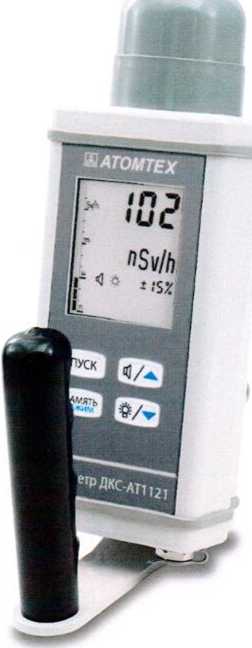

Рисунок 1 - Общий вид дозиметров
Место нанесения знака поверки (клейма-наклейки) приведено на рисунке 2.
Место пломбирования

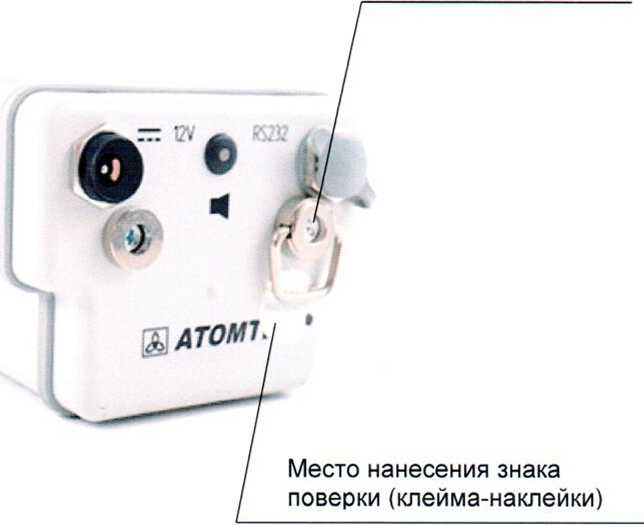

Рисунок 2 - Место нанесения знака поверки (клейма-наклейки)
Программное обеспечение
Программное обеспечение (ПО) дозиметра состоит из встроенного и внешнего (прикладного).
Встроенное ПО устанавливается в энергонезависимую память микроконтроллера в процессе производства. Изменение ПО невозможно без применения специализированного оборудования изготовителя. ПО защищено от непреднамеренных и преднамеренных изменений пломбой на корпусе дозиметра. Встроенное ПО является метрологически значимым.
Прикладное ПО состоит из программ «АТ1121-АТ1123» и «Dose Rate Viewer».
Программа «АТ1121-АТ1123» предназначена для обмена данными между дозиметром и ПК.
Программа «Dose Rate Viewer» предназначена для просмотра, сохранения и настройки журнала событий.
Программы «АТ1121-АТ1123» и «Dose Rate Viewer» не являются метрологически значимыми.
Влияние ПО учтено при нормировании метрологических характеристик.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики | |||
|
ДКС-АТ1121 |
ДКС-АТ1123 | |||
|
Диапазон измерений мощности амбиентного эквивалента дозы непрерывного рентгеновского и гамма-излучения, мкЗв/ч |
от 5-10-2 до 1-Ю7 |
от 5-10’2 до 1-107 | ||
|
Диапазон измерений мощности амбиентного эквивалента дозы кратковременно действующего непрерывного рентгеновского и гамма-излучения (одиночного или серии импульсов длительностью не менее 0,03 с), мкЗв/ч |
от 5 до 1 -107 |
от 5 до 1-107 | ||
|
Диапазон измерений средней мощности амбиентного эквивалента дозы импульсного рентгеновского и гамма-излучения при мощности дозы в импульсе до 1,3 Зв/с и длительности импульса не менее 10 нс, мкЗв/ч |
от 0,1 до 1-107 | |||
|
Диапазон измерений амбиентного эквивалента дозы непрерывного, кратковременно действующего непрерывного и импульсного рентгеновского и гамма-излучения, мкЗв |
от 1-10'4 до 1-108 |
от 1 -104 до 1 -10s | ||
|
Пределы допускаемой основной относительной погрешности при измерении мощности амбиентного эквивалента дозы и амбиентного эквивалента дозы, % |
±15 |
±15 | ||
|
Диапазоны энергий регистрируемого рентгеновского и гамма-излучения, кэВ, для режима измерения: •непрерывного и кратковременно действующего непрерывного излучения •импульсного излучения |
от 15 до 3000 |
от 15 до 3000 от 15 до 10000 | ||
|
Энергетическая зависимость, %, в пределах, в диапазоне энергий: • от 15 до 60 кэВ • от 60 кэВ до 3 МэВ • от 3 до 10 МэВ |
±35 ±25 |
±35 ±25 ±50 | ||
|
Анизотропия в вертикальной и горизонтальной плоскостях, %, не более, в пределах углов: • ±135° для энергии 662 кэВ • ±90° для энергии 59,5 кэВ • ±60° для энергии 22 кэВ |
20 20 20 |
20 20 20 | ||
|
Время измерения мощности амбиентного эквивалента дозы гамма-излучения радионуклида 137Cs при статистической погрешности ±20 %, с, не более, при мощности дозы: • 50 нЗв/ч • 0,3 мкЗв/ч • 2 мкЗв/ч |
60 10 2 |
//< I | ||
X л ’ у //
Лист 4 Листов 7
Продолжение таблицы 1
|
Наименование характеристики |
Значение ха |
эактеристики | ||
|
ДКС-АТ1121 |
ДКС-АТ1123 | |||
|
Время установления рабочего режима, мин, не более |
1 |
1 | ||
|
Время непрерывной работы, ч, не менее: •при автономном питании от полностью заряженного блока аккумуляторов •при подключении к внешнему источнику питания |
24 24 |
12 24 | ||
|
Нестабильность показаний за время непрерывной работы, %, не более |
5 |
5 | ||
|
Пределы допускаемой дополнительной относительной погрешности, %: | ||||
|
•в режиме измерения кратковременно действующего непрерывного рентгеновского и гамма-излучения при минимальной длительности измеряемого импульса г =0,03 с |
±30 |
±30 | ||
|
•при изменении температуры окружающего воздуха в диапазоне от минус 30 °C до плюс 50 °C относительно нормальных условий |
±10 |
±10 | ||
|
•при воздействии относительной влажности воздуха до 95 % при температуре 35 °C и более низких температурах без конденсации влаги |
±10 |
±10 | ||
|
•при воздействии атмосферного давления до 66 кПа |
±5 |
±5 | ||
|
•при воздействии постоянных магнитных полей и (или) переменных полей сетевой частоты напряженностью до 400 А/м |
±10 |
±10 | ||
|
• при изменении напряжения питания относительно номинального значения 230 В или 12 В внешнего источника питания |
±5 |
±5 | ||
|
•при воздействии синусоидальных вибраций в диапазоне частот от 10 до 55 Гц |
±5 |
±5 | ||
|
•при воздействии одиночных механических ударов с пиковым ускорением 50 м/с2 |
±5 |
±5 | ||
|
Нормальные условия применения: •температура окружающего воздуха •относительная влажность воздуха •атмосферное давление •фон гамма-излучения |
от 15 °C до 25 °C от 30 % до 80 % от 86 до 106 кПа не более 0,2 мкЗв/ч | |||
|
Масса, кг, не более: •дозиметр •сетевой адаптер •ПДУ |
0,90 0,15 0,35 | |||
|
Габаритные размеры, мм, не более: •дозиметр • сетевой адаптер •ПДУ |
233х85> 110x8® 175x^5: |
( ] | ||
Знак утверждения типа
Знак утверждения типа наносится на этикетку, расположенную на задней стенке корпуса дозиметра, и на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность
Комплект поставки приведен в таблице 2. Таблица 2
|
Наименование |
Обозначение |
Количество, шт. | ||
|
ДКС-АТ1121 |
ДКС-АТ1123 | |||
|
1 |
Дозиметр рентгеновского |
ТИАЯ.412118.008 |
1 |
— |
|
и гамма-излучения |
ТИАЯ.412118.012 |
— |
1 | |
|
2 |
Программное обеспечение «АТ1121-АТ1123»1>2> |
ТИАЯ.00157-01 |
1 |
1 |
|
3 |
Программное обеспечение «Dose Rate Viewer»1)2) |
ТИАЯ. 00357-01 |
1 |
1 |
|
4 |
Комплект принадлежностей |
ТИАЯ.412914.014 |
1 |
1 |
|
5 |
Комплект принадлежностей ДКС-АТ1121, ДКС-АТ11231) |
ТИАЯ.412918.096 |
1 |
1 |
|
6 |
Комплект упаковок11 |
ТИАЯ.412915.007 |
1 |
1 |
|
7 |
Методика поверки |
МП.МН 684-2014 |
13) |
13) |
|
8 |
Руководство по эксплуатации |
— |
1 |
1 |
1) Поставляется по заказу.
2) Поставляется на внешнем носителе данных.
3) Поставляется в одном экземпляре при отгрузке нескольких дозиметров одному потребителю.
Примечание - При одновременном заказе ПО «АТ1121-АТ1123» и ПО «Dose Rate Viewer» поставляются на одном внешнем носителе данных.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100865348.009-2019 «Дозиметры рентгеновского и гамма-излучения ДКС-АТ1121, ДКС-АТ1123. Технические условия».
СТБ 8065-2016 «Система обеспечения единства измерений Республики Беларусь.
Дозиметры и измерители мощности дозы фотонного излучения. Методика поверки».
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».
ГОСТ 28271-89 «Приборы радиометрические и дозиметрические носимые. Общие технические требования и методы испытаний».
МП.МН 684-2014 «Дозиметры рентгеновского и ДКС-АТ1123. Методика поверки».
гамма-излучения ДКС-АТ1121,
Заключение
Дозиметры рентгеновского и гамма-излучения ДКС-АТ1121, ДКС-АТ1123 соответствуют ТУ BY 100865348.009-2019, ГОСТ 27451-87, ГОСТ 28271-89, ТР ТС 004/2011 и ТР ТС 020/2011 (декларация о соответствии регистрационный номер ЕАЭС № BY/112 11.01. ТР004 003 34072 действительна по 30.05.2024).
Межповерочный интервал: не более 12 месяцев, межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ, г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 1.0025.
