Дозиметры рентгеновского излучения ДКР-АТ1103М
| Номер в ГРСИ РФ: | РБ 03 17 2442 19 |
|---|---|
| Раздел: | Средства измерений ионизирующих излучений [17] |
| Категория: | Дозиметры |
| Производитель / заявитель: | УП "АТОМТЕХ", г. Минск |
Дозиметры рентгеновского излучения ДКР-АТ1103М (далее - дозиметры) предназначены для измерения направленного эквивалента дозы Я'(0,07) и мощности направленного эквивалента дозы Н'(0,07) непрерывного рентгеновского и гамма-излучения, оценки средней скорости счета импульсов, а также для поиска источников непрерывного рентгеновского и гамма-излучения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 17 2442 19 |
| Наименование | Дозиметры рентгеновского излучения ДКР-АТ1103М |
| Год регистрации | 2019 |
| Номер сертификата | 13109 |
| Дата регистрации | 2019-12-26 |
| Срок действия | 2024-12-26 |
| Получатель сертификата | УП "АТОМТЕХ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
УП "АТОМТЕХ"
Адрес: 220005, г. Минск, ул. Гикало, 5
Контакты: (017)270-81-42 / (017)270-29-88, 288-29-88 / E-mail: info@atomtex.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1446-2005 (изменения №1-5). |
Поверители
Скачать
|
Описание типа РБ 03 17 2442 19 [2013-12-02]
rb-03-17-2442-19_2013-12-02.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 2442 19 [2015-04-14]
rb-03-17-2442-19_2015-04-14.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 2442 19 [2020-10-16]
rb-03-17-2442-19_2020-10-16.pdf
|
Скачать |
Описание типа
Назначение
Дозиметры рентгеновского излучения ДКР-АТ1103М (далее - дозиметры) предназначены для измерения направленного эквивалента дозы Я'(0,07) и мощности направленного эквивалента дозы Н'(0,07) непрерывного рентгеновского и гамма-излучения, оценки средней скорости счета импульсов, а также для поиска источников непрерывного рентгеновского и гамма-излучения.
Дозиметры относятся к носимым средствам измерений и могут применяться для дозиметрического контроля персонала, при контроле радиационной обстановки в рабочих помещениях и на территории организации, для определения уровней излучения при разработке, производстве и эксплуатации приборов и установок, являющихся источниками непрерывного низкоэнергетического и среднеэнергетического рентгеновского излучения, досмотровой рентгеновской техники, рентгеновских дефектоскопов, медицинских рентгеновских аппаратов, а также радионуклидных источников низкоэнергетического гамма-излучения.
Описание
Дозиметр конструктивно выполнен в моноблочном исполнении как функционально законченное изделие.
Принцип действия дозиметра основан на использовании высокочувствительного метода сцинтилляционной спектрометрии с применением детектора Nal(TI) 09x2 мм и фотоэлектронного умножителя (ФЭУ).
При измерении мощности дозы использован спектрометрический метод, при котором энергетический диапазон разбит на 256 каналов, сгруппированных в 20 окон.
Преобразование амплитудных распределений импульсов непосредственно в мощность дозы рентгеновского и гамма-излучения осуществляется с помощью корректирующих весовых коэффициентов, значения которых зависят от амплитуды регистрируемых импульсов. Благодаря этому в дозиметре реализуется алгоритмическая коррекция энергетической зависимости.
Алгоритм работы обеспечивает непрерывность процесса измерения, вычисление средних значений и оперативное представление получаемой информации на табло, статистическую обработку результатов измерений и оценку статистических флуктуаций в темпе поступления сигналов от детектора, быструю адаптацию к изменению уровней радиации.
Для повышения стабильности измерений в дозиметре применена система светодиодной стабилизации измерительного тракта, которая обеспечивает проверку работоспособности дозиметра в процессе работы.
При работе в автономном режиме питание дозиметра осуществляется от встроенного блока аккумуляторов (БА), для заряда которого в дозиметре имеется автоматическое зарядное устройство.
Внешний вид дозиметра приведен на рисунке 1.

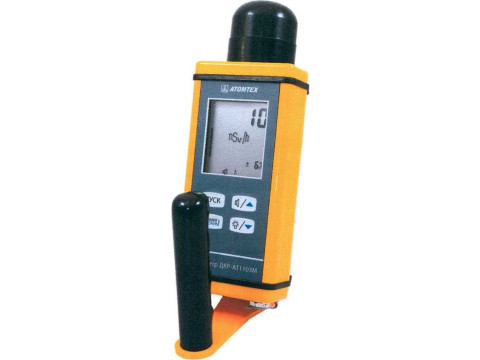

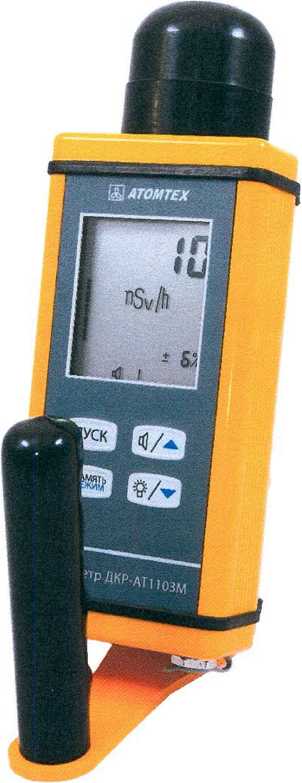

Рисунок 1 - Внешний вид дозиметра
Место нанесения знака поверки (клейма-наклейки) на дозиметр приведено на рисунке 2.

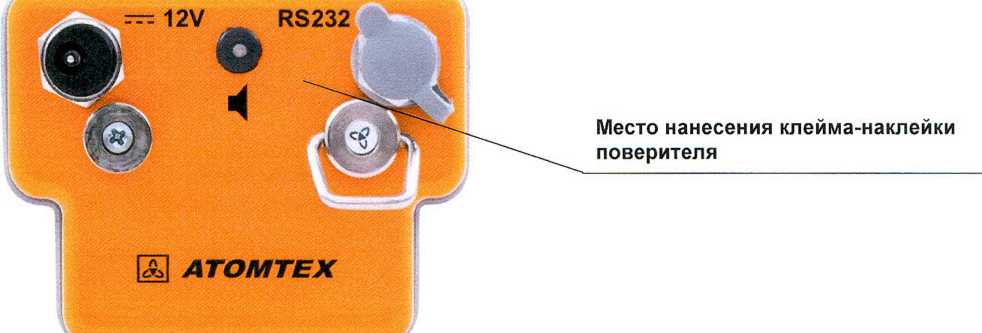

Рисунок 2 - Место нанесения знака поверки (клейма-наклейки) на дозиметр
Программное обеспечение
Программное обеспечение (ПО) дозиметра состоит из встроенного и внешнего (прикладного).
Встроенное ПО дозиметра позволяет осуществлять управление режимами работы, выполнение необходимых вычислений, визуализацию результатов измерений, изменение пороговых уровней по дозе и мощности дозы, проведение самоконтроля основных узлов и постоянную проверку работоспособности в процессе работы, сопряжение с внешними устройствами по интерфейсу типа RS232. Встроенное ПО размещается в энергонезависимой части памяти микропроцессора, запись которой осуществляется в процессе производства и не подлежит дальнейшему изменению. Доступа к цифровому идентификатору нет.
Прикладное ПО «ATexch» предназначено для обмена данными с персональным компьютером (ПК), позволяет считывать данные из дозиметра и записной книжки дозиметра, считывать из дозиметра и записывать в дозиметр параметры, автоматически сохранять полученные данные на ПК.
Разделение ПО с выделением метрологически значимой части не предусмотрено. К метрологически значимой части относится всё ПО дозиметра.
Идентификационные данные прикладного ПО приведены в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
“ATexch” |
ATexch.exe |
1.1.6.107 l.x.y.z 1) |
Ь78Ь4712е5ее7Ь377 98eee83d6d 10923 2> |
MD5 |
|
1) х, у, z - составная часть версии ПО (метрологически незначимая часть); х, у принимаются равными от 0 до 9, z - от 1 до 999. 2) Контрольная сумма относится к указанной версии ПО. | ||||
|
Примечание - Идентификационные данные версии ПО l.x.y.z вносятся в раздел «Свидетельство о приёмке» руководства по эксплуатации и в протокол поверки. | ||||
Расчёт контрольной суммы проводится стандартными средствами, натфЩ|ё^&^ Total Commander, Double Commander. // \
| ; Государственный реестр] JI Д Средств измерений / Лист ЖМСТОВ£ffipycb/
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 2
|
Характеристика |
Значение |
|
Диапазон измерений мощности направленного эквивалента дозы рентгеновского и гамма-излучения Н'(0,07) |
от 50 нЗв/ч до 100 мкЗв/ч |
|
Диапазон измерений направленного эквивалента дозы рентгеновского и гамма-излучения Я'(0,07) |
от 50 нЗв до 5 мЗв |
|
Пределы допускаемой основной относительной погрешности при измерении направленного эквивалента дозы и мощности дозы |
±15 % |
|
Поддиапазоны энергии регистрируемого рентгеновского и гамма-излучений |
от 5 до 25 кэВ от 20 до 160 кэВ |
|
Энергетическая зависимость дозиметра при измерении мощности дозы относительно энергии 59,5 кэВ (241Ат), в пределах: - в диапазоне энергий от 5 до 60 кэВ - в диапазоне энергий от 60 до 160 кэВ |
±35 % ±30 % |
|
Средняя скорость счета импульсов в диапазоне энергий регистрируемого излучения от 5 до 160 кэВ |
от 0,01 до 4-104 с-1 |
|
Время установления рабочего режима, не более |
5 мин |
|
Время непрерывной работы при автономном питании от полностью заряженного встроенного блока аккумуляторов, не менее |
24 ч |
|
Нестабильность показаний за время непрерывной работы, не более |
5 % |
|
Пределы допускаемых дополнительных относительных погрешностей при измерении мощности дозы и дозы: - при изменении температуры окружающего воздуха от 0 °C до плюс 40 °C относительно нормальных условий; - при воздействии относительной влажности воздуха до 90 % при температуре 35 °C и более низких температурах без конденсации влаги; - при воздействии постоянных магнитных полей и переменных полей сетевой частоты напряженностью до 400 А/м; - при воздействии синусоидальных вибраций в диапазоне частот от 5 до 35 Гц; - при воздействии одиночных механических ударов с пиковым ускорением 50 м/с2 |
±10 % ±5 % ±10 % ±5 % ±5 % |
|
Масса, кг, не более: - дозиметр - сетевой адаптер |
0,9 0,1 |
|
Габаритные размеры, мм, не более: - дозиметр - сетевой адаптер |
233x85x67 85x45x70 |
л®
I Государственный реестр] JI I средств измерений / 1\ \ Республики Беларусь / п гХДля документов/
Л и ст 4 Л ирто в & /
Знак утверждения типа
Знак утверждения типа наносится на этикетку, расположенную на задней стенке корпуса дозиметра, и на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность
Комплект поставки дозиметра приведен в таблице 3.
Таблица 3
|
Наименование, тип |
Обозначение |
Количество |
Примечание |
|
1 Дозиметр рентгеновского излучения ДКР-АТ110ЗМ |
ТИАЯ.412159.016 |
1 | |
|
2 Комплект принадлежностей: |
ТИАЯ.412914.053 |
1 | |
|
- ручка |
ТИАЯ.301156.004-02 |
1 | |
|
- ремень |
ТИАЯ.301547.001 |
1 | |
|
- кабель |
ТИАЯ.685621.003 |
1 |
Для подключения дозиметра к источнику +12 В |
|
- адаптер сетевой SA110C-12GS-I |
1 | ||
|
- чехол |
1 | ||
|
3 Комплект принадлежностей для подключения к ПК |
ТИАЯ.412914.047 |
1 |
По заказу |
|
4 Комплект принадлежностей для подключения к USB-порту |
ТИАЯ.412918.068 |
1 |
По заказу |
|
5 Комплект принадлежностей для работы с телескопической штангой |
ТИАЯ.412918.063 |
1 |
По заказу |
|
6 Методика поверки |
МРБ МП.1446-2005 |
1* | |
|
7 Руководство по эксплуатации |
ТИАЯ.412159.016 РЭ |
1 | |
|
8 Упаковка |
1 | ||
|
* Поставляется в одном экземпляре при отгрузке нескольких дозиметров одному потребителю. | |||
|
Примечания 1 Комплект принадлежностей может поставляться полностью или отдельные его составляющие. 2 Допускается замена сетевого адаптера SA110C-12GS-I на другой сетевой адаптер с аналогичными техническими характеристиками. | |||
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100865348.015-2005 «Дозиметр рентгеновского излучения ДКР-АТ1103М. Технические условия».
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».
ГОСТ 28271-89 «Приборы радиометрические и дозиметрические носимые. Общие технические требования и методы испытаний».
МРБ МП.1446-2005 «Дозиметр рентгеновского излучения ДКР-АТ1103М. Методика поверки».
Заключение
Дозиметры рентгеновского излучения ДКР-АТ1103М соответствуют требованиям ГОСТ 27451-87, ГОСТ 28271-89, ТУ BY 100865348.015-2005, ТР ТС 004/2011 и ТР ТС 020/2011 (декларация о соответствии регистрационный номер ЕАЭС № BY/112 11.01. ТР004 003 39523 действительна по 18.02.2025).
Межповерочный интервал: не более 12 месяцев, межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ, г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 1.0025.
