Дозиметры рентгеновского излучения клинические ДРК (далее - дозиметры) в зависимости от модификации предназначены для:
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 17 5789 19 |
| Наименование | Дозиметры рентгеновского излучения клинические ДРК |
| Год регистрации | 2019 |
| Номер сертификата | 13138 |
| Дата регистрации | 2019-12-26 |
| Срок действия | 2024-03-15 |
| Получатель сертификата | ООО НПП "Доза", г. Москва, Зеленоград, Российская Федерация (RU) |
Производитель / Заявитель
ООО НПП "Доза"
Адрес: 124460, г. Москва, а/я 50
Контакты: тел.: (495) 777-84-85 / факс (495) 742-50-84 / info@doza.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически обеспечены в Республике Беларусь только при измерении кермы и мощности кермы. |
| Методика поверки | Поверка проводится по р.4 ФВКМ.412113.053 РЭ (2013 г.). |
| Признание поверки | Первичная при выпуске из производства: ООО НПП "Доза" (аттестат аккредитации - №RA.RU.311682, шифр поверительного клейма - ВАГ)(НТК №08-15). Периодическая ООО НПП "Доза" (аттестат аккредитации - №RA.RU.311682, шифр поверительного клейма - ВАГ)(НТК №13-19). |
Поверители
Скачать
|
Описание типа РБ 03 17 5789 19 [2020-04-13]
rb-03-17-5789-19_2020-04-13.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 5789 19 [2015-10-27]
rb-03-17-5789-19_2015-10-27.pdf
|
Скачать |
Описание типа
Назначение
Дозиметры рентгеновского излучения клинические ДРК (далее - дозиметры) в зависимости от модификации предназначены для:
- измерений произведения кермы (поглощенной дозы)1 в воздухе на площадь сечения пучка рентгеновского излучения (далее - произведение кермы в воздухе на площадь) при использовании дозиметров ДРК-1, ДРК-1Э, ДРК-1М Абрис, ДРК-1М с пультами измерительными ДРК-1 М-ЭОЗ, ДРК-1М-Э04, ДРК-1 М-Э05. ДРК-1М-Э06. ДРК-1М-Э07. ДРК-1М-Э07-БИ:
- измерений произведения мощности кермы (поглощенной дозы) в воздухе на площадь (далее - произведение мощности кермы в воздухе на площадь) при использовании дозиметров ДРК-1Э и ДРК-1 М. оснащенных пультами измерительными ДРК-1М-Э06. ДРК-1М-Э07, ДРК-1М-Э07-БИ;
- измерений произведения кермы (поглощенной дозы) в воздухе по длине (далее произведение кермы в воздухе по длине) при использовании дозиметров ДРК-1 М-КТ;
- измерении кермы (поглощенной дозы) в воздухе (ДРК-1М с пультом измерительным ДРК-1М-Э07 или ДРК-1М-Э07-БИ);
- измерений мощности кермы (поглощенной дозы) в воздухе при использовании дозиметров ДРК-1 М с пультом измерительным ДРК-1М-Э07 или ДРК-1М-Э07-БИ.
Описание
Конструктивно дозиметр состоит из камеры ионизационной, пульта измерительного и кабеля соединительного. В комплект поставки по заказу могут быть включены: блок питания, пульт управления, адаптер.
Дозиметры выпускаются в следующих модификациях.
ДРК-1 ФВКМ.412113.017 в составе:
■ камеры ионизационной (из перечня): ДРК-1-К01, ДРК-1-К02, ДРК-1 М-К 10. ДРК-1 М-К 12;
• пульта управления ДРК-1;
■ кабеля соединительного ФВКМ.685631.207.
► возможны следующие варианты исполнения дозиметров ДРК-1:
- основное исполнение - камера ионизационная ДРК-1-К01. пульт управления ДРК-1, кабель соединительный;
- исполнение 01 - камера ионизационная ДРК-1-К01 (2 шт.), пульт управления ДРК-1. кабель соединительный (2 шт.);
- исполнение 02 - камера ионизационная ДРК-1-К02. пульт управления ДРК-1. кабель соединительный;
- исполнение 03 - камера ионизационная ДРК-1-К02 (2 шт ), пульт управления ДРК-1. кабель соединительный (2 шт.);
- исполнение 04 - камера ионизационная ДРК-1 М-К 12. пульт управления ДРК-1;
- исполнение 05 - камера ионизационная ДРК-1 М-К 10. пулы управления ДРК-1.
ДРК-1 М ФВКМ.412113.037 в составе:
• камеры ионизационной (из перечня): ДРК-1 М-К01, ДРК-1М-К02. ДРК-1 М-К04. ДРК-1М-К05. ДРК-1М-К09. ДРК-1 М-К 10. ДРК-1 М-К 12. ДРК-1 М-К 19, ДРК-1М-К20;
• пульта измерительного (из перечня): ДРК-1М-Э03. ДРК-1М-Э04, ДРК-1М-Э05, ДРК-1М-Э06;
■ или: модуля измерительного ДРК-1М-К05-Э06 ФВКМ.418267.001 (пульт измерительный ДРК-1 М-Э06 с камерой ДРК-1 М-К05 образуют неразъемную сборочную единицу).
* или: модуля измерительного ДРК-1 М-К20-Э07 ФВКМ.418267.002 (пульт измерительный ДРК-1 М-Э07 с камерой ДРК-1 М-К20 образует неразъемную сборочную единицу)
■ или: модуля измерительного ДРК-1 М-К20-Э07-БИ ФВКМ.418267.014 (пулы измерительный ДРК-1 М-Э07-БИ с камерой ДРК-1 М-К20 образует неразъемную сборочную единицу).
► Дополнительно может комплектоваться адаптером USB/RS485 ДРК-1 М-П08. пультом управления ДРК-1М-П02 или ДРК- 1М-П02-М, кабелями, кронштейнами для крепления пульта измерительного.
ДРК-1М Абрис ФВКМ.412113.020 в составе:
■ камеры ионизационной ДРК-1 М-К02-А;
• пульта измерительного ДРК-1М-Э01 -А:
• адаптера ДРК-1 М-ГЮ1;
• комплекта кабелей.
ДРК-1 М-КТ ФВКМ.412113.058 в составе:
• КТ- камеры прутковой ДРК-1М-К11;
■ пульта измерительного ДРК-1 М-911. Дополнительно может комплектоваться пультом управления ДРК-1 М-П02-М;
• блока питания MES3OA-3PIJ;
- адаптера USB/RS485 ДРК-1М-Г108;
• комплекта кабелей.
ДРК-1Э ФВКМ.412113.057 в составе:
• камеры ионизационной ДРК-1Э-К01;
• пульта измерительного ДРК-1Э-Э01. Дополнительно может комплектоваться пультом управления ДРК-1М-П02 или ДРК-1М-П02-М;
• блока питания MES30A-3P1J;
• адаптера USB 'RS485 ДРК-1М-П08;
• комплекта кабелей.
Принцип работы дозиметров основан на измерении заряда, возникающего в камере под действием ионизирующего излучения. Величина заряда, прошедшего за время облучения через ионизационную камеру, пропорциональна произведению кермы в воздухе на площадь. Измерение кермы в воздухе (измерительными пультами ДРК-1М-Э07 или ДРК- 1М-Э07-БИ) осуществляется путем измерения заряда, снимаемого с выделенного электрода известной площади, заведомо меньшей площади сечения пучка рентгеновского излучения. Для измерения заряда служит специализированный электрометрический преобразователь, входящий в состав пульта измерительного. Контроль за состоянием технических средств дозиметров и управление специализированным аналоговым блоком обработки сигналов дозиметра осуществляет микропроцессор. Кроме этого, микропроцессор преобразует данные для отображения их на индикаторе пульта измерительного.
Дозиметры применяются в медицинских учреждениях на рентгеновских аппаратах российского и зарубежного производства: рентгенодиагностических, флюорографических, хирургических, ангиографических, передвижных, палатных, стоматологических, маммографических, типа С-дуга при проведении компьютерной томографии; а также в организациях, аккредитованных на право проведения контроля эксплуатационных параметров в установленном порядке.
После аттестации в качестве рабочего эталона дозиметр ДРК-19 может проведения поверки рабочих дозиметров.
Дозиметры ДРК могут быть использованы для:
- контроля стабильности работы рентгеновских аппаратов в процессе их эксплуатации:
- определения радиационного выхода рентгеновского аппарата в соответствии с методическими рекомендациями;
- для определения расчетным путем эффективной дозы, получаемой пациентом при рентгенологических процедурах с использованием соответствующих методик, аттестованных в устав о влеином порядке;
- для последующего расчета томографического индекса дозы CTD1 (с использованием фантома CTDI) для вычисления эффективной дозы, получаемой пациентом, и расчета показателя дозы компьютерного томографа (11ДКТ) по ГОСТ Р МЭК 61223-2-6.
Дозиметры ДРК имеют возможность установки порогов сигнализации превышения контрольных уровнен мощности кермы (поглощенной дозы) в воздухе, которые задаются на пульте управления ДРК-1М-П02-М.
Степень защиты, обеспечиваемая оболочками от проникновения твердых предметов и воды IP40 по ГОСТ 14254-96.

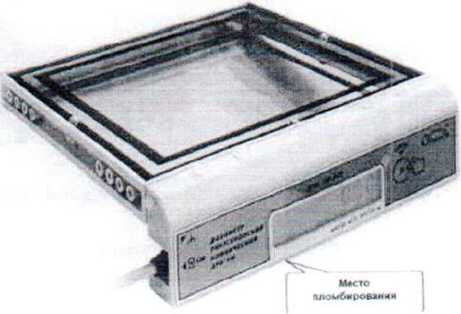

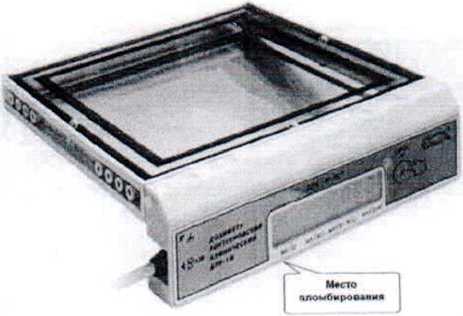

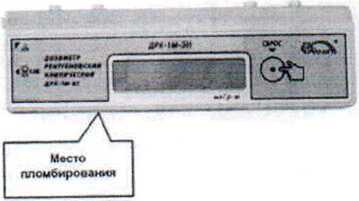

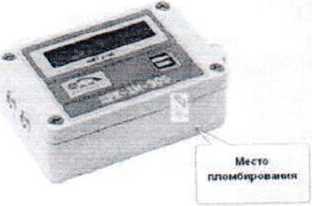

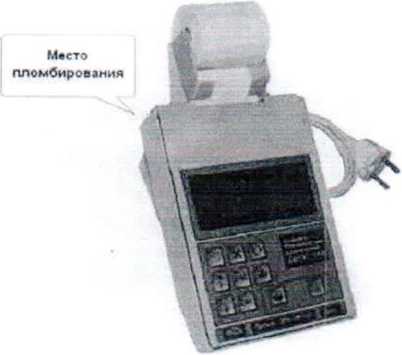

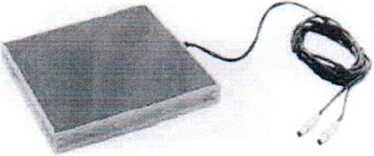

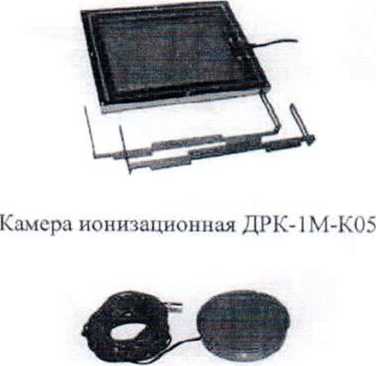

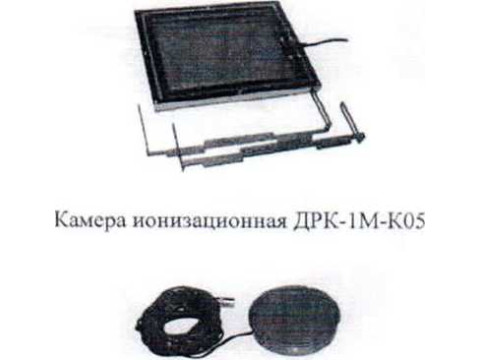

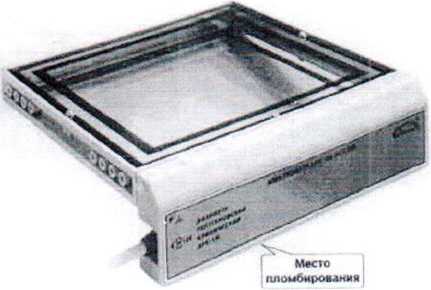

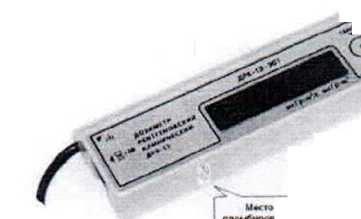

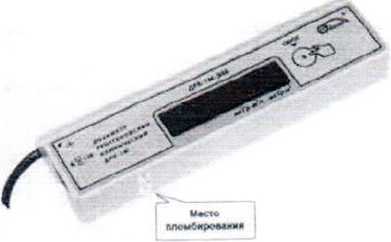

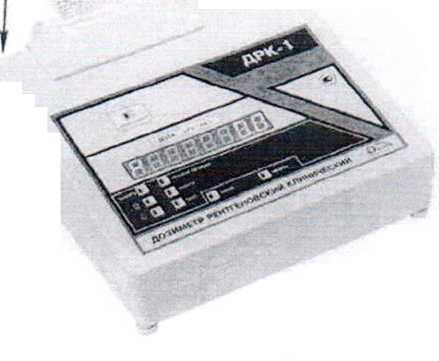

Внешний вид дозиметров ДРК и схемы пломбировки приведены на рисунках 1.2, 3 и 4.
Камера ионизационная ДРК-1-КО 1
Камера ионизационная ДРК-1-К02
Камера ионизационная ДРК-1 М-К01
Камера ионизационная ДРК-1М-К02
Камера ионизационная ДРК-1М-К02-А
Камера ионизационная ДРК-1М-К04
Рисунок 1
Камера ионизационная ДРК-1М-К09
Камера ионизационная ДРК-1М-КIО
КТ-камера ДРК-1 М-К 11
Камера ионизационная ДРК-1 М-К 12
Камера ионизационная ДРК-1 М-К 19
Пульт управления ДРК-1 М-1102
Камера ионизационная ДРК-1Э-К01
Рисунок 2
|
Места пломбирования '■'z'" ’^F” Пульт управления ДРК-1 I Месте пмыбмреамм Пульт измерительный ДРК-1Э-Э01 йяйМК Место пломбмроеметя Пульт измерительный ДРК-1М-Э03 Рисунок 3 |
Лист 5 Всего листов 17 Моего пломбирования < . Q ши * ■ — ; » са Пульт управления ДРК-1М-П02-М Л <V>r Z ' Z О ^MFSTi* о” М»<лм ***'*£*Л Пульт измерительный ДРК-1М-Э01-А & =• Е525> *< " Место 1ТПОМб*фОв4МИЯ Пулы измерительный ДРК-1М-Э04 /^Гг^\ // /'■' 1 г ' \ V А 1 Р \ ^Хх/ г 1 vA ■**£<' х / / V.®X У /] |
Пульт измерительный ДРК-1М-Э06
Пульт измерительный ДРК-1М-Э05
Модуль измерительный ДРК-1М-К05-Э06
Пульт измерительный ДРК-1М-Э11
Модуль измерительный ДРК-1М-К2О-ЭО7
Рисунок 4
Модуль измерительный ДРК-1М-К20-Э07-БИ
К
Программное обеспечение
Программное обеспечение (ПО) представляет собой встроенное ПО. записанное в постоянное запоминающее устройство.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ГК) |
Номер версии (идентификационный номер) IIO |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО | ||
|
ДРК-1 |
ДРК-1 |
dur.035.07 |
Отсутствует |
Отсутствует | ||
|
ДРК-1М |
ДРК-1М |
dur.O35.27 |
Отсутствует |
Отсутствует | ||
|
ДРК-1 М-П02 |
ДРК-1М-П02 |
dur.O35.17 |
Отсутствует |
Отсутствует | ||
|
ПО ДРК-1 (версия номер dur.O35.O7) используется в пульте управления ДРК-1. ПО ДРК-1 М (версия номер dur.035.27) используется в измерительных пультах ДРК-1М-303, ДРК-1М-304, ДРК-1М-Э05, ДРК-1М-Э06. ДРК-1М-Э07, ДРК-1 М-Э07-Ы1. ДРК-1М-Э11. ДРК-1 М-301 - А. Д РК-1Э-Э01. ПО ДРК-1М-П02 (версия номер dur.035.17) используется в пультах управления ДРК-1М-П02, ДРК-1М-П02-М. | ||||||
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Технические характеристики
Метрологические и технические характеристики приведены в таблицах 2-5.
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Рабочий диапазон анодных напряжений рентгеновского излучателя. кВ, для модификаций: - ДРК-1 (для всех вариантов исполнения) - ДРК-1М (для всех вариантов исполнения) - ДРК-1 М Абрис - ДРК-1 М-КТ - ДРК-13 |
от 30 до 200 от 20 до 200 от 20 до 200 от 50 до 200 от 20 до 200 |
|
Диапазон измерений произведения кермы (поглощенной дозы) в воздухе на площадь, мкГр-м2, для модификаций: - ДРК-1 (для всех вариантов исполнения) - ДРК-1М (для всех вариантов исполнения) - ДРК-1М Абрис -ДРК-13 |
от 1,0 до 104 от 0,1 до 109 от 0,1 до 10ч от 0,08 до 109 |
|
Пределы допускаемой основной относительной погрешности измерений произведения кермы в воздухе на площадь, %: - ДРК-1, ДРК-1 М. ДРК-1М Абрис -ДРК-13 |
± 15 ± 5 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений произведения кермы в воздухе по длине для дозиметров ДРК-1М-КТ, мкГрм |
от 0.5 до 10ч |
|
Пределы допускаемой основной относительной погрешности измерений произведения кермы в воздухе по длине для дозиметров ДРК-1М-КТ. %: - в диапазоне от 0,5 до 10 мкГр-м - в диапазоне от 10 до 109 мк! р м |
±25 ± 15 |
|
Диапазон измерений произведения мощности кермы в воздухе на площадь для дозиметров ДРК-1 Э и ДРК-1 М, оснащенных пультами измерительными ДРК-1 М-Э06, ДРК-1 М-Э07 и ДРК-1 М-Э07-БИ, мкГ р-м2/с____________________________________________________________ Пределы допускаемой основной относительной погрешности измерений произведения мощности кермы в воздухе на площадь для дозиметров, %, для модификаций: - ДРК-1 М, оснащенных пультами измерительными ДРК-1 М-Э06, ДРК-1М-Э07 и ДРК-1М-Э07-БИ - ДРК-1 Э |
от 0.6 до 6 104 ± 15 ±5 |
|
Диапазон измерений мощности кермы в воздухе для дозиметров ДРК-1М в комплекте с ДРК-1М-К20-Э07 и ДРК-1М-К20-Э07-БИ, мкГр/с |
от 30 до 9 105 |
|
Пределы допускаемой основной относительной погрешности измерений мощности кермы в воздухе для дозиметров ДРК-1М в комплекте с ДРК-1М-К20-Э07 и ДРК-1М-К20-Э07-БИ, % |
± 15 |
|
Диапазон измерений кермы в воздухе для дозиметров ДРК-1М в комплекте с ДРК-1 М-К20-Э07 и ДРК-1 М-К2О-ЭО7-БИ, мкГр |
от 30 до 9.99 10" |
|
Пределы допускаемой основной относительной погрешности измерений кермы в воздухе для дозиметров ДРК-1М в комплекте с ДРК-1 М-К20-Э07 и ДРК-1 М-К20-Э07-БИ. % |
± 15 |
|
Энергетическая зависимость КТ-камеры ДРК-1 M-KI1 относительно анодного напряжения 70 кВ. %: - в диапазоне анодных напряжений от 100 до 150 кВ - в диапазоне анодных напряжений от 50 до 100 кВ и от 150 до 200 кВ. от типовой зависимости (приложение В к ТУ 9441-109- 31867313-2012) |
±5 ±2 |
|
Энергетическая зависимость ионизационных камер ДРК-1-К01. ДРК-1-К02. ДРК-1 М-К01, ДРК-1М-К02. ДРК-1М-К02-А, ДРК-1М-К02-А, ДРК-1М-К04, ДРК-1М-К05. ДРК-1М-К19. ДРК-1М-К20, ДРК-1Э-К01. ДРК-1М-К09, ДРК-1 М-К 10. ДРК-1 М-К 12 относительно анодного напряжения 70 кВ. %: - в диапазоне анодных напряжений от 50 до 150 кВ - в диапазоне анодных напряжений от 20 до 50 и от 150 до 200 кВ. от типовой зависимости (Приложение В к ТУ 9441-109-31867313-2012) |
± 8 ±3 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение характеристики |
|
Зависимость чувствительности КТ-камеры ДРК-1 M-KI1 от угла падения излучения ± 180° в плоскости, перпендикулярной осн детектора, %, не более |
± 3 |
|
Пространственная неоднородность чувствительности КТ-камеры ДРК-1М-К11 по длине, %, не более |
±3 |
|
Прозрачность ионизационных камер для видимого света в соответствии с ГОСР Р МЭК 60580, %, не менее, для модификаций: - ДРК-1-К01 - ДРК-1М-К01 -ДРК-1М-К05 -ДРК-1М-К19 -ДРК-1М-К20 |
70 70 70 70 70 |
|
Напряжение постоянного тока отрицательной полярности на ионизационных камерах, В |
от 200 до 600 |
|
Изменение показаний в отсутствие излучения, нс более, для модификаций: - ДРК-1 (для всех вариантов исполнения), мкГр м* за 1 ч - ДРК-1 М (для всех вариантов исполнения). ДРК-1 М Абрис. мкГрм* за 1 ч - ДРК-1 М-КТ, мкГрм за 1 мин - ДРК-1Э, мкГр м2 за 1 ч |
0,1 0.01 0.025 0.01 |
|
Время запаздывания получения информации, с, не более |
5 |
|
Время установления рабочего режима, мин. не более, для модификаций: -ДРК-1, ДРК-1 Э - ДРК-1М, ДРК-1М Абрис. ДРК-1 М-КТ |
15 10 |
|
Время непрерывной работы, ч, не менее |
24 |
|
Электропитание, для модификаций: - ДРК-1 от однофазной сеги переменного тока напряжением. В частотой, Гц - ДРК-1М, ДРК-1М Абрис, ДРК-1М-КТ, ДРК-1Э от источника постоянного тока напряжением, В |
220±22 50±0,5 12±1,2 |
|
Пределы дополнительной относительной погрешности измерений произведения кермы в воздухе на площадь или кермы в воздухе по длине при отклонении напряжения или частоты питания от номинального значения, % |
±2 |
|
Потребляемая мощность, В А, не более, для модификаций: -ДРК-1 - ДРК-1М Абрис - ДРК-1 М. ДРК-1 М-КТ, ДРК-1Э |
50 15 10 |
Окончание таблицы 2
|
Наименование характеристики |
Значение характеристики |
|
Нормальные условия применения: - температура окружающего воздуха. °C - относительная влажность воздуха при температуре воздуха 25 С. “о - атмосферное давление. кПа |
от 15 до 25 от 30 до 75 от 80 до 106.0 |
|
Рабочие условия эксплуатации: -температура окружающей среды, °C. для модификаций: -ДРК-1,ДРК-1М Абрис - ДРК-1М. ДРК-1М-КТ -ДРК-1Э относительная влажность воздуха, при температуре воздуха 25°С. % атмосферное давление. кПа |
от 10 до 35 от 5 до 45 от 15 до 25 до 80 от 80,0 до 106.0 |
|
Пределы дополнительной относительной погрешности измерений произведения кермы (мощности кермы) в воздухе на площадь или кермы в воздухе по длине в рабочем диапазоне температур, % *) |
±3 |
|
Пределы дополнительной относительной погрешности измерений произведения кермы (мощности кермы) в воздухе на площадь или кермы в воздухе по длине в рабочем диапазоне относительной влажности окружающего воздуха, % ♦) |
±3 |
|
Пределы дополнительной погрешности измерений произведения кермы (мощности кермы) в воздухе на площадь или кермы в воздухе по длине в рабочем диапазоне атмосферного давления. % *) |
±2 |
|
Прочность к воздействию предельных температур окружающего воздуха в транспортной таре |
от минус 25 до 50 °C |
|
Прочность к воздействию повышенной относительной влажности окружающего воздуха в транспортной таре |
до 80 % при 35 °C |
|
Прочносгь к воздействию синусоидальных вибраций в транспортной таре | |
|
Средняя наработка на отказ, ч. не менее |
5000 |
|
Средний срок службы, лет, не менее |
8 |
|
Примечание - Все точностные характеристики приведены для излучения RQR 9 IEC 61267 (для ДРК-1М-КТ) и RQR 5 IEC 61267 (остальные) с учетом коэффициента рекомбинации. | |
|
*) - с учетом введения иоправочны х коэффи цие нто в | |
Значения чувствительности ионизационных камер приведены в таблице 3.
Таблица 3
|
Обозначение |
Краткое наименование ионизационной камеры |
Чувствительность. пКл/мкГр м’. не менее |
|
ФВКМ.418264.004 |
ДРК-1-К01 |
1000 |
|
ФВКМ.418221.008 |
ДРК-1-К02 |
1000 |
|
ФВКМ.418264.006 |
ДРК-1М-К01 |
1000 |
|
ФВКМ.418221.002 |
ДРК-1М-К02 |
1000 |
|
ФВКМ.418221.002-01 |
ДРК-1М-К02-А |
100^ Z |
|
ФВКМ.418221.002-03 |
ДРК-1М-К02-А |
Окончание таблицы 3
|
Обозначение |
Краткое наименование ионизационной камеры |
Чувствительность, пКл/мкГр м", не менее |
|
ФВКМ.418221.003 |
ДРК-1М-К04 |
1000 |
|
ФВКМ.418264.012 |
ДРК-1М-К05 |
1000 |
|
ФВКМ.418221.009 |
ДРК-1М-К09 |
10000 |
|
ФВКМ.418221.010 |
ДРК-1М-К10 |
800 |
|
ФВКМ.418221.012 |
ДРК-1М-К12 |
10000 |
|
ФВКМ.418264.019 |
ДРК-1М-К19 |
1000 |
|
ФВКМ.418264.020 |
ДРК-1Э-К01 |
1000 |
|
ФВКМ.418264.022 |
ДРК-1М-К20 |
1000 |
Значения эквивалентной фильтрации (анодное напряжение 70 кВ) ионизационных камер приведены в таблице 4.
Таблица 4
|
Обозначение |
Краткое наименование ионизационной камеры |
Эквивалентная фильтрация, мм А1, не более |
|
ФВКМ.418264.004 |
ДРК-1-К01 |
0,5 |
|
ФВКМ.418221.008 |
ДРК-1-К02 |
0.5 |
|
ФВКМ.418264.006 |
ДРК-1М-К01 |
0,5 |
|
ФВКМ.418221.002 ФВКМ.418221.002-01 ФВКМ.418221.002-03 |
ДРК-1М-К02 ДРК-1М-К02-А ДРК-1М-К02-А |
0,5 |
|
ФВКМ.418221.003 |
ДРК-1М-К04 |
0.5 |
|
ФВКМ.418264.012 |
ДРК-1М-К05 |
0,5 |
|
ФВКМ.418221.009 |
ДРК-1М-К09 |
1,5 |
|
ФВКМ.418221.010 |
ДРК-1М-К10 |
0,8 |
|
ФВКМ.418221.012 |
ДРК-1М-К12 |
0,5 |
|
ФВКМ.418264.019 |
ДРК-1М-К19 |
0,5 |
|
ФВКМ.418264.020 |
ДРК-1Э-К01 |
0,5 |
|
ФВКМ.418264.022 |
ДРК-1М-К20 |
0,5 |
Габаритные размеры и масса составных частей дозиметров приведены в таблице 5.
Таблица 5
|
Обозначение |
Наименование |
Габаритные размеры (длинахширинахвысота, диамегрхдлина), мм, не более |
Масса, кг. не более |
|
ФВКМ.418264.004 |
Камера ионизационная ДРК-1-К01 |
175x180x20 |
0.25 |
|
ФВКМ.418221.008 |
Камера ионизационная ДРК-1-К02 |
95x20 |
0.9 |
|
ФВКМ.418264.006 |
Камера ионизационная ДРК-1М-К01 |
175x180x20 |
0,25 |
|
ФВКМ.418221.002 |
Камера ионизационная ДРК-1М-К02 |
95x20 |
0,13 |
|
ФВКМ.418221.002-01 |
Камера ионизационная ДРК-1М-К02-А |
95x20 |
0,9 |
|
ФВКМ.418221.002-03 |
Камера ионизационная ДРК-1М-К02-А |
95x20 |
\0,9 |
Окончание таблицы 5
|
Обозначение |
Наименование |
Габаритные размеры (длинахширинахвысота, диаметрхдлина), мм. не более |
Масса. | кг. не бо- ' лее |
|
ФВКМ.418221.003 |
Камера ионизационная ДРК-1М-К04 |
60x26 |
0.9 |
|
ФВКМ.418264.012 |
Камера ионизационная ДРК-1 М-К05 |
175x180x20 |
0,25 |
|
ФВКМ.418221.009 |
Камера ионизационная ДРК-1М-К09 |
148x20 |
0,15 |
|
ФВКМ.418221.010 |
Камера ионизационная ДРК-1М-К10 |
100x20 |
0.25 |
|
ФВКМ.418221.011 |
КТ-камера ДРК-1 М-КП |
20x165 |
0.1 |
|
ФВКМ.418221.012 |
Камера ионизационная ДРК-1М-К12 |
100x12 |
0,2 |
|
ФВКМ.418264.019 |
Камера ионизационная ДРК-1 М-К 19 |
175x180x20 |
0,35 |
|
ФВКМ.418264.020 |
Камера ионизационная ДРК-1Э-К01 |
175x180x20 |
0.25 |
|
ФВКМ.418264.022 |
Камера ионизационная ДРК-1М-К20 |
175x180x20 |
0.35 |
|
ФВКМ.468332.002 |
Пульт управления ДРК-1 |
225x305x85 |
0,3 |
|
ФВКМ.468166.014 |
Пульт управления ДРК-1М-П02 |
130x255x95 |
0,3 |
|
ФВКМ.468166.020 |
Пульт управления ДРК-1 М-П02-М |
155x120x50 |
0.25 |
|
ФВКМ.418264.002 |
Пульт измерительный ДРК-1 М-Э01-А |
90x95x45 |
0.3 |
|
ФВКМ.418264.005-01 |
Пульт измерительный ДРК-1М-Э03 |
120x70x40 |
0,3 |
|
ФВКМ.418264.005-02 |
Пульт измерительный ДРК-1М-Э04 |
120x70x40 |
0,3 |
|
ФВКМ.418264.010 |
Пульт измерительный ДРК-1М-Э05 |
120x70x40 |
0,3 |
|
ФВКМ.418264.011 |
Пульт измерительный ДРК-1М-Э06 |
175x55x25 |
0.25 |
|
ФВКМ.418264.016 |
Пульт измерительный ДРК-1М-Э11 |
175x55x25 |
0.25 |
|
ФВКМ.418264.021 |
Пульт измерительный ДРК-Г)-Э01 |
175x55x25 |
0,25 |
|
ФВКМ.469135.010-01 |
Адаптер ДРК-1М-П01 |
45x146x65 |
0,2 |
|
ФВКМ.467110.003 |
Адаптер USB/RS485 ДРК-1 М-1108 |
140x128x35 |
0.2 |
|
ФВКМ.467110.010 |
11лата сопряжения ДРК-1М-П20 |
70x120x30 |
0,1 |
|
ФВКМ.467110.011 |
Модуль беспроводной связи ДРК-1 М-П23 ’ |
71x23x9 |
0,025 |
|
ФВКМ.436714.002 |
Блок питания ДРК-1М-П10 |
80x145x20 |
0,2 |
|
ФВКМ.436714.003 |
Блок питания ДРК-1 М-П 12 |
45^80x75 |
0.2 |
|
ФВКМ.418267.001 |
Модуль измерительный ДРК-1 М-К05- Э06 |
210x210x60 |
1,25 |
|
ФВКМ.418267.002 |
Модуль измерительный ДРК-1М-К20- Э07 |
210x210x60 |
1.25 |
|
ФВКМ.418267.014 |
Модуль измерительный ДРК-1 М-К20- Э07-БИ |
210x210x60 |
1,25 |
Примечание Габарнтные размеры и масса указаны без учета кабелей, разъёмов и навесных узлов.
Знак утверждения типа
Знак утверждения типа наносится на табличку, закрепленную на корпусе пульта управления дозиметра и типографским способом на титульные листы руководства по эксплуатации ФВКМ.412113.О53РЭ и паспорта ФВКМ.412113.053ПС.
Комплектность
Комплект поставки дозиметров приведен в таблице 6.
Таблица 6 - Комплект поставки дозиметров
|
Наименование |
Количество, шт |
Обозначение |
|
1 Дозиметры рентгеновского излучения клинические ДРК | ||
|
1 Дозиметр рентгеновского излучения клинический ДРК-1, в вариантах исполнения: |
ФВКМ.412113.017 | |
|
1.1 Основное исполнение, в составе: |
ФВКМ.412113.017-00 | |
|
- камера ионизационная ДРК-1-КО 1 |
1 |
ФВКМ.418264.004 |
|
- пульт управления ДРК-1 |
1 |
ФВКМ.468332.002 |
|
- кабель соединительный. 20 м |
1 |
ФВКМ.685631.207 |
|
1.2 Исполнение 01, в составе: |
ФВКМ.412113.017-01 | |
|
- камера ионизационная ДРК-1-КО 1 |
2 |
ФВКМ.418264.004 |
|
- пульт управления ДРК-1 |
1 |
ФВКМ.468332.002 |
|
- кабель соединительный. 20 м |
2 |
ФВ КМ.685631.207 |
|
1.3 Исполнение 02, в составе: |
ФВКМ.412113.017-02 | |
|
- камера ионизационная ДРК-1-К02 |
1 |
ФВКМ.418221.008 |
|
- пульт управления ДРК-1 |
1 |
ФВКМ.468332.002 |
|
- кабель соединительный. 20 м |
1 |
ФВКМ.685631.207 |
|
1.4 Исполнение 03. в составе: |
ФВКМ.412113.017-03 | |
|
- камера ионизационная ДРК-1-К02 |
2 |
ФВКМ.418221.008 |
|
- пульт управления ДРК-1 |
1 |
ФВКМ.468332.002 |
|
- кабель соединительный. 20 м |
2 |
ФВКМ.685631.207 |
|
1.5 Исполнение 04. в составе: |
ФВКМ.4121 13.017-04 | |
|
- камера ионизационная ДРК-1М-К12 |
1 |
ФВКМ.418221.012 |
|
- пульт управления ДРК-1 |
1 |
ФВКМ.468332.002 |
|
1.6 Исполнение 05. в составе: |
ФВКМ.412113.017-05 | |
|
- камера ионизационная ДРК-1 М-К10 |
1 |
ФВКМ 418221.010 |
|
- пулы управления ДРК-1 |
1 |
ФВКМ.468332.002 |
|
2 Дозиметр рентгеновского излучения клинический ДРК-1М Абрис, в составе: |
ФВКМ.412113.020 | |
|
2.1 Камера ионизационная ДРК-1М-К02-А |
1 |
ФВКМ.418221.002-01 |
|
2.2 Камера ионизационная ДРК-1 М-К02-А |
1 |
ФВКМ.418221.002-03 |
|
2.3 Пульт измерительный ДРК-1М-Э01-А |
1 |
ФВКМ.418264.002 |
|
2.4 Адаптер ДРК-1 М-П01 |
1 |
ФВКМ.469135.010-01 |
|
2.5 Кабель ДРК-1M-C01 -1, 0.31 м |
1 |
ФВКМ.685631.079 |
|
2.6 Кабель ДРК-1 M-C01-2. 5.3 м |
1 |
ФВКМ.685631.080-01 |
|
2.7 Кабель ДРК-1 M-C01-3. 0,5 м |
1 |
ФВКМ.685631.042 |
|
2.8 Кабель ДРК-1M-C01 -4, 9.4 м |
1 |
ФВКМ.685631.047 |
к
Продолжение таблицы 6
|
Наименование |
Количество, шт. |
Обозначение |
|
3 Дозиметр рентгеновского излучения клинический ДРК-1М, в составе: |
ФВКМ.412113.037 | |
|
3.1 Камера ионизационная ДРК-1М-К01 |
1 |
ФВКМ.418264.006 |
|
3.2 Камера ионизационная ДРК-1М-К02 |
1 |
ФВКМ.418221.002 |
|
3.3 Камера ионизационная ДРК-1М-К04 |
1 |
ФВКМ.418221.003 |
|
3.4 Камера ионизационная ДРК-1М-К05 |
1 |
ФВКМ.418264.012 |
|
3.5 Камера ионизационная ДРК-1М-К09 |
1 |
ФВКМ.418221.009 |
|
3.6 Кхмера ионизационная ДРК-1 М-К10 |
1 |
ФВКМ.418221.010 |
|
3.7 Камера ионизационная ДРК-1М-К12 |
1 |
ФВКМ.418221.012 |
|
3.8 Камера ионизационная ДРК-1 М-К 19 |
1 |
ФВКМ.418264.019 |
|
3.9 Камера ионизационная ДРК-1М-К20 |
1 |
ФВКМ.418264.022 |
|
3.10 Пульт измерительный ДРК-1М-Э03 |
1 |
ФВКМ.418264.005-01 |
|
3.11 Пульт измерительный ДРК-1 М-Э04 |
1 |
ФВКМ.418264.005-02 |
|
3.12 Пульт измерительный ДРК-1 М-Э05 |
1 |
ФВКМ.418264.010 |
|
3.13 Пулы измерительный ДРК-1 М-Э06 |
1 |
ФВКМ.418264.011 |
|
3.14 Модуль измерительный ДРК-1 М-К05-Э06 в составе: - камера ионизационная ДРК-1 М-К05 - пульт измерительный ДРК-1 М-Э06 |
1 1 |
ФВКМ.418267.001 |
|
3.15 Модуль измерительный ДРК-1 М-К20-Э07 в составе: - камера ионизационная ДРК-1 М-К20 - пульт измерительный ДРК-1 М-Э07 |
1 1 |
ФВКМ.418267.002 |
|
3.16 Модуль измерительный ДРК-1 М-К20-Э07-БИ в составе: - камера ионизационная ДРК-1 М-К20 - пульт измерительный ДРК-1 М-Э07-БИ |
1 1 |
ФВКМ.418267.014 |
|
4 Дозиметр рентгеновского излучения клинический ДРК-1 М-КТ, в составе. |
ФВКМ.412113.058 | |
|
4.1 КТ-кхмера ДРК-1М-К11 |
1 |
ФВКМ.418221.011 |
|
4.2 Пульт измерительный ДРК-1М-Э11 |
1 |
ФВКМ.418264.016 |
|
5. Дозиметр рентгеновского излучения клинический ДРК-1Э, в составе: |
ФВКМ.412113.057 | |
|
5.1 Кхмера ионизационная ДРК-1Э-К01 |
1 |
ФВКМ.418264.020 |
|
5.2 Пульт измерительный ДРК-1Э-Э01 |
1 |
ФВКМ.418264.021 |
|
5.3 Приспособление поверочное ДРК |
1 |
ФВКМ.418264.007 |
|
11 Принадлежности | ||
|
1 Пульт управления ДРК-1 М-П02 |
не более 1 |
ФВКМ.468166.014 |
|
2 Пульт управления ДРК-1 M-I102-M |
не более 1 |
ФВКМ.468166.020 |
|
3 Терминатор для ДРК-1М-П02 |
не более 1 |
ФВКМ.469135.036 |
|
4 Адаптер USB/RS485 ДРК-1М-П08 |
не более 1 |
ФВКМ.467110.003 |
|
5 Плата сопряжения ДРК-1 М-1120 |
не более 1 _________—__________ |
ФВКМ.467110010 |
Лист 15
Всего листов 17
Продолжение таблицы 6
|
Наименование |
Количество, шт. |
Обозначение |
|
6 Модуль беспроводной связи ДРК-1М-П23 |
не более 1 |
ФВКМ.467110.011 |
|
7 Блок питания ДРК-1 М-ГП 0 |
не более 1 |
ФВКМ.436714.002 |
|
8 Блок питания ДРК-1 М-1112 |
не более 1 |
ФВКМ.436231.003 |
|
9 Блок питания MES30A-3P1J |
не более 1 | |
|
10 Кабель ДРК-1М-С03. 20 м |
не более 3 |
ФВКМ.685631.222 |
|
11 Кабель связи, 20 м |
не более 3 |
ФВКМ.685631.470 |
|
12 Кабель USB А USB В |
не более 1 | |
|
13 Шнур сетевой С13, 1,8 м |
не более 1 | |
|
14 Отвертка |
не более 1 | |
|
15 Винт М4х10, для прямоугольных камер |
не более 16 | |
|
16 Шайба М4, для прямоугольных камер |
не более 16 | |
|
17 Скоба, для прямоугольных камер |
не более 4 |
ФВКМ.301532.011 |
|
18 Стяжка кабельная Зх8О |
не более 20 | |
|
19 Стяжка кабельная 3х 150 |
не более 50 | |
|
20 Площадка самоклеющаяся ААМ-20/НС- 101 |
не более 6 | |
|
21 Вставка плавкая ВП1-1 0.5 А 250 В |
не более 2 |
0100.480.003ТУ |
|
22 Кронштейн ДРК-1М-Д01 (для пультов измерительных ДРК-1М-Э03. -Э04) |
не более 1 |
418264005.07 |
|
23 Кронштейн ДРК-1М-Д02 (для пультов измерительных ДРК-1М-Э03, -304) |
не более 1 |
418264005.08 |
|
24 Кронштейн ДРК-1М-Д03 (для пультов измерительных ДРК-1М-Э03. -304) |
не более 1 |
418264005.08-01 |
|
25 Кронштейн ДРК-1М-Д04 (для пультов измерительных ДРК-1 М-303. -304) |
не более 1 |
418264005.08-02 |
|
26 Рулон бумажный, размеры (57х60х 12) мм |
не более 1 | |
|
27 Картридж для принтера ERC09 В/М160 |
не более 1 | |
|
III Документация | ||
|
1 Руководство по эксплуатации |
не более 1 |
ФВКМ.412113.053P3 |
|
2 Руководство по эксплуатации. Приложения |
не более 1 |
ФВКМ.412113.053Р31 |
|
3 Паспорт |
не более 1 |
ФВКМ.412113.053ПС |
|
4 Методические указания «Контроль эффективных доз облучения пациен тов при проведении медицинских рентгенологических исследований» |
не более 1 |
МУ 2.6.1. 2944-1 1 |
|
Упаковка |
не более 1 | |
Поверка
осуществляется в соответствии с разделом 4 «Методика поверки» документа ФВКМ.412113.О53РЭ «Дозиметры рентгеновского излучения клинические ДРК. Руководство по эксплуатации», утвержденным ФГУП «ВНИИФТРИ» 08.08.2013 г.
Основные средства поверки:
- государственный первичный эталон единиц поглощенной дозы и мощности поглощенной дозы фотонного и электронного излучений ГЭТ 38-2011, диапазон измерений от 6,0'10'3 до 4,5-Ю"5 Гр/мин, пределы допускаемой относительной погрешности измерений ± 1 %;
- дозиметр универсальный PTW-UNIDOS (pci. № 14256-05). диапазон измерений мощности кермы (поглощенной дозы) в воздухе от 0,4- 104* до 2,8 Гр/мин, пределы допускаемой относительной погрешности измерений ± (2 - 5) %;
- дозиметр рентгеновского излучения эталонный ДРК-111 (per. № 41147-09), диапазон измерений от I до 104 мкГрм*, пшрешность измерений ± (7 + 35/Р) %
- рентгеновский аппарат ISOVOLT 225 Titan Е, максимальное напряжение трубки 225 кВ, сила тока трубки (при максимальном напряжении в трубке) 13/2.8 мА.
Сведения о методах измерений
«Дозиметры рентгеновского излучения клинические ДРК. Руководство по эксплуатации» ФВКМ.412113.О53РЭ.
Нормативные документы
ГОСТ 8.022-91 «Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 ТО’16 до 30 А»;
ГОСТ 8.023-2003 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений»;
ГОСТ Р 8.804-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений»;
ГОСТ Р МЭК 60580-2006 «Изделия медицинские электрические. Измерители произведения дозы на площадь»;
ГОСТ Р МЭК 61674-2006 «Медицинское электрооборудование. Дозиметры с ионизационными камерами и/или полупроводниковыми детекторами, используемые в рентгеновской диагностике»;
ГОСТ Р МЭК 61676-2006 «Медицинское электрическое оборудование. Дозиметрические приборы, используемые для неинвазивного измерения напряжения на рентгеновской трубке в диагностической радиологи и»;
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»;
ТУ 9441-109-31867313-2012 «Дозиметры рентгеновского излучения клинические ДРК. Технические условия».
Рекомендации к применению
Осуществление деятельности в области здравоохранения.
Другие Дозиметры
