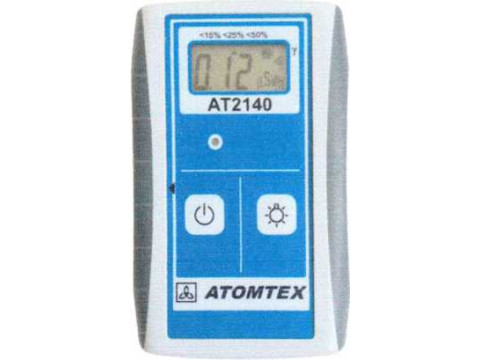

Дозиметры ДКГ-АТ2140
| Номер в ГРСИ РФ: | РБ 03 17 5661 20 |
|---|---|
| Раздел: | Средства измерений ионизирующих излучений [17] |
| Категория: | Дозиметры |
| Производитель / заявитель: | УП "АТОМТЕХ", г. Минск |
Дозиметры ДКГ-АТ2140 (в том числе модификации ДКГ-АТ2140А, ДКГ-АТ2140А/1 ДКГ-АТ2140В, ДКГ-АТ2140В/1) (далее - дозиметры) предназначены для измерений:
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 17 5661 20 |
| Наименование | Дозиметры ДКГ-АТ2140 |
| Год регистрации | 2020 |
| Номер сертификата | 13388 |
| Дата регистрации | 2020-04-23 |
| Срок действия | 2025-04-23 |
| Получатель сертификата | УП "АТОМТЕХ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
УП "АТОМТЕХ"
Адрес: 220005, г. Минск, ул. Гикало, 5
Контакты: (017)270-81-42 / (017)270-29-88, 288-29-88 / E-mail: info@atomtex.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2503-2015 (извещения №1-2). |
Поверители
Скачать
|
Описание типа РБ 03 17 5661 20 [2017-05-24]
rb-03-17-5661-20_2017-05-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 5661 20 [2018-09-19]
rb-03-17-5661-20_2018-09-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 5661 20 [2015-09-16]
rb-03-17-5661-20_2015-09-16.pdf
|
Скачать |
Описание типа
Назначение
Дозиметры ДКГ-АТ2140 (в том числе модификации ДКГ-АТ2140А, ДКГ-АТ2140А/1 ДКГ-АТ2140В, ДКГ-АТ2140В/1) (далее - дозиметры) предназначены для измерений:
-мощности амбиентного эквивалента дозы Н’(Ю) (далее - мощности дозы) рентгеновского и гамма-излучения;
-амбиентного эквивалента дозы Н*(Ю) (далее-дозы) рентгеновского и гамма-излучения.
Дозиметры относятся к носимым средствам измерений и могут эксплуатироваться в лабораторных и полевых условиях с целью дозиметрического контроля внешнего облучения персонала и контроля радиационной обстановки.
Описание
Принцип действия дозиметров основан на измерении интенсивности импульсов, генерируемых в газоразрядном счетчике Гейгера-Мюллера под воздействием регистрируемого рентгеновского и гамма-излучения.
Преобразование временных распределений в непосредственно измеряемые физические величины (мощность дозы, дозу) осуществляется автоматически. Благодаря энергокомпенсирующему фильтру эффективно реализуется коррекция энергетической зависимости во всем диапазоне энергий регистрируемого рентгеновского и гамма-излучения.
Управление режимами работы дозиметров, выполнение вычислений, хранение и индикация результатов измерений, самодиагностика осуществляется микропроцессорным устройством.

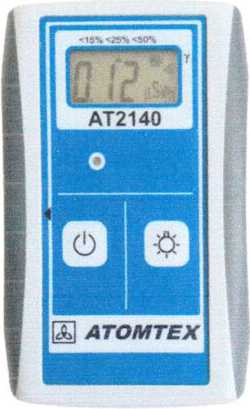

Общий вид дозиметров приведен на рисунке 1.
Рисунок 1 - Общий вид дозиметров

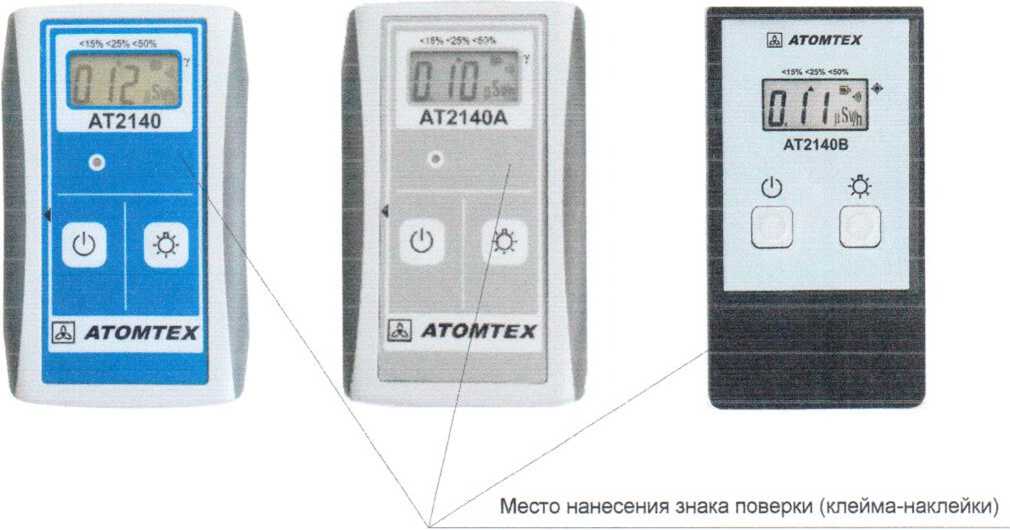

Место нанесения знака поверки (клейма-наклейки) приведено на рисунке 2.
Рисунок 2 - Место нанесения знака поверки (клейма-наклейки)
Программное обеспечение
Программное обеспечение (ПО) дозиметров состоит из встроенного и внешнего (прикладного).
Встроенное ПО предназначено для задания условий измерений, обработки результатов измерений, сохранения и отображения на экране дозиметров. Метрологически значимая часть встроенного ПО размещается в энергонезависимой части памяти микропроцессора, запись которой осуществляется^ производства.
Государственный рсргш 1 средств изм9р^)ии /
,Дяя
т 2 Листов 5
Прикладное ПО «Dose Manager» (применяется только с дозиметрами ДКГ-АТ2140А/1, ДКГ-АТ2140В, ДКГ-АТ2140В/1) предназначено для организации автоматизированного учета и контроля дозовых нагрузок. Программа «Dose Manager» является метрологически не значимой.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Тип прибора |
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
|
ДКГ-АТ2140 |
DKG2140 00 |
DKG2140_00.hex |
1.28; х.у* |
00326Е** |
|
ДКГ-АТ2140А |
DKG2140 0А |
DKG2140 OA.hex |
1.28; х.у* |
003232** |
|
ДКГ-АТ2140А/1 |
DKG2140 0А/1 |
DKG2140_0A1.hex |
1.28; х.у* |
013532** |
|
ДКГ-АТ2140В |
DKG2140_0B |
DKG2140_0B.hex |
2.05; х.у* |
005482** |
|
ДКГ-АТ2140В/1 |
DKG2140 0В/1 |
DKG2140 OB 1. hex |
2.15; х.у* |
173625** |
|
* х, у - составная часть номера версии ПО; х, у принимаются равными от 0 до 99. * * Контрольная сумма относится к представленным версиям ПО. | ||||
|
Примечание - Идентификационные данные для версии ПО вносятся в раздел «Свидетельство о приемке» руководства по эксплуатации и в протокол поверки при первичной поверке. | ||||
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики дозиметров приведены в таблице 2.
Таблица 2
|
Характеристика |
Значение |
|
Диапазон измерений мощности дозы рентгеновского и гамма-излучения: - ДКГ-АТ2140 - ДКГ-АТ2140А, ДКГ-АТ2140А/1 - ДКГ-АТ2140В, ДКГ-АТ2140В/1 |
от 0,1 мкЗв/ч до 10 мЗв/ч от 0,1 мкЗв/ч до 100 мЗв/ч от 0,1 мкЗв/ч до 1 Зв/ч |
|
Диапазон измерений дозы рентгеновского и гамма-излучения; - ДКГ-АТ2140, ДКГ-АТ2140А, ДКГ-АТ2140А/1 - ДКГ-АТ2140В, ДКГ-АТ2140В/1 |
от 0,1 мкЗв до 1,99 Зв от 0,1 мкЗв до 9,99 Зв |
|
Пределы допускаемой основной относительной погрешности при измерении мощности дозы и дозы рентгеновского и гамма-излучения |
±15% |
|
Энергетическая зависимость дозиметров в диапазоне энергий регистрируемого рентгеновского и гамма-излучения в пределах: -ДКГ-АТ2140 - ДКГ-АТ2140А, ДКГ-АТ2140А/1, ДКГ-АТ2140В, ДКГ-АТ2140В/1 |
±30 % ±25 % |
|
Время измерения естественного радиационного фона гамма-излучения (0,1 мкЗв/ч) при статистической погрешности ±25 %, не более: - ДКГ-АТ2140, ДКГ-АТ2140А, ДКГ-АТ2140А/1 - ДКГ-АТ2140В, ДКГ-АТ2140В/1 |
240 с....... |
|
Время установления рабочего режима, не более |
--------(Т: \\ |
I [Государственный реестр) I II I средств измерении / I]
V ^Республики Беларусь1 ]
УХ \Для докумеятоз/
Лист 3 Листов 5
|
Характеристика |
Значение |
|
Время непрерывной работы от комплекта батарей при фоновых загрузках, не менее: - ДКГ-АТ2140 - ДКГ-АТ2140А, ДКГ-АТ2140А/1, ДКГ-АТ2140В, ДКГ-АТ2140В/1 (с выключенным GPS/ГЛОНАСС-модулем) - ДКГ-АТ2140В/1 (с включенным GPS/ГЛОНАСС-модулем) |
5000 ч 10000 ч 50 ч |
|
Нестабильность показаний за время непрерывной работы 24 ч, не более |
5 % |
|
Габаритные размеры дозиметров, не более: - ДКГ-АТ2140, ДКГ-АТ2140А, ДКГ-АТ2140А/1 - ДКГ-АТ2140В, ДКГ-АТ2140В/1 |
111x70x28 мм 125x65x22 мм |
|
Масса дозиметров (без элементов питания), не более: - ДКГ-АТ2140, ДКГ-АТ2140А, ДКГ-АТ2140А/1 - ДКГ-АТ2140В, ДКГ-АТ2140В/1 |
0,11 кг 0,18 кг |
Дозиметры обеспечивают возможность установки значений пороговых уровней для мощности дозы и дозы в пределах диапазонов измерений.
При превышении установленных значений пороговых уровней или верхних пределов измерений должна срабатывать звуковая, вибрационная (только для ДКГ-АТ2140В, ДКГ-АТ2140В/1) и визуальная сигнализации.
Знак утверждения типа
Знак утверждения типа наносится:
- на этикетку на задней стенке корпуса;
- на титульный лист руководства по эксплуатации методом компьютерной печати.
Комплектность
Лист 4 Листов 5
Комплект поставки дозиметров приведен в таблице 3.
Таблица 3
|
Наименование, тип |
Количество |
Примечание |
|
1 Дозиметр ДКГ-АТ2140_ |
1 | |
|
2 Элемент питания (типоразмер АА) |
2 | |
|
3 Устройство зарядное |
1 |
По заказу |
|
4 Чехол защитный |
1 | |
|
5 Кабель USB-micro USB* |
1 | |
|
6 Программное обеспечение «Dose Manager»* |
1 |
Поставляется на внешнем носителе данных |
|
7 Руководство по эксплуатации |
1 | |
|
8 Методика поверки МРВ МП.2503-2015 |
1 | |
|
9 Упаковка |
1 | |
|
*Только при поставке дозиметров ДКГ-АТ2140А/1, ДКГ-АТ2140В, ДКГ-АТ2140В/1 | ||
Государственный реестр средств измерений Республики Беларусь
Для документик.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100865348.033-2015 «Дозиметры ДКГ-АТ2140. Технические условия».
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».
ГОСТ 28271-89 «Приборы радиометрические и дозиметрические носимые. Общие технические требования».
МИ 1788-87 «Методические указания. Приборы дозиметрические для измерения экспозиционной дозы и мощности экспозиционной дозы, поглощенной дозы и мощности поглощенной дозы в воздухе фотонного излучения. Методика поверки».
МРБ МП.2503-2015 «Дозиметры ДКГ-АТ2140. Методика поверки».
Заключение
Дозиметры ДКГ-АТ2140 соответствуют требованиям ТУ BY 100865348.033-2015, ГОСТ 27451-87, ГОСТ 28271-89, ТР ТС 020/2011 (регистрационный номер декларации о соответствии: ЕАЭС №BY/112 11.01 ТР020 003 20380, срок действия по 30.01.2022, ЕАЭС №BY/112 11.01 ТР020 003 27295, срок действия по 21.05.2023).
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ,
г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
