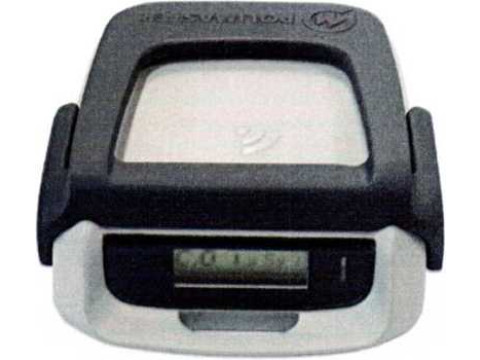

Дозиметры индивидуальные рентгеновского и гамма-излучений ДКГ-РМ1630
| Номер в ГРСИ РФ: | РБ 03 17 7868 21 |
|---|---|
| Раздел: | Средства измерений ионизирующих излучений [17] |
| Категория: | Дозиметры |
| Производитель / заявитель: | ООО «Полимастер», г. Минск |
|
Описание типа РБ 03 17 7868 21 [2021-04-09]
rb-03-17-7868-21_2021-04-09.pdf
|
Скачать |
Дозиметры индивидуальные рентгеновского и гамма- излучений ДКГ-РМ1630 (далее - дозиметры) предназначены для:
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 17 7868 21 |
| Наименование | Дозиметры индивидуальные рентгеновского и гамма-излучений ДКГ-РМ1630 |
| Год регистрации | 2021 |
| Номер сертификата | 13987 |
| Дата регистрации | 2021-03-16 |
| Срок действия | 2026-03-16 |
| Получатель сертификата | ООО "Полимастер", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "Полимастер"
Адрес: 220141, г. Минск, ул. Ф.Скорины, 51
Контакты: (017) 268 68 19 // (017) 264 23 56, polimaster@polimaster.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку проводить по MРБ МП.3071-2021. |
Поверители
Скачать
|
Описание типа РБ 03 17 7868 21 [2021-04-09]
rb-03-17-7868-21_2021-04-09.pdf
|
Скачать |
Описание типа
Назначение
Дозиметры индивидуальные рентгеновского и гамма- излучений ДКГ-РМ1630 (далее - дозиметры) предназначены для:
- измерения мощности индивидуального эквивалента дозы НР(10) (далее - МЭД) непрерывного и импульсного рентгеновского и гамма- излучений (далее - фотонного излучения);
- измерения индивидуального эквивалента дозы НР(10) (далее - ЭД) непрерывного и импульсного фотонного излучения;
- регистрации времени набора ЭД;
- выдачи звуковой, световой сигнализаций при превышении пороговых значений ЭД или МЭД;
- передачи информации, накопленной и сохраненной в энергонезависимой памяти, по радиоканалу типа Bluetooth.
Дозиметры могут использоваться в местах, где излучение является опасным для здоровья людей, и решать задачи обеспечения индивидуального дозиметрического контроля и обеспечения радиационной безопасности персонала радиологических отделений и лабораторий медицинских центров, больниц и поликлиник.
Описание
Принцип действия дозиметров основан на периодическом измерении интервалов времени между включением детектора и первым (после включения детектора) зарегистрированным импульсом фотонного излучения и вычислением МЭД и ЭД по специальному алгоритму. Время измерения мощности дозы выбирается автоматически с учетом допустимой статистической погрешности.
Управление всеми режимами дозиметров осуществляется с помощью микропроцессора. Микропроцессор тестирует состояние основных узлов дозиметров, ведет обработку поступающей информации, осуществляет вывод результатов измерения и режимов работы дозиметров на жидкокристаллический индикатор (далее - ЖКИ), управляет схемой обеспечения работоспособности детектора, выдает сигнал на звуковой и световой сигнализаторы в случаях, предусмотренных алгоритмом работы дозиметров, контролирует состояние элемента питания дозиметров и управляет процессом обмена информацией между дозиметрами и персональным компьютером (далее - ПК).
В качестве детектора фотонного излучения используется энергокомпенсированный счетчик Гейгера-Мюллера.
В дозиметрах имеется внутренняя энергонезависимая память, позволяющая накапливать, хранить и с помощью ПК считывать дозиметрическую информацию. Дозиметры также имеют возможность связи с ПК по радиоканалу типа Bluetooth.
Питание дозиметров осуществляется от встроенного аккумулятора. Заряд аккумулятора дозиметров осуществляется от беспроводного зарядного устройства, входящего в комплект поставки.

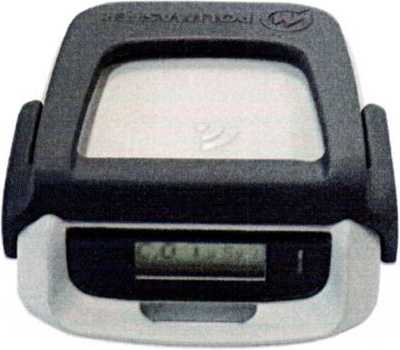

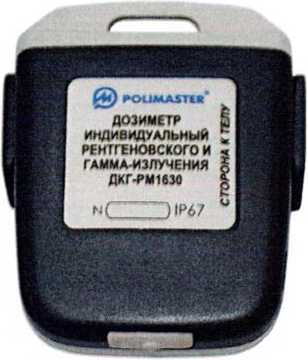

Общий вид дозиметра представлен на рисунке 1.
Рисунок 1 - Общий вид дозиметра
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) дозиметров является встроенным.
Запись встроенного ПО (программы микропроцессора) в энергонезависимую память дозиметров осуществляется в процессе производства при помощи специального оборудования изготовителя. ПО защищено от преднамеренных и непреднамеренных изменений защитной пломбой. Пломба ограничивает доступ к ПО, при этом ПО не может быть изменено без нарушения пломбы. Кроме того, контроль защиты встроенного ПО осуществляется проверкой отсутствия сообщений об ошибках при тестировании дозиметров, целостностью пломбы на дозиметрах и соответствия версии встроенного ПО, индицируемого в режиме индикации версии встроенного ПО, номеру версии, записанной в разделе «Свидетельство о приемке» паспорта на дозиметры.
Идентификационные данные ПО дозиметров приведены в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Программа микропроцессорная |
ТИГР.00086.00.02-01 |
не ниже v 0.2* |
- |
— |
* Текущий номер версии программы микропроцессора указан в разделе «Свидетельство о приемке» пас-порта на дозиметры
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные характеристики дозиметров представлены в таблице 2.
Таблица 2
|
Наименование параметра |
Значение |
|
1 |
2 |
|
Диапазон измерений МЭД непрерывного и среднего значения импульсного (при длительности импульса не менее 2 мс и пиковой МЭД в импульсе не более 1,0 Зв/ч) фотонного излучения |
от 0,1 мкЗв/ч до 1,0 Зв/ч |
|
Пределы допускаемой основной относительной погрешности при измерении МЭД |
±15 % |
|
Диапазон установки порогового уровня МЭД |
от 0,1 мкЗв/ч до 1,0 Зв/ч |
|
Дискретность установки порогового уровня МЭД |
0,1 мкЗв/ч |
|
Диапазон измерений ЭД непрерывного и импульсного (при длительности импульса не менее 2 мс и пиковой МЭД в импульсе не более 1,0 Зв/ч) фотонного излучения |
от 1,0 мкЗв до 10 Зв |
|
Пределы допускаемой основной относительной погрешности при измерения ЭД |
±15% |
|
Диапазон установки порогового уровня ЭД |
от 1,0 мкЗв до 10 Зв |
|
Дискретность установки порогового уровня ЭД |
1 мкЗв |
|
Дискретность отсчета времени накопления ЭД |
1 мин |
|
Рабочие условия эксплуатации дозиметров: | |
|
- диапазон температур окружающего воздуха; |
от минус 10 °C до плюс 50 °C |
|
- относительная влажность окружающего воздуха при 35 °C; |
не более 98 % |
|
- атмосферное давление, |
от 84 до 106,7 кПа |
|
Пределы допускаемой дополнительной относительной погрешности при измерении МЭД, ЭД: | |
|
- при измерении МЭД и ЭД импульсного фотонного излучения |
(20 + 100/г-----\ % \ / tpulse/ где tputse - длительность импульса, мс; п - количество импульсов |
|
- при изменении температуры окружающего воздуха от нормальной (20±5)°C до минус 10 °C и от нормальной (20±5) °C до плюс 50 °C; |
±10 % |
|
- при относительной влажности окружающего воздуха 98 % при температуре плюс 35 °C; |
±10 % |
|
- при изменении напряжения питания от номинального значения 3,8 В до крайних значений напряжения питания; |
±10 % |
|
- при воздействии магнитного поля напряженностью 800 А/м; |
±10 % |
|
- при воздействии радиочастотных электромагнитных полей |
±10 % |
Продолжение таблицы 2
|
1 |
2 |
|
Диапазон энергий регистрируемого фотонного излучения |
от 0,015 до 1,5 МэВ |
|
Энергетическая зависимость чувствительности относительно энергии 0,662 МэВ (137Cs) |
от минус 29 % до плюс 45 % |
|
Напряжение питания дозиметров |
от 3,5 до 4,2 В |
|
Время непрерывной работы дозиметров от полностью заряженного аккумулятора (емкость 180 мА-ч), при использование звуковой и световой сигнализаций не более 20 с/сут.: | |
|
- при отключенном интерфейсе Bluetooth, средней МЭД до 0,3 мкЗв/ч |
не менее 1464 ч |
|
- при включенном интерфейсе Bluetooth, средней МЭД до 0,3 мкЗв/ч |
не менее 240 ч |
|
Нестабильность показаний дозиметра за время непрерывной работы 24 ч |
не более 5 % |
|
Степень защиты, обеспечиваемая оболочкой корпуса дозиметров по ГОСТ 14254-2015 |
IP67 |
|
Габаритные размеры дозиметров |
не более 63x50x18 мм |
|
Масса дозиметров |
не более 0,05 кг |
|
Средний срок службы |
не менее 10 лет |
|
Средняя наработка на отказ |
не менее 20000 ч |
|
Среднее время восстановления |
не более 60 мин |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист паспорта ТИГР.412118.509 ПС.
Комплектность
Комплект поставки дозиметров указан в таблице 3.
Таблица 3
|
Наименование, тип |
Обозначение |
Количество, шт. |
|
Дозиметр индивидуальный рентгеновского и гамма-излучений ДКГ-РМ1630 |
ТИГР.412118.509 |
I |
|
Клипса |
ТИГР.733261.500 |
1 |
|
Клипса |
ТИГР.733261.501 |
1 |
|
Руководство по эксплуатации 1) |
ТИГР.412118.509 РЭ |
1 |
|
Беспроводное зарядное устройство, выполненное по WPC QI standard 2) |
— |
1 |
|
Упаковка |
ТИГР.412915535 |
1 |
1) В состав входит методика поверки.
2) Покупное изделие, поставляется по требованию потребителя вместе с дозиметром
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100345122.099-2020 «Дозиметр индивидуальный рентгеновского и гамма-излучений ДКГ-РМ1630. Технические условия».
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».
СТБ IEC 61526-2012 «Приборы радиационной защиты. Измерение индивидуального эквивалента дозы Нр (10) и Нр (0,07) для рентгеновского, гамма-, нейтронного и бета-излучения. Дозиметры индивидуальные с непосредственным считыванием показаний эквивалента дозы».
МРБ МП.3071-2021 «Дозиметр индивидуальный рентгеновского и гамма-излучений ДКГ-РМ1630. Методика поверки».
Заключение
Дозиметры индивидуальные рентгеновского и гамма- излучений ДКГ-РМ1630 соответствуют требованиям ТУ BY 100345122.099-2021, ГОСТ 27451-87, СТБ IEC 61526-2012, ТР ТС 020/2011 (декларация о соответствии регистрационный номер ЕАЭС № BY/112 11.01. ТР020 003 41711, срок действия до 03.06.2025).
Межповерочный интервал - не более 12 месяцев, межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ, г. Минск, Старовиленский тракт, 93, тел. 378-98-13.
Аттестат аккредитации № BY/112 1.0025, действителен до 30.03.2024.
