Дозиметры индивидуальные рентгеновского и гамма-излучения ДКГ-РМ1610
| Номер в ГРСИ РФ: | РБ 03 17 7871 21 |
|---|---|
| Раздел: | Средства измерений ионизирующих излучений [17] |
| Категория: | Дозиметры |
| Производитель / заявитель: | ООО «Полимастер», г. Минск |
|
Описание типа РБ 03 17 7871 21 [2021-04-20]
rb-03-17-7871-21_2021-04-20.pdf
|
Скачать |
Дозиметры индивидуальные рентгеновского и гамма-излучения ДКГ-РМ1610 (далее по тексту - дозиметры) предназначены для:
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 17 7871 21 |
| Наименование | Дозиметры индивидуальные рентгеновского и гамма-излучения ДКГ-РМ1610 |
| Год регистрации | 2021 |
| Номер сертификата | 13992 |
| Дата регистрации | 2021-03-16 |
| Срок действия | 2026-03-16 |
| Получатель сертификата | ООО "Полимастер", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "Полимастер"
Адрес: 220141, г. Минск, ул. Ф.Скорины, 51
Контакты: (017) 268 68 19 // (017) 264 23 56, polimaster@polimaster.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку проводить по МРБ МП.1922-2013. |
Поверители
Скачать
|
Описание типа РБ 03 17 7871 21 [2021-04-20]
rb-03-17-7871-21_2021-04-20.pdf
|
Скачать |
Описание типа
Назначение
Дозиметры индивидуальные рентгеновского и гамма-излучения ДКГ-РМ1610 (далее по тексту - дозиметры) предназначены для:
- измерения мощности индивидуального эквивалента дозы НР(10) (далее по тексту - МЭД) непрерывного и импульсного рентгеновского и гамма-излучения (далее по тексту - фотонного);
- измерения индивидуального эквивалента дозы tfP(10) (далее по тексту - ЭД) непрерывного и импульсного фотонного излучения;
- регистрации времени набора ЭД;
- выдачи звуковой, световой и вибрационной сигнализаций при превышении пороговых значений ЭД или МЭД;
- индикации времени в часах, минутах;
- передачи информации, накопленной и сохраненной в энергонезависимой памяти дозиметра в персональный компьютер (далее по тексту - ПК).
Дозиметры могут использоваться в местах, где излучение является опасным для здоровья людей (сотрудниками таможенных и пограничных служб, медицинских учреждений, транспортных организаций, персоналом атомных установок, радиологических и изотопных лабораторий, сотрудниками аварийных служб, гражданской обороны, пожарной охраны), а также широким кругом потребителей для измерения МЭД и ЭД фотонного излучения.
Описание
Принцип действия дозиметров основан на периодическом измерении интервалов времени между включением детектора и первым (после включения детектора) зарегистрированным импульсом фотонного излучения и вычислением МЭД и ЭД по специальному алгоритму. Время измерения мощности дозы выбирается автоматически с учетом допустимой статистической погрешности.
Управление всеми режимами дозиметров осуществляется с помощью микропроцессора. Микропроцессор тестирует состояние основных узлов дозиметра, ведет обработку поступающей информации, осуществляет вывод результатов измерения и режимов работы дозиметра на матричный жидкокристаллический индикатор (далее по тексту - ЖКИ), управляет схемой обеспечения работоспособности детектора, выдает сигнал на звуковой, световой и вибрационной сигнализаторы в случаях, предусмотренных алгоритмом работы дозиметра, контролирует состояние элемента питания дозиметра и управляет процессом обмена информацией между дозиметром и ПК.
В качестве детектора фотонного излучения используется энергокомпенсированный счетчик Гейгера-Мюллера.
Питание дозиметров осуществляется от встроенного элемента питания.
Конструктивно дозиметры выполнены в миниатюрном пластмассовом корпусе. На лицевой части дозиметра расположены ЖКИ и две кнопки для управления режимами работы дозиметров и включения подсветки ЖКИ. В верхней торцевой части дозиметров расположен разъем для подключения дозиметров к ПК по USB-интерфейсу.
Дозиметры выпускаются в шести модификациях:
- дозиметр индивидуальный рентгеновского и гамма излучений ДКГ-РМ1610;
дозиметр индивидуальный рентгеновского и гамма-излучения ДКГ-РМ1610-01. Отличается от дозиметра ДКГ-РМ1610 наличием канала передачи данных в соответствии со стандартом ISO 15693;
- дозиметр индивидуальный рентгеновского и гамма излучений ДКГ-РМ1610А. Отличается от дозиметра ДКГ-РМ1610 пределами допускаемой основной относительной погрешности при измерении МЭД и расширенным диапазоном измерений ЭД.
- дозиметр индивидуальный рентгеновского и гамма-излучения ДКГ-РМ1610А-01. Отличается от дозиметра ДКГ-РМ1610 пределами допускаемой основной относительной погрешности при измерении МЭД, расширенным диапазоном измерений ЭД и наличием канала передачи данных в соответствии со стандартом ISO 15693;
- дозиметр индивидуальный рентгеновского и гамма-излучения ДКГ-РМ1610В. Отличается от дозиметра ДКГ-РМ1610 пределами допускаемой основной относительной погрешности при измерении МЭД, расширенным диапазоном измерений ЭД и использованием элемента питания типа AAA (LR03);
- дозиметр индивидуальный рентгеновского и гамма-излучения ДКГ-РМ1610В-01. Отличается от дозиметра ДКГ-РМ1610 пределами допускаемой основной относительной погрешности при измерении МЭД, расширенным диапазоном измерений ЭД, наличием канала передачи данных в соответствии со стандартом ISO 15693 и использованием элемента питания типа AAA (LR03).
Общий вид дозиметров представлен на рисунке 1.

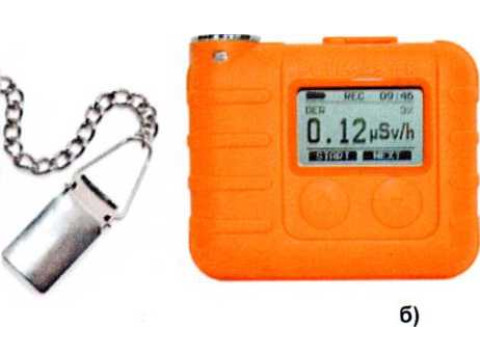

Рисунок 1 - Общий вид дозиметров:
а) модификации ДКГ-РМ1610, ДКГ-РМ1610-01, ДКГ-РМ1610А, ДКГ-РМ1610А-01 ;
б) модификации ДКГ-РМ1610В, ДКГ-РМ1610В-01.
Цветовая гамма приборов может быть отличной от цветов, представленных на рисунке 1
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) приборов подразделяется на встроенное ПО (программа микропроцессора) и прикладное ПО «Personal Dose Tracker (MySQL)», для работы на ПК, работающих под управлением ОС Windows.
Основные функции встроенного ПО:
- тестирование и диагностику основных блоков дозиметра;
- управление детектором гамма-излучения и расчет ЭД и МЭД;
- индикация информации на ЖКИ;
- контроль и установка пороговых значений по ЭД и МЭД;
- выдача звуковой и световой сигнализаций при превышении пороговых значений ЭД, МЭД;
- сохранение дозиметрических данных в энергонезависимой памяти дозиметра;
- связь с ПК.
Основные функции прикладного ПО:
- считывание/запись и отображение данных о подключенном к ПК дозиметре (тип, серийный номер, версия микропроцессорного ПО дозиметра), программирование параметров и режимов работы дозиметра, считывание и отображение результатов измерений ЭД и МЭД, контроль и установка пороговых значений ЭД и МЭД;
- сохранение считанной истории дозиметрических измерений в базу данных программного обеспечения или экспортирование в файл;
- задание пороговых значений ЭД и МЭД;
- формирование и вывод на печать отчётов и графиков, сформированных на основании информации из базы данных по выбранному пользователю или группе пользователей.
Разделение ПО с выделением метрологически значимой части не предусмотрено. К метрологически значимому относится все ПО.
Запись встроенного ПО (программы микропроцессора) в энергонезависимую память дозиметра осуществляется в процессе производства при помощи специального оборудования изготовителя. ПО защищено от преднамеренных и непреднамеренных изменений защитной пломбой. Кроме того, контроль защиты встроенного ПО осуществляется проверкой отсутствия сообщений об ошибках при тестировании дозиметров, целостностью пломбы на дозиметрах и соответствия версии встроенного ПО, индицируемого в режиме индикации версии встроенного ПО, номеру версии, записанной в разделе «Свидетельство о приемке» паспорта (ПС) на дозиметры.
Контроль защиты прикладного ПО Personal Dose Tracker (MySQL) осуществляется сравнением версии и контрольной суммы, рассчитанной по методу MD5, записанными в разделе «Свидетельство о приемке» ПС на дозиметры, с полученными при работе дозиметра в режиме связи с ПК. Расчет контрольной суммы проводится стандартными средствами, например, Total Commander, Double Commander.
Идентификационные данные ПО дозиметров, приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Программа микропроцессорная для модификаций: ДКГ-РМ1610, ДКГ-РМ1610-01, ДКГ-РМ1610А, ДКГ-РМ1610А-01 | |
|
Идентификационное наименование ПО |
ТИГР.00043.00.02 |
|
Номер версии (идентификационный номер) ПО |
не ниже v 2.7* |
|
Цифровой идентификатор ПО |
- |
|
Программа микропроцессорная для модификаций: ДКГ-РМ1610В, ДКГ-РМ1610В-01 | |
|
Идентификационное наименование ПО |
ТИГР.00043.00.02.2 |
|
Номер версии (идентификационный номер) ПО |
не ниже v 0.9* |
|
Цифровой идентификатор ПО |
- |
|
Прикладное ПО («Personal Dose Tracker (MySQL)») | |
|
Идентификационное наименование ПО |
ТИГР.00043.00.00 |
|
Номер версии (идентификационный номер) ПО |
не ниже v 3.38.614.27459* |
|
Цифровой идентификатор ПО (MD5) |
7a5c67efbcf0fc3cdb5f355736df7b21* |
|
Примечание * - Актуальные идентификационные данные ПО приведены в разделе «Свидетельство о приемке» паспорта на дозиметры. | |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 2
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон измерений МЭД непрерывного и среднего значение импульсного (при длительности импульса не менее 1,0 мс) фотонного излучения |
от 0,1 мкЗв/ч до 10 Зв/ч |
|
Пределы допускаемой основной относительной погрешности при измерении МЭД: | |
|
- ДКГ-РМ1610, ДКГ-РМ1610-01; |
±(\5 + К/Н) % где Н - значение МЭД в мЗв/ч; К - коэффициент, равный 0,0015 мЗв/ч |
|
-ДКГ-РМ1610А, ДКГ-РМ1610А-01, ДКГ-РМ1610В, ДКГ-РМ1610В-01 |
±(\0+К1/Н+К2-Н) %, где И - значение МЭД в мЗв/ч; Ki - коэффициент, равный 0,0015 мЗв/ч; Кг - коэффициент, равный 0,0015 (мЗв/ч)-1 |
|
Диапазон установки и контроля порогового уровня МЭД |
от 0,01 мкЗв/ч до 10 Зв/ч |
|
Дискретность установки порогового уровня МЭД |
единица младшего индицируемого разряда |
1родолжекие таблицы 2
|
1 |
2 |
|
Диапазон измерений ЭД: | |
|
• непрерывного фотонного излучения: | |
|
-ДКГ-РМ1610, ДКГ-РМ1610-01; |
от 0,05 мкЗв до 10 Зв |
|
-ДКГ-РМ1610А, ДКГ-РМ1610А-01, ДКГ-РМ1610В, ДКГ-РМ1610В-01 |
от 0,05 мкЗв до 20 Зв |
|
• импульсного фотонного излучения (при длительности импульса не менее 1,0 мс): | |
|
- ДКГ-РМ1610, ДКГ-РМ1610-01; |
от 10,0 мкЗв до 10 Зв |
|
- ДКГ-РМ1610А, ДКГ-РМ1610А-01.ДКГ-РМ1610В, ДКГ-РМ1610В-01 |
от 10,0 мкЗв до 20 Зв |
|
Пределы допускаемой основной относительной погрешности при измерении ЭД |
±20 % |
|
Диапазон установки порогового уровня ЭД: -ДКГ-РМ1610, ДКГ-РМ1610-01; ' -ДКГ-РМ1610А, ДКГ-РМ1610А-01, ДКГ-РМ1610В, ДКГ-РМ1610В-01 |
от 1,0 мкЗв до 10 Зв от 1,0 мкЗв до 20 Зв |
|
Дискретность установки порогового уровня ЭД |
единица младшего индицируемого разряда |
|
Дискретность отсчета времени накопления ЭД |
1 мин |
|
Пределы допускаемой дополнительной относительной погрешности при измерении МЭД, ЭД: | |
|
- при изменении температуры окружающего воздуха от нормальной (20±5) °C до минус 20 °C и от нормальной (20±5) °C до плюс 50 °C; |
±15 % |
|
- при относительной влажности окружающего воздуха 98 % при температуре плюс 35 °C; |
±10 % |
|
- при изменении напряжения питания от номинального значения до крайних значений напряжения питания; |
±5% |
|
- при воздействии магнитного поля напряженностью 800 А/м; |
±10 % |
|
-при воздействии радиочастотных электромагнитных полей |
±10 % |
|
Диапазон регистрируемых энергий |
от 0,02 до 10,0 МэВ |
|
Энергетическая зависимость чувствительности относительно энергии 0,662 МэВ (137Cs), не более: - от 20 кэВ до 33 кэВ - от 33 кэВ до 48 кэВ - от 48 кэВ до 3 МэВ - от 3 МэВ до 10 МэВ |
-60 % -40 % ±30 % ±50 % |
|
Напряжение питания дозиметров: - ДКГ-РМ1610, ДКГ-РМ1610-01 ДКГ-РМ1610А, ДКГ-РМ1610А-01; -ДКГ-РМ1610В, ДКГ-РМ1610В-01 |
3,8 (плюс 0,4; минус 0,3) В 1,5 (плюс 0,1; минус 0,15) В |
Продолжение таблицы 2
|
1 |
2 |
|
Время непрерывной работы дозиметров: - ДКГ-РМ1610, ДКГ-РМ1610-01, ДКГ-РМ1610А, ДКГ-РМ1610А-01 от полностью заряженной аккумуляторной батареи; - ДКГ-РМ1610В, ДКГ-РМ1610В-01 от одного элемента питания |
не менее 1 мес не менее 20 дней |
|
Габаритные размеры: - ДКГ-РМ1610, ДКГ-РМ1610-01 ДКГ-РМ1610А, ДКГ-РМ1610А-01 -ДКГ-РМ1610В, ДКГ-РМ1610В-01 |
не более 58x59x20 мм не более 71x59x20 мм |
|
Масса: - ДКГ-РМ1610, ДКГ-РМ1610-01 ДКГ-РМ1610А, ДКГ-РМ1610А-01; - ДКГ-РМ1610В, ДКГ-РМ1610В-01 |
не более 0,07 кг не более 0,09 кг |
Знак утверждения типа
Знак утверждения типа наносится на титульные листы паспортов ТИГР. 412118.042 ПС и ТИГР.412118.500 ПС типографским способом.
Комплектность
Состав комплекта поставки должен соответствовать таблице 3.
Таблица 3
|
Наименование |
Обозначение |
Количество на модификацию, шт | |||||
|
ДКГ-РМ1610 |
ДКГ-РМ1610А |
дкг-РМ1610-01 |
ДКГ-РМ1610А-01 |
ДКГ-РМ1610В |
ДКГ- РМ1610В-01 | ||
|
Дозиметр индивидуальный рентгеновского и гамма- излучений ДКГ-РМ1610 |
ТИГР.412118.042 |
1 |
- |
- |
- |
- |
- |
|
Дозиметр индивидуальный рентгеновского и гамма- излучений ДКГ-РМ1610А |
ТИГР.412118.042-01 |
- |
1 |
- |
- |
- |
- |
|
Дозиметр индивидуальный рентгеновского и гамма- излучений ДКГ-РМ1610-01 |
ТИГР.412118.042-20 |
- |
- |
1 |
- |
- |
- |
|
Дозиметр индивидуальный рентгеновского и гамма- излучений ДКГ-РМ1610А-01 |
ТИГР.412118.042-22 |
- |
- |
- |
1 |
- |
- |
|
Дозиметр индивидуальный рентгеновского и гамма- излучений ДКГ-РМ1610В |
ТИГР.412118.500 |
- |
- |
- |
- |
1 |
- |
|
Дозиметр индивидуальный рентгеновского и гамма- излучений ДКГ-РМ1610В-01 |
ТИГР.412118.500 |
- |
- |
- |
- |
- |
1 |
|
Элемент питания (Alkaline) 1.5 V, AAA (LR03) 13> или Energizer L92BP-2 AAA 2-3’ |
- |
- |
- |
- |
- |
1 |
1 |
|
Комплект принадлежностей |
ТИГР.305621.006 |
1 |
1 |
1 |
1 |
- |
- |
|
Комплект принадлежностей |
ТИГР.305621.503 |
- |
- |
- |
- |
1 |
1 |
|
Паспорт4* |
ТИГР.412118.042 ПС |
1 |
1 |
1 |
1 |
- |
- |
|
Паспорт4’ |
ТИГР.412118.500 ПС |
- |
- |
- |
- |
1 |
1 |
|
Краткое руководство по эксплуатации |
ТИГР.412118.042 КРЭ |
1 |
1 |
1 |
1 |
- |
- |
|
Краткое руководство по эксплуатации |
ТИГР.412118.500 КРЭ |
- |
- |
- |
- |
1 |
1 |
|
Упаковка |
ТИГР.412915.046 |
1 |
1 |
1 |
1 |
- |
- |
|
Упаковка |
ТИГР.305641.504 |
- |
- |
- |
- |
1 |
1 |
1) Применяется при температуре окружающего воздуха от О °C до плюс 50 °C. Допускается применение других элементов питания, аналогичных по параметрам;
2> Применяется при температуре окружающего воздуха от минус 20 °C до плюс 50 °C. Допускается применение других элементов питания, аналогичных по параметрам;
3> Поставляется по согласованию с потребителем;
4) В состав входит методика поверки.
Лист 7 Листов 8
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100345122.054-2012 «Дозиметр индивидуальный рентгеновского и гамма-излучения ДКГ-РМ1610. Технические условия».
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».
МРБ МП.1922-2013 «Дозиметр индивидуальный рентгеновского и гамма-излучения ДКГ-РМ1610. Методика поверки».
Заключение
Дозиметры индивидуальные рентгеновского и гамма-излучений ДКГ-РМ1610 соответствуют требованиям технических условий ТУ BY 100345122.054-2012, ГОСТ 27451-87, ТР ТС 020/2011 (сертификат соответствия № ЕАЭС BY/112 02.01. 020 09801, выдан ОАО «БЕЛЛИС», срок действия до 16.09.2025).
Межповерочный интервал - не более 12 месяцев, межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 378-98-13.
Аттестат аккредитации № BY/112 1.0025, действителен до 30.03.2024.
