Дозиметр NOMEX T11050 № 131135 в комплекте с датчиками NOMEX Multimeter T11049 № 101858 и NOMEX mAs T11060 № 160681

Назначение

Дозиметр NOMEX Т11050 №131135 в комплекте с датчиками NOMEX Multimeter Т11049 № 101858 и NOMEX mAs Т11060 № 160681 (далее - дозиметр) предназначен для измерения мощности кермы в воздухе, высокого напряжения на аноде рентгеновской трубки, слоя половинного ослабления пучка фотонного излучения, силы постоянного тока, времени экспозиции и силы постоянного тока за время экспозиции.

Область применения: контроль характеристик рентгеновских аппаратов в медицине.

Описание

Принцип действия дозиметра основан на регистрации многоканальным полупроводниковым детектором воздействующего рентгеновского излучения, преобразовании полученной энергии в электрический сигнал и затем в измеряемую физическую величину.

Дозиметр NOMEX Т11050 №131135 представляет собой измерительный блок и предназначен для обработки и отображения измеренных параметров в комплекте с датчиками NOMEX Multimeter Т11049 № 101858 и NOMEX mAs Т11060 № 160681. Датчик NOMEX Multimeter Т11049 № 101858 содержит встроенный многоканальный детектор рентгеновского излучения и измерительную схему. Датчик NOMEX mAs Т11060 № 160681 является первичным преобразователем силы постоянного тока.

Программное обеспечение (далее - ПО) встроено в дозиметр NOMEX Т11050 № 131135. Встроенное ПО (микропрограмма) содержится в блоке электроники и может быть проверено, установлено и переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств. Встроенное ПО не может быть считано без применения специальных программно-технических устройств. Конструкция прибора исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Обязательные метрологические требования: представлены в таблице 1.

Таблица 1

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Комплектность

Таблица 3

Место нанесения знака утверждения тина средств измерений: знак утверждения тина средств измерений наносится на корпус дозиметра NOMEX Т11050 № 131135.

Поверка осуществляется по МРБ МП.МН 3376-2022 «Система обеспечения единства измерений Республики Беларусь. Дозиметр NOMEX Т11050 в комплекте с датчиками NOMEX Multimeter Т11049 и NOMEX mAs Т11060. Методика поверки».

Сведения о методиках (методах) измерений: приведены в руководстве но эксплуатации.

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

техническая документация производителя «PTW-Freiburg Physikalisch-Tcchnischc Workstation Dr. Pychlau GmbH», Германия;

технический регламент Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011);

технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011);

методику поверки:

МРБ МП.МН 3376-2022 «Система обеспечения единства измерений Республики Беларусь. Дозиметр NOMEX Т11050 в комплекте с датчиками NOMEX Multimeter Т11049 и NOMEX mAs Т11060. Методика поверки».

Перечень средств поверки: представлен в таблице 4.

Таблица 4

11аимепованис и тип средств поверки

Термогигрометр UniTess ТНВ1___________

Дозиметр-радиометр МКС-ЛТ1117М________ ____ __

Установка рентгеновского излучения PANTAK-320 __

Эталонный дозиметр PTW UNIDOS wcblinc Т10021

Эталонный нсинвазивный измеритель высокого напряжения Piranha 651__

Калибратор многофункциональный Fluke 5520А___ ____

Генсратор WW2572A___________

Коммутатор тока_________ ______

Источник питания постоянного тока Б5 84   ____ ___

Примечание - Допускается применять другие средства поверки, обеспечивающие определе-нис метрологических характеристик с требуемой точностью.

Идентификация программного обеспечения: представлена в таблице 5. Таблица 5

Заключение о соответствии утвержденного тина средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: дозиметр NOMEX Т11050 №131135 в комплекте с датчиками NOMEX Multimeter Т11049 № 101858 и NOMEX mAs Т11060 № 16068 Соответствует требованиям технической документации производителя «PTW-Freiburg Physikalisch-Technischc Workstation Dr. Pychlau GmbH» (Германия), TP TC 004/2011, TP TC 020/2011.

Производи гель средств измерений

«PTW-Freiburg Physikalisch-Tcchnischc Workstation Dr. Pychlau GmbH», Германия

Lorrachcr Strabo 7, 79115 Freiburg, Germany

Телефон: +49 761 49055-0

www.ptw.de

e-mail: info@ptw.de

Уполномоченное юридическое лицо, проводившее испытания средств измерений/метрологичсскую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)

Республика Беларусь, 220053, г. Минск, Старовиленский тракт, 93

Телефон: +375 17 374-55-01

факс: +375 17 244-99-38

e-mail: info@bclgim.by

Приложения: 1. Фотографии общего вида средств измерений на 2 листах.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.

А.В. Казачок

Директор БелГИМ

Приложение 1 (обязательное) Фотографии общего вида средств измерений

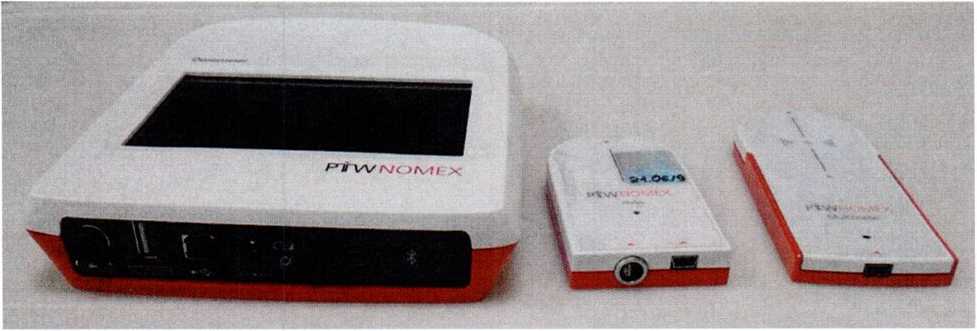

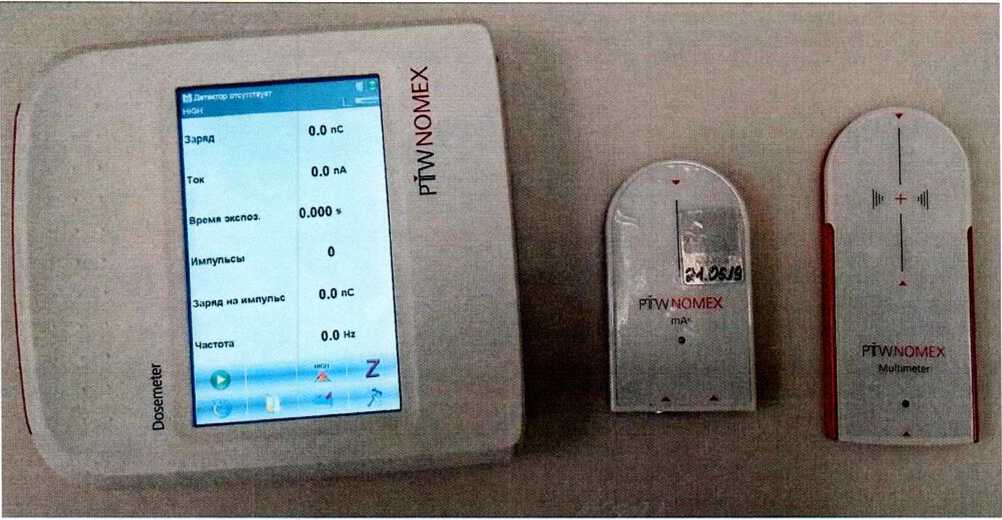

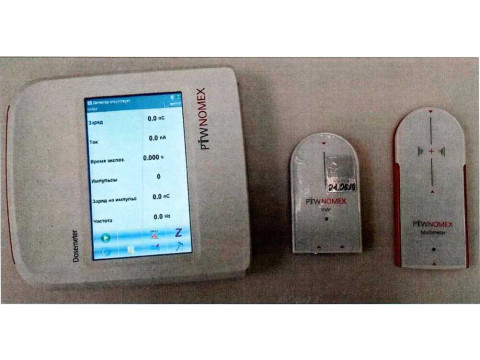

Рисунок 1.1 - Фотографии общего вида дозиметра NOMEX Т11050 № 131135 в комплекте с датчиками NOMEX Multimeter Т11049 № 101858 и NOMEX mAs Т11060 № 160681

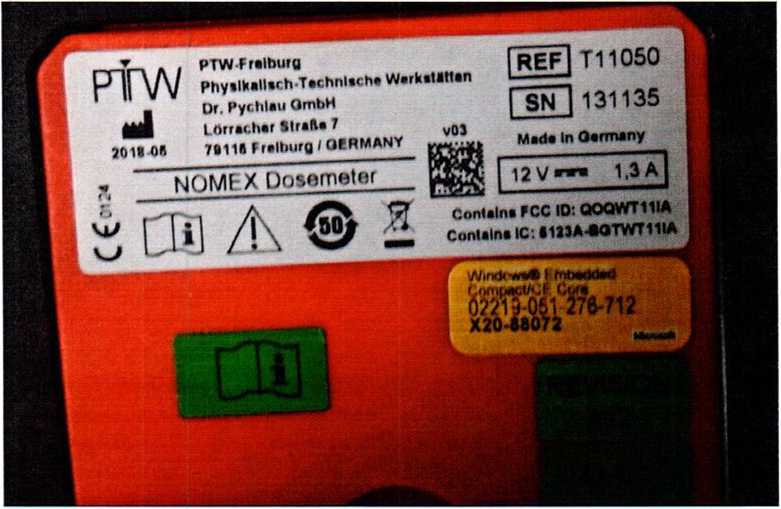

Рисунок 1.2 - Фотографии маркировки дозиметра NOMEX Т11050 № 131135

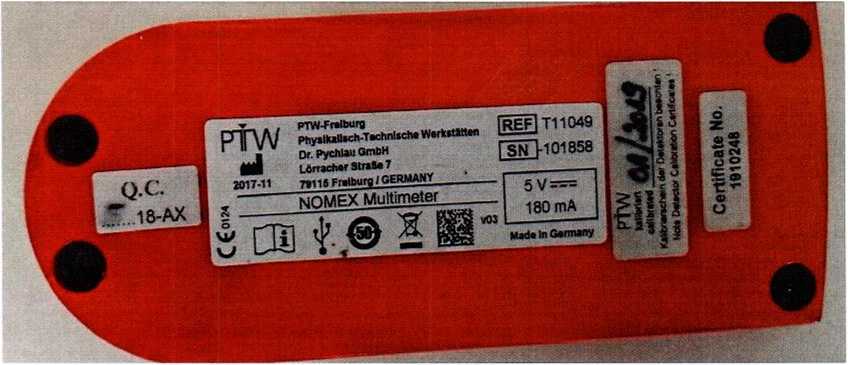

Рисунок 1.3 - Фотография маркировки датчика NOMEX Multimeter Т11049 № 101858

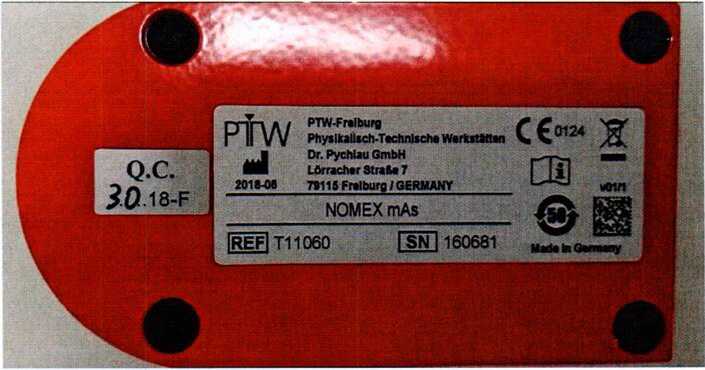

Рисунок 1.4 - Фотография маркировки датчика NOMEX mAs Т11060 № 160681

Приложение 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

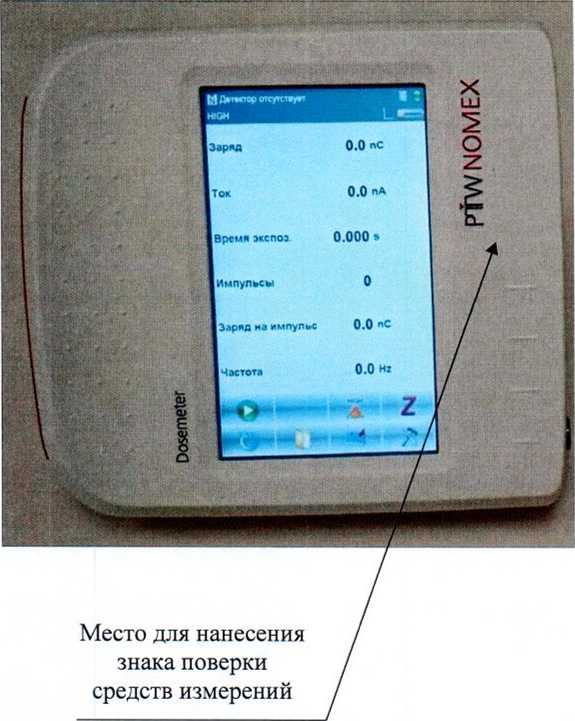

Рисунок 2.1 - Схема с указанием места для нанесения знака поверки средств измерений

Примечание - Знак поверки средств измерений может наноситься на свидетельство о поверке.
