Дозиметры-радиометры МКС-АТ1117М
| Номер в ГРСИ РФ: | РБ 03 17 2255 20 |
|---|---|
| Раздел: | Средства измерений ионизирующих излучений [17] |
| Категория: | Дозиметры |
| Производитель / заявитель: | УП "АТОМТЕХ", г. Минск |
|
Описание типа РБ 03 17 2255 20 [2010-09-13]
rb-03-17-2255-20_2010-09-13.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 2255 20 [2016-06-16]
rb-03-17-2255-20_2016-06-16.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 2255 20 [2019-05-04]
rb-03-17-2255-20_2019-05-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 2255 20 [2012-10-29]
rb-03-17-2255-20_2012-10-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 2255 20 [2008-07-09]
rb-03-17-2255-20_2008-07-09.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 2255 20 [2018-07-10]
rb-03-17-2255-20_2018-07-10.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 2255 20 [2021-12-10]
rb-03-17-2255-20_2021-12-10.pdf
|
Скачать |
Дозиметры-радиометры МКС-АТ1117М (далее - приборы) предназначены для измерений:
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 17 2255 20 |
| Наименование | Дозиметры-радиометры МКС-АТ1117М |
| Год регистрации | 2020 |
| Номер сертификата | 13536 |
| Дата регистрации | 2020-06-26 |
| Срок действия | 2025-06-26 |
| Получатель сертификата | УП "АТОМТЕХ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
УП "АТОМТЕХ"
Адрес: 220005, г. Минск, ул. Гикало, 5
Контакты: (017)270-81-42 / (017)270-29-88, 288-29-88 / E-mail: info@atomtex.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1396-2018 (изменение №1-3). |
Поверители
Скачать
|
Описание типа РБ 03 17 2255 20 [2010-09-13]
rb-03-17-2255-20_2010-09-13.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 2255 20 [2016-06-16]
rb-03-17-2255-20_2016-06-16.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 2255 20 [2019-05-04]
rb-03-17-2255-20_2019-05-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 2255 20 [2012-10-29]
rb-03-17-2255-20_2012-10-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 2255 20 [2008-07-09]
rb-03-17-2255-20_2008-07-09.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 2255 20 [2018-07-10]
rb-03-17-2255-20_2018-07-10.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 2255 20 [2021-12-10]
rb-03-17-2255-20_2021-12-10.pdf
|
Скачать |
Описание типа
Назначение
Дозиметры-радиометры МКС-АТ1117М (далее - приборы) предназначены для измерений:
амбиентного эквивалента дозы и мощности амбиентного эквивалента дозы рентгеновского и гамма-излучения;
- кермы в воздухе и мощности кермы в воздухе рентгеновского и гамма-излучения;
- амбиентного эквивалента дозы и мощности амбиентного эквивалента дозы нейтронного излучения;
- направленного эквивалента дозы и мощности направленного эквивалента дозы рентгеновского и гамма-излучения;
- скорости счета импульсов нейтронного излучения;
- плотности потока и флюенса альфа-частиц и бета-частиц с поверхности, загрязненной радиоактивными веществами;
- плотности потока и флюенса нейтронов с известным энергетическим распределением;
- поверхностной активности и числа распадов на 1 см2 радионуклида 239Ри и радионуклида 90Sr+90Y;
- оперативного поиска источников ионизирующих излучений и радиоактивных материалов.
Приборы предназначены для измерения характеристик непрерывного излучения.
Приборы относятся к носимым (переносным с БДКН-06) средствам измерений и могут эксплуатироваться в лабораторных и полевых условиях службами радиационной безопасности, на предприятиях и в организациях, применяющих источники ионизирующего излучения, для дозиметрического контроля внешнего облучения и контроля радиационной обстановки.
Описание
Приборы состоят из блоков обработки информации (БОИ, БОИ2, БОИ4), набора блоков детектирования (БД), выполняющих различные функции, и адаптера BT-DU4.
Обмен данными между БД и БОИ (БОИ2, БОИ4) осуществляется по интерфейсу RS232.
Приборы обеспечивают возможность передачи результатов измерений в персональный компьютер (ПК) по интерфейсу RS232 через COM-порт или через порт USB.
Приборы обеспечивают возможность передачи результатов измерений в БОИ4 по радиоканалу Bluetooth при использовании адаптера BT-DU4.
Принцип действия БД, предназначенных для измерения малых уровней рентгеновского, гамма-, альфа- и бета-излучений (БДКГ-03, БДКГ-04, БДКГ-05, БДКГ-11, БДКГ-24, БДКГ-30, БДКГ-32, БДКР-01, БДПА-01, БДПА-02, БДПА-03, БДПБ-01, БДПБ-02, БДПБ-03), основан на использовании высокочувствительного метода сцинтилляционных измерений с применением детекторов Nal(TI) размерами 025x40 мм (БДКГ-03), 040x40 мм (БДКГ-05), 063x63 мм (БДКГ-11), 09x2мм (БДКР-01), ZnS(Ag) 060 мм (БДПА-01), 0119 мм (БДПА-02) и 0195 мм (БДПА-03); пластмассовых детекторов размерами 030x15 мм (БДКГ-04), 050x40 мм (БДКГ-24, БДКГ-30), 070x80 мм (БДКГ-32), 060x1 мм (БДПБ-01), 0119x1 мм (БДПБ-02) и 0195x1 мм (БДПБ-03) и фотоэлектронных умножителей. Для повышения стабильности измерений в БД применена система светодиодной стабилизации измерительного тракта, которая одновременно обеспечивает проверку работоспособности всего тракта в процессе работы.
В БДКГ-03, БДКГ-05, БДКГ-11 и БДКР-01 при измерении мощности дозы и дозы использован спектрометрический метод, при котором энергетический диапазон разбит на 512 каналов, сгруппированных в 13 окон.
В БДПА-01, БДПА-02, БДПА-03, БДПБ-01, БДПБ-02, БДПБ-03 при измерении плотности потока и флюенса также использован спектрометрический метод, при котором энергетический диапазон разбит на 256 каналов.
Подключение БДКГ-03, БДКГ-05, БДКГ-11, БДКР-01, БДПА-01, БДПА-02, БДПА-03, БДПБ-01, БДПБ-02, БДПБ-03 непосредственно к ПК позволяет наблюдать аппаратурные спектры регистрируемого излучения.
В БДКГ-01, БДКГ-17, БДКН-01, БДКН-03, БДКН-05, БДКН-06, БДПС-02, БОИ, БОИ2 и БОИ4 используются газоразрядные счетчики. Благодаря энергокомпенсирующим фильтрам эффективно реализуется коррекция энергетической зависимости во всем диапазоне регистрируемых энергий.
Алгоритм работы обеспечивает непрерывность процесса измерения, вычисление «скользящих» средних значений и оперативное представление получаемой информации на табло, статистическую обработку результатов измерений и оценку статистических флуктуаций в темпе поступления сигналов от детектора, быструю адаптацию к изменению уровней радиации.
Преобразование временных распределений в непосредственно измеряемые физические величины (мощность дозы, дозу, плотность потока, флюенс) осуществляется автоматически.
Управление режимами работы, выполнение вычислений, хранение и индикация результатов измерений, самодиагностика осуществляются микропроцессорными устройствами блоков.

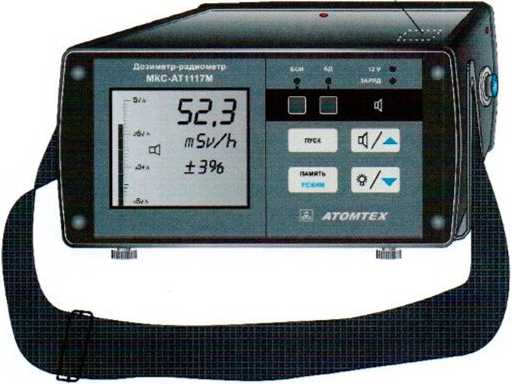

Общий вид прибора приведен на рисунке 1.

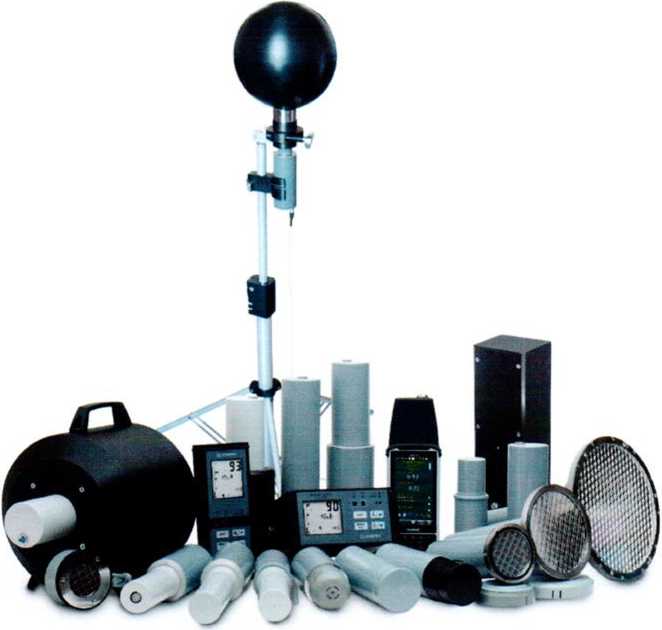

Возможные варианты использования прибора приведены на рисунках 2-8.
Места нанесения знака поверки (клейма-наклейки) на БОИ, БОИ2. БОИ4 и БД приведены на рисунках 9-12.
Рисунок 1 - Общий вид прибора

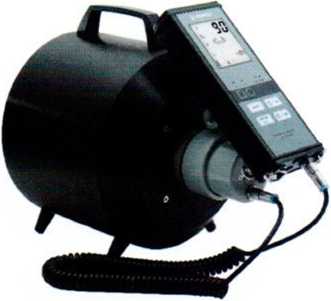

Рисунок 2 - Прибор в составе с БДКН-03 и БОИ2
Рисунок 3 - Прибор в составе с БДПБ-02 и БОИ2 в варианте раз вертикальной поверхности

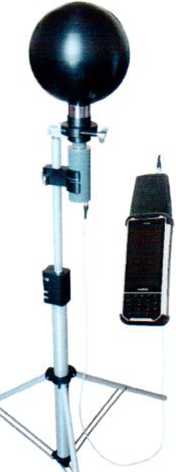

Рисунок 4 - Прибор в составе с БДКГ-30, БОИ4 и адаптером BT-DU4 на штативе

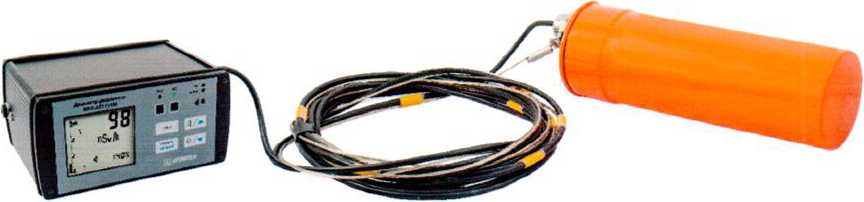

Рисунок 5 - Прибор в составе с БДКГ-01, БОИ4 на штанге

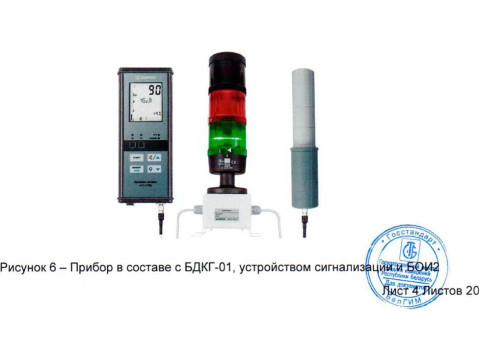

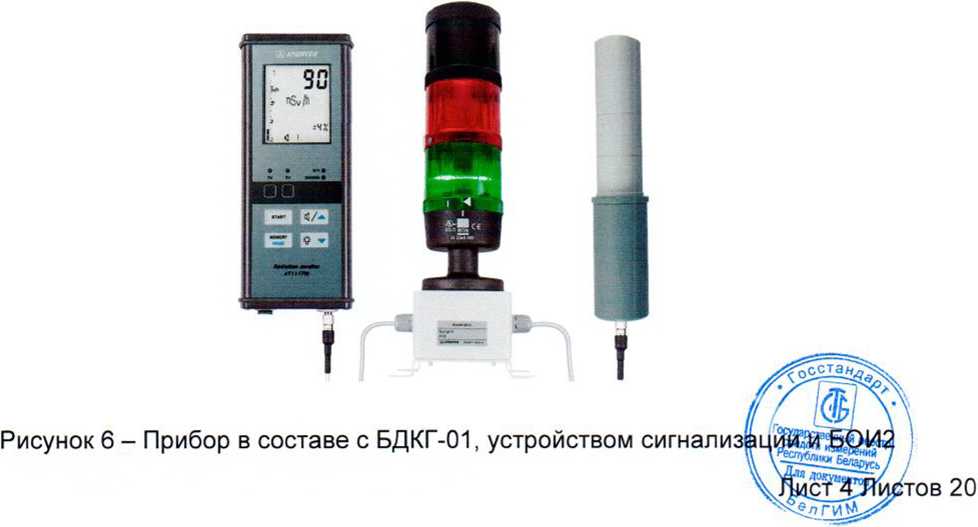

Рисунок 7 - Прибор в составе с БДКГ-01 в термоконтейнере и БОИ
Рисунок 8 - Прибор в составе с БДКН-06
Место нанесения клейма-наклейки поверителя
Рисунок 9 - Место нанесения знака поверки (клейма-наклейки) т'БОДмерений )
7 I- \ 7 \л \ РёспуОм*:* Беларусь /
документов/ /
5ГЯЙСГОВ 20
Место нанесения клейма-наклейки
Рисунок 10 - Место нанесения знака поверки (клейма-наклейки) на БОИ2
Место нанесения клейма-наклейки поверителя
Рисунок 11 - Место нанесения знака поверки (клейма-наклейки) на БОИ4

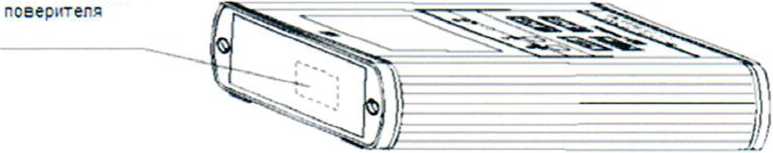

Место нанесения клейма-наклейки поверителя
Рисунок 12 - Место нанесения знака поверки (клейма-наклейки) на БД
Программное обеспечение
Программное обеспечение (ПО) прибора состоит из встроенного и внешнего (прикладного).
Встроенное ПО устанавливается на стадии производства в БОИ (БОИ2, БОИ4), БД, адаптер BT-DU4, устройство сигнализации и обеспечивает взаимодействие БД с БОИ (БОИ2, БОИ4), отображение на экране БОИ (БОИ2, БОИ4) результатов измерений и сообщений о неисправностях, управление режимами работы прибора. Встроенное ПО
защищено от непреднамеренных и преднамеренных изменений путем пло в виде наклеек из разрушаемой пленки. Доступа к цифровому идентификатор Прикладное ПО состоит из программ «ATexch», «АТ1117М mobile» и программных комплексов «ARMS» и «Mobile Laboratory».
вания
II * осударственный poocrpj г 1 \ г£редств измерений / / \\ \ госпубликм Беларусь / /
Программа «ATexch» предназначена для обмена данными с ПК, которая позволяет получать, отображать и сохранять полученные данные в ПК.
Программа «АТ1117М mobile» предназначена для работы прибора с БОИ4, позволяет получать, отображать и сохранять полученные результаты измерений с датой, временем и координатами точек измерений.
Программа «GARM» предназначена для отображения на ПК данных, полученных и обработанных прибором с привязкой к местности.
Программный комплекс «ARMS» предназначен для синхронизации результатов измерений, расположенных в БОИ4, с сервером обработки данных по сети Internet.
Программный комплекс «Mobile Laboratory» предназначен для синхронизации результатов измерений, расположенных в БОИ4, с ПК, выполняющем роль сервера.
Программа «GARM», программный комплекс «Mobile Laboratory» и программный комплекс «ARMS» не являются метрологически значимыми.
Влияние ПО учтено при нормировании метрологических характеристик.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ATexch.exe |
|
Номер версии (идентификационный номер) ПО |
1.1.6.107; 1 .x.y.z* |
|
Цифровой идентификатор ПО (MD5) |
Ь78Ь4712e5ee7b37798eee83d6d10923** |
|
Идентификационное наименование ПО |
AT1117M_Mobile.exe |
|
Номер версии (идентификационный номер) ПО |
1.1.0.127; 1.x.y.z* |
|
Цифровой идентификатор ПО (MD5) |
F1fff30066d30eec8e74e5394f658f94** |
|
* х, у, z - составная часть номера версии ПО: х=[0... 99], у=[0... 999], z=[0... 999]. * * Цифровой идентификатор приведен только для указанной версии ПО. | |
|
Примечание - Идентификационные данные версий ПО 1 .x.y.z заносят в раздел «Свидетельство о приемке» РЭ и в протокол поверки. | |
Расчет контрольной суммы проводится стандартными средствами, например, Total Commander, Double Commander.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики приведены в таблице 2.
2
|
Наименование характеристики |
Значение характеристики | |
|
Диапазон измерений мощности амбиентного эквивалента дозы рентгеновского и гамма-излучения и пределы допускаемой основной относительной погрешности прибора с: | ||
|
- БОИ, БОИ2 |
от 1 мкЗв/ч до 100 мЗв/ч |
±20 % |
|
- БОИ4 |
от 1 мкЗв/ч до 100 мЗв/ч |
±20 % |
|
- БД КГ-01 |
от 0,1 мкЗв/ч до 10 ЗвДл>=л= Поддиапазоны измере^ий< |
Ж % ’’.Реестр) Рений / / taacntj ----- |
|
от 0,1 до от 0,4 мкЗв/ч -ОТ-Л.гДР^ 0,4 мкЗв/ч до 1 Зв/ч и 1 | ||
Д0|'У>1еитм
|
Наименование характеристики |
Значение характеристики | ||
|
- БДКГ-03 |
от 0,03 до 300 мкЗв/ч |
±20 % | |
|
Поддиапазоны измерений: | |||
|
от 0,03 до 0,4 мкЗв/ч |
от 0,4 до 300 мкЗв/ч | ||
|
- БДКГ-04 |
от 0,05 мкЗв/ч до 10 Зв/ч |
±20 % | |
|
Поддиапазоны измерений: от 0,05 до 0 °Т3/ от 1 до 0,4 мкЗв/ч ’ „ , 10 Зв/ч до 1 Зв/ч | |||
|
- БДКГ-05 |
от 0,03 до 300 мкЗв/ч |
±20 % | |
|
Поддиапазоны измерений: | |||
|
от 0,03 до 0,4 мкЗв/ч |
от 0,4 до 300 мкЗв/ч | ||
|
- БДКГ-11 |
от 0,03 до 100 мкЗв/ч |
±20 % | |
|
Поддиапазоны измерений: от 0,03 до от 0,4 до 0,4 мкЗв/ч 100 мкЗв/ч | |||
|
- БДКГ-17 |
от 1 мЗв/ч до 100 Зв/ч Поддиапазоны измерений: |
±20 % | |
|
от 1 мЗв/ч до 1 Зв/ч |
от 1 до 100 Зв/ч | ||
|
- БДКГ-24 |
от 0,03 мкЗв/ч до 1 Зв/ч | ||
|
Поддиапазоны измерений: |
±20 % | ||
|
от 0,03 до 0,4 мкЗв/ч |
от 0,4 мкЗв/ч до 1 Зв/ч | ||
|
- БДКГ-32 |
от 0,03 мкЗв/ч до 0,5 Зв/ч |
±20 % | |
|
Поддиапазоны измерений: от 0,03 до от 0,4 мкЗв/ч 0,4 мкЗв/ч до 0,5 Зв/ч | |||
|
- БДПС-02 |
от 0,1 мкЗв/ч до 30 мЗв/ч |
±20 % | |
|
Поддиапазоны измерений: от 0,1 до от 0,4 мкЗв/ч 0,4 мкЗв/ч до 30 мЗв/ч | |||
|
Диапазон измерений мощности кермы в воздухе рентгеновского и гамма-излучения и пределы допускаемой основной относительной погрешности прибора с БДКГ-30 |
от 0,03 мкГр/ч до 1 Гр/ч |
±20 % | |
|
Поддиапазо от 0,03 до 0,4 мкГр/ч |
ны измерений: от 0,4 мкГр/ч до 1 Г р/ч | ||
|
Диапазон измерений амбиентного эквивалента дозы рентгеновского и гамма-излучения и пределы допускаемой основной относительной погрешности прибора с: | |||
|
- БОИ, БОИ2 |
от 1 мкЗв до 1 Зв |
±20 % | |
|
-БОИ4 - БД КГ-01 |
от 1 мкЗв до 100 Зв от 0,1 мкЗв до 10 Зв^-—. |
±20 % ..„±20 % | |
|
- БДКГ-03 - БДКГ-04 |
от 0,03 мкЗв до 1 от 0,7 нЗв до lOO^B^Jr ---- ------------------------------- п г г^ств |
% | |
//
Ущя Докум272Т“*у //
|
Наименование характеристики |
Значение характеристики | |
|
- БДКГ-05 |
от 0,03 мкЗв до 0,3 Зв |
±20 % |
|
- БДКГ-11 |
от 0,01 мкЗв до 10 мЗв |
±20 % |
|
- БДКГ-17 |
от 1 мЗв до 100 Зв |
±20 % |
|
- БДКГ-24 |
от 0,1 нЗв до 100 Зв |
±20 % |
|
- БДКГ-32 |
от 0,1 нЗв до 100 Зв |
±20 % |
|
- БДПС-02 |
от 0,1 мкЗв до 1 Зв |
±20 % |
|
Диапазон измерений кермы в воздухе рентгеновского и гамма-излучения и пределы допускаемой основной относительной погрешности прибора с БДКГ-30 |
от 0,1 нГр до 100 Гр |
±20 % |
|
Диапазон измерений мощности направленного эквивалента дозы рентгеновского и гамма-излучения и пределы допускаемой основной относительной погрешности прибора с БДКР-01 |
от 0,05 до 100 мкЗв/ч |
±20 % |
|
Поддиапазоны измерений: | ||
|
от 0,05 до от 0,4 до 0,4 мкЗв/ч 100 мкЗв/ч | ||
|
Диапазон измерений направленного эквивалента дозы рентгеновского и гамма-излучения и пределы допускаемой основной относительной погрешности прибора с БДКР-01 |
от 50 нЗв до 5 мЗв |
±20 % |
|
Диапазон измерений плотности потока альфа-частиц и пределы допускаемой основной относительной погрешности прибора с: | ||
|
- БД ПА-01 |
от 0,1 до 105 мин’1-см'2 |
±20 % |
|
- БДПА-02 |
от 0,05 до 5-Ю4 мин-1 см’2 |
±20 % |
|
- БДПА-03 |
от 0,05 до 2-104 мин’1-см’2 |
±20 % |
|
- БДПС-02 |
от 2,4 до 30 мин’1-см’2 |
±30 % |
|
от 30 до 106 мин-1 см’2 |
±20 % | |
|
Диапазон измерений флюенса альфа-частиц и пределы допускаемой основной относительной погрешности прибора с: | ||
|
- БД ПА-01 |
от 1 до З Ю6 см’2 |
±20 % |
|
- БДПА-02 |
от 1 до З Ю6 см’2 |
±20 % |
|
- БДПА-03 |
от 1 до З Ю6 см’2 |
±20 % |
|
- БДПС-02 |
от 1 до З Ю6 см’2 |
±20 % |
|
Диапазон измерений поверхностной активности радионуклида 239Ри и пределы допускаемой основной относительной погрешности прибора с: | ||
|
- БД ПА-01 |
от 3,4 10’3 до 3,4-103 Бк-см’2 |
±20 % |
|
- БДПА-02 |
от 1,7-10’3 до 1,7-103 Бк-см’2 |
±20 % |
|
- БДПА-03 |
от 1,7-Ю’3 до 0,68 103 Бк-см’2 |
±20 % |
|
Наименование характеристики |
Значение характеристики | |
|
Диапазон измерений числа распадов на 1 см2 радионуклида 239Ри и пределы допускаемой основной относительной погрешности прибора с: | ||
|
- БДПА-01 |
от 1 до 3-106 см’2 |
±20 % |
|
- БДПА-02 |
от 1 до 3'106 см’2 |
±20 % |
|
- БДПА-03 |
от 1 до З Ю6 см’2 |
±20 % |
|
Диапазон измерений плотности потока бета-частиц и пределы допускаемой основной относительной погрешности прибора с: | ||
|
- БДПБ-01 |
от 1 до 5-105 мин’1 см’2 |
±20 % |
|
- БДПБ-02 |
от 0,5 до 1,5-105 мин’1см’2 |
±20 % |
|
- БДПБ-03 |
от 0,5 до 0,5-105 мин’1'СМ’2 |
±20 % |
|
- БДПС-02 |
от 6 ДО 106 МИН’1 СМ’2 |
±20 % |
|
Диапазон измерений флюенса бета-частиц и пределы допускаемой основной относительной погрешности прибора с: | ||
|
- БДПБ-01 |
от 1 до З Ю6 см’2 |
±20 % |
|
- БДПБ-02 |
от 1 до 3-106 см’2 |
±20 % |
|
- БДПБ-03 |
от 1 до ЗЮ6 см’2 |
±20 % |
|
- БДПС-02 |
от 1 до ЗЮ6 см’2 |
±20 % |
|
Диапазон измерений поверхностной активности радионуклида 90Sr+90Y и пределы допускаемой основной относительной погрешности прибора с: | ||
|
- БДПБ-01 |
от 4,4-10’2 до 2,2-104 Бк-см’2 |
±20 % |
|
- БДПБ-02 |
от 2,2-Ю’2 до 0,66-104 Бк-см-2 |
±20 % |
|
- БДПБ-03 |
от 2,2-Ю’2 до 0,22-Ю4 Бк-см’2 |
±20 % |
|
Диапазон измерений числа распадов на 1 см2 радионуклида 90Sr+90Y и пределы допускаемой основной относительной погрешности прибора с: | ||
|
- БДПБ-01 |
от 1 до 3-106 см’2 |
±20 % |
|
- БДПБ-02 |
от 1 до 3-106 см’2 |
±20 % |
|
- БДПБ-03 |
от 1 до ЗЮ6 см’2 |
±20 % |
|
Диапазон измерений мощности амбиентного эквивалента дозы нейтронного излучения плутоний-бериллиевых источников и пределы допускаемой основной относительной погрешности прибора с БДКН-01 |
от 0,1 мкЗв/ч до 10 мЗв/ч |
±35 % |
|
Диапазон измерений амбиентного эквивалента дозы нейтронного излучения плутоний-бериллиевых источников и пределы допускаемой основной относительной погрешности прибора с БДКН-01 |
от 0,1 мкЗв до 10 | |
Госдарствеяный роестр) I dS*'1?3 из"вРе"ий /
|
Наименование характеристики |
Значение характеристики | |
|
Диапазон измерений мощности амбиентного эквивалента дозы нейтронного излучения и пределы допускаемой основной относительной погрешности прибора с БДКН-03 |
от 0,1 мкЗв/ч до 10 мЗв/ч |
±20 % |
|
Диапазон измерений амбиентного эквивалента дозы нейтронного излучения и пределы допускаемой основной относительной погрешности прибора с БДКН-03 |
от 0,1 мкЗв до 10 Зв |
±20 % |
|
Диапазон измерений мощности амбиентного эквивалента дозы нейтронного излучения и пределы допускаемой основной относительной погрешности прибора с БДКН-06 |
от 0,1 мкЗв/ч до 30 мЗв/ч |
±20 % |
|
Диапазон измерений амбиентного эквивалента дозы нейтронного излучения и пределы допускаемой основной относительной погрешности прибора с БДКН-06 |
от 0,1 мкЗв до 10 Зв |
±20 % |
|
Диапазон измерений скорости счета импульсов нейтронного излучения и пределы допускаемой основной относительной погрешности прибора с БДКН-06 |
от 0,01 до 5-Ю4 с1 |
±10 % |
|
Диапазон измерений плотности потока нейтронов с известным энергетическим распределением и пределы допускаемой основной относительной погрешности прибора с БДКН-01 |
от 0,1 до 104 с1 см'2 |
±20 % |
|
Диапазон измерений плотности потока нейтронов с известным энергетическим распределением и пределы допускаемой основной относительной погрешности прибора с БДКН-03 |
от 0,1 до 104 с1 см'2 |
±30 % |
|
Диапазон измерений плотности потока нейтронов с известным энергетическим распределением и пределы допускаемой основной относительной погрешности прибора с БДКН-05 |
от 0,1 до 2 103 с‘1см’2 |
±20 % |
|
Диапазон измерений флюенса нейтронов с известным энергетическим распределением и пределы допускаемой основной относительной погрешности прибора с БДКН-01 |
от 1 до З Ю6 см-2 |
±20 % |
|
Диапазон измерений флюенса нейтронов с известным энергетическим распределением и пределы допускаемой основной относительной погрешности прибора с БДКН-03 |
ОТ 1 ДО З Ю6 CM'2z;^oc|l||| |
^±30 % |
ПО государственный реестр) । средств измерений / 1 \ Республик Белеруе» / /
|
Наименование характеристики |
Значение характеристики | |||||
|
Диапазон измерений флюенса нейтронов с известным энергетическим распределением и пределы допускаемой основной относительной погрешности прибора с БДКН-05 |
от 0,1 до 3-106 см'2 |
±20 % | ||||
|
Диапазон энергий регистрируемого рентгеновского и гамма-излучения и энергетическая зависимость прибора с: | ||||||
|
- БОИ, БОИ2, БОИ4 |
от 60 кэВ до 3 МэВ |
-25 %; +35 % | ||||
|
- БДКГ-01 |
от 60 кэВ до 3 МэВ |
-25 %; +35 % | ||||
|
- БДКГ-03 |
от 50 кэВ до 3 МэВ |
±20 % | ||||
|
- БДКГ-04 |
от 15 кэВ до 3 МэВ |
±25 % | ||||
|
от 3 до 10 МэВ |
±40 % | |||||
|
- БДКГ-05 |
от 50 кэВ до 3 МэВ |
±20 % | ||||
|
- БДКГ-11 |
от 50 кэВ до 3 МэВ |
±20 % | ||||
|
- БДКГ-17 |
от 60 кэВ до 3 МэВ |
-25 %; +35 % | ||||
|
- БДКГ-24 |
от 25 кэВ до 3 МэВ |
±25 % | ||||
|
от 3 до 10 МэВ |
±40 % | |||||
|
- БДКГ-30 |
от 50 кэВ до 3 МэВ |
±25 % | ||||
|
от 3 до 10 МэВ |
±40 % | |||||
|
- БДКГ-32 |
от 40 кэВ до 3 МэВ |
±25 % | ||||
|
от 3 до 10 МэВ |
±40 % | |||||
|
- БДПС-02 |
от 20 кэВ до 3 МэВ |
±30 % | ||||
|
Диапазон энергий регистрируемого рентгеновского и гамма-излучения и энергетическая зависимость прибора с БДКР-01 | ||||||
|
от 5 до 60 кэВ |
±35 % | |||||
|
от 60 до 160 кэВ |
±30 % | |||||
|
Диапазон граничных эне регистрируемого прибор (БДПБ-02, БДПБ-03), БД |
ргий бета-излучения, ом с БДПБ-01 ПС-02 |
от 156 до 3540 кэВ | ||||
|
Чувствительность к бета-излучению радионуклида относительно чувствительности к бета-излучению радионуклида 90Sr+90Y (относительная чувствительность) прибора с: |
Радионуклид |
Энергия Ер, кэВ |
БДПБ-01 |
БДПБ-02 |
БДПБ-03 |
БДПС-02 |
|
14С |
156 |
0,36 ± 0,09 |
0,40 ±0,10 |
0,40 ±0,10 |
0,15 ± 0,08 | |
|
147Рт |
225 |
0,75 ±0,18 |
1,00 ±0,20 |
0,65 ±0,15 |
0,45 ±0,15 | |
|
60Со |
318 |
0,94 ±0,15 |
1,00 ±0,20 |
1,10 ± 0,20 |
0,65 ±0,15 | |
|
204Т1 |
763 |
1,05 ± 0,15 |
1,00 ±0,20 |
1,10 ±0,20 |
1,00 ±0,20 | |
|
9°sr+90Y |
546 (90Sr) 2274 (90Y) |
1,0 |
1,0 | |||
|
106Ru+106Rh |
3540 |
1,05 ± 0,15 |
1,00 ±0,20 |
1,0(/±О.2с[ I осутирсгв Ц t соепстй |
®001^20 иный реестр] ! 13^емний /—li----- | |
is документов
|
Наименование характеристики |
Значение характеристики | |||||
|
Диапазон энергий регистрируемого нейтронного излучения прибором с БДКН-01 (БДКН-03, БДКН-05) |
от 0,025 эВ до 14 МэВ | |||||
|
Диапазон энергий регистрируемого нейтронного излучения прибором с БДКН-06 |
от 0,025 эВ до 16 МэВ | |||||
|
Относительная чувствительность для типовых источников нейтронного излучения при измерении мощности амбиентного эквивалента дозы прибора с: |
Источник нейтронов с энергией |
БДКН-01 |
БДКН-03 |
БДКН-06 | ||
|
Тепловые, ^=0,025 эВ |
51,3± 10,3 |
0,225 ± 0,045 |
1,1 ±0,2 | |||
|
Ra-y-Be, ^=100 кэВ |
12,20 ± 1,20 |
0,81 ± 0,08 |
1,08 ± 0,10 | |||
|
252Cf, ^,=2,13 МэВ |
1,17 ± 0,12 |
1,02 ± 0,10 |
1,0 ±0,1 | |||
|
Ри-а-Ве, ^=3,7 МэВ |
1,0 |
1,0 |
1,0 | |||
|
Ри-а-Ве, ^=4,16 МэВ |
0,83 ± 0,08 |
1,0 ± 0,1 |
1,05 ± 0,10 | |||
|
Относительная чувствительность для типовых источников нейтронного излучения при измерении плотности потока прибора с: |
Источник нейтронов с энергией Е» |
БДКН-01 |
БДКН-03 |
БДКН-05 | ||
|
Тепловые, ^=0,025 эВ |
1,57 ±0,30 |
0,007 ± 0,0014 |
1,36 ±0,27 | |||
|
Ra-y-Be, Д,= 100 кэВ |
2,98 ±0,30 |
0,20 ± 0,02 |
— | |||
|
252Cf, ^=2,13 МэВ |
1,250 ±0,125 |
1,10 ± 0,11 |
1,18 ± 0,12 | |||
|
Ри-а-Ве, ^=3,7 МэВ |
1,0 |
1,0 |
1,0 | |||
|
Ри-а-Ве, ^=4,16 МэВ |
0,90 ± 0,09 |
1,09 ± 0,11 |
0,76 ± 0,08 | |||
|
Время установления рабочего режима, не более |
1 МИН | |||||
|
Время непрерывной работы, не менее: | ||||||
|
- при автономном питании от полностью заряженного блока аккумуляторов БОИ (БОИ2) или адаптера BT-DU4 (при отключенном радиоканале) |
24 ч | |||||
|
- при автономном питании от полностью заряженного блока аккумуляторов адаптера BT-DU4 (при включенном радиоканале) |
12 ч | |||||
|
- при автономном питании от полностью заряженного блока аккумуляторов БОИ4 (при отключенном радиоканале) |
8ч | |||||
|
- при автономном питании от полностью заряженного блока аккумуляторов БОИ4 (при отключенном радиоканале) с БДКН-06 |
12 ч / | |||||
сЖ;Т“" Реестр! '
7
л.
|
Наименование характеристики |
Значение характеристики | |
|
Нестабильность показаний за время непрерывной работы, не более |
5 % | |
|
Пределы допускаемой дополнительной относительной погрешности прибора с БДПА-01 (БДПА-02, БДПА-03) при измерении плотности потока альфа-частиц и поверхностной активности радионуклида 239Ри при воздействии сопутствующего гамма-излучения с мощностью дозы 10 мЗв/ч |
±5% | |
|
Пределы допускаемой дополнительной относительной погрешности прибора с БДПА-01 (БДПА-02, БДПА-03) при измерении плотности потока альфа-частиц и поверхностной активности радионуклида 239Ри при воздействии сопутствующего бета-излучения радионуклида 90Sr+90Y с внешним излучением не менее З Ю3 с1 |
±5% | |
|
Пределы допускаемой дополнительной относительной погрешности прибора с БДКН-03 (БДКН-06) при измерении мощности дозы и прибора с БДКН-01 (БДКН-05) при измерении плотности потока нейтронов при воздействии сопутствующего гамма-излучения с мощностью дозы 10 мЗв/ч |
±5 % | |
|
Пределы допускаемых дополнительных относительных погрешностей: | ||
|
- при изменении температуры окружающего воздуха в рабочем диапазоне температур относительно нормальных условий |
±10 % | |
|
- при воздействии относительной влажности воздуха до 95 % при температуре 35 °C и более низких температурах без конденсации влаги |
±10 % | |
|
- при воздействии постоянных магнитных полей и переменных полей сетевой частоты напряженностью до 400 А/м прибора с БДПА-01, БДПА-02, БДПА-03, БДПБ-01, БДПБ-02, БДПБ-03, БДКГ-03, БДКГ-04, БДКГ-05, БДКГ-11, БДКГ-24, БДКГ-30, БДКГ-32, БДКР-01 |
±10 % | |
|
- при воздействии синусоидальных вибраций в диапазоне частот от 10 до 55 Гц (от 5 до 35 Гц (прибор с БДКН-06)) |
±5 % | |
|
- при воздействии одиночных механических ударов с пиковым ускорением 50 м/с2 |
±5 % | |
|
Рабочие условия эксплуатации: | ||
|
- температура окружающего воздуха: | ||
|
- без БОИ4, БДКГ-04, БДКГ-24, БДКГ-30, БДКГ-32, БДКР-01, БДКН-06 ______ |
.............................................................................. от минус 40 °C до ' | |
\Алл долуии,,™
Листам- Лис
|
Наименование характеристики |
Значение характеристики |
|
- с БОИ4, БДКН-06 |
от минус 30 °C до плюс 50 °C |
|
- с БДКГ-04, БДКГ-24, БДКГ-30, БДКГ-32 |
от минус 50 °C до плюс 50 °C |
|
-сБДКР-01 |
от 0 °C до 40 °C |
|
- относительная влажность воздуха при температуре 35 °C и более низких температурах без конденсации влаги |
до 95% |
|
- атмосферное давление |
от 84 до 106,7 кПа |
|
Нормальные условия применения: | |
|
- температура окружающего воздуха |
от 15 °C до 25 °C |
|
- относительная влажность воздуха |
от 30 % до 80 % |
|
- атмосферное давление |
от 84 до 106,7 кПа |
|
- фон гамма-излучения, не более |
0,20 мкЗв/ч |
|
Габаритные размеры, мм, не более: | |
|
- БОИ |
177x85x124 |
|
- БОИ2 |
210x88x36 |
|
- БОИ4 |
265x90x40 |
|
- БД КГ-01 |
054x256 |
|
- БДКГ-03 |
060x299 |
|
- БДКГ-04 |
060x200 |
|
- БДКГ-05 |
060x290 |
|
- БДКГ-11 |
076x320 |
|
-БДКГ-17 |
054x167 |
|
- БДКГ-24 |
060x205 |
|
- БДКГ-30 |
060x207 |
|
- БДКГ-32 |
080x245 |
|
- БДКН-01 |
090x260 |
|
- БДКН-03 |
316x220x265 |
|
- БДКН-05 |
105x115x380 |
|
- БДКН-06 |
550x254x254 |
|
- БДКР-01 |
060x261 |
|
- БД ПА-01 |
085x200 |
|
- БДПА-02 |
0137x230 |
|
- БДПА-03 |
0222x277 |
|
- БДПБ-01 |
085x205 |
|
- БДПБ-02 |
0137x235 |
|
- БДПБ-03 |
0222x281 |
|
- БДПС-02 |
138x86x60 |
|
- сетевой адаптер |
110x60x85 |
|
- адаптер BT-DU4 |
145x40x85 ^===^ ---------—----- |
Государственный огжп,)
|
Наименование характеристики |
Значение характеристики |
|
Масса, кг, не более: | |
|
-БОИ |
1,20 |
|
- БОИ2 |
0,60 |
|
- БОИ4 |
0,60 |
|
- БД КГ-01 |
0,50 |
|
- БДКГ-03 |
0,60 |
|
- БДКГ-04 |
0,46 |
|
- БДКГ-05 |
1,20 |
|
- БДКГ-11 |
1,90 |
|
- БДКГ-17 |
0,28 |
|
- БДКГ-24 |
0,50 |
|
- БДКГ-30 |
0,60 |
|
- БДКГ-32 |
0,78 |
|
- БДКН-01 |
2,00 |
|
- БДКН-03 |
8,00 |
|
- БДКН-05 |
3,50 |
|
- БДКН-06 |
10,0 |
|
- БДКР-01 |
0,55 |
|
- БД ПА-01 |
0,50 |
|
- БДПА-02 |
0,70 |
|
- БДПА-03 |
1,40 |
|
- БДПБ-01 |
0,55 |
|
- БДПБ-02 |
0,87 |
|
- БДПБ-03 |
1,80 |
|
- БДПС-02 |
0,33 |
|
- сетевой адаптер |
0,50 |
|
- адаптер BT-DU4 |
0,40 |
Знак утверждения типа
Знак утверждения типа наносится на этикетку, расположенную на задней стенке корпуса БОИ (БОИ2, БОИ4), БД, адаптера BT-DU4, и на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность
Комплект поставки прибора приведен в таблице 3.
Таблица 3
|
Наименование, тип |
Обозначение |
Количество |
Примечание |
|
1 Дозиметр-радиометр МКС-АТ1117М в составе: |
ТИАЯ.412152.008 |
1 | |
|
- блок обработки информации БОИ |
ТИАЯ.412159.015 |
1 | |
|
- блок обработки информации БОИ2 |
ТИАЯ.412159.018 |
1 | |
|
- блок обработки информации БОИ4 |
ТИАЯ.468367.003 |
1 | |
|
- блок детектирования гамма-излучения БДКГ-01 |
ТИАЯ.418269.013 |
1 | |
|
- блок детектирования гамма-излучения БДКГ-03 |
ТИАЯ.418269.020 |
1 | |
|
- блок детектирования гамма-излучения БДКГ-04 |
ТИАЯ.418269.036 |
1 | |
|
- блок детектирования гамма-излучения БДКГ-05 |
ТИАЯ.418269.022 |
1 | |
|
- блок детектирования гамма-излучения БДКГ-11 |
ТИАЯ.418269.029 |
1 | |
|
- блок детектирования гамма-излучения БДКГ-17 |
ТИАЯ.418269.038 |
1 | |
|
- блок детектирования гамма-излучения БДКГ-24 |
ТИАЯ.418269.063 |
1 | |
|
- блок детектирования гамма-излучения БДКГ-30 |
ТИАЯ.418269.100 |
1 | |
|
- блок детектирования гамма-излучения БДКГ-32 |
ТИАЯ.418269.113 |
1 | |
|
- блок детектирования нейтронного излучения БД КН-01 |
ТИАЯ.418252.007 |
1 | |
|
- блок детектирования нейтронного излучения БДКН-03 |
ТИАЯ.418252.013 |
1 | |
|
- блок детектирования нейтронного излучения БДКН-05 |
ТИАЯ.418252.017 |
1 | |
|
- блок детектирования нейтронного излучения БДКН-06 |
ТИАЯ.418252.042 |
1 | |
|
- блок детектирования рентгеновского излучения БДКР-01 |
ТИАЯ.418269.039 |
1 |
/Пг<\ |
|
Наименование, тип |
Обозначение |
Количество |
Примечание |
|
- блок детектирования альфа-излучения БДПА-01 |
ТИАЯ.418252.009 |
1 | |
|
- блок детектирования альфа-излучения БДПА-02 |
ТИАЯ.418252.020 |
1 | |
|
- блок детектирования альфа-излучения БДПА-03 |
ТИАЯ.418252.035 |
1 | |
|
- блок детектирования бета-излучения БДПБ-01 |
ТИАЯ.418252.010 |
1 | |
|
- блок детектирования бета-излучения БДПБ-02 |
ТИАЯ.418252.029 |
1 | |
|
- блок детектирования бета-излучения БДПБ-03 |
ТИАЯ.418252.036 |
1 | |
|
- блок детектирования альфа- и бета-излучения БДПС-02 |
ТИАЯ.418252.005 |
1 | |
|
2 Адаптер BT-DU4 |
ТИАЯ.468367.002 |
1 |
По заказу |
|
3 Адаптер сетевой SA110C-12GS-I |
1 |
По заказу | |
|
4 Программа «ATexch» |
ТИАЯ.00065-02 |
1 |
На внешнем носителе данных. По заказу |
|
5 Программа «ATexch». Руководство оператора |
ТИАЯ.00065-02 34 |
1 |
По заказу |
|
6 Программа «АТ1117М mobile» |
ТИАЯ.00204-01 |
1 |
На внешнем носителе данных. Поставляется по заказу с БОИ4 |
|
7 Программа «АТ1117М mobile». Руководство оператора |
ТИАЯ.00204-01 34 |
1 |
Поставляется по заказу с БОИ4 |
|
8 Программа «GARM» |
ТИАЯ.00113-01 |
1 |
На внешнем носителе данных. По заказу |
|
9 Программа «GARM». Руководство оператора |
ТИАЯ.00113-01 34 |
1 |
По заказу |
|
10 Программный комплекс «ARMS» |
ТИАЯ.00221-01 |
1 |
На внешнем носителе данных. По заказу |
|
11 Программный комплекс «ARMS». Руководство оператора |
ТИАЯ.00221-01 34 |
1 |
По заказу |
|
12 Программный комплекс «Mobile Laboratory» |
ТИАЯ.00340-01 |
1 |
На внешнем носителе данных. По заказу^^-^,. |
Государственный реестр | i средств измерений I ■ \ Республики Беларусь / /
|
Наименование, тип |
Обозначение |
Количество |
Примечание |
|
13 Программный комплекс «Mobile Laboratory». Руководство оператора |
ТИАЯ.00340-01 34 |
1 |
По заказу |
|
14 Комплект принадлежностей |
ТИАЯ.412918.006 |
1 |
По заказу |
|
15 Методика поверки |
МРБ МП.1396-2018 |
1* | |
|
16 Руководство по эксплуатации |
ТИАЯ.412152.008 РЭ |
1 | |
|
17 Паспорт БД |
1 |
По заказу | |
|
18 Упаковка |
ТИАЯ.305649.015 |
1 |
Кейс. По заказу |
|
* Поставляется в одном экземпляре при отгрузке нескольких приборов одному потребителю. | |||
|
Примечания 1 Прибор может поставляться с любым набором блоков. 2 Допускается замена сетевого адаптера SA110C-12GS-I на другой тип сетевого адаптера с аналогичными техническими характеристиками. 3 Паспорт БД поставляется при доукомплектовании ранее выпущенных приборов отдельными блоками. 4 Комплект принадлежностей может поставляться полностью или отдельные его составляющие. 5 В зависимости от комплекта поставки прибор может быть упакован в одну или несколько упаковок. 6 В качестве внешнего носителя данных применяется оптический диск (CD) или USB-флеш-накопитель. При заказе USB-флеш-накопителя все программы поставляются на одном носителе. | |||
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУВУ 100865348.014-2020 «Дозиметр-радиометр МКС-АТ1117М. Технические условия».
СТБ 8065-2016 «Система обеспечения единства измерений Республики Беларусь.
Дозиметры и измерители мощности дозы фотонного излучения. Методика поверки».
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».
ГОСТ 28271-89 «Приборы радиометрические и дозиметрические носимые. Общие технические требования и методы испытаний».
ГОСТ 17225-85 «Радиометры загрязненности поверхностей альфа- и бета-активными веществами. Общие технические требования и методы испытаний».
МРБ МП.1396-2018 «Дозиметр-радиометр МКС-АТ1117М. Методика поверки».
Заключение
Дозиметры-радиометры МКС-АТ1117М соответствуют ТУ BY 100865348.014-2020, ГОСТ 27451-87, ГОСТ 28271-89, ГОСТ 17225-85, ТР ТС 004/2011
о соответствии регистрационный
и ТР ТС 020/2011 (декларация
номер
ЕАЭС № BY/112 11.01. ТР004 003 42428 действительна по 25.08.2025).
Межповерочный интервал: не более 12 месяцев, межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ, г. Минск, Старовиленский тракт, 93, тел. 378-98-13.
Аттестат аккредитации № BY/112 1.0025 (действителен до 30.03.2024).
