Дозиметры-радиометры МКС-РМ1410
| Номер в ГРСИ РФ: | РБ 03 17 5412 20 |
|---|---|
| Раздел: | Средства измерений ионизирующих излучений [17] |
| Категория: | Дозиметры |
| Производитель / заявитель: | ООО «Полимастер», г. Минск |
Дозиметры-радиометры МКС-РМ1410 (далее по тексту - дозиметры), предна-знаменные для измерения мощности амбиентного эквивалента дозы Н* (10) (далее по тексту - МЭД) рентгеновского и гамма-излучений (далее по тексту - фотонного излучения) и нейтронного излучения, накопления и хранения сцинтилляционных спектров гамма-излучения, идентификации радионуклидного состава вещества, измерения плотности потока альфа- и бета-излучений, а также для поиска, обнаружения и локализации радиоактивных материалов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 17 5412 20 |
| Наименование | Дозиметры-радиометры МКС-РМ1410 |
| Год регистрации | 2020 |
| Номер сертификата | 13208 |
| Дата регистрации | 2020-02-27 |
| Срок действия | 2025-02-27 |
| Получатель сертификата | ООО "Полимастер", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "Полимастер"
Адрес: 220141, г. Минск, ул. Ф.Скорины, 51
Контакты: (017) 268 68 19 // (017) 264 23 56, polimaster@polimaster.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2412-2014 (извещение №1-2). |
Поверители
Скачать
|
Описание типа РБ 03 17 5412 20 [2020-02-27]
rb-03-17-5412-20_2020-02-27.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 5412 20 [2014-09-24]
rb-03-17-5412-20_2014-09-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 5412 20 [2015-09-17]
rb-03-17-5412-20_2015-09-17.pdf
|
Скачать |
Описание типа
Назначение
Дозиметры-радиометры МКС-РМ1410 (далее по тексту - дозиметры), предна-знаменные для измерения мощности амбиентного эквивалента дозы Н* (10) (далее по тексту - МЭД) рентгеновского и гамма-излучений (далее по тексту - фотонного излучения) и нейтронного излучения, накопления и хранения сцинтилляционных спектров гамма-излучения, идентификации радионуклидного состава вещества, измерения плотности потока альфа- и бета-излучений, а также для поиска, обнаружения и локализации радиоактивных материалов.
Дозиметры могут быть использованы в составе систем защиты АЭС, радиохимических производств, при хранении ядерных материалов, в службах спецконтроля таможенных учреждений и службами радиационной безопасности других министерств и ведомств.
Описание
Принцип действия дозиметров в режиме измерения основан на подсчете числа импульсов, поступающих с выходов детекторов, и вычислении МЭД при измерении фотонного или нейтронного излучения, плотности потока при измерении альфа-, бета- излучений.
В режиме поиска дозиметры осуществляют сравнение числа импульсов, поступающих с выходов блоков детектирования, с пороговым значением, рассчитанным на основе измерения текущего радиационного фона (полученного при калибровке дозиметра) и установленных коэффициентов.
Регистрация гамма-излучения осуществляется с помощью блоков детектирования, выполненных в виде встроенных блоков на основе счетчика Гейгера-Мюллера и сцинтиллятора Nai. С помощью блока детектирования на основе сцинтиллятора Nai осуществляется регистрация сцинтилляционных спектров гамма излучения и идентификация радионуклидного состава вещества. Регистрация нейтронного излучения осуществляется с помощью блока детектирования, выполненного на основе счетчика медленных нейтронов или сцинтиллятора Lil(Eu). Регистрация альфа-, бета-излучений осуществляется с помощью внешнего блока детектирования БДАБ-РМ1403, подключаемого по интерфейсу RS-485.
Питание дозиметров осуществляться от двух встроенных аккумуляторных батарей постоянного тока напряжением 3,7 (-0,1 +0,6) В.
Общий вид дозиметра представлен на рисунке 1.

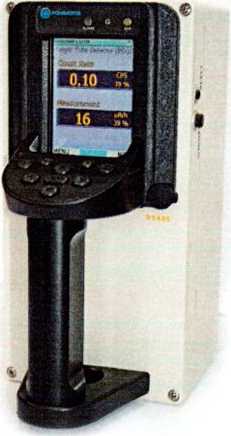

Рисунок 1 - Общий вид дозиметра
Место________
пломбирования

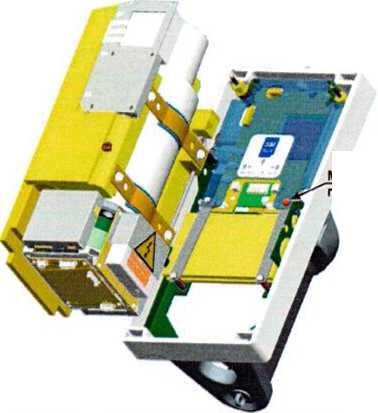

Рисунок 2 - Место пломбирования дозиметра от несанкционированного доступа (находится под верхней крышкой дозиметра).
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) дозиметров состоит из двух частей:
- встроенное ПО (программа микропроцессора БДГ1-РМ1403, программа микропроцессора БДГ2-РМ1410, программа микропроцессора БДН-РМ1403) размещено в энергонезависимой памяти блоков детектирования. Осуществляет управление блоками детектирования и обмен информацией между блоками детектирования и микропроцессорным контролером дозиметра;
- прикладное (загружаемое) ПО, представляющее собой операционную систему WinCE 6.0, в которую встроено специальное ПО дозиметра. Размещено в энергонезависимой памяти микропроцессорного контролера дозиметра и дублируется на электронном носителе, входящим в комплект поставки дозиметра.
Разделение ПО с выделением метрологически значимой части не предусмотрено. К метрологически значимому относится все ПО.
Запись встроенного ПО в энергонезависимую память блоков детектирования осуществляется в процессе производства при помощи специального оборудования изготовителя. ПО защищено от преднамеренных и непреднамеренных изменений защитной пломбой. Пломба ограничивает доступ к ПО, при этом ПО не может быть изменено без нарушения пломбы. Кроме того, контроль защиты встроенного ПО осуществляется сравнением версий и контрольных сумм, индицируемых на ЖКИ дозиметра в режиме «Меню» при выборе строки «О программе», с версиями и контрольными суммами, записанными в паспорте дозиметра.
Запись загружаемого ПО в энергонезависимую память микропроцессорного контролера дозиметра осуществляется в процессе производства, а также может быть перезаписано потребителем с внешнего электронного носителя (в соответствии с лицензионным соглашением Microsoft Corporation об использовании WinCE). Контроль защиты загружаемого ПО осуществляется сравнением версии и контрольной суммы, индицируемых на ЖКИ дозиметра в режиме «Меню» при выборе строки «О программе», с версией и контрольной суммой, записанными в паспорте дозиметра.
Идентификационные данные ПО дозиметров приведены в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО | |
|
Операционная система WinCE 6.0 |
ТИГР.00057.00.00 |
не ниже v 2.0.37* |
0х35С9* |
CRC | |
|
Программа микропроцессора БДГ1-РМ1403 |
ТИГР.00046.00.02.7 |
не ниже v.3.0* |
0x7F32* |
CRC | |
|
Программа микропроцессора БДГ2-РМ1410 |
ТИГР.00046.00.02.3 |
не ниже v.1.06* |
0xC4ED* |
CRC | |
|
Программа микропроцессора БДН-РМ1403 |
ТИГР.00046.00.02.6 |
не ниже v.1.9* |
OxEEDO* |
CRC | |
|
Примечание * Текущий номер версии встроенного и прикладного ПО и контрольная сумма указаньь^^разделг «Свидетельство о приемке» паспорта на дозиметры. Контрольная сумма относится к текущей<Е^рёи1^ПР<- | |||||
I осударстведаый pwoJ
I I
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные характеристики дозиметров представлены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение характеристики | ||
|
1 |
2 | ||
|
Диапазон измерений МЭД фотонного излучения: |
от 0,1 мкЗв/ч до 100,0 мЗв/ч | ||
|
Пределы допускаемой основной относительной погрешности при измерении МЭД фотонного излучения: |
±(20 +Я/Я) %, где Н - измеренное значение МЭД в мкЗв К - коэффициент, равный 2,0 мкЗв/ч; |
/ч; | |
|
Диапазон установки и контроля порогового уровня МЭД фотонного излучения: |
от 0,1 мкЗв/ч до 100,0 мЗв/ч | ||
|
Дискретность установки порогового уровня МЭД фотонного излучения |
единица младшего индицируемого разряда | ||
|
Диапазон измерений МЭД нейтронного излучения |
от 1 мкЗв/ч до 5000 мкЗв/ч | ||
|
Пределы допускаемой основной относительной погрешности при измерении МЭД нейтронного излучения (по Pu-a-Ве в коллимированном излучении) |
±(30 + К/Н) %, где И - измеренное значение МЭД нейтронного излучения в мкЗв/ч; К - коэффициент, равный 10 мкЗв/ч | ||
|
Диапазон измерений плотности потока альфа-, бета- излучений с блоком детектирования БДАБ-РМ1403: - альфа-излучения; |
от 1,0 до 5-105 мин'1-см’2 |
— | |
|
- бета-излучения |
от 10 до 106, мин'1 см'2 | ||
|
Пределы допускаемой основной относительной погрешности при измерении плотности потока альфа, бета-излучений с блоком детектирования БДАБ- РМ1403:................................. ______........................................................ - плотности потока альфа-излучения - плотности потока бета-излучения |
±(20 + ААр) %, где <р - плотность потока в мин’1-см'2, А - коэффициент, равный 10 мин'1-см'2 ±(20 + А/<р)%, где <р - плотность потока в мин-1-см'2, А - коэффициент, равный 100 мин-1 см'2 | ||
|
Диапазон энергий регистрируемого фотонного излучения |
от 0,03 до 3 МэВ | ||
|
Энергетическая зависимость в режиме измерения МЭД относительно энергии 0,662 МэВ (137Cs) регистрируемого фотонного излучения: - от 30 кэВ до 48 кэВ; - от 48 кэВ до 3,0 МэВ |
минус 40 % ±25 % | ||
|
Диапазон энергий регистрируемого нейтронного излучения |
от тепловых до 14 МэВ | ||
|
Энергетическая зависимость и диапазон граничных энергий при регистрации бета-излучения с блоком детектирования БДАБ-РМ1403 |
не отличается от типовой зависимости более чем на ±30 % в диапазоне граничных энергий от 0,15 до 3,5 МэВ | ||
|
Чувствительность к фотонному излучению по 137Cs, не менее |
800 (имп/с)/(мХ00& | ||
Продолжение таблицы 2
|
1 |
2 | |
|
Чувствительность к нейтронному излучению дозиметров модификации МКС-РМ1410, не менее: - для Ри-а-Ве - для тепловых нейтронов |
0,8 импсм2 7,0 имп см2 | |
|
Чувствительность блока детектирования БДАБ-РМ1403 к альфа- и бета-излучению, не менее: - к альфа-излучению по 239Ри; - к бета-излучению по 90Sr-90Y |
3,0 имп-см2 2,0 имп-см2 | |
|
Относительное энергетическое разрешение при регистрации сцинтилляционных спектров для энергии гамма-излучения 0,662 МэВ радионуклида 137Cs, не более: |
8,5 % | |
|
Предел допускаемой основной погрешности характеристики преобразования (интегральной нелинейности - ИНЛ) при регистрации сцинтилляционных спектров, не более |
0,5 % | |
|
Номинальное напряжение питания |
3,7 В | |
|
Пределы допускаемой дополнительной относительной погрешности при измерении МЭД и ЭД: - при изменении температуры окружающего воздуха от нормальной (20±5) °C до плюс 50 °C и от нормальной (20±5) °C до минус 20 °C; - при относительной влажности окружающего воздуха до 95 % при 35 °C - при изменении напряжения питания от номинального значения 3,7 в до крайних значений напряжения питания 3,6 В и 4,3 В - при воздействии магнитного поля напряженностью 400 А/м - при воздействии радиочастотных электромагнитных полей |
±10% ±10% ±5% ±10% ±10% | |
|
Рабочие условия эксплуатации дозиметров: - диапазон температур окружающего воздуха; - относительная влажность окружающего воздуха при 35 °C; - давление |
от минус 20 °C до плюс 50 °C не более 95 % от 84 до 106,7 кПа | |
|
Габаритные размеры, не более |
240x120x180 мм | |
|
Масса дозиметра, не более |
3,2 кг | |
|
Масса дозиметра в полном комплекте поставки в упаковке, не более |
8,0 кг | |
|
Средний срок службы, не менее |
10 лет | |
|
Наработка на отказ, не менее |
20000 ч | |
|
Среднее время восстановления, не более |
60 мин |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта ТИГР. 412152.007 ПС типографским способом.
Комплектность
Комплект поставки дозиметров указан в таблице 3.
Таблица 3
|
Наименование, тип |
Обозначение |
Количество, шт |
|
Дозиметр-радиометр поисковый МКС-РМ1410 |
ТИГР.412152.007 |
1 |
|
Блок детектирования альфа-, бета- излучений БДАБ-РМ14031) |
ТИГР.418258.194 |
1 |
|
Паспорт 2) |
ТИГР.412152.007ПС |
1 |
|
Комплект принадлежностей |
ТИГР.305621.517 |
1 |
|
Упаковка |
ТИГР.305641.087 |
1 |
|
1>Поставляется по требованию потребителя. 2> В состав входит методика поверки. | ||
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100345122.065-2014 «Дозиметры-радиометры МКС-РМ1410. Технические условия».
ГОСТ 28271-89 «Приборы радиометрические и дозиметрические носимые. Общие технические требования и методы испытаний».
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».
ГОСТ 17225-85 «Радиометры загрязненности поверхностей альфа- и бета- активными веществами. Технические требования».
ГОСТ 26874-86 «Спектрометры энергий ионизирующих излучений. Методы измерения основных параметров».
МРБ МП.2412-2014 «Дозиметры-радиометры МКС-РМ1410. Методика поверки».
Заключение
Дозиметры-радиометры МКС-РМ1410 соответствуют требованиям технических условий ТУ BY 100345122.65-2014, ГОСТ 27451-87, ГОСТ 28271-89, ГОСТ 17225-85, ГОСТ 26874-86, ТР ТС 004/2011, ТР ТС 020/2011 (сертификат соответствия: № ЕАЭС BY/112 02.01. 020 08943, выдан ОАО «БЕЛЛИС», срок действия до 25.07.2024).
Межповерочный интервал: не более 12 месяцев, межповерочный интервал в СЗМ в Республике Беларусь: не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ, г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 1.0025, действителен до 30.03.2024.
