Дозиметры ДКГ-АТ2533

Назначение

Дозиметры ДКГ-АТ2533 (далее - дозиметры) предназначены для измерения мощности амбиентного эквивалента дозы /Г(10) (далее - мощность дозы) и амбиентного эквивалента дозы /7*(10) (далее-доза) непрерывного рентгеновского и гамма-излучения, могут применяться как в радиационных полях экстремально высокой интенсивности (до 1000 Зв/ч), в том числе и во время аварийных ситуаций, так и для околофоновых (от 0,1 мкЗв/ч) измерений.

Дозиметры относятся к переносным средствам измерений и могут использоваться: в лабораторных и полевых условиях службами радиационной безопасности; на предприятиях, применяющих источники ионизирующего излучения; организациями по обеспечению безопасности при чрезвычайных ситуациях; организациями, осуществляющими контроль в области использования атомной энергии для мониторинга в реальном времени радиационной обстановки вблизи объектов с высокоактивными источниками ионизирующего излучения.

Описание

Дозиметры состоят из блока обработки информации (БОИ-33 или БОИ-33/1), блока детектирования гамма-излучения (БДКГ-33) и соединительного кабеля длиной от 20 до 50 м.

БДКГ-33 выполнен в цилиндрическом водонепроницаемом корпусе из нержавеющей стали с герметичным разъемом и может использоваться под водой на глубине до 40 м.

Обработка электрических сигналов, поступающих от БДКГ-33, управление режимами работы дозиметров, выполнение вычислений, хранение и индикация результатов измерений, самодиагностика осуществляются устройством, расположенным в БОИ-33 (БОИ-33/1).

БОИ-33 (БОИ-33/1) выполнен в корпусе из ударопрочного внутренний счетчик Гейгера-Мюллера, который включается

микропроцессорным

ABS-n авто

Лист

счандя

и^а.'йк ически

>ет

отсоединении БДКГ-33, что позволяет контролировать радиационную обстановку в месте расположения оператора.

Алгоритм работы дозиметров обеспечивает непрерывное и одновременное измерение мощности дозы и дозы, статистическую обработку результатов измерения, быстрое обнаружение изменения интенсивности излучения.

В дозиметрах имеется энергонезависимая память, позволяющая хранить дозиметрическую информацию. «Привязку» дозиметрической информации к дате и времени обеспечивают часы реального времени.

Электропитание дозиметров осуществляется от двух встроенных элементов питания типоразмера АА или двух аккумуляторов типоразмера АА.

Дозиметры обеспечивают обмен информацией с ПК по интерфейсу USB 2.0 с помощью прикладного программного обеспечения. Дозиметр ДКГ-АТ2533/1 дополнительно обеспечивает обмен информацией по интерфейсу Bluetooth.

Дозиметры имеют два исполнения: ДКГ-АТ2533, ДКГ-АТ2533/1. БОИ-33/1, входящий в состав ДКГ-АТ2533/1, дополнительно оснащен модулем Bluetooth.

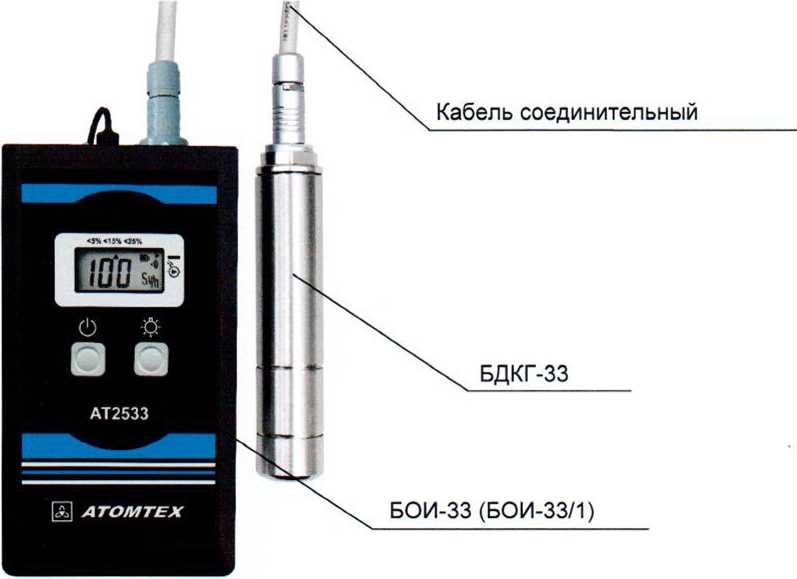

Внешний вид дозиметров приведен на рисунке 1.

Рисунок 1 - Внешний вид дозиметров

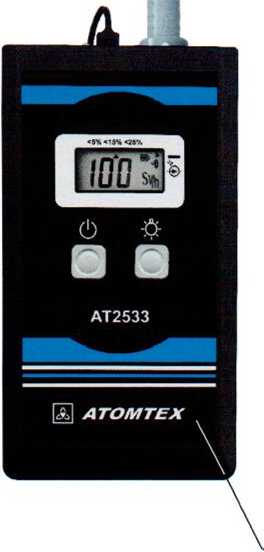

Место нанесения знака поверки (клейма-наклейки) приведено на рисунке 2.

Место нанесения знака поверки (клейма-наклейки)

Рисунок 2 - Место нанесения знака поверки (клейма-наклейки)

Программное обеспечение

Программное обеспечение (ПО) дозиметров состоит из встроенного и внешнего (прикладного).

Встроенное ПО предназначено для задания условий измерений, обработки результатов измерений, сохранения и отображения на экране дозиметров. Метрологически значимая часть встроенного ПО размещается в энергонезависимой части памяти микропроцессора, запись которой осуществляется в процессе производства.

Прикладное ПО состоит из программ «Dose Manager», «Dose Remote».

Программа «Dose Manager» предназначена для организации автоматизированного учета и контроля дозовых нагрузок по интерфейсу USB 2.0.

Программа «Dose Remote» предназначена для организации автоматизированного учета и контроля дозовых нагрузок и удаленного управления дозиметром ДКГ-АТ2533/1 по интерфейсу Bluetooth.

Программы «Dose Manager», «Dose Remote» не являются метрологически значимыми.

Номер версии прикладного ПО «Dose Manager» - не ниже 1.1.1.2. Номер версии прикладного ПО «Dose Remote» - не ниже 1.1.0.

Идентификационные данные встроенного ПО приведены в таблице 1.

Расчет контрольной суммы проводится стандартными средствами, например, Total Commander, Double Commander.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики приведены в таблице 2.

2

Продолжение таблицы 2

Знак утверждения типа

Знак утверждения типа наносится:

- на этикетку на задней панели БОИ-33 (БОИ-33/1);

- на титульный лист руководства по эксплуатации методом компьютерной печати.

Комплектность

Комплект поставки дозиметров приведен в таблице 3.

* Длина кабеля может изменяться в зависимости от требований заказчика (от 20 до 50 м).

** Поставляется на внешнем носителе данных. Содержит руководство оператора.

*** Должно иметь декларацию или сертификат соответствия производителя.

4* Поставляется в одном экземпляре при отгрузке нескольких приборов одному потребителю. Примечание - При одновременном заказе ПО «Dose Manager» и ПО «Dose Remote» поставляются на одном внешнем носителе данных.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ BY 100865348.047-2019 «Дозиметры ДКГ-АТ2533. Технические условия».

ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».

МРБ МП.2936-2019 «Дозиметры ДКГ-АТ2533. Методика поверки».

Заключение

Дозиметры ДКГ-АТ2533 соответствуют требованиям ТУ BY 100865348.047-2019, ГОСТ 27451-87 и ТР ТС 020/2011 (декларация о соответствии регистрационный номер ЕАЭС № BY/112 11.01. ТР020 003 37726 действительна по 01.12.2024).

Межповерочный интервал: не более 12 месяцев, межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 12 месяцев.

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ, г. Минск, Старовиленский тракт, 93, тел. 334-98-13.

Аттестат аккредитации № BY/112 1.0025, действителен до 30.03.2024.
