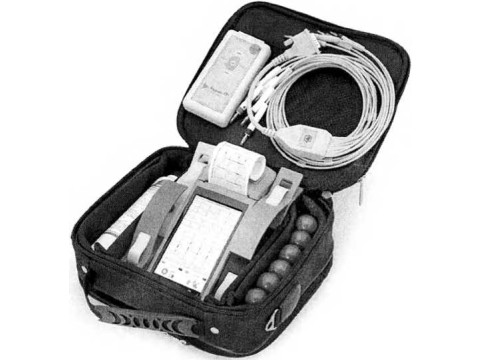

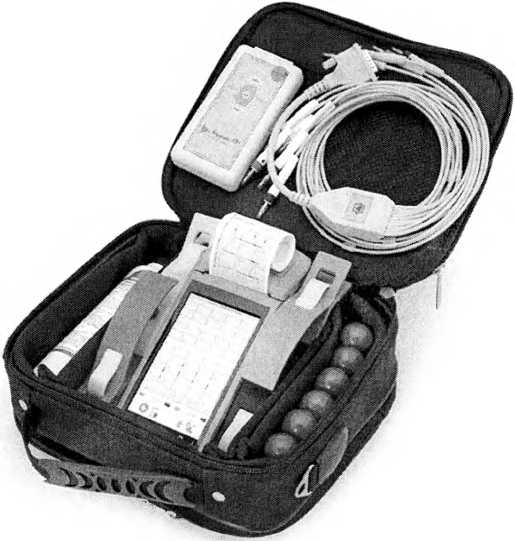

Комплексы оперативного контроля электрокардиограмм "КАРДИАН ПМ"

Наименование характеристики

Значение характеристики

1

2

Программное обеспечение, не ниже

Cardian РМ 8.03

Диапазон входных напряжений, мВ

от 0,03 до 5

Входной импеданс, МОм, не менее

10

Коэффициент ослабления синфазных сигналов, дБ, не менее

100

Постоянная времени, с, не менее

3,2

Напряжение внутренних шумов, приведенных ко входу, мкВ, не более

20

Неравномерность амплитудно-частотной характеристики (АЧХ) в диапазоне частот: от 0,5 до 60 Гц, % от 60 до 100 Гц,%

от минус 10 до плюс 5

от минус 30 до плюс 5

Пределы допускаемой относительной погрешности при измерении напряжения сигнала: в диапазоне от 0,1 до 0,5 мВ, % в диапазоне от 0,5 до 4 мВ, %

±15 ±7

Нелинейность, %, не более

±2

Пределы допускаемой относительной погрешности регистрации калибровочного сигнала, %

±5

Пределы допускаемой относительной погрешности при измерении интервалов времени от 0,1 до 1,0 с, %

±2

Постоянный ток в цепи пациента, протекающий через любой электрод, исключая нейтральный, мкА, не более

/ЯЖ

Время установления рабочего режима, с, не более

Время автономной работы, ч, не менее

ц'                 / j)

1

2

Ток потребления, мА, не более

150

Потребляемая мощность при питании от двух автономных источников питания напряжением (1,2 ± 0,1) В, В А, не более

600

Габаритные размеры преобразователя, мм, не более - длина - ширина - высота

140

75

30

Масса преобразователя с кабелем ЭКГ (без аккумуляторов), г, не более

300

Длина кабеля ЭКГ от корпуса преобразователя до электродов, м, не менее

0,7

Условия эксплуатации:

- температура окружающей среды, °C - относительная влажность

от 10 до 35 до 80% при 25 °C

Условия транспортирования:

- температура окружающей среды, °C - относительная влажность

от минус 10 до плюс 50 до 98% при 25 °C

Тип защиты от поражения электрическим током по ГОСТ 30324.0

изделия с внутренним источником питания, тип защиты CF

Средний срок службы, лет, не менее

5

Наименование

Обозначение

Количест во шт., экз.

1

2

3

1 Преобразователь цифровой электрокардиографический

2 Кабель электрокардиографический

3 Электроды

3.1 Электрод

электрокардиографический присасывающийся

3.2 Электрод

электрокардиографический прижимной

3.3 Электрод одноразовый

4 Гель медицинский

5 Сумка

6 Планшетный компьютер

КСАД. 468351.004 РЭ

КТ-10/1-4/10 Ra (KT-10/i-M/0-Ra)*

ЕР-24 (ЕР-15)*

ЕКК-1 (ЕКК-2)*

EK-S 50 Р (EK-S 30 PSG, -S 55

Р, -S 61 Р)*

AquaUltra Clear*

М.4028*

Lenovo ТАВЗ-850М*

1

1

6**

4**

И ЕЛ**

Л

i г... aJ

' ' 11

1

2

3

7 Планшетный компьютер со встроенным термопринтером

8 Машина вычислительная электронная персональная (ПЭВМ):

- системный блок с установленным ПО;

- клавиатура;

- манипулятор «мышь».

9 Источник бесперебойного питания

10 Монитор жидкокристаллический

11 Принтер термографический

12 Принтер лазерный

13 Бумага (500 листов в пачке)

14 Бумага диаграммная

15 Адаптер беспроводной связи

16 Аккумулятор

17 Устройство зарядное

18 Тестер для элементов питания и аккумуляторов

19 Ящик из гофрированного картона

20 Руководство по эксплуатации

21 Руководство пользователя

22 Программное обеспечение на носителе информации

23 Методика поверки

MHT-V1S POS*

Intel I5-4460, Н81М, 4Gb DDR3, 500Gb SATA3, DVD-RW, 400W* Logitech CRD KB K120BP*

Logitech B100*

POWEREX VI 650 LED*

Philips 22” 223V5LSB*

CITIZEN PD24*

Canon 6020LBP*

A4 IQ Economy *

Лента 110-30*

Hama Bluetooth v4.0 USB*

GP NiMH AA HR6 1800 mAh*

Robiton SmartDisplay МГ

Robiton BT-1*

ГОСТ 9142-90*

КСАД. 468351.004 РЭ

КСАД. 468351.004 РП

КСАД. 468351.004 ПО

МРБ МП 1425-2004

1

1

1

1

1

1

1

1

**

1 4** г*

г* 1**

1

1

1

1

* Допускается замена изготовителем на аналогичные изделия, которые по своим техническим характеристикам и параметрам не ухудшают функционирование комплекса и имеют соответствующую документацию, подтверждающую качество этих изделий, удостоверение о государственной гигиенической сертификации.

Допускается поставка комплекса без электродов и геля медицинского. Допускается поставка без ПЭВМ и без принтеров.

“ Комплектуется в соответствии с заявкой заказчика.
