Контроллеры программируемые SYSMAC СЛ, CJ2, NJ, NX предназначены для сбора измеряемой на объекте управления информации, ее преобразования и вычислительной обработки, отображения, архивирования, расчета и выдачи на объект управления дискретных и аналоговых управляющих воздействий.

Информация по Госреестру

Основные данные
Номер по Госреестру РБ 03 23 2378 19
Наименование Контроллеры программируемые SYSMAC CJ1, CJ2, CP, NJ, NX
Год регистрации 2019
Номер сертификата 12830
Дата регистрации 2019-08-29
Срок действия 2024-08-29
Получатель сертификата фирма "OMRON Corporation", Япония (JP), Нидерланды (NL), Китай (CN)
Производитель / Заявитель

фирма "OMRON Corporation", Япония, Нидерланды, Китай

Адрес: 66 Matsumoto, Mishima-city, Shizuoka 411-8511

Поверка

Межповерочный интервал / Периодичность поверки 12 мес.
Методика поверки Поверка проводится по МРБ МП.1488-2005 (изменения №1-3).

Поверители

Скачать

Описание типа РБ 03 23 2378 19 [2018-02-28]
rb-03-23-2378-19_2018-02-28.pdf
Скачать
Описание типа РБ 03 23 2378 19 [2009-07-07]
rb-03-23-2378-19_2009-07-07.pdf
Скачать
Описание типа РБ 03 23 2378 19 [2021-07-22]
rb-03-23-2378-19_2021-07-22.pdf
Скачать
Описание типа РБ 03 23 2378 19 [2014-07-31]
rb-03-23-2378-19_2014-07-31.pdf
Скачать

Описание типа

Назначение

Контроллеры программируемые SYSMAC СЛ, CJ2, NJ, NX предназначены для сбора измеряемой на объекте управления информации, ее преобразования и вычислительной обработки, отображения, архивирования, расчета и выдачи на объект управления дискретных и аналоговых управляющих воздействий.

Контроллеры могут применяться в составе систем управления технологическими процессами, информационных измерительных систем, а также других устройств.

Область применения: системы автоматического регулирования и управления технологическими процессами на предприятиях по нефте- и газодобыче, транспортировке нефти и газа, нефтеперерабатывающей, металлургической, энергетикой, химической, нефтехимической, нефтяной, целлюлозно-бумажной и других областях хозяйственной деятельности.

Описание

Программируемые контроллеры SYSMAC СЛ, CJ2, NJ, NX (далее - ПК) представляют собой совокупность периферийных устройств, станции удаленного вво-да/вывода данных, главного процессора, которая включает:

- модули ввода аналоговых и дискретных сигналов;

- модули вывода аналоговых и дискретных сигналов;

- модули обмена данными;

данных

Лист 1 Листов 17

- устройство электропитания;

- подсистемы для выполнения специальных функций.

Компоненты, входящие в состав ПК, объединяются шиной лью данных.

ПК поддерживает следующие коммуникационные интерфейсы: RS232, RS422, RS485, Controller Link, Ethernet, Compobus-D, Compobus-S, CompoNet, ProfiNet, Profi-Bus, Sysmac Link и свободные протоколы.

ПК обеспечивает восприятие измерительной информации, представленной унифицированными сигналами напряжения постоянного тока, силы постоянного тока, а также сигналами от термопреобразователей сопротивления, термопар, частотными и дискретными сигналами.

В состав ПК может входить один из трех видов центрального процессора (далее -CPU): СЛ, CJ2, NJ.

CPU CJ2 отличается от своего предшественника СЛ более высоким быстродействием и набором некоторых дополнительных функций. В CPU NJ на аппаратном уровне реализована система команд для управления движением осей исполнительных механизмов.

Программное обеспечение влияющее на метрологические характеристики, устанавливается в энергонезависимую память измерительных модулей контроллеров в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит.

Схема с указанием места нанесения знака поверки в виде клейма-наклейки приведена в Приложении А к описанию типа.

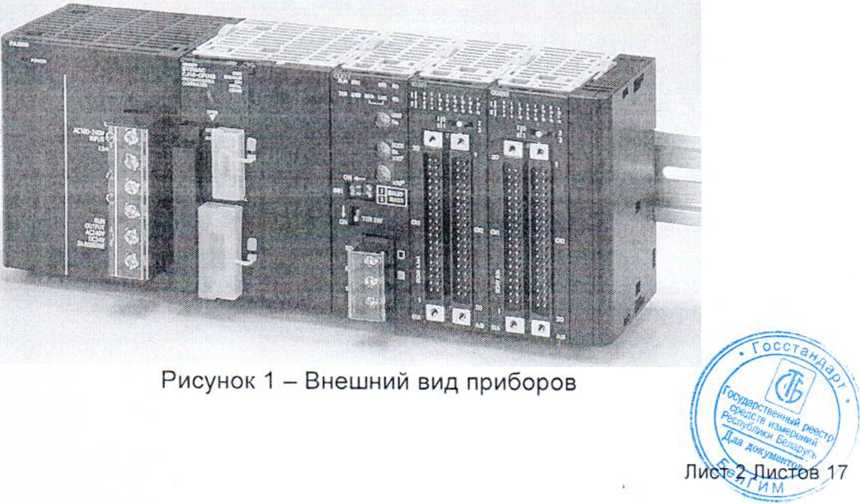

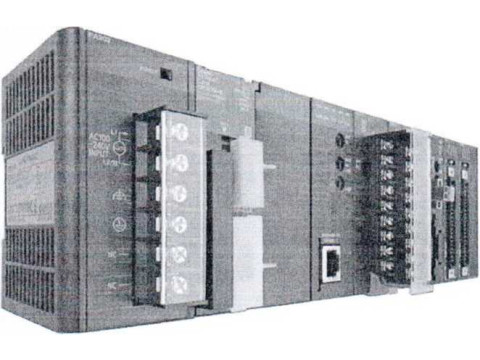

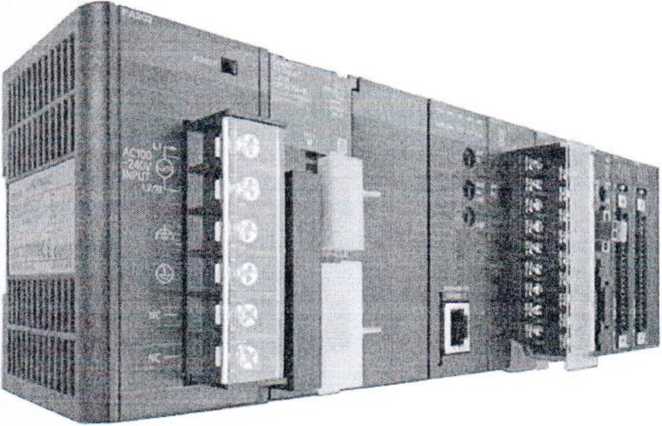

Внешний вид приборов представлен на рисунке 1.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики представлены в таблицах 1 -12.

Таблица 1

Характеристика

Значение CJ1W-AD081-V1

Диапазон преобразования напряжения постоянного тока, В

от 1 до 5

от 0 до 5

от 0 до 10

от минус 10

до плюс 10

Диапазон преобразования силы постоянного тока, мА

от 4 до 20

Пределы допускаемой приведенной погрешности при преобразовании сигналов напряжения постоянного тока (при температуре (23 ± 2) °C)

±0,2 % отДП

Пределы допускаемой приведенной погрешности при преобразовании сигналов силы постоянного тока (при температуре (23 ± 2) °C)

±0,4 % от ДП

Пределы допускаемой приведенной погрешности при преобразовании сигналов напряжения постоянного тока в условиях эксплуатации

±0,4 % от ДП

Пределы допускаемой приведенной погрешности при преобразовании сигналов силы постоянного тока в условиях эксплуатации

±0,6 % от ДП

Диапазон рабочих температур, °C

от 0 до 55

Примечания:

ЦП - диапазон преобразования

Таблица 2

Характеристика

Значение

CJ1W-AD04U

Диапазон преобразования напряжения постоянного тока, В

от 1 до 5

от 0 до 5

от 0 до 10

Диапазон преобразования силы постоянного тока, мА

от 0 до 20

от 4 до 20

Пределы допускаемой основной погрешности при преобразовании сигналов напряжения постоянного тока (при температуре (23 ± 2) °C)

±0,3 % от ДП ± 1 е.м.р.

Пределы допускаемой основной погрешности при преобразовании сигналов силы постоянного тока (при температуре (23 ± 2) °C)

±0,3 % от ДП ± 1 е.м.р.

Пределы допускаемой дополнительной приведенной погрешности при преобразовании сигналов напряжения постоянного тока, вызванной изменением температуры окружающего воздуха в условиях эксплуатации

±0,01 % от ДП на 1 °C

Пределы допускаемой дополнительной приведенной погрешности при преобразовании сигналов силы постоянного тока, вызванной изменением температуры окружающего воздуха в условиях эксплуатации

±0,01 % от ДП на 1 °C

Диапазон рабочих температур, °C

от 0 до 55

Характеристика

Значение

CJ1W-PTS51

CJ1W-AD04U

1

2

3

Тип подсоединяемых термопар и диа-пазон преобразования температуры по СТБ ГОСТ Р 8.585-2004

R (от 0 °C до плюс 1700 °C)

S (от 0 °C до плюс 1700 °C)

В (от 400 °C до 1800 °C)

J (от минус 100 °C до плюс 850 °C); (от 0 °C до плюс 400 °C)

J (от минус 100 °C до плюс 850 °C)

Т (от минус 200 °C до плюс 400 °C)

К (от минус 200 °C до плюс 1300 °C); (от 0 °C до 500 °C)

К (от минус 200 °C до плюс 1300 °C)

Пределы основной погрешности при преобразовании

(при температуре воздуха 25 °C)

В, J, Т, К ±0,3 % ±1 е.м.р. или ±1 °C ± 1 е.м.р. (что больше) т, К ±2 °C ± 1 е.м.р. (от минус 200 °C до минус 100 °C) R, S ±3 °C ± 1 е.м.р. (от 0 °C до плюс 200 °C)

R, S, В, J, Т, К ±0,3 % ±1 е.м.р. или ±1,5 °C ± 1 е.м.р. (что больше)

т, К

±2,0 °C ± 1 е.м.р. (от минус 200 °C до минус 100 °C) R, S

±3,0 °C ± 1 е.м.р. (от 0 °C до плюс 200 °C)

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха на 1 °C в условиях эксплуатации

R, S ±0,43 °C (от 0 °C до 200 °C) ±0,29 °C (от 200 °C до 1000 °C) ±0,0285 % (от 1000 °C до 1700 °C)

±0,01 % отДП (без учета погрешности первичного преобразователя)

В ±0,43 °C (от 400 °C до 800 °C) ±0,29 °C (от 800 °C до 1000 °C) ±0,0285 % (от 1000 °C до 1800 °C)

К ±0,29 °C (от минус 200 °C до минус 100 °C) ±0,11 °C (от минус 100°С до плюс 400 °C) ±0,0285 % (от 400 °C до 1300 °C)

1

2

3

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха на 1 °C в условиях эксплуатации

J

±0,11 °C

(от минус 100 °C до плюс 400 °C) ±0,0285 %

(от 400 °C до 850 °C)

±0,01 % отДП (без учета погрешности первичного преобразователя)

Т

±0,29 °C

(от минус 200 °C

до минус 100 °C)

±0,11 °C

(от минус 100 °C до плюс 400 °C)

Диапазон рабочих температур, °C

от 0 до 55

от 0 до 55

Примечания:

ЦП - диапазон преобразования, ИВ — измеряемая величина; е.м.р - еденица младшего разряда; Номинальные статические характеристики термопар в соответствии с СТБ ГОСТ Р 8.585-2004;

Таблица 4

Характеристика

Значение

CJ1W-PTS52

CJ1W-AD04U

Тип подсоединяемого термопреобразователя сопротивления по

ГОСТ 6651-2009

Pt100

Pt100

Диапазон преобразования температу-эы, °C

от минус 200 до 650

от минус 200 до 650

Пределы основной погрешности (при температуре 25 °C)

±0,3 % ± 1 е.м.р. или ±1,0 °C ± 1 е.м.р. (что больше)

±0,3 % ± 1 е.м.р. или ±0,8 °C ± 1 е.м.р. (что больше)

Пределы дополнительной погрешности, вызванной изменением температуры воздуха на 1 °C в условиях эксплуатации

±0,43 °C

(от минус 200 до 200 °C) ±0,0285 % (от 200 до 650 °C)

±0,01 % отДП (без учета погрешности первичного преобразователя)

Диапазон рабочих температур, °C

от 0 до 55

от 0 до 55

Примечания:

ДП - диапазон преобразования (диапазон входных сигналов);

Номинальные статические характеристики термопреобразователей сопротивления в соответствии с ГОСТ 6651-2009.

Характеристика

Значение

CJ1W-MAD42

Количество аналоговых входов

4

Диапазон преобразования входного сигнала напряжения постоянного тока, В

от 1 до 5

от 0 до 5

от 0 до 10

от минус 10 до плюс 10

Диапазон преобразования входного сигнала силы постоянного тока, мА

от 4 до 20

Пределы допускаемой погрешности при преобразовании входного сигнала напряжения постоянного тока (при температуре (23 ± 2) °C)

±0,2 % от ДП ± 1 е.м.р.

Пределы допускаемой погрешности при преобразовании входного сигнала силы постоянного тока (при температуре (23 ± 2) °C)

±0,2 % от ДП ± 1 е.м.р.

Пределы допускаемой погрешности при преобразовании входного сигнала напряжения постоянного тока в условиях эксплуатации

±0,4 % от ДП ± 1 е.м. р.

Пределы допускаемой погрешности при преобразовании входного сигнала силы постоянного тока в условиях эксплуатации

±0,4 % от ДП ± 1 е.м. р.

Количество аналоговых выходов

2

Диапазон выходного сигнала напряжения постоянного тока, В

от 1 до 5

от 0 до 5

от 0 до 10

от минус 10 до плюс 10

Диапазон выходного сигнала силы постоянного тока, мА

от 4 до 20

Пределы допускаемой погрешности выходного сигнала напряжения постоянного тока (при температуре (23 ± 2) °C)

±0,3 % от ДИ ± 1 е.м. р.

Пределы допускаемой погрешности выходного сигнала силы постоянного тока (при температуре (23 ± 2) °C)

±0,3 % от ДИ ± 1 е.м. р.

Пределы допускаемой погрешности выходного сигнала напряжения постоянного тока в условиях эксплуатации

±0,5 % от ДИ ± 1 е.м.р.

Пределы допускаемой погрешности выходного сигнала сигналов силы постоянного тока в условиях эксплуатации

±0,6 % от ДИ ± 1 е.м.р.

Диапазон рабочих температур, °C

от 0 до 55

Диапазон температур хранения и транспортирования, °C

от минус 25 до плюс 65

Примечания:

ЦП - диапазон преобразования, ИВ - измеряемая величина; е.м.р - еденица младшего разряда; Номинальные статические характеристики термопар в соответствии с СТБ ГОСТ Р 8.585-2004;

Измерительный модуль

Диапазоны входных сигналов (ДП)

Пределы допускаемой основной погрешности при преобразовании сигналов при температуре (25 ± 5) °C

Пределы дополнительной погрешности при преобразовании сигналов в рабочем диапазоне температур (от 0 °C до 55 °C)

NX-AD2203 (2 входа) NX-AD3203 (4 входа) NX-AD4203 (8 входа)

NX-AD2204 (2 входа)

NX-AD3204 (4 входа)

NX-AD4204 (8 входа)

NX-AD2208 (2 входа)

NX-AD3208 (4 входа)

NX-AD4208 (8 входа)

от 4 до 20 мА

± 0,2 % от ДП

± 0,4 % от ДП

±0,1 % отДП

±0,2 % отДП

NX-HAD401 (4 входа) NX-HAD402 (4 входа)

от 4 до 20 мА от 0 до 20 мА

± 0,1 % от ДП

±0,2 % отДП

NX-AD2603 (2 входа) NX-AD3603 (4 входа) NX-AD4603 (8 входа) NX-AD2604 (2 входа) NX-AD3604 (4 входа) NX-AD4604 (8 входа)

от минус 10 до плюс 10 В

± 0,2 % от ДП

±0,4 % от ДП

NX-AD2608 (2 входа) NX-AD3608 (4 входа) NX-AD4608 (8 входа)

от минус 10 до плюс 10 В

± 0,1 % отДП

± 0,2 % отДП

Измерительный модуль

Диапазоны входных сигналов (ДП)

Пределы допускаемой основной погрешности при преобразовании сигналов при температуре (25 ± 5) °C

Пределы дополнительной погрешности при преобразовании сигналов в рабочем диапазоне температур (от 0 °C до 55 °C)

NX-HAD401 (4 входа) NX-HAD402 (4 входа)

от минус 10 до плюс 10 В;

от минус 5 до плюс 5 В; от 0 до 10 В; от 0 до 5 В;

от 1 до 5 В

±0,1 % отДП

± 0,2 % от ДП

Примечания

ДП - диапазон преобразования(диапазон входных сигналов);

Таблица 7

Измерительный модуль

Диапазоны входных сигналов, °C

Пределы допускаемой основной погрешности при преобразовании сигналов при температуре (25 ±5) °C

Пределы допускаемой дополнительной погрешности при преобразовании сигналов в рабочем диапазоне температур (от 0 °C до 55 °C)

NX-TS2101 (2 входа)

NX-TS3101 (4 входа)

термопара К

(от минус 200 до плюс 1300)

от минус 200 до минус 100

±0,1 % отДП (± 1,5 °C)

±0,15°С/°С

от минус 100 до плюс 400

± 0,30 °С/°С

от 400 до 1300

± 0,38 °С/°С

термопара N (от минус 200 до плюс 1300)

от минус 200 до плюс 400 от 400 до 1000

± 0,1 % от ДП (±1,5 °C)

± 0,30 °С/°С

от 1000 до 1300

± 0,38 °С/°С

термопара J (от минус 200 до плюс 1200)

от минус 200 до плюс 400

± 0,1 % отДП (±1,4 °C)

± 0,14 °С/°С

от 400 до 900

±0,09 % отДП (± 1,2 °C)

± 0,28 °С/°С

от 900 до 1200

± 0,35 °С/°С

термопара Т (от минус 200 до плюс 400)

от минус 200 до минус 100

± 0,2 % отДП (±1,2 °C)

± 0,30 °С/°С

от минус 100 до плюс 400

±0,12 °С/°С

термопара Е (от минус 200 до плюс 1000)

от минус 200 до плюс 400

± 0,1 % отДП (± 1,2 °C)

±0,12 °С/°С

от 400 до 700

±0,17 % отДП (±2,0 °C)

± 0,24 °С/°С

от 700 до 1000

± 0,30 °С/°С

от 1200 до 1700

Измерительный модуль

Диапазоны входных сигналов, °C

Пределы допускаемой основной погрешности при преобразовании сигналов при температуре (25 ± 5) °C

Пределы допускаемой дополнительной погрешности при преобразовании сигналов в рабочем диапазоне температур (от 0 °C до 55 °C)

NX-TS2101 (2 входа)

NX-TS3101 (4 входа)

термопара R

(от минус 50 до плюс 1700)

от минус 50 до плюс 500

±

3,1 % отДП ±1,75 °C)

± 0,44 °С/°С

от 500 до 1200

± 0,15 % отДП (± 2,5 °C)

от 1200 до 1700

S (от минус 50 до плюс 1700)

от минус 50 до плюс 600

±

3,1 % от ДП ±1,75 °C)

± 0,44 °С/°С

от 600 до 1100

±0,15 % от ДП

от 1100 до 1700

(±2,5 °C)

В (от Одо 1800)

от 0 до 400

от 400 до 1200

± 0,2 % от ДП (± 3,6 °C)

±0,45 °С/°С

от 1200 до 1800

+ 0,28 % от ДП (± 5,0 °C)

±0,54 °С/°С

NX-TS2102 (2 входа)

NX-TS3102 (4 входа)

NX-TS2104 (2 входа)

NX-TS3104 (4 входа)

К (от минус 200 до плюс 1300)

от минус 200 до плюс 1300

±С

,05 % от ДП ±0,75 °C)

± 0,08 °С/°С

К (от минус 200 до плюс 600)

от минус 200 до плюс 600

± 0,05 % от ДП (± 0,3 °C)

± 0,08 °С/°С

N (от минус 200 до плюс 1300)

от минус 200 до минус 150

± 0,11 % от ДП (± 1,6 °C)

±0,11 °С/°С

от минус 150 до минус 100

± 0,05 % отДП (± 0,75 °C)

от минус 100 до плюс 1300

± 0,08 °С/°С

J (от минус 200 до плюс 1200)

от минус 200 до 0

±0,05 % отДП (± 0,7 °C)

±0,13 °С/°С

от 0 до 1200

± 0,06 °с/°с

J (от минус 200 до плюс 600)

от минус 200 до плюс 400

± 0,05 % отДП (± 0,3 °C)

±0,04 °С/°С

Т (от минус 200 до плюс 400)

от минус 200 до минус 180

± 0,22 % от ДП (± 1,3 °C)

± 0,05 °С/°С

от минус 180 до 0

±0,12 % отДП (± 0,7 °C)

от 0 до 400

±

3,055 % от ДП (+ 0,33 °C)

Е (от минус 200 до плюс 1

300)

от минус 200 до 0

± 0,05 % от ДП (± 0,6 °C)

от 0 до 1000

/Ловхмк

Измерительный модуль

Диапазоны входных сигналов, °C

Пределы допускаемой основной погрешности при преобразовании сигналов при температуре (25 ± 5) °C

Пределы допускаемой дополнительной погрешности при преобразовании сигналов в рабочем диапазоне температур (от 0 °C до 55 °C)

NX-TS2102 (2 входа)

NX-TS3102 (4 входа)

NX-TS2104 (2 входа)

NX-TS3104 (4 входа)

S (от минус 50 до плюс 17

00)

от минус 50 до 0

±0,19 % от ДП (± 3,2 °C)

±0,13 °С/°С

от 0 до 100

±0,15 % от ДП (±2,5 °C)

±0,11 °С/°С

от 100 до 1700

±0,10 % от ДП (±1,75 °C)

R (от минус 50 до плюс 1700)

от минус 50 до 0

±0,19 % от ДП (± 3,2 °C)

±0,13 °С/°С

от 500 до 100

±0,15 % от ДП (±2,5 °C)

±0,11 °С/°С

от 100 до 1700

+

0,1 % от ДП [± 1,75 °C)

Примечания

ДП - диапазон преобразования (диапазон входных сигналов);

Номинальные статические характеристики термопар в соответствии с СТБ ГОСТ Р 8.585-2004.

Таблица 8

Измерительный модуль

Диапазоны входных сигналов, °C

Пределы допускаемой основной погрешности при преобразовании сигналов при температуре (25 ± 5) °C

Пределы допускаемой дополнительной погрешности при преобразовании сигналов в рабочем диапазоне температур (от 0 °C до 55 °C)

Pt100 (от

минус 200 до плюс

850)

от минус 200 до плюс 300

± 0,10 % от ДП (± 1,0 °C)

±0,10 °С/°С

NX-TS2201 (2 входа)

от 300 до 700

± 0,20 % от ДП (± 2,0 °C)

± 0,20 °С/°С

от 700 до 850

± 0,25 % от ДП (± 2,5 °C)

± 0,25 °С/°С

NX-TS3201 (4 входа)

Pt1000 (от минус 200 до плюс 850)

от минус 200 до плюс 300

± 0,10 % отДП (±1,0 °C)

±0,10 °С/°С

от 300 до 700

± 0,20 % от ДП (±2,0 °C)

± 0,20 °С/°С

от 700 до 850

± 0,25 % отДП (±2,5 °C)

± 0,25 °С/°С

Измерительный модуль

Диапазоны входных сигналов, °C

Пределы допускаемой основной погрешности при преобразовании сигналов при температуре (25 ± 5) °C

Пределы допускаемой дополнительной погрешности при преобразовании сигналов в рабочем диапазоне температур (от 0 °C до 55 °C)

NX-TS2202 (2 входа)

NX-TS3202 (4 входа)

NX-TS2204 (2 входа)

NX-TS3204 (4 входа)

Pt100 (от минус 200 до плюс 850)

от минус 200 до минус 50

±0,05 % от ДП (±0,5 °C)

± 0,08 °С/°С

от минус 50 до плюс 150

±0,02 % от ДП (± 0,21 °C)

± 0,03 °С/°С

от 150 до 850

±0,05 % от ДП (±0,5 °C)

± 0,08 °С/°С

Pt1000 (от минус 200 до плюс 850)

от минус 200 до плюс 300

± 0,10 % от ДП (±1,0 °C)

±0,10 °С/°С

Примечания:

ДП - диапазон преобразования (диапазон входных сигналов):

Номинальные статические характеристики термопреобразователей сопротивления в соответствии с ГОСТ 6651-2009.

Таблица 9

Измерительный модуль

Диапазоны входных сигналов, °C

Пределы допускаемой основной погрешности при преобразовании сигналов при температуре (25 ± 5) °C

Пределы допускаемой дополнительной погрешности при преобразовании сигналов в рабочем диапазоне температур (от 0 °C до 55 °C)

NX-TC2405 (2 входа)

NX-TC2406 (2 входа)

NX-TC2407 (2 входа)

NX-TC2408 (2 входа)

NX-TC3405 (4 входа)

NX-TC3406 (4 входа)

NX-TC3407 (4 входа)

NX-TC3408 (4 входа)

К (от минус 200 до плюс 1300)

от минус 200 до минус 100

± 0,1 % от ДП (± 1,5 °C)

±0,15°С/°С

от минус 100 до плюс 400

± 0,30 °С/°С

от 400 до 1300

± 0,38 °С/°С

К (от минус 20 до плюс 50

0)

от минус 20 до плюс 400

± 0,2 % от ДП

± 0,30 °с/°с

от 400 до 500

Г± 1,0 °C)

± 0,38 °С/°С

J (от минус 100 до плюс 850)

от минус 200 до плюс 400

± 0,15 % от ДП (±1,4 °C)

±0,14°С/°С

от 400 до 500

±0

13 % отДП (± 1,2 °C)

±0,28°С/°С

J (от минус 20 до плюс 400)

от минус 20 до плюс 400

±0.24% отДП (±1,0 °C)

±0,14°С/°С

Т (от минус 200 до плюс 4

00)

от минус 200 до минус 100

±0.2 % отДП

±0,30°С/°С

от минус 100 до плюс 400

(± 1,2 °C)

±0,12°С/°С

N (от минус 200 до плюс 1300)

от минус 200 до 400 от 400 до минус 1000

± 0,1 % отДП (± 1,5 °C)

Il                                          .!

от 1000 до плюс 1300

W-38

-

Лист14 Листов 17

Измерительный модуль

Диапазоны входных сигналов, °C

Пределы допускаемой основной погрешности при преобразовании сигналов при температуре (25 ± 5) °C

Пределы допускаемой дополнительной погрешности при преобразовании сигналов в рабочем диапазоне температур (от 0 °C до 55 °C)

NX-TC2405 (2 входа)

NX-TC2406 (2 входа)

NX-TC2407 (2 входа)

NX-TC2408 (2 входа)

NX-TC3405 (4 входа)

NX-TC3406 (4 входа)

NX-TC3407 (4 входа)

NX-TC3408 (4 входа)

R (от Одо 1700)

от 0 до 500

± 0,11 % от ДП (± 1,75 °C)

± 0,44 °С/°С

от 500 до 1200

±0,15 % от ДП (±2,5 °C)

от 1200 до 1700

S (от Одо 1700)

от 0 до 1700

±0,15 % от ДП (±2,5 °C)

± 0,44 °С/°С

В (от 0 до 1800)

от 0 до 400

-

-

от 400 до 1200

± 0,2 % отДП (± 3,6 °C)

± 0,45 °С/°С

от 1200 до 1800

± 0,28 % от ДП (±5,0 °C)

± 0,54 °С/°С

Е (от минус 200 до плюс 60(

3)

от минус 200 до плюс 400

± 0,15 % от ДП (±1,2 °C)

±0,12 °С/°С

от 400 до 600

±0,25 % от ДП (± 2,0 °C)

± 0,24 °С/°С

Pt100 (от минус 200 до плюс Е

550)

от минус 200 до плюс 300

± 0,1 % от ДП (±1,0 °C)

± 0,1 °С/°С

от 300 до 700

± 0,2 % от ДП (±2,0 °C)

± 0,2 °С/°С

от 700 до 850

±0

25 % от ДП (± 2,5 °C)

± 0,25 °С/°С

Pt100 (от минус 199,9 до плюс 500,0)

от минус 199,9 до плюс 300,0

±0,12 % от ДП

± 0,1 °С/°С

от 300,0 до 500

(± 0,8 °C)

± 0,2 °С/°С

Pt1

00 (от 0 до 100)

от 0 до 100

± С

),8 % от ДП (± 0,8 °C)

± 0,1 °С/°С

Примечания:

ДП - диапазон преобразования (диапазон входных сигналов):

Номинальные статические характеристики термопреобразователей сопротивления в соответствии с ГОСТ 6651-2009;

Номинальные статические характеристики термопар в соответствии с СТБ ГОСТ Р 8.585-2004.

Измерительный модуль

Диапазоны входных сигналов

Пределы допускаемой основной погрешности при преобразовании сигналов при температуре (25 + 5) °C

Пределы дополнительной погрешности при преобразовании сигналов в рабочем диапазоне температур (от 0 °C до 60 °C)

CP1W-AD041 (4 входа)

от 0 до 20 мА от 4 до 20 мА

± 0,4 % от ДП

± 0,8 % от ДП (±0,8% отДП)*1 (± 1,0 % от ДП)*2

от минус 10 до плюс 10 В; от 0 до 10 В;

от 0 до 5 В; от 1 до 5 В

± 0,3 % от ДП

± 0,7 % отДП (± 0,6 % отДП)'1 (±0,8 % отДП)'2

CP1W-AD042 (4 входа)

от 0 до 20 мА от 4 до 20 мА

± 0,3 % от ДП

±0,7 % отДП (±0,7 % отДП)*1 (±0,9 % отДП)*2

от минус 10 до плюс 10 В; от 0 до 10 В;

от 0 до 5 В; от 1 до 5 В

±0,2 % отДП

± 0,5 % от ДП (±0,5 % отДП)'1 (± 0,7 % от ДП)'2

CP1W-ADB21 (2 входа)

от 0 до 20 мА

± 0,6 % от ДП

± 1,2 % отДП (±1,5 % отДП)'2

CP1W-MAB221 (2 входа)

(2 выхода)

от 0 до 20 мА

±0,6 % от ДП

± 1,2 % от ДП (± 1,5 % отДП)'2

от 0 до 10 В

± 0,5 % от ДП

±1,0 % отДП (±1,3 % отДП)*2

от 0 до 10 В

± 0,5 % от ДП

± 1,0 % отДП (±1,3 % отДП)'2

CP1W-MAD11 (2 входа)

от 0 до 20 мА; от 4 до 20 мА

±0,4 % от ДП

(± 0,8 % от ДП)*1 (± 1,0 % от ДП)*2

от минус 10 до плюс 10 В; от 0 до 10 В;

от 0 до 5 В; от 1 до 5 В

± 0,3 % от ДП

(± 0,6 % от ДП)*1 (± 0,8 % от ДП)*2

(2 выхода)

от 0 до 20 мА; от 4 до 20 мА

± 0,4 % от ДП

(± 0,8 % от ДП)*1 (±1,0 % отДП)*2

от минус 10 до плюс 10 В; от 0 до 10 В;

от 1 до 5 В

±0,4 % от ДП

(± 0,8 % от ДП)*1 (± 1,0 % от ДП)*2

Измерительный модуль

Диапазоны входных сигналов

Пределы допускаемой основной погрешности при преобразовании сигналов при температуре (25 ± 5) °C

Пределы дополнительной погрешности при преобразовании сигналов в рабочем диапазоне температур (от 0 °C до 60 °C)

CP1W-MAD42 (2 входа)

CP1W-MAD44 (4 входа)

от 0 до 20 мА; от 4 до 20 мА

± 0,3 % от ДП

(±0,7 % от ДП)*1 (± 0,9 % от ДП)*2

от минус 10 до плюс 10 В; от 0 до 10 В;

от 0 до 5 В; от 1 до 5 В

± 0,2 % от ДП

(± 0,5 % от ДП)*1 (± 0,7 % от ДП)*2

CP1W-MAD42 (2 выхода) CP1W-MAD44 (4 выхода)

от 0 до 20 мА; от 4 до 20 мА

± 0,3 % от ДП

(±0,7 % отДП)*1

(±0,9 % отДП)*2

от минус 10 до плюс 10 В; от 0 до 10 В;

от 1 до 5 В

± 0,3 % от ДП

(± 0,7 % от ДП)*1 (± 0,9 % отДП)*2

от 0 до 10 В

± 0,5 % от ДП

±1,0 % от ДП (± 1,3 %отДП)*2

CP1W-TS003 (4 входа)

от 4 до 20 мА

±0,6 % от ДП

± 1,2 % от ДП (± 1,5 % от ДП)*2

от 0 до 10 В; от 1 до 5 В

± 0,5 % от ДП

±1,0 % от ДП (± 1,2 % от ДП)*2

Примечания

ДП - диапазон преобразования (диапазон входных сигналов);

1 Пределы дополнительной погрешности в рабочем диапазоне температур от О °C до 55 °C;

2 Пределы дополнительной погрешности в рабочем диапазоне температур от минус 20 °C до 0 °C

Таблица 11

Измерительный модуль

Диапазоны входных сигналов, °C

Пределы допускаемой основной погрешности при преобразовании сигналов при температуре (25 ± 5) °C

Пределы дополнительной погрешности при преобразовании сигналов в рабочем диапазоне температур (от 0 °C до 60 °C)

CP1W-TS002 (4 входа) CP1W-TS003 (4 входа) CP1W-TS004 (12 входов)

К (от минус 200 до плюс 1300)

от минус 200 до минус 100

± 4 °C ± 1 е.м.р.

± 10 °C ± 1 е.м.р.

от минус 100 до плюс 1300

± 0,5 % от ИВ ± 1 е.м.р или ± 2 °С± 1 е.м.р (что больше).

± 1,0 % от ИВ ± 1 е.м.р или ± 4 °С± 1 е.м.р,

(± 1,3 % от ИВ ± 1 е.м.р или ± 5 °С± 1 е.м.р)'1 (что больше)

J (от минус 100 до плюс 850)

от минус 100 до плюс 850

± 0,5 % от ИВ ± 1 е.м.р или ± 2 °С± 1 е.м.р (что больше).

±1,0 % от ИВ ± 1 е.м.р или ± 4 °С± 1 е.м.р,

(± 1,3 % от ИВ ± 1 е.м.р или ± 5 °С+^=ечу1.р)’1 (что^одьше>'

Примечания:                                                                      (/ Д7Ч

ДИ - диапазон измерения. ИВ - измеряемая величина; е.м.р - еденица младшего разряда; Ц             у

Номинальные статические характеристики термопар в соответствии с СТБ ГОСТ Р 8.585-2004. |,Д %,' - \   :.

__Пределы дополнительной погрешности в рабочем диапазоне температур от минус 20 °C до 0

Измерительный модуль

Диапазоны входных сигналов, °C

Пределы допускаемой основной погрешности при преобразовании сигналов при температуре (25 ± 5) °C

Пределы дополнительной погрешности при преобразовании сигналов в рабочем диапазоне температур (от 0 °C до 60 °C)

CP1W-TS101 (2 входа)

CP1W-TS102 (4 входа)

РНОО (от минус 200 до плюс €

>50)

от минус 200 до плюс 650

± 0,5 % от ИВ ± 1 е.м.р или ± 2 °С± 1 е.м.р (что больше)

± 1,0 % от ИВ ± 1 е.м.р или + 4 °С+ 1 е.м.р, (+ 1,3 % от ИВ ± 1 е.м.р или ± 5 °С± 1 е.м.р)'1 (что больше)

Примечания:

ДИ - диапазон измерения, ИВ - измеряемая величина, е.м.р - единица младшего разряда; Номинальные статические характеристики термопреобразователей сопротивления в соответствии с

ГОСТ 6651-2009.

1 Пределы дополнительной погрешности в рабочем диапазоне температур от минус 20 °C до 0 °C

Знак утверждения типа

Знак утверждения типа наносится на титульном листе руководства эксплуатации методом типографской печати.

Комплектность

Комплект поставки прибора указан в таблице 13.

Таблица 13

Наименование

Количество

Прибор

1 шт.

Упаковка

1 шт.

Руководство по эксплуатации

1 экз.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы «OMRON Corporation» (Япония, Нидерланды, Китай).

ГОСТ 12997-84 «Изделия ГСП. Общие технические условия».

ГОСТ 6651-2009 «Термопреобразователи сопротивления. Общие технические требования и методы испытаний».

СТБ ГОСТ Р 8.585-2004 «Термопары. Номинальные статические характеристики преобразования».

МП.МН 1488-2005 «Контроллеры программируемые SYSMAC CS1, СЛ, CJ2, NJ. Методика поверки».

Заключение

Контроллеры программируемые SYSMAC СЛ, CJ2, СР, NJ, NX соответствуют требованиям документации фирмы «OMRON Corporation» (Китай, Япония), ГОСТ 12997-84, ТР ТС 004/2011, ТР ТС 020/2011 (декларация о соответствии ЕАЭС N RU Д-9Р.ГБО9.В.ОО108/19, действительна по 25.03.2024).

Межповерочный интервал - не более 12 месяцев.

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.

Научно-исследовательский центр испытаний средствизмерений и техники БелГИМ

Республика Беларусь, г. Минск, Старовиленский тракт, 93

Тел. (+375 17) 378-98-13.

Аттестат аккредитации № BY/112 1.0025.

Смотрите также

РБ 03 23 1622 19
Контроллеры программируемые SYSMAC CS1
фирма "OMRON Corporation", Япония, Нидерланды
Дата внесения: 2019-08-29
Действителен до: 2024-08-29
РБ 03 10 2377 19
Приборы измерительные щитовые серии Е5
фирма "OMRON Corporation", Япония, Китай
Дата внесения: 2019-08-29
Действителен до: 2024-08-29
Категория: Твердомеры
Дата внесения: 2019-08-29
Действителен до: 2024-02-20
Default ALL-Pribors Device Photo
РБ 03 19 2390 19
Станки балансировочные СБМП
ООО НПО "Компания СИВИК"
Дата внесения: 2019-08-29
Действителен до: 2024-02-01
Default ALL-Pribors Device Photo
РБ 03 02 6949 19
Весы электронные РБС серий CS, KS
ООО "Ритейл Бизнес Солюшнз" (изготовитель - фирма "TScale Electronics Mfg. (Kunshan) Co., Ltd.")
Категория: Весы
Дата внесения: 2019-08-29
Действителен до: 2024-02-27
